ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2289023
ПНЕВМАТИЧЕСКИЙ РОТОРНЫЙ ДВИГАТЕЛЬ
Имя заявителя: ЗАО "ИНСТРУМ-РЭНД" (RU)
Имя изобретателя: Устинов Виталий Валентинович (RU)
Имя патентообладателя: ЗАО "ИНСТРУМ-РЭНД" (RU)
Адрес для переписки: 606100, Нижегородская обл., г. Павлово, ул. Чапаева, 43, корп.3, ЗАО "Инструм-Рэнд"
Дата начала действия патента: 2005.01.25
Изобретение относится к машиностроению и может быть использовано в различных отраслях промышленности, в том числе для привода миксеров. Пневматический роторный двигатель содержит статор с выхлопными отверстиями и ротор с радиальными лопатками и валом. Двигатель снабжен электрическим генератором, установленным на валу двигателя, и электронным частотомером, обеспечивающим непрерывную информацию о частоте вращения вала двигателя, первый вывод выхода генератора через первый развязывающий элемент подключен к первому выводу конденсатора и первому выводу входа питания электронного частотомера, а через второй развязывающий элемент - к информационному входу электронного частотомера, причем второй вывод выхода генератора подключен к второму выводу конденсатора и второму выводу входа питания электронного частотомера. Обеспечивается возможность непрерывно контролировать частоту вращения вала.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к машиностроению и может быть использовано в различных отраслях промышленности, в том числе для привода миксеров.
Известен пневматический роторный двигатель, содержащий статор с выхлопными отверстиями и ротор с радиальными лопатками и валом (см. АС №966245, кл. F 01 С 1/00 от 15.10.1984 г.).
Недостатком указанного двигателя является отсутствие информации о частоте вращения вала двигателя.
Технический результат изобретения - расширение технологических возможностей за счет получения непрерывной информации о частоте вращения вала двигателя.
Поставленный технический результат достигается тем, что пневматический роторный двигатель, содержащий статор с выхлопными отверстиями и ротор с радиальными лопатками и валом, снабжен электрическим генератором, установленном на валу двигателя и электронным частотомером, первый вывод выхода генератора через первый развязывающий элемент подключен к первому выводу конденсатора и и первому выводу входа питания электронного частотомера, а через второй развязывающий элемент - к информационному входу частотомера, причем второй вывод выхода генератора подключен к второму выводу конденсатора и второму выводу входа питания электронного частотомера.

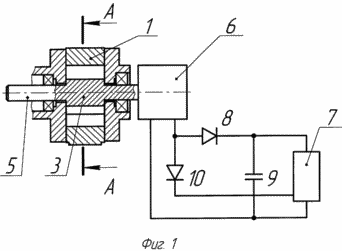

 Фиг.1 изображен пневмодвигатель, продольный разрез |  Фиг.2 - разрез А-А |
Пневматический роторный двигатель содержит статор 1 с выхлопными отверстиями 2, ротор 3 с радиальными лопатками 4 и валом 5, электрический генератор 6, установленный на валу 5 двигателя и электронный частотомер 7 первый вывод выхода генератора 6 через первый развязывающий элемент 8 подключен к первому выводу конденсатора 9 и первому выводу входа питания электронного частотомера 7, а через второй развязывающий элемент 10 - к информационному входу частотомера 7, причем второй вывод выхода генератора 7 подключен к второму выводу конденсатора и второму выводу входа питания электронного частотомера 7.
Пневматический ротационный двигатель работает следующим образом. При подаче воздуха ротор 3 получает вращения из-за давления воздуха на лопатки 4.
При этом генератор 6 и начинает вращаться, на его выходе появляются электрические импульсы, частота которых пропорциональна частоте вращения вала 5 двигателя. Эти импульсы с выхода генератора 6 поступают на выводы конденсатора 9, на котором формируется постоянное напряжение, которое поступает на питающий вход электронного частотомера 7.
Электронный частотомер 7 начинает работать, измеряя частоту поступающих на информационный вход импульсов с выхода генератора 6 и отображая значение частоты вращения на цифровом индикаторе частотомера 7.
При изменении частоты вращения вала 5 двигателя изменяется частота электрических импульсов с выхода генератора 6, поэтому на цифровом индикаторе и изменяются показания и индицируется значение новой частоты вращения вала 5 двигателя.
Использование в пневматическом двигателе, содержащем статор с выхлопными отверстиями и ротор с радиальными лопатками и валом электрического генератора, установленного на валу двигателя и электронного частотомера, первый вывод выхода генератора через первый развязывающий элемент подключен к первому выводу конденсатора и первому выводу входа питания электронного частотомера, а через второй развязывающий элемент - к информационному входу электронного частотомера, причем второй вывод выхода генератора подключен к второму выводу конденсатора и второму выводу входа питания электронного частотомера, позволило расширить функциональные возможности пневмодвигателя за счет получения непрерывной информации о частоте вращения вала двигателя.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Пневматический роторный двигатель, содержащий статор с выхлопными отверстиями и ротор с радиальными лопатками и валом, отличающийся тем, что двигатель снабжен электрическим генератором, установленным на валу двигателя, и электронным частотомером, обеспечивающим непрерывную информацию о частоте вращения вала двигателя, первый вывод выхода генератора через первый развязывающий элемент подключен к первому выводу конденсатора и первому выводу входа питания электронного частотомера, а через второй развязывающий элемент к информационному входу электронного частотомера, причем второй вывод выхода генератора подключен к второму выводу конденсатора и второму выводу входа питания электронного частотомера.
Версия для печати
Дата публикации 27.12.2006гг
