Патент Российской Федерации RU2066383
ДЕТОНАЦИОННЫЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ

ДЕТОНАЦИОННЫЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ. АЛЬТЕРНАТИВНЫЙ ДВИГАТЕЛЬ. АЛЬТЕРНАТИВНЫЙ ДВИЖИТЕЛЬ. НОВЫЕ ТИПЫ ДВИГАТЕЛЕЙ. НОУ ХАУ. ВНЕДРЕНИЕ. ПАТЕНТ. ТЕХНОЛОГИИ.

English

ИЗОБРЕТЕНИЕ. ДЕТОНАЦИОННЫЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ. Патент Российской Федерации RU2066383

Имя заявителя: Скрябин Вениамин Александрович
Имя изобретателя: Скрябин Вениамин Александрович
Имя патентообладателя: Скрябин Вениамин Александрович
Адрес для переписки:
Дата начала действия патента: 1994.04.21

Использование: силовые установки автомобилей. Сущность изобретения: двигатель содержит по меньшей мере блок спаренных цилиндров с разделительными поршнями, образующими газовые полости с камерами сгорания и гидравлические полости, сообщенные между собой и с гидротурбиной при помощи магистралей рабочей жидкости. Камеры сгорания цилиндров двигателя снабжены детонаторами, инициирующими детонацию горючей смеси, воздействующую направленными ударными волнами на поршни, передающие мощность детонации гидротурбине посредством рабочей жидкости.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к автомобильному транспорту и предназначено для использования в качестве силовой установки автомобилей.

Известны двигатели внутреннего сгорания с гидравлической передачей,содержащие по меньшей мере две пары цилиндров, в которых размещены поршни, разделяющие внутренний объем цилиндров на камеры сгорания и подпоршневые полости, сообщенные между собой при помощи кольцевой гидромагистрали, например, авт.свид. N 672362, 1979 г.

Повышение качественных характеристик этого двигателя сводится к обеспечению устойчивой работы на заданном режиме и повышению экономичности на переменных нагрузках путем взаимосвязанного изменения фаз газораспределения и топливоподачи, что малоэффективно, так как качественные характеристики двигателей внутреннего сгорания зависят от увеличения степени сжатия горючей смеси, ограничиваемой антидетонационной стойкостью применяемого топлива.

Задача изобретения создание двигателя с высокими качественными характеристиками за счет применения детонационного горения. Скорость детонации углеводородных топлив достигает 3000 м/с и не зависит от начального давления, в результате высокой скорости выделения энергии при детонации развивается большая мощность с высоким КПД.

Поставленная задача достигается тем, что детонационный двигатель внутреннего сгорания, содержащий по меньшей мере блок спаренных цилиндров с разделительными поршнями, образующими газовые полости с камерами сгорания, сообщенные между собой и гидротурбиной при помощи магистралей рабочей жидкости, камеры сгорания цилиндров двигателя снабжены детонаторами, инициирующими детонацию горючей смеси в камерах сгорания, воздействующую направленными ударными волнами на поршни, передающие мощность детонации гидротурбине, посредством рабочей жидкости.

Детонатор по виду воздействия может быть любой конструкции: электроразрядный, газодинамический, химический. На чертеже представлен газодинамический детонатор, разработанный в 40-х годах Институтом химической физики АН СССР, под названием "Устройство, основанное на предварительном получении детонационной волны в трубе малого сечения, с последующим выпуском ее в объем любой формы". Он представляет собой короткий отрезок трубы малого сечения, со сплошной по длине внутренней резьбовой нарезкой, с электросвечой зажигания на периферийном конце трубы.

ДЕТОНАЦИОННЫЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ

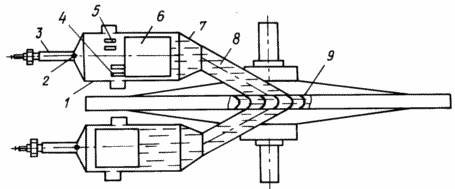

На чертеже представлена конструктивная схема детонационного двигателя внутреннего сгорания, содержащего количество цилиндров, кратное двум: 1 цилиндр, 2 форсунка, 3 детонатор, 4 продувочные окна, 5 выхлопные окна, 6 поршень, 7 сопло, 8 рабочая жидкость, 9 гидротурбина.

Работа двигателя по двухтактному циклу начинается включением зажигания, в нижний цилиндр подается порция сжатого воздуха, воздействующего на поршень, который посредством рабочей жидкости 8 приводит в движение поршень 6, перекрывающий продувочные 4 и выхлопные 5 окна, создающий в цилиндре 1 воздушную подушку, куда через форсунку 2 вспрыскивается топливо, создавая заряд горючей смеси, возникающая при воспламенении в детонаторе детонационная волна инициирует детонацию всего заряда, возникающая при детонации ударная волна направленным действием на поршень передает мощность детонации рабочей жидкости 8, преобразованной соплом 7 в скоростной напор, приводящий в действие гидротурбину 9.

Завершая рабочий ход, поршень 6 открывает продувочные 4 и выхлопные окна 5, продукты детонации через выхлопные окна 5 удаляются из цилиндра 1 воздухом, поступающим через продувочные окна 4, отработавшая в гидроцилиндре 9 рабочая жидкость 8 поступает в нижний цилиндр, создавая своим воздействием на поршень воздушную подушку, и весь процесс повторяется.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Детонационный двигатель внутреннего сгорания, содержащий по меньшей мере блок спаренных цилиндров с разделительными поршнями, образующими газовые полости с камерами сгорания и гидравлические полости, сообщенные между собой и с гидротурбиной при помощи магистралей рабочей жидкости, отличающийся тем, что камеры сгорания цилиндров двигателя снабжены детонаторами.
