ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2078224
КОЛЬЦЕВОЙ РОТОРНЫЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ

КОЛЬЦЕВОЙ РОТОРНЫЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ. АЛЬТЕРНАТИВНЫЙ ДВИГАТЕЛЬ. АЛЬТЕРНАТИВНЫЙ ДВИЖИТЕЛЬ. НОВЫЕ ТИПЫ ДВИГАТЕЛЕЙ. НОУ ХАУ. ВНЕДРЕНИЕ. ПАТЕНТ. ТЕХНОЛОГИИ.

English

ИЗОБРЕТЕНИЕ. КОЛЬЦЕВОЙ РОТОРНЫЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ. Патент Российской Федерации RU2078224

Имя заявителя: Зотов Михаил Григорьевич
Имя изобретателя: Зотов Михаил Григорьевич
Имя патентообладателя: Зотов Михаил Григорьевич
Адрес для переписки:
Дата начала действия патента: 1994.08.09

Кольцевой роторный двигатель внутреннего сгорания может быть и использован как компрессор или насос. Сущность изобретения: на разделительных пластинах с одной стороны выполнен гидроцилиндр, а с другой стороны поршень, при этом две соседние разделительные пластины обеспечивают движение пары поршень- цилиндр относительно друг друга, образуя из пар поршень-цилиндр кольцо.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к роторно-поршневым двигателям и может быть использовано в качестве двигателя внутреннего сгорания, компрессора или насоса.

Известен роторно-поршневой двигатель Ванкеля, где степень герметизации рабочей камеры достаточно высокая, но конструкция сложна в изготовлении /1/.

Известна роторно-пластинчатая машина, которая может работать в режиме двигателя, содержащая неподвижный корпус с внутренней цилиндрической расточкой, полый цилиндрический ротор установлен в расточке с эксцентриситетом к ее оси. Расточка имеет окна подвода и отвода рабочей среды. В роторе выполнены профилированные радиальные пазы, с установленными в них вкладышами, в которых размещены разделительные пластины. Разделительные пластины установлены в проушинах, охватывающих ось, совпадающую с осью расточки. Недостатком данной конструкции является недостаточная степень герметизации рабочих камер /2/.

Для устранения указанных недостатков предлагается конструкция роторно-поршневого двигателя, в котором на разделительных пластинах с одной стороны расположен цилиндр, а с другой поршень, так что две соседних разделительные пластины обеспечивают движение пары поршень-цилиндр относительно друг друга и увеличивают площадь поверхности их соприкосновения. Один из концов разделительной пластины крепится к оси с использованием проушин, охватывающих их. Неподвижный корпус состоит из двух торцевых крышек, соединенный между собой крепежными деталями. Вкладыши своими концами крепятся в роторе.

КОЛЬЦЕВОЙ РОТОРНЫЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ

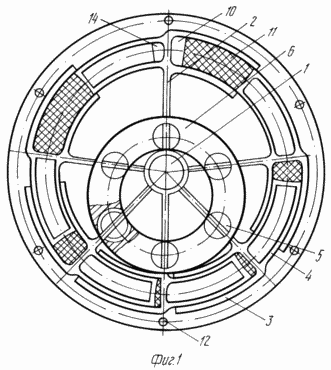

На фиг. 1 показан предложенный кольцевой роторный двигатель, выполненный в виде двигателя внутреннего сгорания, поперечный разрез

КОЛЬЦЕВОЙ РОТОРНЫЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ

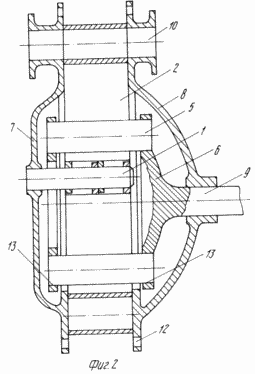

На фиг. 2 - продольный

Кольцевой двигатель содержит неподвижную ось 1, на которую с помощью проушин одним концом крепится разделительная пластина 2, на разделительной пластине с одной ее стороны выполнен цилиндр 3, с другой поршень 4 так, что поршень одной разделительной пластины входит в цилиндр соседней, образуя таким образом кольцо; разделительная пластина с помощью шарнира с пазом 5 сопрягается с эксцентрично расположенным относительно неподвижной оси 1 полым ротором 6; на торцевой крышке 7 крепится неподвижная ось 1, а на торцевой крышке 8 выходной вал 9 ротора 6, в торцевых крышках имеются окна 14 для продувки камеры сгорания, 10 для подачи топливной смеси, а и крепятся топливный насос или свеча зажигания. Левая и правая торцевые крышки соединены между собой крепежными деталями (12-отверстия для крепления). Вкладыши 5 в роторе 6 крепятся только своими концами 13, что обеспечивает уменьшение трения в этом узле крепления.

Кольцевой роторный двигатель внутреннего сгорания работает следующим образом. При движении ротора по часовой стрелке сжатие воздуха (для длительного варианта) или топливной смеси происходит в правой половине двигателя в камере 11, объем которой по мере поворота ротора 6 уменьшается. Когда камера сгорания 11 достигает своего нижнего положения, происходит вспрыск топлива (в дизельном варианте), воспламенение смеси горючее-воздух от свечи зажигания (не показана). В левой половине двигателя продукты сгорания, воздействуя на стенки камеры сгорания, поворачивают ротор 6 по часовой стрелке и когда камера сгорания достигает своего верхнего положения через окно 14 проводится ее продувка, выполнение камеры сгорания топливной смесью через окно 10. Далее процесс повторяется.

ФОРМУЛА ИЗОБРЕТЕНИЯ

  1. Кольцевой роторный двигатель внутреннего сгорания, содержащий корпус с неподвижной осью, окна подвода и отвода рабочей среды, полый цилиндрический ротор с продольными пазами, эксцентрично размещенный по отношению к оси, установленные во вкладышах разделительные пластины, на одном конце которых выполнены проушины, охватывающие ось, отличающийся тем, что на разделительных пластинах с одной стороны выполнен цилиндр, а с другой поршень так, что две соседних пластины обеспечивают движение пары поршень-цилиндр относительно друг друга, образуя из пар поршень-цилиндр кольцо.

  2. Двигатель по п.1, отличающийся тем, что пара поршень-цилиндр расположена на противоположном относительно проушин конце.

  3. Двигатель по п.1, отличающийся тем, что пара поршень-цилиндр расположена между осью и ротором.

  4. Двигатель по п.1, отличающийся тем, что корпус выполнен в виде двух торцевых крышек, соединенных между собой крепежными деталями, на крышках расположены окна подвода и отвода рабочей среды, а и свеча зажигания или насос для впрыска топлива.

  5. Двигатель по п.1, отличающийся тем, что вкладыши в роторе крепятся своими концами.

Версия для печати
Дата публикации 24.12.2006гг
