ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2130686
ВРАЩАТЕЛЬ ИСПОЛЬЗУЮЩИЙ ЭНЕРГИЮ ПОСТОЯННЫХ МАГНИТОВ

Имя заявителя: Ватолин Евгений Степанович
Имя изобретателя: Ватолин Евгений Степанович
Имя патентообладателя: Ватолин Евгений Степанович
Адрес для переписки: 111395, Москва, ул.Красный Казанец 3-1-186, Ватолину Е.С.
Дата начала действия патента: 1997.12.15

Использование - в качестве привода вращения. Вращатель содержит статор, постоянные магниты которого подпружинены и установлены подвижно наружу одноименными полюсами. Постоянные магниты ротора установлены на его наружной стороне с обоими полюсами навстречу магнитам статора. Постоянные магниты кольцеобразного коромысла-маховика установлены одноименными полюсами внутрь навстречу одноименным полюсам статора и расположены с наружной стороны вокруг статора. В результате взаимодействия магнитов статора, ротора и кольцеобразного коромысла-маховика происходит вращение ротора вокруг своей оси внутри статора. Технический результат заключается в уменьшении сопротивления вращению ротора. Силы, препятствующие вращению ротора, исключает коромысло-маховик.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к машиностроению и может использоваться в других отраслях народного хозяйства.

Известно устройство /1/ - привод,включающий статор, постоянные магниты которого установлены внутрь одноименными полюсами, ротор, постоянные магниты которого установлены на его наружной стороне обоими полюсами, ось и подшипники.

Недостатком известного устройства является недостаточная мощность.

Целью изобретения являетсяувеличение мощности устройства за счет уменьшения сопротивления ротора вращению.

Поставленная цель достигается тем, что вращатель состоит из сдвоенного статора, постоянные магниты которого подпружинены и установлены подвижно наружу одноименными полюсами, сдвоенного ротора, постоянные магниты которого установлены на его наружной стороне обоими полюсами навстречу магнитам статора, и кольцевого мотовила-маховика, постоянные магниты которого установлены одноименными полюсами внутрь навстречу одноименным полюсам статора и расположенного с наружной стороны вокруг статора.

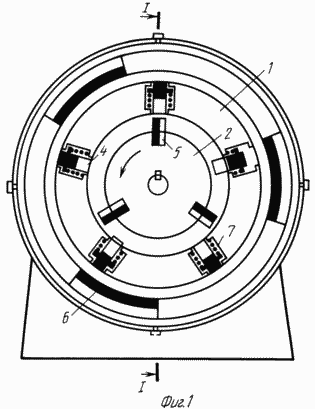

Фиг. 1 изображен вращатель, продольнй разрез

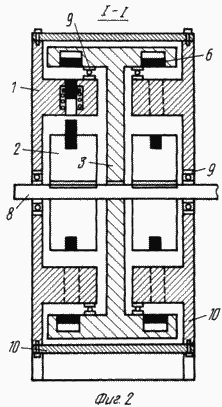

Фиг. 2. то-же, вид сбоку

Вращатель содержит сдвоенный статор - 1, сдвоенный ротор 2, который жестко соединен с осью 8, кольцеобразное мотовило-маховик 3, и жестко соединенный с осью 8, постоянные магниты сдвоенного статора 4, постоянные магниты ротора 5, постоянные магниты мотовила-маховика 6, пружины постоянных магнитов 7, ось 86, подшипники 9 и кожух 10.

ВРАЩАТЕЛЬ РАБОТАЕТ СЛЕДУЮЩИМ ОБРАЗОМ

Постоянные магниты, установленные в роторе и в статоре разноименными полюсами, притягиваются друг к другу, в результате чего происходит поворот ротора на некоторый угол. В момент, когда магнит ротора войдет в зону действия магнита статора, магнит коромысла-маховика подойдет к одноименному магниту статора и оттолкнет последний в тело статора, в результате чего пружина 8 сожмется и противоположный конец магнита статора выйдет за пределы статора внутрь и будет притягивать разноименный магнит ротора. Произойдет поворот ротора на определенный угол. При дальнейшем повороте ротора магнит коромысла-маховика минует магнит статора и последний под действием пружины 8 переместится в верх статора и освободит путь магниту ротора. Затем происходит взаимодействие следующих трех постоянных магнитов /статора, коромысла-маховика и ротора/, расположенных по окружности в сторону вращения /через один/, вновь магнит коромысла-маховика втолкнет внутрь магнит статора и опять произойдет взаимодействие магнитов статора и ротора, последний снова повернется на некоторый угол, а затем магнит статора передвинется вовнутрь статора, и так далее цикл повторяется со следующими магнитами.

Таким образом происходит непрерывное вращение ротора вокруг своей оси внутри статора.

Принцип работы обоих статоров и роторов аналогичен.

Полюса магнитов оттенены чернением.

ИСТОЧНИКИ ИНФОРМАЦИИ

1. Патент РФ N 20199016, H 02 N, 1994 г.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Вращатель, состоящий из статора, постоянные магниты которого установлены внутрь одноименными полюсами, из ротора, постоянные магниты которого установлены на его наружной стороне обоими полюсами, осей и подшипников, отличающийся тем, что постоянные магниты статора снабжены пружинами и установлены подвижно, а с наружной стороны вокруг статора размещено жестко связанное с осью ротора кольцеобразное коромысло-маховик с постоянными магнитами, которые одноименными полюсами той же полярности обращены в сторону одноименных полюсов магнитов статора так, что в момент входа магнита ротора в зону действия магнита статора магнит коромысла-маховика оттолкнет его в тело статора, сжимая пружину и выводя его для притяжения с разноименным полюсом магнита ротора.

Версия для печати
Дата публикации 18.12.2006гг
