Патент Российской Федерации RU2097585
ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ РОТОРНЫЙ

ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ РОТОРНЫЙ. АЛЬТЕРНАТИВНЫЙ ДВИГАТЕЛЬ. АЛЬТЕРНАТИВНЫЙ ДВИЖИТЕЛЬ. НОВЫЕ ТИПЫ ДВИГАТЕЛЕЙ. НОУ ХАУ. ВНЕДРЕНИЕ. ПАТЕНТ. ТЕХНОЛОГИИ.

ИЗОБРЕТЕНИЕ. ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ РОТОРНЫЙ. Патент Российской Федерации RU2097585

Имя заявителя: Премилов Валентин Валентинович
Имя изобретателя: Премилов Валентин Валентинович
Имя патентообладателя: Премилов Валентин Валентинович
Адрес для переписки:
Дата начала действия патента: 1995.04.18

Использование: автомобильная и авиационная промышленности. Сущность изобретения: двигатель внутреннего сгорания роторный содержит цилиндрический корпус, закрываемый с двух сторон крышками. Новым в конструкции является цилиндрический корпус и круглый ротор. За счет смещения их центров и компрессионных перекрытий, скользящих одним торцем по внутренней стороне корпуса, другим по внутреннему цилиндру, и скользящим одним боком по внутренней стороне днища ротора и внутренней стороне правой крышки корпуса, составляющей одну плоскость, и скользящим по внутренней стороне левой крышки корпуса. Компрессионные перекрытия и скользят в продольных полукруглых вкладышах качения, в свою очередь, скользящих в выточках в стенке ротора, за счет всего этого получается разность давления в камерах. Ротор имеет в днище сквозные отверстия для перепускания топлива и каналы по наружному диаметру для подачи топлива, отвода отработанных газов через окно, находящееся в правой крышке корпуса, в которой и находится впускной паз.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к машиностроению, в частности к двигателям внутреннего сгорания (ДВС), применяемым, например, в автомобильной и авиационной промышленности.

Двигатель внутреннего сгорания является неотъемлемой частью автомобильного и авиационного строения. Известные конструкции ДВС во всех видах машин, в которых они применяются, имеют одно назначение.

Недостатками данных двигателей являютсясложность, трудоемкость изготовления, потеря энергии на вспомогательные механизмы.

Известна конструкция роторного ДВС Ванкеля, имеющего сложную кривую на корпусе и треугольный ротор.

Недостатками ДВС Ванкеля являютсятрудоемкое выполнение корпуса, малоэффективные уплотнения на роторе.

Задача изобретения направленная на экономию металлов при изготовлении, простоту конструкции, легкую доступность при ремонте во время эксплуатации, экономию топлива.

Это достигается тем, что в двигателе внутреннего сгорания роторном, содержащем корпус с размещенным в нем ротором и крышки, корпус имеет цилиндрическую форму и закрыт с двух сторон крышками: левой с крепящимся к ней внутренним цилиндром, имеющим перепускной канал, и правой со смещенной от центра корпуса выточкой под ротор несущего компрессионные перекрытия на полукруглых вкладышах качения, установленные в выточки, и имеющего перепускные сквозные отверстия, перепускные каналы и отверстие по центру, куда запрессован вал, в свою очередь, вставляемый в подшипники, которые запрессованы в крышку корпуса, правая крышка и имеет сквозное отверстие для отвода выхлопных газов, продувочный канал и впускное окно в виде паза.

ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ РОТОРНЫЙ

ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ РОТОРНЫЙ

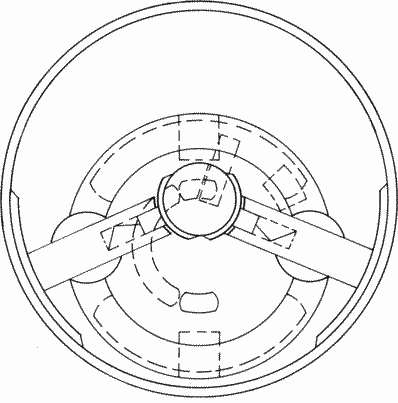

На фиг. 1 и 2 ДВС роторный, на различных циклах работы.

Двигатель внутреннего сгорания роторный содержит корпус 1, ротор 3, выточку 2 под ротор 3, компрессионные перекрытия 4, внутренний цилиндр 5, камеру сгорания 6, камеру 7 забора и подачи топлива, углубление 8 во внутренней стенке ротора 3, перепускной канал 9 ротора 3, перепускное окно 10 ротора 3, правую крышку 11, окно 12 правой крышки 11, окно 13 для отвода отработанных газов, продувочный канал 14 правой крышки 11; канал 15 внутреннего цилиндра 5, большое упорное полукольцо 16, малое упорное полукольцо 17, пружину 18, уплотнение 19, проточки 20 под компрессионные перекрытия, вкладыши качения 21.

Корпус 1 цилиндрической формы имеет две крышки. Левая крышка (не показана) входит в корпус с затиранием по одному диаметру, по другому диаметру имеет резьбу и ввертывается в корпус, при работе автоматически выбирая при помощи спецпружины боковые зазоры ротора 3 и компрессионных перекрытий 4.

К ней по центру крепится внутренний цилиндр 5, свободный торец которого соприкасается с днищем ротора 3 во внутренней стороне, высота цилиндра строго соответствует глубине ротора 3. Правая крышка 11 имеет выточку 2, в которую вставляется ротор 3, выполненный в виде чашки. Глубина выточки 2 должна строго соответствовать толщине днища ротора 3. В сборе внутренняя сторона днища ротора 3 должна составлять одну плоскость в паре с внутренней стороной правой крышки 11, не тронутой выточкой под ротор 3.

По этим составленным плоскостям при работе скользят боковой плоскостью данной стороны компрессионные перекрытия. В правой крышке имеется продувочный канал 14, на внутреннем цилиндре и есть канал 15.

При совмещении перепускного окна 10 ротора 3 и канала 9 с каналами 14 и 15 происходит сообщение камер 7 и 6. В правой крышке 11 имеется окно 13 для отвода газов и сквозное отверстие (не показано) для выхода запрессованного в ротор 3 вала, в это отверстие запрессовывают два несущих подшипника. Крышка 11 имеет впускное окно 12 в виде паза. В стенках ротора 3 имеются проточки 20, доходящие до внутренней стороны днища ротора 3, входя строго в одну плоскость с ним. Проточки 20 предназначены для компрессионных перекрытий, скользящих при работе на продольных полукруглых вкладышах качения 21.

Торец ротора 3 со стороны левой крышки корпуса 1 находится строго в одной плоскости с компрессионными перекрытиями и торцами вкладышей качения. Во внутренней стороне стенки ротора 3 имеется углубление 8 для увеличения объема камеры 7.

По мере износа упорных полуколец 16 и 17 происходит постоянное поджимание пружиной 18 полукольца 17. Отверстие под свечу в корпусе не указывается.

ДВС роторный это полное отсутствие газораспределительного механизма, отсутствие при рабочих процессах холостых ходов, имеет удовлетворяющую данную механику компрессию, имеет противоизносную конструкцию.

Двигатель имеет четыре камеры, две камеры забора и подачи топлива и две камеры сгорания. При необходимости количество камер можно увеличить. При этом допускается взаимозаменяемость камер сгорания и камер подачи заряда при переносе каналов; допускается и использование всех камер под камеры сгорания при условии закачки топлива вспомогательными механизмами.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Двигатель внутреннего сгорания, содержащий корпус с размещенным в нем ротором и крышки, отличающийся тем, что корпус имеет цилиндрическую форму и закрыт с двух сторон крышками: левой с крепящимся к ней внутренним цилиндром, имеющим перепускной канал, и правой со смещенной от центра корпуса выточкой под ротор, несущего компрессионные перекрытия на полукруглых вкладышах качения, установленные в выточке, так же имеющего перепускные сквозные отверстия, перепускные каналы и отверстие по центру, куда запрессован вал, в свою очередь вставляемый в подшипники, которые запрессованы в крышку корпуса, правая крышка и имеет сквозное отверстие для отвода выхлопных газов, продувочный канал и выпускное окно в виде паза.
