ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2200875
ЭЛЕКТРОМАГНИТНЫЙ ДВИГАТЕЛЬ БОГДАНОВА ДЛЯ СОЗДАНИЯ ТЯГИ
НА НОВЫХ ФИЗИЧЕСКИХ ПРИНЦИПАХ

Имя заявителя: Богданов Игорь Глебович
Имя изобретателя: Богданов Игорь Глебович
Имя патентообладателя: Богданов Игорь Глебович
Адрес для переписки: 111402, Москва, ул. Старый гай, 6, корп.1, кв.151, И.Г. Богданову

Вращение с большой скоростью при определенных условиях не дает атомам повернуться таким образом, поскольку атомы совершают прецессию, и появляется возможность в отдельных случаях электрическим полям Богданова выйти из вещества. Появляется возможность, при которой напряженности некоторых из них снаружи вещества, вне вещества не равны нулю.

Выделим пробный атом и пробный электрон. Пусть ось вращения электрона вокруг атома совпадает с осью вращения атома. Вне магнитного поля катушки ось атома направлена вдоль оси вращения кольца в соответствии с магнитомеханическими явлениями, а и в связи с тем, что все вращающиеся атомы стремятся выстроить свои оси вращения вдоль оси вращения вещества. Когда пробный атом входит в зону действия магнитного поля катушки, магнитное поле катушки оказывается перпендикулярным оси вращения электрона вокруг ядра. Электрон с противоположных сторон от ядра движется по орбите в противоположных направлениях. Соответственно, сила Лорентца с разных сторон от ядра действует в противоположных направлениях. Возникает пара сил, создающая момент сил, направленный так, чтобы развернуть орбиту вращения электрона так, чтобы ось вращения электрона была направлена вдоль поля.

В результате действия пары сил ось вращения электрона начинает меняться. Возникает прецессия Лармора. Это изменение происходит синхронно со временем вхождения атома в область действия магнитного поля катушки и частота этих изменений совпадает с частотой вращения кольца. Каждое такое изменение сопровождается изменением электрического поля Богданова. Дополнительно изменением электрического поля Богданова сопровождается и прецессия Лармора. Таким образом возникает переменное электрическое поле Богданова.

В направлении оси вращения электрона это поле максимально, в перпендикулярном направлении оси поле минимально.

Когда ротор вращается так, как это было описано выше, то создается переменное электрическое поле. Поле создает электромагнитную волну, воздействующую на основное кольцо ротора силой рассеяния излучения. Частным случаем такой силы рассеяния излучения является сила давления света. Сила рассеяния излучения создает тягу. При разгоне вращения ротора электромагнитная волна ускоряет ротор следующим образом.

Часть переменного электромагнитного излучения ротора падает на экран, отражается от экрана и возвращается обратно на ротор. При этом экран выполнен так, что на одну из торцевых поверхностей ротора падает больше интесивности излучения, чем на другую поверхность. Например, в экране открыты нижние окна больше, чем верхние.

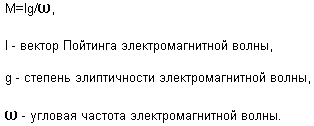

Вращающийся ротор создает и излучает излучение Богданова, которое сверху отражается экраном больше, чем снизу. Соответственно, большая интенсивность излучения падает на верхнюю торцевую поверхность ротора. Часть излучения внизу отражается поверхностью Земли и частично возвращается на нижнюю поверхность диска. Однако поскольку коэффициент отражения поверхностью Земли излучения намного меньше, чем от поверхности экрана, то от Земли отражается излучение намного меньшей интенсивности, чем от экрана, и поэтому вкладом излучения, отраженного от Земли в этом процессе, в данном конкретном случае можно пренебречь. Поскольку нижняя поверхность вращающегося диска облучается отраженным излучением меньше, чем верхняя, то возникает результирующая векторная разность векторов Пойтинга, не равная нулю. Поскольку поверхности вращающегося ротора облучаются отраженным излучением, которое является электромагнитным излучением, то в соответствии с эффектом Садовского [31] со стороны отраженной поверхностью экрана электромагнитной волны, падающей после отражения на ротор, на ротор действует вращательный момент

Этот вращательный момент дополнительно ускоряет вращение диска. Ниже будет оценена величина вектора Пойтинга электромагнитного излучения вращающегося ротора. Исходя из полученных ниже данных можно утверждать, что создаваемый отраженной волной излучения Богданова вращательный момент может быть сделан очень большим. В двумерных проводниках, помещенных в электромагнитное поле достаточно малой частоты, ток может течь только параллельно границе раздела.

Для того чтобы электронный газ в двумерных проводниках был максимально близким к двумерному, чтобы электроны могли перемещаться только вдоль одной плоскости, кристалл желательно охладить до низких температур [30]. Поэтому вращаемое вещество охлаждается криостатом с жидким гелием. Криостат вращается вместе с ротором и основным кольцом и одновременно их охлаждает до низких температур.

В том случае, если вращающееся кольцо или диск содержат многослойную систему проводящих пленок, разделенных диэлектриками, двумерные проводники или слоистые кристаллы, то электроны плазмонов имеют выделенные плоскости, преимущественно вдоль которых они колеблются или вращаются. Трехмерная проводящая структура, в которой они колебались в общем случае, имела три степени свободы для колебаний или вращений электронов плазмонов. В случае достаточно тонкой пленки движение электрона плазмона, совершающего в плазмоне колебания или вращения, с большой степенью точности можно считать движением с двумя степенями свободы. В этом случае электроны плазмонов будут преимущественно колебаться или вращаться вдоль плоскостей, идущих вдоль плоскости пленки, перпендикулярной оси вращения. При этом в направлении вдоль оси вращения вещества наблюдается максимальная напряженность электрического поля Богданова.

Это утверждение выполняется с максимальной точностью при минимальной толщине слоя двумерного проводника, например при толщине проводящей пленки, составляющей несколько межатомных расстояний. Например, при толщине пленки порядка 0,01 микрона.

Количество слоев двумерного проводника во вращающемся диске или кольце и расстояние между слоями выбирается из двух условий.

Во-первых, необходимо, чтобы возникающие при вращении электрические поля Богданова не превышали бы величины внутрикристаллического поля. Желательно, чтобы в любой точке вращающегося вещества напряженность электрического поля Богданова была бы меньше величины напряженности внутрикристалического поля в несколько раз. Это надо для того, чтобы возникающее электрическое поле не приводило к разрушению кристаллической решетки.

Отметим, что напряженность внутрикристаллического поля достигает значений порядка 10⁸ В/см [24].

Во-вторых, в то же время надо стремиться к тому, чтобы на одной из поверхностей вращающегося кольца или диска это поле было максильно большим. Например, на их нижней поверхности. Это надо по той причине, что от этой величины зависит сила тяги двигателя Богданова.

Диэлектрик для каждого проводящего материала проводящей пленки может быть выбран на основании того, чтобы на границе раздела металл - диэлектрик формировался барьер с наиболее благоприятными параметрами. Барьер на основе контактных явлений должен формировать плоский слой повышенной концентрации электронов проводимости, идущий параллельно вдоль плоскости пленки. и в основном кольце могут быть выполнены параллельные плоскости из полупроводника, перпендикулярные оси вращения. При этом материалы подбираются таким образом, чтобы на границах раздела полупроводник - диэлектрик, полупроводник - металл, полупроводник - полупроводник формировался слой повышенной концентрации электронов проводимости, имеющий форму плоскости, параллельной пленкам и перпендикулярной оси вращения. В этих случаях электроны плазмонов будут колебаться или вращаться вдоль плоскостей, идущих вдоль плоскости пленки, перпендикулярной оси вращения. При этом в направлении вдоль оси вращения вещества наблюдается максимальная напряженность электрического поля Богданова.

Такая же многослойная пленочная структура может быть сформирована на любом участке поверхности ротора, выполненной с возможностью вращаться вокруг оси. Когда такой ротор вращается, то формирующиеся в многослойной структуре переменные электрические поля максимальны в направлении вдоль оси вращения вещества.

Когда вращающееся вещество содержит ферромагнетик, то при вращении в нем дополнительно образуются электрические поля второго рода, образованные электронами магнитных доменов.

Когда вещество находится в обычном состоянии, не вращается с большой скоростью, то создаваемые поля всех шести типов частично экранируются электронами электронных оболочек атомов и электронами проводимости. При этом экранировании электроны колеблются в плоскости вектора Пойтинга распространяющейся электромагнитной волны в противофазе с электрическим полем волны.

Поля возникают во всех вращающихся с прецессией системах, поскольку в соответствии с магнитомеханическими явлениями все вращающиеся тела приобретают магнитный момент. Например, в соответствии с эффектом Барнетта или в соответствии с магнитомеханическим отношением вращающихся заряженных частиц. Раз есть магнитный момент, значит есть кольцевой электрический ток. Раз есть ток, значит есть движение зарядов со скоростью. Раз есть движение зарядов со скоростью, значит есть электрические поля Богданова.

Когда вещество вращается с большой скоростью, то в соответствии с магнитомеханическими явлениями все заряженные частицы вещества приобретают магнитный момент. Например, в соответствии с эффектом Барнетта или в соответствии с магнитомеханическим отношением вращающихся заряженных частиц. Вещество намагничивается. При этом на вращающиеся электроны действует сила Лорентца со стороны магнитного поля, наведенного во время вращения магнитного момента вещества. При большой скорости вращения эта сила превышает ту электрическую силу, с которой электромагнитная волна электрического излучения воздействует на электрон электронной оболочки атома или на электрон проводимости. Вдоль оси вращения вещества эти две силы лежат в одной плоскости и поэтому электрон не может колебаться под действием переменного поля электромагнитной волны электрического поля Богданова в том случае, если сила Лорентца превышает силу воздействия электрического поля волны на электрон. Поэтому экранирования электронами электрического поля Богданова в этом случае не происходит, и это переменное поле вдоль оси вращения выходит за пределы вращающегося вещества.

В обычных, неподвижных магнитах такого эффекта не происходит, поскольку в магнитных доменах магнитов вдоль поля ориентированы, в основном, только спины электронов.

В то время как во вращающемся с большой скоростью веществе в соответствии с магнитомеханическими явлениями вдоль оси вращения должны выстраиваться и магнитные моменты электронных орбиталей, электронных оболочек. Например, в соответствии с эффектом Барнетта или в соответствии с магнитомеханическим отношением вращающихся заряженных частиц.

Следует сказать, что при вращении вещества может быть достигнута очень большая намагниченность, недоступная в неподвижных веществах. Это связано с тем, что в неподвижных магнитах существует магнитное насыщение, а во вращающемся веществе магнитное насыщение может не наступать. Это связано с тем, что во вращающейся системе может возникать, например, прецессионный диамагнетизм и поляризационный парамагнетизм, при этом известно, что прецессионный диамагнетизм и поляризационный парамагнетизм не обнаруживают тенденции к насыщению [25].

Дополнительно эффекту отсутствия экранировки способствует центробежная сила, воздействующая на электроны во вращающемся с большой скоростью веществе. Центробежная сила действует на электроны, вращающиеся вокруг оси вращения вещества. Если волна переменного электроядерного поля движется вдоль оси вещества, то плоскость колебаний электрического поля волны перпендикулярна оси вращения и может быть параллельной центробежной силе, действующей на электрон. Если центробежная сила, действующая на электрон, окажется больше силы электрического взаимодействия электрического поля волны с электроном, то электрон не сможет в этом случае экранировать эту электромагнитную волну. Второй эффект является эффектом следующего порядка малости по сравнению с первым эффектом.

Теория электрических полей Богданова объясняет увеличение тяги в ракетных двигателях на 0,1 процента при наличии вибрации. Известно, что когда работающий ракетный двигатель испытывает вибрацию, то его тяга, измеренная во время стендовых испытаний, увеличивается от 0,01 до 0,1 процента [18]. Это приращение тяги обусловлено возникновением изменения угла наклона плоскостей, в которых колеблются электроны плазмонов в скин-слое металла, из которого выполнен корпус вибрирующей ракеты. В ходе вибраций электроны плазмонов начинают двигаться ускоренно, возникает момент сил, поворачивающий плоскость колебаний плазмонов. и момент сил действует на атомы и возникает прецессия их электронных оболочек. Эти два эффекта приводят к возникновению переменных электрических полей Богданова, которые воздействуют на факел ракетного пламени силой рассеяния излучения и тем самым увеличивают тягу.

Теория электрических полей объясняет создание подъемной силы вращающимся диском Серла.

Первое
Диск вращается в атмосфере. При этом поскольку диск первоначально находится на Земле, а Земля сама вращается, то со стороны Земли на вращающийся диск действует пара сил, создающая вращающий момент. Возникает прецессия. Соответственно возникает прецессия и у электронных оболочек атомов диска. Угол осей вращения электронов вокруг атомов испытывает прецессию и, следовательно, возникают колебания электрического поля Богданова этих электронов. Возникает переменное электрическое поле Богданова. Вращающийся диск Серла создает и излучает излучение Богданова, которое вверх идет свободно, а внизу отражается поверхностью Земли и частично возвращается на нижнюю поверхность диска. Поскольку нижняя поверхность вращающегося диска облучается отраженным излучением, которое является электромагнитным излучением, то в соответствии с эффектом Садовского [31] со стороны отраженной поверхностью Земли электромагнитной волны, падающей после отражения на диск, на диск действует вращательный момент

Этот вращательный момент дополнительно ускоряет вращение диска. Поэтому вращение диска дополнительно ускоряется.

Второе
При вращении диска возникает излучение Богданова. Это излучение воздействует на ядра и электроны атомов воздуха атмосферы силой рассеяния излучения. Под действием этой силы воздух поднимается вверх. Поскольку сила рассеяния излучения велика, вверх поднимаются большие массы воздуха и постепенно ламинарное движение воздуха атмосферы вверх переходит в турбулентное. Турбулентное движение воздуха вверх сопровождается нелинейными процессами газодинамики, нелинейно увеличивающими массу вращающегося и поднимающегося воздуха. Возникает вихрь, аналогичный торнадо. Температура воздуха внутри вихря повышается и скорость вращения вихря нелинейно увеличивается. Нелинейные процессы газодинамики, приводящие к возникновению торнадо, сопровождаются процессом самоорганизации вихря путем подпитывания энергией и забора энергии из окружающегося газа атмосферы. Вместе с вихрем начинает вращаться все быстрее и быстрее диск Серла. С ростом скорости вращения возрастает момент сил, действующий на электронные оболочки атомов диска. Усиливается прецессия и возрастают переменные электрические поля Богданова. Вместе с ними возрастает и сила рассеяния излучения, с которой электроны атомов и плазмонов диска воздействуют на воздух атмосферы и на атомы поверхности Земли. Атомов вещества снизу от диска больше, чем сверху, поэтому за счет равнодействующей сил рассеяния излучения, действующих сверху и снизу от диска, диск Серла поднимается вверх. и подъему диска вверх способствуют восходящие потоки воздуха сформированного вихря вращающегося воздуха.

Недостатком диска Серла является малая тяга, поскольку вращающийся диск Серлаизлучает излучение Богданова симметрично в разные стороны относительно плоскости диска. При этом вдоль оси вращения диска сила давления излучения, создаваемая излучением нижней торцевой поверхности диска, равна силе давления излучения, создаваемой верхней торцевой поверхностью диска. В результате давления, развиваемые излучением верхней и нижней торцевых поверхностей, взаимно уравновешивают друг друга, и в открытом космосе результирующая тяга обеих поверхностей стремится к нулю. Поэтому можно утверждать, что взлет и полет диска Серла и создаваемая диском Серла во время взлета и полета тяга являются следствием отражения части излучения от поверхности Земли и тепловых газодинамических процессов в атмосфере Земли, создаваемых излучением диска. Установка на вращающийся диск экрана резко увеличивает тягу, развиваемую системой диска с экраном, поскольку часть излучения диска через экран не проходит и сзади экрана создается сектор пространства, свободный от излучения. Возникает различие в давлениях излучения в направлении экрана и в направлении от экрана. Возникает фотонная тяга излучения Богданова, отличная от нуля. За пределы экрана излучение не выходит. Поэтому в направление экрана направлена тяга системы с диском и экраном. Эта тяга может превысить тягу диска Серла, обусловленную тепловыми процессами в атмосфере, создаваемыми действием излучения диска, и отражением излучения от поверхности Земли во время полета диска.

Оценим порядок величины поля для , для электрического поля Богданова пятого рода, создаваемого колеблющимися и вращающимися заряженными частицами плазмы твердых тел.

Будем предполагать, что в создании этого поля участвуют только электроны проводимости. Рассмотрим вращающееся вещество, выполненное в виде металла. В этом случае в металле возникают плазменные колебания электронов проводимости - плазмоны. Плазмоны - это продольные колебания валентных электронов вокруг ионных остовов.

Энергия плазмона меняется в зависимости от металла от 5 до 25 эв [14]. Исходя из этой энергии можно определить скорость движения валентного электрона в плазмоне. Возьмем минимальное значение энергии 5 эв и будем считать, что вся эта энергия приходится на кинетическую энергию электрона в плазмоне. Подставляя сюда значения массы электрона и кинетической энергии, соответствующей 5 эв, получаем, что скорость электрона равна 4,19·108см/сек. Для этой скорости электрона квадрат отношения скорости электрона к скорости света равен 1,95·10-4. Проведем повторную оценку скорости движения электрона в плазмоне. Известно, что частота колебаний электрона в плазмоне по порядку величины составляет 1016 Гц[14].

и известно, что среднее расстояние между ядрами в ионном остове кристаллической решетки порядка 10^-8см, а электроны плазмонов колеблются между ядрами кристаллической решетки остова. Среднее расстояние между ядрами остова кристаллической решетки электрон плазмона, колеблющийся или вращающийся с такой частотой, преодолеет за полпериода колебаний в двух случаях.

Первый случай - это если электрон вращается в плазмоне. Проведем прямую в плоскости вращения электрона в плазмоне через центр вращения электрона в плазмоне. Среднее расстояние между ядрами остова кристаллической решетки электрон плазмона, колеблющийся или вращающийся с такой частотой преодолеет за полпериода колебаний в случае, если средняя проекция скорости вращения электрона на эту прямую будет порядка 2·10⁸см/сек. Тогда с учетом углов скорость вращения электрона в плазмоне будет больше в два раза, а именно порядка 4·10⁸см/сек.

Второй случай - это если электрон колеблется в плазмоне. Среднее расстояние между ядрами остова кристаллической решетки электрон плазмона, колеблющийся или вращающийся с такой частотой, преодолеет за полпериода, если будет двигаться со средней скоростью порядка 2·10⁸см/сек. Поскольку колебания совершаются по гармоническому закону, то максимальная скорость электрона во время колебаний больше в два раза, а именно 4·10⁸см/сек.

Эти две величины того же порядка, что и полученное выше первым способом значение скорости электрона. Более того, величины совпадают с точностью до множителя.

Известно, что при оценке динамики электрона в кристаллической решетке надо пользоватья эффективной массой электрона, а не массой покоя, поскольку электрон в твердом теле движется как квазичастица. Проведем третью независимую оценку скорости электрона плазмона. Известно, что для натрия эффективная масса электрона 1,24m₀, где m₀- масса покоя свободного электрона [22] . При этом энергия плазмона в натрии меняется от 5,71 до 5,85 эв [23]. Проводим повторный расчет первым способом, подставляя наименьшее из этих двух значений энергии плазмона. Мы получаем значение скорости электрона в плазмоне, превышающее значение скорости электрона в плазмоне, полученное первым способом. Берем наименьшую из этих двух величин.

Выше мы провели три параллельные оценки скорости электрона в плазмоне, откуда можем получить примерную величину скорости электрона плазмона, движущегося в плазмоне. В дальнейших расчетах будем использовать первую оценку, сделанную первым способом.

Когда вещество вращается с большой скоростью, то в соответствии с магнитомеханическими явлениями все заряженные частицы вещества приобретают магнитный момент. Например, в соостветствии с эффектом Барнетта или в соответствии с магнитомеханическим отношением вращающихся заряженных частиц. Вещество намагничивается. При этом на вращающиеся и колеблющиеся электроны действует сила Лорентца со стороны магнитного поля, наведенного во время вращения магнитного момента вещества. Эта сила разворачивает плоскость, в которой колеблются или вращаются электроны, перпендикулярно полю. Поэтому электроны в плазмонах либо начинают колебаться в плоскости, перпендикулярной оси вращения вещества, либо начинают испытывать прецессию.

Если электрон в плазмоне колеблется, то создаваемое им электрическое поле Богданова меняется. Существует положение электрона, когда он останавливается, и положение, когда он ускоряется до максимальной скорости. Если электрон в плазмоне вращается и испытывает прецессию, то существует фаза вращения при прецессии, когда угол наклона оси вращения электрона по отношению к оси вращения вещества минимален, наиболее близок к нулю градусов, и существует фаза прецессии, когда этот угол наиболее близок к 90 градусам. В этих обоих случаях электрическое поле Богданова меняется от максимальной величины до минимальной, то есть является переменным. Зафиксируем мысленно какой-нибудь угол наклона плоскости вращения или колебаний электрона в плазмоне в определенный момент времени. Угол отклонения от этого угла будем называть фазой. Если при этом колебания и вращения макроскопического числа электронов в плазмонах происходят синхронно, то есть в одной фазе, то излучение выходит за пределы вращающегося вещества. Если все электроны колеблются и вращаются в плоскостях вращения или колебаний электрона в плазмоне в определенный момент времени в разных фазах, то происходит взаимокомпенсация электрических полей электронов, фаза которых отличается на 90 градусов. В этом случае электрическое излучение электронов плазмы твердого тела отсутствует.

Поскольку электрон в плазмоне совершает продольные колебания относительно остова кристаллической решетки, то можно выделить направление, перпендикулярное движению электрона во время совершения этих колебаний. Это направление либо параллельно оси вращения вещества, либо испытывает прецессию. Найдем по формуле (3) амплитуду напряженности электрического поля Богданова в первом случае. Применяем именно эту формулу, поскольку предполагаем, что от каждого атома в колебаниях плазмонов участвует только по одному валентному электрону, который колеблется вокруг остова кристаллической решетки с нескомпенсированным зарядом, равным заряду одного протона. Амплитуду электрического поля Богданова ищем для макроскопического объема вещества площадью один квадратный сантиметр. Известно, что излучение проникает в металл на глубину скин-слоя, при этом для оптических частот толщина этого слоя порядка 10^-3 см. Можно утверждать, что, по крайней мере, на глубине такого слоя электрическое излучение Богданова, выходящее из металла, не будет экранировано в объеме металла и с этой глубины излучение сможет выйти из металла. Плотность электронов проводимости в металле составляет величину от 10²² до 10²³см^-3. Возьмем в расчет наименьшую величину 10²² см^-3. Сделаем предположение, что все электроны проводимости участвуют в колебаниях плазмонов. Тогда можно утверждать, что в создании электрического поля Богданова участвует на единице площади поверхности металла число электронов, равное произведению концентрации электронов на глубину скин-слоя и на единицу площади поверхности металла.

Умножим концентрацию электронов проводимости на глубину скин-слоя и напряженность электрического поля Богданова, создаваемое одним электроном в направлении, перпендикулярном своему движению, и вычтем из этой величины величину электрического поля неподвижного ядра и электрического поля заполненных электронных оболочек.

В этом случае в соответствии с выражением (3) амплитуда напряженности электрического поля Богданова на расстоянии 10 см от вращающегося вещества на оси вращения составляет 1,4·10⁶В/см. Значит на самой поверхности вращающегося вещества, основного кольца, ротора амплитуда напряженности переменного поля Богданова, по крайней мере, не меньше этой величины. Так можно утверждать, поскольку по мере приближения к поверхности основного кольца, к поверхности ротора это поле, по крайней мере, не уменьшается.

Отметим, что полученная в ходе расчета напряженность этого поля на полтора - два порядка меньше напряженности внутрикристаллического поля, величина которого достигает значений порядка 10⁸В/см [24]. Поэтому это электрическое поле не приводит к разрушению кристаллической решетки.

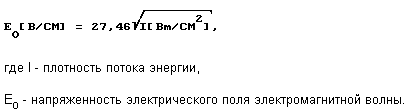

Поскольку поле переменное, то при распространении в пространстве ему соответствует электромагнитная волна, вектор Пойтинга которой несет поток энергии. Амплитуда электрического поля электромагнитной волны связана с плотностью потока энергии следующим соотношением [15] В соответствии с этим выражением такой напряженности электрического поля волны соотвествует плотность потока энергии 2,60·109Вт/см2.

Расчет электрического поля Богданова для вращающегося и испытывающего прецессию электрона можно провести аналогично, но в этом случае надо провести суммирование и усреднение по углам. Усреднение по углам дает множитель 0,5.

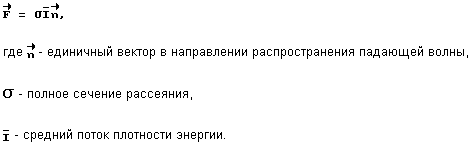

В случае, если вдоль оси вращения вещества находится внешнее вещество, например газ атмосферы или среда космического пространства, например межпланетная среда или межзвездная среда, то на внешнее вещество действует сила рассеяния излучения. На любую заряженную частицу, входящую в состав внешнего вещества, действует сила рассеяния излучения.

Такая же сила рассеяния излучения действует на поверхность основного кольца, на поверхность ротора, а через них и на устройство вращения, создавая тягу двигателя [16]:

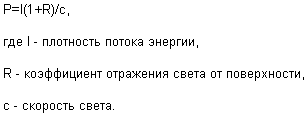

Частным случаем проявления силы рассеяния излучения является сила давления света. Сила давления света на единицу поверхности вещества дается выражением [17]

Подставляя в эту формулу полученное значение плотности потока энергии и принимая в расчет средний коэффициент отражения 0,5, получаем, что сила рассеяния излучения, сила давления света, совпадающая в нашем случае с силой давления электромагнитного излучения на излучающую поверхность основного кольца, на ротор, а через них и на устройство вращения, составляет не менее 7,5·10⁵дин/см² или 7,5 тонн на квадратный метр. Если повторить все расчеты для расстояния от вращающегося вещества 5 сантиметров, то получим, что на таком расстоянии сила рассеяния переменного электромагнитного излучения, действующая на устройство вращения со стороны вращающегося вещества ротора, создает давление, по крайней мере, не менее 120 тонн на квадратный метр.

Для сравнения работающие двигатели одного из крупнейших ракетоносителей США Сатурна-5оказывали давление на днище ракеты 43,4 тонны на квадратный метр [19].

Эти оценки носят чисто качественный характер, поскольку предполагалось, что глубина скин-слоя равна 10 микронам, а на самом деле она зависит от частоты и уменьшается с ростом частоты.

Предполагалось, что для излучения электрического поля Богданова создано хотя бы одно из оптимальных условий. Этих условий два.

При первом условии плазмоны, по крайней мере, одной торцевой поверхности вращающегося основного кольца находятся внутри двумерного проводника.

При втором условии надо сделать так, что все электроны вращаются в плазмонах согласованно во времени, в одинаковых фазах для каждого момента времени, и фазы макроскопического ансамбля электронов в плазмонах меняются синхронно.

Для одного слоя двумерного проводника, находящегося на поверхности ротора, первого условия вполне достаточно. Для объемной многослойной структуры, содержащей много слоев двухмерного проводника, большую роль начинает играть суммарная толщина всех слоев. Достаточно того, чтобы она была меньше скин-слоя. Хотя вполне возможно, что излучение не будет ослабляться и при большей сумме толщины всех слоев двумерного проводника. Для ротора без слоя двумерного проводника эффект излучения возможен только при соблюдении второго условия.

Поскольку предполагалось, что создано, по крайней мере, одно из этих оптимальных условий, то не учитывалось, что одновременно электроны плазмонов могут создавать электрические поля Богданова, взаимно компенсирующие друг друга. То есть не учитывались колебания и вращения электронов плазмонов, которые движутся в перпендикулярных направлениях. Другими словами, не учитывались компенсации полей электронов плазмонов, движущихся в перпендикулярных направлениях.

При соблюдении первого из указанных двух условий такие движения могут быть учтены с помощью принятия в расчет продольной составляющей электрического поля двумерного плазмона, нормальной к поверхности. Или с помощью учета отклонения реального двумерного плазмона от идеального.

Дополнительно были сделаны предположения, что все электроны плазмонов колеблются или вращаются в параллельных плоскостях. и предполагалось, что за счет резкого включения поперечного магнитного поля все плазмоны резко одновременно изменят наклон плоскости, в которой колеблются или вращаются электроны плазмонов.

Приведем еще одну оценку тяги для вращающегося кольца или диска, содержащего много слоев двумерного проводника. Например, кольцо или диск могут иметь структуру нескольких десятков тонких проводящих пленок, разделенных диэлектриком. При этом плоскость пленок перпендикулярна оси вращения. Выше в расчет принималось поле, создаваемое на плоской границе проводника. При этом поле на самой границе проводника не оценивалось, поскольку по предыдущему алгоритму расчета было достаточно показать величину этого поля на расстоянии 10 см от границы проводника и сказать, что на самой поверхности ротора это поле, по крайней мере, не меньше полученной величины. В случае многих слоев двумерного проводника можно подобрать так параметры структуры двумерного проводника, например толщину слоя, расстояние между слоями и количество слоев, что максимальная амплитуда напряженности этого поля на границе вращающегося кольца или диска приближалась бы к одной десятой напряженности внутрикристаллического поля, например к 0,1·10⁸В/см. При такой напряженности поля Богданова давление, оказываемое силой давления излучения на вращающийся ротор, возрастает во много раз по сравнению со случаями, рассмотренными выше.

Для такой напряженности излучения Богданова сила давления излучения на поверхность вращающегося кольца или диска составляет 380 тонн на квадратный метр.

Следует особо подчеркнуть, что это излучение не нагревает вещество вращающегося кольца или диска, поскольку оно уже заранее существует в неподвижном твердом теле, но экранируется за счет поворотов плоскостей электронов атомных орбиталей. Вращение с большой скоростью кольца или диска просто снимает эту экранировку, и излучение выходит наружу твердого тела.

Покажем, откуда берется энергия для генерации излучения Богданова такой мощности и что при достижении такой тяги не происходит нарушения закона сохранения энергии.

Любая вращающаяся заряженная частица представляет собой микроскопическую магнитную катушку. В том числе микроскопическую магнитную катушку представляет собой каждый электрон, вращающийся в плазмоне или в атоме.

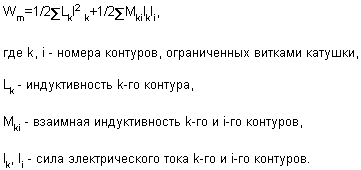

В магнитной катушке запасена энергия, определяемая по следующей формуле расчета энергии в многовитковой катушке [6]. В этой формуле первый член представляет собой сумму собственных энергий всех токов. Второй член представляет собой взаимную энергию токов.

Эта формула является достаточно универсальной и может быть применена для расчета энергии в большом числе магнитных катушек, токи которых взаимодействуют друг с другом. Поэтому теоретически эту формулу можно применить в усложненном варианте ко всем вращающимся заряженным частицам Вселенной и найти по этой формуле магнитную энергию одного электрона, вращающегося в атоме или в плазмоне. Исходя из этих рассуждений можно утверждать, что магнитная энергия микроскопической магнитной катушки одного вращающегося электрона содержит слагаемые с взаимной индукцией токов этого вращающегося электрона и всех вращающихся заряженных частиц Вселенной. Поэтому можно утверждать, что когда излучает вращающийся электрон плазмона или атома, то уменьшается не только магнитная энергия тока электрона, но и взаимная индукция токов этого электрона и всех вращающихся заряженных частиц Вселенной. Поскольку магнитная энергия тока электрона намного меньше магнитной энергии взаимной индукции токов, то при излучении изменение магнитной энергии электрона исчезающе чуть и мы его практически не замечаем. Для генерации излучения Богданова расходуется, в основном, магнитная энергия взаимной индукции токов вращающихся электронов атомов и плазмонов вращаемого вещества и вращающихся заряженных частиц всей видимой части Вселенной.

Опишем контрольные эксперименты, косвенно подтверждающие возникновение излучения Богданова во вращающихся структурах.

Известны следующие результаты эксперимента [4].

Результаты получены российским физиком Евгением Подклетовым, работавшим в Технологическом университете финского города Тампере. Специальный диск охлаждался до температуры минус 167 градусов по Цельсию и помещался в электромагнитное поле, заставляющее его вращаться. При достижении трех тысяч оборотов в минуту предметы, помещенные над вращающимся диском, начинали терять вес.

Во время вращения охлажденного диска атомы вещества диска испытывают прецессию и поэтому излучают излучение Богданова, которое воздействует на предметы, помещенные над диском силой рассеяния излучения, действующей в направлении вверх, то есть против силы тяжести. Эта сила рассеяния излучения уменьшает измеряемый вес тела.

Известен результат эксперимента Джона Шнурера из Энтиочского колледжа, штат Огайо [4]. Суть его опытов заключается в следующем. Если над магнитом поместить сверхпроводник, он зависает в воздухе (давно известный эффект Мейснера), при этом когда над сверхпроводником помещается какой-либо объект, то точные измерения показали, что над сверхпроводящей системой возникает зона, где предметы теряют до 5 процентов своего веса.

Предметы теряют вес по следующей причине. Магнит создает магнитным полем индукционные токи на поверхности сверхпроводника. Свехпроводник в определенном приближении является классическим двумерным проводником, поскольку токи в сверхпроводнике текут только по поверхности. Поэтому для сверхпроводника с наведенными на его поверхности токами применимы все рассуждения, приводимые выше по поводу двумерных проводников. Как двумерный проводник, сверхпроводник с наведенными на его поверхность индукционными токами излучает излучение Богданова. Излучение Богданова воздействует на предметы, помещенные над диском, силой рассеяния излучения, действующей в направлении вверх, то есть против силы тяжести. Эта сила рассеяния излучения уменьшает измеряемый вес тела.

Для того чтобы подтвердить полностью эффект возникновения излучения Богданова, предлагаю повторить два перечисленных выше эксперимента, но измерять вес предметов не над диском и сверхпроводником, а под диском и сверхпроводником. Под диском и сверхпроводником предметы должны увеличивать вес на столько же, на сколько они теряли вес над диском или сверхпроводником. Следует провести следующие эксперименты.

Во-первых, следует измерить вес предметов, помещенных под вращающимся специальным диском, охлажденным до температуры минус 167 градусов по Цельсию и вращающимся со скоростью три тысячи оборотов в минуту. Вес предметов должен увеличиться на те же 5 процентов, что и над диском, то есть на столько же, на сколько он уменьшился над диском. Это уменьшение веса будет обусловлено воздействием на предметы силы рассеяния излучения со стороны создаваемого диском излучения Богданова.

Во-вторых, следует измерить вес предметов под сверхпроводником, над которым помещен магнит. Вес предметов должен увеличиться на те же 5 процентов, что и над сверхпроводником, то есть на столько же, на сколько он уменьшился над сверхпроводником в описанном выше эксперименте. Это увеличение веса будет обусловлено воздействием на предметы силы рассеяния излучения со стороны создаваемого сверхпроводником излучения Богданова, действующей вниз в том же направлении, что и сила тяжести.

Устройство вращения, предназначенное для генерации переменных электрических полей, в дальнейшем предлагаю называть генератор Богданова.

Когда колебания или вращения электронов плазмонов осуществляются преимущественно в одной плоскости, перпендикулярной оси вращения, то возникающее при движениях электронов плазмонов переменное электрическое поле имеет максимальную амплитуду в направлении, параллельном оси вращения кольца.

Чтобы это условие выполнялось с максимальной точностью, толщина пленки выбирается как можно меньше, например порядка нескольких межатомных расстояний. и для выполнения этого условия необходимо, чтобы двумерные проводники охладились до наиболее низких температур, например до температуры жидкого гелия.

Вращающееся вещество основного кольца на отдельных участках содержит либо слой двумерного проводника, либо одну многослойную структуру со слоями двумерных проводников, либо несколько многослойных структур со слоями двумерных проводников. На фиг.4 и 5 показана многослойная структура 14.

Основное кольцо содержит многослойную структуру 14, содержащую несколько слоев двумерного проводника 18, 19, 20. Выполненные между слоями двумерного проводника слои диэлектрика 21, 22, 23 электрически изолируют друг от друга слои двумерного проводника. Например, если двумерные проводники выполнены в виде тонких пленок, слои диэлектрика их электрически изолируют друг от друга.

Создаваемые во время вращения с большой скоростью каждым слоем двумерного проводника многослойной структуры поля в направлении вдоль оси вращения складываются и суммарное поле вращающейся структуры вдоль оси вращения превышает поле отдельного слоя вращающегося двумерного проводника.

Криостат 27 охлаждает двумерные проводники хладагентом 28, например жидким гелием, до температуры жидкого гелия.

Излучение, испускаемое с торцевой поверхности, назовем излучением торцевой поверхности. Излучение, испускаемое с боковой поверхности, назовем излучением боковой поверхности.

Если поверхность ротора, поверхность основного кольца выполнена в виде многослойной структуры с двумерными проводниками, то можно так подобрать материалы слоев двумерного проводника, чтобы испускаемое структурой излучение было максимальным. Для этого многослойная структура поверхности ротора, поверхности основного кольца может содержать двумерные проводники, выполненные либо из одного материала, либо из разных материалов. При этом энергия Ферми материалов двумерных проводников по мере удаления от поверхности основного кольца, от поверхности ротора не убывает, то есть либо энергия Ферми не меняется, либо возрастает в направлении от поверхности вглубь основного кольца, то есть по мере удаления от поверхности основного кольца. В случае, если энергия Ферми материалов двумерных проводников структур увеличивается в направлении от края к центру основного кольца, то излучение плазмонов около поверхности имеет максимальную частоту, максимальное затухание и минимальную толщину скин-слоя, а дальше от поверхности имеет минимальную частоту, минимальное затухание и максимальную толщину скин-слоя.

При подборе материалов слоем двумерного проводника следует придерживаться следующих рассуждений. Ближайшие к поверхности основного кольца слои имеют минимальную энергию Ферми. Они излучают с определенной частотой определенную энергию. Излучение является резонансным для данного слоя и поэтому имеет предельную интенсивность, выше которой оно будет разогревать эти слои и двумерный проводник перестанет быть двумерным. Излучение слоя будет раскачивать колебания электронов плазмонов слоя на резонансной частоте и электроны плазмонов начнут усиливать амплитуду своих колебаний до тех пор, пока не начнется нарушаться двумерный характер движений электронов в слое двумерного проводника. Это ограничивает число слоев двумерного проводника из одного материала с одной конкретной энергией Ферми. Когда в структуре есть слои из разных материалов, то каждый двумерный проводник раскачивает на резонансных частотах слои из такого же материала с такой же энергией Ферми и общего резонанса всех слоев из различных материалов не наступает. Получается сложение вкладов от излучения различных слоев на резонансных частотах каждого слоя. При этом излучение на конкретной частоте конкретного материала слоя увеличить нельзя выше какой-то величины, иначе будет сильно нарушаться двумерный характер проводимости. Однако можно увеличить общую интенсивность излучения структуры путем сложения излучений на резонансных частотах различных слоев. Поэтому такие структуры будут выводить наружу больше энергии излучения при сохранении слоев проводника двумерными, чем структуры из одного материала.

Наибольшая энергия излучения одного слоя двумерного проводника будет у того слоя двумерного проводника, у материала которого будет наибольшая энергия Ферми. При этом может использоваться один материал для всех слоев структуры.

Если многослойная структура отражателя содержит двумерные проводники, выполненные либо из одного материала, либо из разных, и при этом энергия Ферми материалов двумерных проводников по мере удаления от отражающей рабочей поверхности отражателя не убывает, то есть либо она не меняется, либо возрастает в направлении от рабочей поверхности вглубь отражателя, то есть по мере удаления от ротора, то в такой структуре можно получить наибольший коэффициент отражения излучения Богданова. Для того чтобы двумерные слои многослойной структуры отражателя при падении на них излучения оставались двумерными, слои должны охлаждаться до температур жидкого гелия. Для этого выполненный на другой, на задней, на нерабочей стороне отражателя дополнительный криостат с жидким гелием охлаждает отражатель. Это увеличивает коэффициент отражения отражателем излучения. Максимальный коэффициент отражения может быть в том случае, если многослойные структуры отражателя выполнены такими же, как многослойные структуры основного кольца ротора. и максимальный коэффициент отражения экраном падающего на него излучения Богданова может быть в том случае, если с внутренней поверхности экрана выполнена точно такая же многослойная структура, как на роторе. Внутренняя поверхность экрана может охлаждаться дополнительным криостатом, выполненным внутри экрана. В качестве хладагента может быть использован жидкий гелий.

Дополнительно слои диэлектрика могут быть выполнены как диэлектрический волновод с возможностью пропускать вдоль плоскости слоя диэлектрика электромагнитное излучение с длиной волны переменного излучения плазмонов. Для этого каждый слой диэлектрика, в свою очередь, имеет переменный показатель преломления, увеличивающийся в общем случае к центру слоя диэлектрика. Переменное излучение, излучаемое под углом к оси вращения, при некоторых углах наклона к оси вращения начинает отражаться от стенок волновода и распространяется вдоль волновода до торца волновода, выполненного на боковой поверхности кольца. Когда излучение доходит до торца волновода, оно выходит из боковой поверхности кольца. Излучение при этом выходит из кольца во внешнее окружающее кольцо пространство.

Излучение всех пластин всех проводящих структур суммируется и образует в сумме излучение всего вращающегося кольца.

Часть излучения задерживается проводящим экраном 29, выполненным из проводящего материала. Экран окружает вращающееся кольцо со всех сторон и отражает часть падающего на него излучения в сторону кольца.

В случае, если экран содержит многослойную структуру со слоями двумерных проводников, то такие слои выполнены вдоль внутренней поверхности экрана. В этом случае коэффициент отражения экраном падающего на него излучения может быть увеличен. Криостат охлаждает многослойные структуры экрана до низких температур для того, чтобы сохранился двумерный характер проводимости в слоях двумерного проводника при падении на них излучения.

Наилучшее отражение многослойными структурами со слоями двумерных проводников, выполненных на поверхностях отражателей и экрана, падающего на них излучения Богданова ожидается в том случае, если многослойные структуры на основном кольце ротора, на отражателях и на экране будут выполнены одинаковыми.

Рассматриваем положение элементов устройства при горизонтальной тяге. Отражатели излучения торцевых поверхностей наклонены.

Часть излучения торцевых поверхностей отражается отражателями 17, 30, 31, 32, часть излучения боковой поверхности отражается отражателем 33. Излучение направляется отражателями на боковые окна 13, 15, 16, 24, 25, 26, 34, 35. При этом с отражателя 33 излучение направляется сначала на отражатели 31, 32, а уже они отражают излучение на боковые окна. Отражатель излучения боковой поверхности 33 выполнен в виде кольца, из которого вырезаны участки кольца в местах расположения индукционных катушек поперечного магнитного поля. Поскольку отражатель 33 выполнен в виде кольца, то часть отражателя выполнена слева от устройства вращения (эта часть отражателя на фиг. 1 не заштрихована и видна за индукционной катушкой поперечного магнитного поля 5) и именно эта часть отражателя отражает излучение на отражатель 32.

Часть излучения торцевых поверхностей проходит вверх на верхние окна 36, 37 и вниз на нижние окна 38, 39. Часть излучения боковой поверхности отражается отражателем 33 вниз на нижние окна 38, 39.

Проводящие крышки 40, 41, 42, 43 экранируют падающее на них излучение. Устройство перемещения крышки 50 перемещает крышки внутри каркасов 44, 45 так, чтобы крышки закрывали и экранировали нужные окна от падающего на окна излучения. Часть экрана выполнена на внутренней поверхности устройства перемещения крышки 50, обращенной к устройству вращения. Из этой части экрана часть экрана выполнена на внутренней поверхности каркаса 45 (входящего в состав устройства перемещения крышки 50), обращенной к устройству вращения.

Путем экранирования потока излучения, идущего в нужном направлении, создается выделение определенных направлений, вдоль которых излучение из экрана выходит наружу. Устройства поворота отражателя 74, 75 поворачивают отражатель относительно основного кольца и относительно оси вращения ротора. В некоторых конструкциях они могут и перемещать отражатель. Излучение, падающее на экран, частично отражается от полированной поверхности экрана и частично падает обратно на основное кольцо и на отражатели.

Устройства перемещения крышки перемещают крышки вдоль направляющих пазов 46, 47, 48, 49. Крышки перемещаются на роликах с помощью электродвигателей. Движение происходит вдоль образующих, вдоль линий, выполненных в виде дуг окружностей. Крышки перемещаются вдоль двух рядов направляющих пазов. Крышки 40, 41 перемещаются во внутреннем ряду ближе к устройству вращения, ближе к ротору, а крышки 42, 43 перемещаются в направляющих пазах 48, 49 во внешнем ряду дальше от устройства вращения и дальше от ротора. Каркас удерживает направляющие пазы и экран.

Внутри камеры 51 с полостью внутри полости в помещении для экипажа размещается экипаж тяговой системы, ускоряемой двигателем.

Расположение элементов двигателя во время создания горизонтальной и вертикальной тяги принципиально отличается. Рассмотрим сначала работу элементов двигателя при взлете, при посадке и при создании вертикальной тяги.

Рассматриваем положение элементов устройства при вертикальной тяге. Отражатели излучения торцевой поверхности подняты в вертикальное положение.

Сначала рассматриваем тягу при отсутствии сопротивления внешней среды. Например, в вакууме. В этом случае верхние окна 36, 37 закрыты крышками 40, 43. Нижние окна открыты крышками. Крышки внизу отодвинуты в сторону и открывают нижние окна для прохода излучения вниз.

При создании двигательной установкой вертикальной тяги отражатели излучения торцевой поверхности 17, 30, 31, 32 подняты и установлены перпендикулярно плоскости основного кольца. и они могут быть дополнительно отодвинуты от окна. Это делается так, что отражатели в это время никак не участвуют в создании вертикальной тяги. Боковые окна закрыты проводящими крышками.

Часть излучения, направленного на боковые окна, отражается проводящими крышками обратно в область, ограниченную экраном. Часть излучения выходит через нижние окна 38, 39, выполненные в экране симметрично относительно оси вращения вещества, и распространяется в окружающее пространство. Эта часть излучения распространяется под основным кольцом в направлении вниз. Это излучение давит силой рассеяния излучения на основное кольцо ротора и на отражатель излучения боковой поверхности 33, создавая фотонную тягу.

При создании горизонтальной тяги устройства поворота отражателя 74, 75, соединенные с экраном, поворачивают отражатели относительно кольца и меняют угол наклона отражателя по отношению к плоскости кольца так, чтобы отражатели встали на пути распространения выходящего из окон экрана излучения Богданова и угол наклона плоскости отражателя по отношению к плоскости кольца составил бы примерно 45 градусов. После этого излучение Богданова отражается от отражателя, выходит из боковых окон 13, 15, 16, 35 и распространяется вдоль плоскости кольца, создавая горизонтальную фотонную тягу. Это горизонтальная тяга излучения торцевой поверхности основного кольца. Поворот летательного корабля с двигателем Богданова в полете в этом варианте создания тяги осуществляется путем перекрытия крышками окон 13 и 16. Если перекрывается крышкой, например, окно 13, а окно 16 не перекрывается, то через окно 16 продолжает выходить излучение, а через окно 13 нет. Поскольку выходящее через окно 16 излучение давит на отражатель, то это давление силы рассеяния излучения создает рычаг сил, который поворачивает летательный аппарат с двигателем Богданова.

При движении летательного аппарата формируется луч излучения Богданова. Луч распространяется в направлении, противоположном движению корабля. Сила рассеяния излучения, с которой излучение, выходящее через окна, давит на отражатели, составляет горизонтальную фотонную тягу двигателя.

Поверхность экрана, обращенная к устройству вращения, выполненная из металла и отполированная, отражает обратно на кольцо падающее со стороны кольца на внутреннюю поверхность экрана излучение Богданова. Излучение боковой поверхности, вышедшее из боковой поверхности основного кольца и из диэлектрических волноводов, движется в сторону отражателя излучения боковой поверхности 33, выполненного в экране вокруг боковых поверхностей основного кольца напротив структур и напротив торцов с выходами диэлектрических волноводов. Излучение боковой поверхности направляется отражателем излучения боковой поверхности вниз от основного кольца ротора. После этого происходит один из двух вариантов создания тяги. В зависимости от положения отражателей излучения торцевой поверхности излучение боковой поверхности либо отражается отражателями излучения торцевой поверхности на боковые окна, выходит через них и создает горизонтальную тягу, либо излучение боковой поверхности направляется непосредственно на нижние окна, выходит из них и создает вертикальную тягу.

В зависимости от направления вектора тяги, создаваемого двигателем, боковые, верхние и нижние окна по-разному закрываются крышками. При создании горизонтальной тяги верхние и нижние окна закрыты крышками, боковые окна открыты крышками. При создании вертикальной тяги боковые окна закрыты крышками, верхние и нижние окна открыты крышками.

Возможно создание комбинированной тяги, когда результирующий вектор тяги направлен под углом к вертикали, при этом угол непрямой. В этом случае отражатели излучения торцевой поверхности наклонены под острым углом к вертикали. При этом часть излучения мимо них проходит на верхние и нижние окна, а часть излучения отражается от отражателей и направляется на боковые окна. Крышки в этом случае открывают часть площади поверхности боковых окон, часть площади поверхности нижних окон и часть площади поверхности верхних окон. Изменяя угол наклона отражателей излучения торцевой поверхности, увеличивая и уменьшая площади открытых участков открытых крышками поверхностей окон, открывая и закрывая крышками окна, можно менять направление и амплитуду вектора тяги.

Теперь рассматриваем движение в атмосфере. При движении в атмосфере окна выполнены из прозрачного диэлектрика с высокой температурой плавления, например из тугоплавкого кварцевого стекла. Внутри области, ограниченной экраном и окнами, создается вакуум. Вакуум, например, может создаваться вакуумными насосами или сохраняться после возвращения тяговой системы с двигателем из космического пространства. Окна делаются достаточно толстыми и прочными для того, чтобы выдержать перепад давлений между атмосферой и вакуумом вакуумной камеры. При движении в открытом космосе, в космическом пространстве или в верхних крайне разреженных слоях атмосферы стекла с окон могут сниматься. В этом случае поскольку в окне нет вещества, специально соединенного с экраном, окно пустое внутри, излучение выталкивает силой рассеяния излучения из области окна и далее вдоль луча распространения излучения вещество окружающей среды, например вещество воздуха, вещество газа атмосферы или вещество космической среды.

При движении в атмосфере излучение Богданова давит на любое вещество, находящееся на пути распространения излучения, силой рассеяния излучения. Часть излучения распространяется над основным кольцом в направлении вверх через выполненные в экране верхние окна 36, 37. Это излучение давит силой рассеяния излучения на расположенный над окнами газ атмосферы и отбрасывает его вверх, освобождая свободное пространство для подъема летательного аппарата вверх.

Часть излучения распространяется под основным кольцом в направлении вниз через выполненные в экране нижние окна 38, 39. Это излучение давит силой рассеяния излучения на расположенный под окнами газ атмосферы и отбрасывает его в направлении вниз. Площадь открываемых верхних окон меньше площади отрываемых нижних окон, поэтому поток излучения через верхние окна меньше потока излучения через нижние окна. Силы рассеяния излучения, действующие на совокупность элементов двигателя, расположенных внутри двигателя (экран, отражатели, крышки, основное кольцо), дают векторную сумму сил рассеяния излучения, представляющую собой суперпозицию сил рассеяния излучения, действующих на двигатель. Эта суперпозиция примерно пропорциональна произведению плотности излучения между основным кольцом ротора и окнами на разность площадей открытых верхних и открытых нижних окон. Эта величина составляет фотонную тягу при движении в атмосфере.

Соединенные с экраном проводящие крышки 40, 41, 42, 43 перемещаются устройствами перемещения крышки относительно окна так, чтобы крышки открывали или закрывали окна. Одновременно крышки таким образом закрывают или открывают проход через окно электромагнитного излучения или меняют площадь окна для прохода проходящего через окно излучения, создаваемого вращающимся кольцом. Крышки открывают на верхних окнах меньше площадь открытого окна, чем на нижних окнах. Таким образом, поток излучения через нижние окна делается больше, чем поток излучения через верхние окна. Это приводит к тому, что результирующая фотонная тяга, действующая на летательный аппарат, в направлении вверх больше и поэтому летательный аппарат поднимается вверх.

При создании двигательной установкой вертикальной тяги отражатели излучения торцевой поверхности 17, 30, 31, 32 установлены перпендикулярно плоскости кольца. и они могут быть дополнительно отодвинуты от окна. Это делается так, что отражатели в это время никак не участвуют в создании вертикальной тяги.

При создании горизонтальной тяги устройства поворота отражателя 74, 75, соединенные с экраном, поворачивают отражатели относительно кольца и меняют угол наклона отражателя по отношению к плоскости кольца так, чтобы отражатели встали на пути распространения выходящего из окон экрана излучения Богданова и угол наклона плоскости отражателя по отношению к плоскости кольца составил бы примерно 45 градусов. После этого излучение Богданова отражается от отражателей и распространяется вдоль плоскости кольца, создавая горизонтальную фотонную тягу. Это горизонтальная тяга излучения торцевой поверхности основного кольца. При создании горизонтальной тяги в атмосфере в двигателе открываются не только боковые окна 13, 15, 16, 35, расположенные сзади двигателя, как при движении в вакууме, но и боковые окна, расположенные спереди двигателя 24, 25, 26, 34.

При движении летательного аппарата в атмосфере формируется два луча излучения Богданова. Передний луч и задний луч. Передний луч обладает значительно меньшим потоком излучения, чем задний луч. Передний луч расталкивает налетающий спереди на летательный аппарат во время движения поток внешней среды, например поток газа атмосферы, силой рассеяния излучения. Таким образом, удается значительно уменьшить силу сопротивления среды. Задний луч обладает значительно большей мощностью и распространяется в противоположном направлении, в направлении, противоположном движению корабля. Векторная разность между силой давления на отражатели излучения заднего и переднего потоков излучения составляет горизонтальную фотонную тягу двигателя.

ИСТОЧНИКИ ИНФОРМАЦИИ

1. Ю.А.Бауров, В.М.Огарков. Способ перемещения объекта в пространстве и устройство для его осуществления. Физическая мысль России. 1, 1994, август, с. 66.

2. В. А.Чернобров. Энциклопедия непознанного. М., 1998, с. 104.

3. Игорь Царев. Энциклопедия чудес. М., 1998, с. 413.

4. Гороскоп. 10, 1999, с. 3.

5. И.Г.Богданов. Магнитная катушка Богданова. Патент 2123215. Приоритет от 19.09.1997.

6. Б.М.Яворский, А.А.Детлаф. Справочник по физике. 1996, с. 283.

7. Космические двигатели: Состояние и перспективы. М., 1988.

8. Брехна Г. Сверхпроводящие магнитные системы. 1976.

9. Богданов И. Г. ЭлектроракетныйДвигательБогданова. Патент 2046210. Заявка 5064411. Приоритет изобретения 5 октября 1992.

10. Кейлин В. Е. , Черноплеков Н. А. Техническая сверхпроводимость, сверхпроводящие магнитные системы. М., 1988.

11. Физические величины. Справочник. Под редакцией Григорьева И.С., Мейлихова Е.З. М., 1991, с. 448.

12. Дюдерштадт Дж. , Мозес Г. Инерциальный термоядерный синтез. Пер. с англ. М., 1984.

13. Л.Д.Ландау, Е.М.Лифшиц. Теория поля. М., 1973, с. 124.

14. Физическая энциклопедия. Том 3. М., 1992, с. 601.

15. Ф.Качмарек. Введение в физику лазеров. М., 1981, с. 530.

16. Л.Д.Ландау, Е.М.Лифшиц. Теория поля. М., 1973, с. 280.

17. Б.М.Яворский, А.А.Детлаф. Справочник по физике. 1996, с. 705.

18. Савелий Кашницкий. Смерть подобна стрижке волос. Московский Комсомолец. 24 декабря 1999, с. 4.

19. В. П.Бурдаков, Ю.И.Данилов. Физические проблемы космической тяговой энергетики. 1969, с. 154.

20. Физическая энциклопедия. Том 1. М., 1988, с. 565.

21. Физическая энциклопедия. Том 2. М., 1990, с. 252.

22. Физическая энциклопедия. Том 3. М., 1992, с. 116.

23. Физическая энциклопедия. Том 3. М., 1992, с. 119.

24. Физическая энциклопедия. Том 1. М., 1988, с. 293.

25. Физическая энциклопедия. Том 2. М., 1990, с. 664.

26. В. П.Бурдаков, Ю.И.Данилов. Физические проблемы космической тяговой энергетики. 1969, с. 37.

27. В. П.Бурдаков, Ю.И.Данилов. Физические проблемы космической тяговой энергетики. 1969, с. 36.

28. Ю. А. Бауров, Б.М.Серегин, А.В.Черников. Экспериментальные исследования взаимодействия сильноточных систем с физическим вакуумом и реализация нового принципа движения. Физическая мысль России. 1, 1994, август, с. 66.

29. Ю. А. Бауров. О структуре физического пространства и новом взаимодействии в природе. Физическая мысль России. 1, 1994, август, с. 18.

30. Физическая энциклопедия. Том 1. М., 1988, с. 569.

31. Физическая энциклопедия. Том 4. М., 1994, с. 405.

32. Ю. А. Бауров, Б.М.Серегин, А.В.Черников. Экспериментальные исследования взаимодействия сильноточных систем с физическим вакуумом и реализация нового принципа движения. Физическая мысль России. 1, 1994, август, с. 1.

33. Ю. А. Бауров, Е. Ю.Клименко, С.И.Новиков. ДАН, 1990, т. 315, 5, с. 1116-1120.

34. Ю.А.Бауров, П.М.Рябов. ДАН, 1992, т. 326, 1, с. 73-77.

35. Ю. А.Бауров. В сб.: Физика плазмы и некоторые вопросы общей физики. ЦНИИМАШ, 1990, с. 71-83, 84-91.

36. Ю.Н.Бабаев, Ю.А.Бауров. Препринт ИЯИ АН СССР, П-0362. М., 1984.

37. Ю.Н.Бабаев, Ю.А.Бауров. Препринт ИЯИ АН СССР, П-0368. М., 1985.

ФОРМУЛА ИЗОБРЕТЕНИЯ

1. Двигатель для создания тяги, содержащий систему электропитания, систему индукционных катушек, устройство вращения, состоящее из статора и ротора, содержащего кольцо с вращаемым веществом, обеспечивающих электромагнитное излучение, отличающийся тем, что содержит проводящий экран для экранирования электромагнитного излучения с, по крайней мере, одним окном, при этом рядом с окном выполнена проводящая крышка и устройство перемещения крышки.
2. Двигатель для создания тяги по п. 1, отличающийся тем, что экран выполнен в виде фигуры вращения, при этом внутри экрана выполнена камера с полостью.
3. Двигатель для создания тяги по п. 2, отличающийся тем, что экран и камера с полостью установлены внутри каркаса, выполненного в виде многогранника.
4. Двигатель для создания тяги по п. 2, отличающийся тем, что вокруг оси устройства вращения выполнена, по крайней мере, одна система роликов, соединенных с устройством вращения.
5. Двигатель для создания тяги по п. 2, отличающийся тем, что одна из индукционных катушек выполнена вокруг ротора, при этом плоскости витков катушки параллельны оси ротора.
6. Двигатель для создания тяги по п. 5, отличающийся тем, что кольцо ротора содержит, по крайней мере, один виток обмотки, намотанной на кольцо, при этом обмотка электрически изолирована от кольца и занимает угловой сегмент кольца не более половины поверхности кольца, а ось витка лежит в плоскости кольца.
7. Двигатель для создания тяги по п. 6, отличающийся тем, что обмотка содержит сверхпроводник.
8. Двигатель для создания тяги по п. 1, отличающийся тем, что вращаемое вещество содержит двумерный проводник.
9. Двигатель для создания тяги по п. 8, отличающийся тем, что плоскость максимальной проводимости двумерного проводника перпендикулярна оси кольца.
10. Двигатель для создания тяги по п. 8, отличающийся тем, что двумерный проводник выполнен в виде проводящей пленки.
11. Двигатель для создания тяги по п. 8, отличающийся тем, что внутри кольца выполнен криостат.
12. Двигатель для создания тяги по п. 11, отличающийся тем, что содержит магнитную катушку, выполненную внутри криостата, которая имеет, по крайней мере, одну пару сверхпроводящих обмоток, выполненных одна вдоль другой и запитанных токами противоположных направлений.
13. Двигатель для создания тяги по п. 1, отличающийся тем, что вращаемое вещество содержит слоистый кристалл, при этом плоскость максимальной проводимости слоистого кристалла перпендикулярна оси кольца.
14. Двигатель для создания тяги по п. 3, отличающийся тем, что содержит, по крайней мере, один отражатель, выполненный в виде зеркала, содержащего, по крайней мере, один проводящий слой с возможностью отражать электромагнитное излучение, причем отражатель выполнен около окна.
15. Двигатель для создания тяги по п. 14, отличающийся тем, что содержит, по крайней мере, одно устройство перемещения отражателя, соединенное с устройством вращения.
16. Двигатель для создания тяги по п. 15, отличающийся тем, что содержит, по крайней мере, одно устройство поворота отражателя, соединенное с устройством вращения.
17. Двигатель для создания тяги по п. 16, отличающийся тем, что отражатель содержит многослойную структуру с двумерными проводниками.
18. Двигатель для создания тяги по п. 3, отличающийся тем, что внутренняя, обращенная к устройству вращения поверхность экрана выполнена в виде многослойной структуры с двумерными проводниками.
19. Двигатель для создания тяги по одному из пп. 8, 17 или 18, отличающийся тем, что энергия Ферми материала слоя двумерного проводника с ростом расстояния от поверхности ротора в двух соседних слоях либо не меняется, либо возрастает.
20. Двигатель для создания тяги по п. 1, отличающийся тем, что содержит подвес, соединенный с экраном, с устройством вращения и ротором, обеспечивающий возможность свободного вращения устройства вращения при изменении угла наклона экрана.
21. Двигатель для создания тяги по п. 20, отличающийся тем, что подвес выполнен в виде карданового подвеса.
22. Двигатель для создания тяги по п. 1, отличающийся тем, что содержит, по крайней мере, одну дополнительную катушку продольного магнитного поля, выполненную с возможностью создавать во вращающемся веществе магнитное поле вдоль оси вращения вещества.
23. Двигатель для создания тяги по п. 22, отличающийся тем, что дополнительные катушки продольного магнитного поля выполнены вокруг оси ротора.
24. Двигатель для создания тяги по п. 1, отличающийся тем, что содержит, по крайней мере, один ускоритель электронов с источником электронов, при этом источник электронов выполнен около ротора и содержит, по крайней мере, один эмиссионный катод.
25. Двигатель для создания тяги по п. 1, отличающийся тем, что содержит более двух телескопических ножек, выполненных с возможностью менять свою длину, втягиваться внутрь двигателя, либо прижиматься к двигателю.
26. Двигатель для создания тяги по п. 1, отличающийся тем, что содержит стыковочные устройства, выполненные с возможностью состыковать, по крайней мере, два двигателя вместе, и, по крайней мере, один компьютер, управляющий работой двигателя, причем после стыковки двигателей компьютеры объединяются в единую локальную вычислительную сеть.

НОВЫЕ СТАТЬИ И ПУБЛИКАЦИИ
	Технология изготовления универсальных муфт для бесварочного, безрезьбового, бесфлянцевого соединения отрезков труб в трубопроводах высокого давления (имеется видео)
	Технология очистки нефти и нефтепродуктов
	О возможности перемещения замкнутой механической системы за счёт внутренних сил
	Свечение жидкости в тонких диэлектрических каналох
	Взаимосвязь между квантовой и классической механикой
	Миллиметровые волны в медицине. Новый взгляд. ММВ терапия
	Магнитный двигатель
	Источник тепла на базе нососных агрегатов
