ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2099548
ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ РАБОТАЮЩИЙ НА ВОДЕ И СПОСОБ ЕГО РАБОТЫ

ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ РАБОТАЮЩИЙ НА ВОДЕ И СПОСОБ ЕГО РАБОТЫ. АЛЬТЕРНАТИВНЫЙ ДВИГАТЕЛЬ. АЛЬТЕРНАТИВНЫЙ ДВИЖИТЕЛЬ. НОУ ХАУ. ВНЕДРЕНИЕ. ПАТЕНТ. ТЕХНОЛОГИИ.

ИЗОБРЕТЕНИЕ. ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ РАБОТАЮЩИЙ НА ВОДЕ И СПОСОБ ЕГО РАБОТЫ (ВАРИАНТЫ). Патент Российской Федерации RU2099548

Имя заявителя: Кащеев Владимир Сергеевич
Имя изобретателя:Кащеев Владимир Сергеевич
Имя патентообладателя: Кащеев Владимир Сергеевич
Адрес для переписки:
Дата начала действия патента: 1994.11.29

Смотра так же: Технология реконструкции серийного воздушного поршневого компрессора в двигатель нового принципа действия, работающего на воде

Использование: в двигателях внутреннего сгорания.

Сущность изобретения: ДВС по первому варианту выполнения включает образующие камеру сгорания (4), цилиндр (1) с головкой (3) и поршень (2), подпоршневая полость (5) которого сообщена с атмосферой. В головке (3) цилиндра размещены: впускной клапан (6), сообщающий камеру сгорания (4) с атмосферой при движении поршня (2) к НМТ и обратные клапаны (7), обеспечивающие выпуск в атмосферу продуктов из камеры сгорания. Камера сгорания (4) выполнена с предкамерами (8), в каждой из которых установлен клапан (9) подачи гремучего газа и свеча зажигания (10). Предпочтительно предкамеры выполнены в боковой стенке цилиндра над поршнем при его нахождении в НМТ. Способ работы двигателя включает сообщение камеры сгорания с атмосферой при движении поршня к НМТ, а и герметизацию камеры сгорания, подачу и воспламенение топливной смеси, производимые при приближении поршня к НМТ. В качестве топливной смеси используют гремучий газ. ДВС по второму варианту выполнения включает камеру сгорания (4), образованную цилиндром (1) с головкой (3) и поршнем (2), подпоршневая полость (5) которого сообщена с атмосферой. В головке (3) размещены клапан (9) подачи топливной смеси и свеча зажигания (10). В боковой стенке цилиндра (1) над поршнем при его расположении в НМТ установлены обратные клапаны (7), обеспечивающие выпуск продуктов из камеры сгорания (4) в атмосферу. Способ работы такого двигателя включает подачу в камеру сгорания топливной смеси и воспламенение ее - при приближении поршня к ВМТ, и выпуск через обратные клапаны продуктов из камеры сгорания - при приближении поршня к НМТ. Двигатели работают по двухтактному циклу, причем в двигателе по первому варианту рабочим является ход поршня к ВМТ, в двигателе по второму варианту рабочими являются оба хода.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретения касаются двигателей внутреннего сгорания, используемых в различных отраслях промышленности и представляющих собой наиболее массовый тип силовых установок.

Известен двигатель внутреннего сгорания, включающий образующие камеру сгорания цилиндр с головкой и поршень и размещенный в головке цилиндра впускной клапан, сообщающий камеру сгорания с атмосферой при движении поршня от верхней мертвой точки к нижней (Двигатель внутреннего сгорания. Устройство и работа поршневых и комбинированных двигателей. М. Машиностроение, 1990, с. 5, рис. 1, рис. 4, с. 16-18).

Известно размещение в головке цилиндра двигателя клапана подачи топливной смеси и свечи зажигания (там же, с. 146-148, рис. 111). Подпоршневая полость в известных двигателях обычно находится под атмосферным давлением (там же, с. 66).

Способ работы известного двигателя включает следующие процессы (там же, с. 16-18, рис. 4):

  • впуск, при котором поршень движется от верхней мертвой точки к нижней, а камера сгорания сообщена с атмосферой;
  • сжатие, при котором поршень движется от нижней мертвой точки к верхней, а камера сгорания герметизирована; при приближении поршня к верхней мертвой точке в камеру сгорания впрыскивают топливо и воспламеняют его;
  • сгорание и расширение (рабочий ход), при котором поршень движется от верхней мертвой точки к нижней, а камера сгорания герметизирована;
  • выпуск, при котором поршень движется от нижней мертвой точки к верхней, а камера сгорания сообщена с атмосферой.

В известных поршневых двигателях внутреннего сгорания газы, образующиеся при сгорании топлива, давят на поршень, перемещая его в цилиндре; поступательное перемещение поршня кривошипно-шатунным механизмом преобразуется во вращение коленчатого вала.

Известно, что отработавшие газы двигателей внутреннего сгорания являются одним из основных факторов загрязнения окружающей среды и включают оксиды углерода, азота, углеводороды, альдегиды, свинец и др. (см. там же, с. 34-36).

Настоящие изобретения направлены на создание экологически безопасного двигателя внутреннего сгорания.

Согласно первому варианту выполнения двигатель внутреннего сгорания включает камеру сгорания, образованную цилиндром с головкой и поршнем, подпоршневая полость находится под атмосферным давлением, размещенный в головке цилиндра впускной клапан, сообщающий камеру сгорания с атмосферой при движении поршня от верхней мертвой точки к нижней, клапан подачи топливной смеси и свечу зажигания и отличается тем, что в головке цилиндра установлен, по крайней мере, один обратный клапан, обеспечивающий выпуск в атмосферу продуктов из камеры сгорания, а камера сгорания выполнена, по крайней мере, с одной предкамерой, в которой установлен клапан подачи топливной смеси и свеча зажигания.

Такое выполнение обеспечивает выхлоп через обратный клапан продуктов из камеры сгорания, резкое снижение давления с образованием разности давлений, действующих на поршень.

Отличие первого варианта выполнения двигателя состоит и в том, что предкамера выполнена в боковой стенке цилиндра над поршнем при его расположении в нижней мертвой точке.

Такое выполнение позволяет ориентировать фронт пламени в направлении выхлопа продуктов из камеры сгорания и получить большее разряжение.

Изобретение, относящееся к способу работы двигателя внутреннего сгорания, при котором при движении поршня от верхней мертвой точки к нижней камеру сгорания сообщают с атмосферой, герметизируют камеру сгорания, подают топливную смесь и воспламеняют ее, отличается тем, что герметизацию камеры сгорания, подачу топливной смеси и воспламенение ее осуществляют при приближении поршня к нижней мертвой точке.

При таком выполнении операций обеспечивается двухтактная работа двигателя с рабочим ходом при движении поршня от нижней мертвой точки к верхней.

Отличие предлагаемого способа состоит и в том, что в качестве топливной смеси предлагается использовать гремучий газ, например, получаемый электролизом воды.

Единственным соединением, образующимся в результате сгорания такой топливной смеси, является вода, а отработавшие газы представляют собой увлажненный воздух.

Второй вариант выполнения двигателя внутреннего сгорания, включающего камеру сгорания, образованную цилиндром с головкой и поршнем, подпоршневая полость которого находится под атмосферным давлением, и размещенные в головке цилиндра клапан подачи топливной смеси и свечу зажигания отличается тем, что в боковой стенке цилиндра над поршнем при его расположении в нижней мертвой точке установлен, по крайней мере, один обратный клапан, обеспечивающий выпуск продуктов из камеры сгорания.

Такое выполнение позволяет использовать энергию, выделяющуюся при сгорании топливной смеси, для перемещения поршня с выпуском отработавших газов при приближении поршня к нижней мертвой точке; при этом происходит резкое снижение давления в камере сгорания и ее герметизация с образованием разности давлений, действующих на поршень.

Изобретение, касающееся способа работы второго варианта выполнения двигателя состоит в том, что при приближении поршня к верхней мертвой точке в камеру сгорания подают топливную смесь и воспламеняют ее, а и производят выпуск продуктов из камеры сгорания и отличается тем, что выпуск продуктов из камеры сгорания осуществляется через обратный клапан при приближении поршня к нижней мертвой точке.

При таком выполнении операций оба хода поршня в цикле являются рабочими: к нижней мертвой точке под давлением газов, действующих на поршень со стороны камеры сгорания; к верхней мертвой точке под атмосферным давлением, действующим на поршень со стороны подпоршневой полости.

На фиг. 1 приведен первый вариант выполнения двигателя в разрезе; на фиг. 2 второй вариант выполнения двигателя внутреннего сгорания в разрезе.

ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ РАБОТАЮЩИЙ НА ВОДЕ И СПОСОБ ЕГО РАБОТЫ (ВАРИАНТЫ). Патент Российской Федерации RU2099548

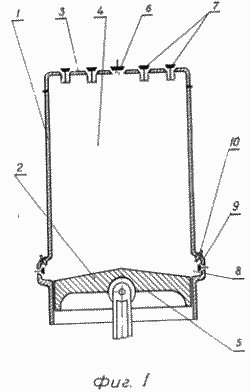

Первый вариант выполнения двигателя внутреннего сгорания (фиг. 1) включает цилиндр 1, в котором размещен поршень 2, связанный, например, кривошипно-шатунным механизмом с коленчатым валом двигателя (на фиг. 1 не показаны). Цилиндр 1 снабжен головкой 3, образующей совместно со стенками цилиндра 1 и днищем поршня 2 камеру сгорания 4. Подпоршневая полость 5 сообщена с атмосферой. В головке 3 цилиндра установлены:

впускной клапан 6, сообщающий камеру сгорания 4 с атмосферой при движении поршня 2 от верхней мертвой точки к нижней и приводимый, например, от распределительного вала двигателя (на фиг. не показан);

обратные клапаны 7, обеспечивающие выхлоп в атмосферу продуктов из камеры сгорания 4 и герметизирующие камеру после осуществления выхлопа.

Камера сгорания 4 выполнена по крайней мере с одной предкамерой 8, в которой установлен приводимый, например, от распределительного вала клапан 9 подачи топливной смеси и свеча зажигания 10. Предпочтительно предкамеру 8 (или предкамеры) выполнить в боковой стенке цилиндра 1 над поршнем при его расположении в нижней мертвой точке.

Двигатель по первому варианту выполнения работает следующим образом.

При движении поршня 2 от верхней мертвой точки к нижней впускной клапан 6 открыт и камера сгорания 4 сообщена с атмосферой. Давление, действующее на обе стороны поршня 2, одинаково и равно атмосферному.

При приближении поршня 2 к нижней мертвой точке герметизируют камеру сгорания 4, закрывая впускной клапан 6; через клапаны 9 в предкамеры 8 подают топливную смесь и воспламеняют ее. В качестве топливной смеси используют стехиометрическую смесь водорода с кислородом, так называемый гремучий газ.

При сгорании топливной смеси резко повышается давление в камере сгорания 4; этим давлением открываются установленные в головке 3 цилиндра обратные клапаны 7 и происходит выхлоп в атмосферу продуктов из камеры сгорания. Давление в камере сгорания 4 резко понижается и обратные клапаны 7 закрываются, герметизируя камеру сгорания 4.

Поршень 2 атмосферным давлением, действующим со стороны подпоршневой полости 5, перемещается от нижней мертвой точки к верхней, совершая рабочий ход.

По достижении поршнем 2 верхней мертвой точки открывается впускной клапан 6 и цикл повторяется.

Способ работы двигателя внутреннего сгорания по первому варианту выполнения состоит в:

  • сообщении камеры сгорания с атмосферой при движении поршня от верхней мертвой точки к нижней;
  • герметизации камеры сгорания, подаче топливной смеси и воспламенении ее при приближении поршня к нижней мертвой точке.

Ход поршня от нижней мертвой точки к верхней является рабочим ходом и осуществляется под действием атмосферного давления со стороны подпоршневой полости 5.

ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ РАБОТАЮЩИЙ НА ВОДЕ И СПОСОБ ЕГО РАБОТЫ (ВАРИАНТЫ). Патент Российской Федерации RU2099548

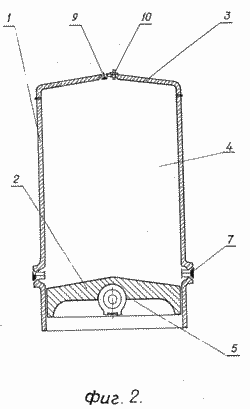

Второй вариант выполнения двигателя (фиг. 2, одинаковые элементы двигателя обозначены теми же позициями) включает цилиндр 1 с поршнем 2, образующие совместно с головкой 3 цилиндра камеру сгорания 4. Подпоршневая полость 5 сообщена с атмосферой. В головке 3 цилиндра размещены клапан 9 подачи топливной смеси и свеча зажигания 10.

В боковой стенке цилиндра 1 выше поршня, когда он находится в нижней мертвой точке, установлен, по крайней мере, один обратный клапан 7, обеспечивающий выхлоп из камеры сгорания 4 продуктов при приближении поршня к нижней мертвой точке.

РАБОТАЕТ ПРЕДЛАГАЕМЫЙ ДВИГАТЕЛЬ СЛЕДУЮЩИМ ОБРАЗОМ

При приближении поршня 2 к верхней мертвой точке в камеру сгорания 4 через клапан 9, приводимый, например, от распределительного вала, подают топливную смесь гремучий газ, и воспламеняют его. Давление в камере сгорания резко возрастает и, воздействуя на поршень 2, перемещает его к нижней мертвой точке. При приближении поршня к нижней мертвой точке в зону повышенного давления попадает обратный клапан 7, через который происходит выхлоп продуктов из камеры сгорания с резким понижением давления в ней ниже атмосферного. Продукты сгорания топливной смеси, представляющие собой водяной пар и остающиеся в камере сгорания, конденсируются, понижая абсолютную величину давления в камере сгорания и поршень под давлением, действующим со стороны подпоршневой полости 5, перемещается от нижней мертвой точки к верхней. Затем цикл повторяется.

Способ работы двигателя по второму варианту выполнения состоит в:

  • подаче топливной смеси в камеру сгорания и воспламенении смеси при приближении поршня к верхней мертвой точке;
  • выпуске продуктов из камеры сгорания через обратный клапан при приближении поршня к нижней мертвой точке.

Таким образом, двигатель по второму варианту выполнения работает по двухтактному циклу, причем оба такта являются рабочими:

  • при движении поршня к нижней мертвой точке за счет использования энергии, получаемой от сжигания топливной смеси;
  • при движении поршня к верхней мертвой точке за счет использования атмосферного давления.

Если в известных двигателях внутреннего сгорания энергия, получаемая при сжигании топлива, должна обеспечить приложение к поршню со стороны камеры сгорания сил, достаточных для преодоления инерции поступательно и вращательно движущихся частей, трения и полезного сопротивления потребителя энергии, то в предлагаемом двигателе по первому варианту выполнения энергия топлива расходуется на эвакуацию продуктов из камеры сгорания; перемещение поршня при рабочем ходе и работа против основных сил сопротивления выполняется атмосферным давлением, действующим со стороны подпоршневой полости.

Понятно, что энергозатраты при этом будут несопоставимо ниже энергозатрат в известных двигателях внутреннего сгорания.

В двигателе по второму варианту выполнения преследуется цель добиться цикла, в котором первый такт осуществлялся бы как рабочий ход в двигателе традиционной конструкции, а второй с использованием атмосферного давления, в соответствии с основной идеей двигателя по первому варианту выполнения.

Выбрасываемые из камеры сгорания продукты представляют собой:

  • в двигателе по первому варианту выполнения увлажненный воздух;
  • в двигателе по второму варианту выполнения воду и ее пары.

Относительно низкая теплопроизводительность водородного топлива позволяет снять весьма высокие требования к материалам деталей двигателя, упростить конструкции основных деталей поршневой группы, механизма газораспределения, системы охлаждения и т.д.

Понятно, что получение топливной смеси для силовой установки транспортного средства с предлагаемым двигателем внутреннего сгорания может осуществляться электролизом воды в электролизере, установленном на этом транспортном средстве.

ФОРМУЛА ИЗОБРЕТЕНИЯ

  1. Двигатель внутреннего сгорания, включающий образующие камеру сгорания цилиндр с головкой и поршень, подпоршневая полость которого находится под атмосферным давлением, размещенный в головке цилиндра впускной клапан, сообщающий камеру сгорания с атмосферой при движении поршня от верхней мертвой точки к нижней, клапан подачи топливной смеси и свечу зажигания, отличающийся тем, что в головке цилиндра установлен по крайней мере один обратный клапан, обеспечивающий выпуск в атмосферу продуктов из камеры сгорания, а камера сгорания выполнена по крайней мере с одной предкамерой, в которой установлен клапан подачи топливной смеси и свеча зажигания.

  2. Двигатель по п. 1, отличающийся тем, что предкамера выполнена в боковой стенке цилиндра над поршнем при его расположении в нижней мертвой точке.

  3. Способ работы двигателя внутреннего сгорания, при котором при движении поршня от верхней мертвой точки к нижней камеру сгорания сообщают с атмосферой, герметизируют камеру сгорания, подают топливную смесь и воспламеняют ее, отличающийся тем, что герметизацию камеры сгорания, подачу топливной смеси и ее воспламенение осуществляют при приближении поршня к нижней мертвой точке.

  4. Способ по п. 3, отличающийся тем, что в качестве топливной смеси используют гремучий газ.

  5. Двигатель внутреннего сгорания, включающий камеру сгорания, образованную цилиндром с головкой и поршнем, подпоршневая полость которого находится под атмосферным давлением, размещенные в головке цилиндра клапан подачи топливной смеси и свечу зажигания, отличающийся тем, что в боковой стенке цилиндра над поршнем при его расположении в нижней мертвой точке установлен по крайней мере один обратный клапан, обеспечивающий выпуск продуктов из камеры сгорания.

  6. Способ работы двигателя внутреннего сгорания, при котором при приближении поршня к верхней мертвой точке в камеру сгорания подают топливную смесь и воспламеняют ее, а и производят выпуск продуктов из камеры сгорания, отличающийся тем, что выпуск продуктов из камеры сгорания осуществляют через обратный клапан при приближении поршня к нижней мертвой точке.

Версия для печати
Автор:
Кащеев Владимир Сергеевич
P.S. Материал защищён.
Дата публикации 08.03.2005гг
