ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2131206
БРИЛЛИАНТ "САХАКАТ"
Имя заявителя: Акционерная компания "Туймаада Даймонд"
Имя изобретателя: Наумов В.В.; Сивцев В.И.; Слободчиков П.А.; Еремеев С.Н.; Николаев П.И.
Имя патентообладателя: Акционерная компания "Туймаада Даймонд"
Адрес для переписки: 677000, Россия, Якутск, ул.Орджоникидзе 5, А.К. "Туймаада Даймонд" информационный отдел Н.П.Соломоновой
Дата начала действия патента: 1993.07.13
Использование: в ювелирной промышленности, огранка алмазов в бриллианты. Сущность изобретения: бриллиант состоит из короны, рундиста и павильона. Корона имеет площадку, основные грани, клинья площадки и парные четырехугольники короны. Павильон содержит основные грани и парные четырехугольники. Угол наклона граней короны составляет 16,5±1o, а угол наклона парных четырехугольников короны - 54,74±1o. Угол наклона основных граней павильона образует 42,5±1o, а угол наклона парных четырехугольников павильона 47,5±1o. Диаметр площадки составляет 40,0±2%, высота короны - 18,4±2%, глубина павильона - 48,1±2%, а высота рундиста не превышает 2,0% от диаметра рундиста.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к изделиям ювелирной промышленности, а именно к видам огранки алмазов в бриллианты.
Известен ювелирный камень, состоящий из павильона, рундиста и коронки с площадкой. Угол наклона граней первого яруса к плоскости рундиста составляет 32-36o, а угол наклона граней второго яруса к плоскости рундиста составляет 30-34o, причем разница между углами наклона граней первого и второго ярусов составляет 2-6o, при этом первый и второй ярусы образованы гранями и парными клиньями, причем парные клинья первого яруса выполнены под углом 40-45o, а парные клинья второго яруса - под углом 15-25o (А.С. СССР N 1618378, кл. A 44 C 17/00, 1991).
Наиболее близким к предлагаемому техническому решению является огранка бриллианта по Толковскому. Бриллиант Толковского состоит из коронки, рундиста и павильона. Коронка имеет площадку, основные грани, клинья площадки и клинья коронки. Павильон содержит основные грани и клинья павильона. Угол наклона основных граней коронки составляет 34,5o, а угол наклона основных граней павильона 40,75o. Диаметр площадки составляет 53,0%, высота коронки - 16,2%, глубина павильона - 43,1%, а высота рундиста не превышает 2,0% от диаметра рундиста (Н.И.Корнилов, Ю.П.Солодова. Ювелирные камни.- М.: Недра, 1983. - С.52-53).
Однако известная форма огранки по Толковскому имеет следующие недостатки: коэффициент использования алмазного сырья в форме октаэдра не превышает 50,0% и узок телесный угол, под которым наблюдается значительная средняя мощность рассеянного света, возникающего от случайно падающего пучка света, т.е. узка область углов любования бриллиантом.
Задачей, на решение которой направлено заявляемое изобретение, является повышение коэффициента использования алмазного сырья и расширение области углов любования бриллиантом.
 |  |  |
 | ||

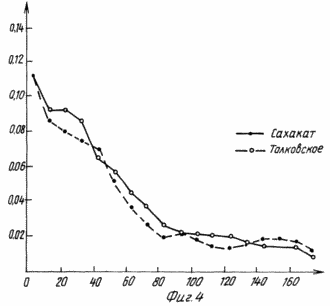

На фиг. 1 изображен предлагаемый бриллиант "Сахакат" - вид сверху; на фиг. 2 - вид сбоку; на фиг.3 - вид снизу; на фиг.4 приведены в условных единицах графики угловых распределений средней мощности света, рассеянного в единицу телесного угла, рассчитанные численно методом Монте-Карло для предлагаемого бриллианта "Сахакат" и для бриллианта Толковского.
Бриллиант состоит из коронки 1, рундиста 2 и павильона 3. Коронка имеет площадку 4, основные грани 5 в форме четырехугольников, прилегающие к площадке грани 6 в форме треугольника, парные четырехугольники 7. Павильон состоит из основных граней 8 и парных четырехугольников 9. Углы наклонов плоскости рундиста основных граней короны 16,5±1o, парных четырехугольников коронки 54,74±1o, основных граней павильона 42,5±1o, парных четырехугольников павильона 47,5±1o, причем диаметр площадки равен 40,0±2%, высота коронки 18,4±2%, глубина павильона 48,1±2%, а высота рундиста не превышает 2,0% от диаметра рундиста. На фиг.4 но осям абсцисс отложены углы наблюдения в градусах, отсчитанные от внешней нормали к площадке. Участки графиков 90 - 180o описывают лучи света, потерянные для наблюдателя.
Как видно из графиков, оптические свойства предлагаемого бриллианта "Сахакат" в пределах углов 0-80o превосходят бриллиант Толковского, что позволяет расширить области углов любования им. Для предлагаемого бриллианта "Сахакат" суммарная средняя мощность света, рассеянного в верхнюю полусферу в 1,19 раз больше, чем для бриллианта Толковского.
При огранке предлагаемого бриллианта коэффициент использования алмазного сырья в форме октаэдра на 17,5% выше, чем при огранке по Толковскому.
Предлагаемый бриллиант позволяет повысить коэффициент использования алмазного сырья с одновременным расширением области любования бриллиантом за счет выбранной формы и пропорций бриллианта.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Бриллиант, состоящий из павильона, рундиста, коронки и площадки, при этом павильон и коронка выполнены с ярусами граней, расположенными под углом к плоскости рундиста, а высота рундиста не превышает 2% от диаметра рундиста, отличающийся тем, что грани ярусов павильона и коронки, прилегающих к рундисту выполнены в виде парных четырехугольников, при этом углы наклона к плоскости рундиста парных четырехугольников коронки составляют 54,74±1o, парных четырехугольников павильона 47,5±1o, а углы наклона основных граней коронки к плоскости рундиста составляют 16,5 ± 1o, основных граней павильона 42,5±1o, причем диаметр площадки равен 40,0±2%, высота коронки 18,4±2%, глубина павильона 48,1±2% от диаметра рундиста.
