ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2165817
СМЕСЬ ФОРМОВОЧНАЯ ДЛЯ ИЗГОТОВЛЕНИЯ ОТЛИВОК ЮВЕЛИРНЫХ ИЗДЕЛИЙ

Имя заявителя: Закрытое акционерное общество "Инвестиционно-финансовая компания "Ромекс-инвест"
Имя изобретателя: Кондаков Е.Н.
Имя патентообладателя: Закрытое акционерное общество "Инвестиционно-финансовая компания "Ромекс-инвест"
Адрес для переписки: 195220, Санкт-Петербург, а/я 372, Станковскому В.М.
Дата начала действия патента: 2000.03.28

Смесь предназначена для литья по выплавляемым моделям отливок ювелирных изделий из сплавов драгоценных и цветных металлов. Порошковая смесь для изготовления форм, затворяемая водой при формовке, содержит кристобалита 48 - 78 мас.%, высокопрочного гипса 20 - 50 мас.%, калиевой селитры 0,5 - 2,0 мас.% и остальное - дигидрофосфат калия. Используется кристобалит с примесью тридимита и аморфного кварца не более 20% или 40%, оксидов щелочных металлов не более 2%. Смесь является мелкодисперсной и обладает высокими прочностными характеристиками, что обеспечивает высокое качество отливок.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к процессу литья по выплавляемым моделям для отливок ювелирных изделий из сплавов драгоценных и цветных металлов, в частности к составам формовочных смесей.

Известна отечественная формовочная смесь "Ювелирная" следующего состава, вес%, [1]:

Динас ЭД - 60-64

Гипс - 10-12

Ортофосфорная кислота - 0,03-1,0

Вода - Остальное

С целью повышения качества отливок была разработана улучшенная по составу формовочная смесь "Ю-КЕН", вес %, [2]:

Обожженный кварцит - 52-57

Гипс - 15-20

Дигидрофосфат - 0-2,2

Вода - Остальное

Формовочная смесь "Ю-КЕН" выпускается вместо смеси "Ювелирная".

В состав смеси "Ю-КЕН" вместо динаса, имеющего около 20% кристобалита, введен обожженный кварцит, в котором 30-40% кристобалита и меньше вредных примесей. Кроме этого, вместо жидкой ортофосфорной кислоты, которая при формовке очень точно дозированно вливалась в воду, в порошковую смесь из обожженного кварцита и гипса был введен порошковый дигидрофосфат. Таким образом, порошковая формовочная смесь "Ю-КЕН", так же как и импортные порошковые смеси затворяется водой без кислот. Качество отливок с использованием смеси "Ю-КЕН" было все же ниже, чем у отливок, полученных из зарубежных смесей, так как там использовался чистый кристобалит.

В последние годы в России появились новые зарубежные формовочные смеси, (например, формовочная смесь "KERR" фирмы Kerr Manufacturing Company, США [3]), состоящие из порошковых компонентов более тонкого помола, что позволяет получать отливки с более высокой чистотой поверхности, что очень важно для изделий из драгоценных металлов, особенно для золота. Чем выше дисперсность порошковой смеси (тоньше помол), тем лучше чистота поверхности отливок (зеркальность) и, соответственно, меньше съем золота при шлифовке - полировке и меньше потерь золота.

В качестве прототипа выбрана смесь [4] для изготовления керамических форм и стержней при производстве отливок художественных и ювелирных изделий. Смесь содержит, мас.%: гипс - 10,0-14,-0, динас 50,0 - 63,0, пылевидный возгон шамотного производства - 3,7-7,0, алюмохромфосфатное связующее 0,003-0,02 и остальное - воду. Для снижения вязкости гипсовой смеси и повышения прочности керамических форм перед перемешиванием ингредиентов производят обработку водного раствора алюмохромфосфатного связующего наносекундными электромагнитными импульсами.

Задачей настоящего изобретения являетсяразработка состава мелкодисперсной формовочной смеси с высокими технологическими параметрами, а именно с повышенными прочностными характеристиками, повышенной текучестью и др., обеспечивающими повышение качества отливок.

Такая разработка стала возможной после создания технологии получения кристобалита из кварцевого песка [5] и изготовления специальной мельницы, футерованной пластинами из уралита для получения тонкого помола компонентов.

Поставленная задача достигается тем, что в смеси формовочной для изготовления ювелирных изделий, содержащей гипс, кремнесодержащий материал, технологическую добавку, новым согласно изобретению является введение высокопрочного - гипса, использование в качестве кремнесодержащего материала - кристобалита, а в качестве технологической добавки дигидрофосфата калия и дополнительно введение калиевой селитры при следующем соотношении компонентов, мас.%:

- Гипс - 20-50

Кристобалит - 48-78

Калиевая селитра - 0,5-2,0

Дигидрофосфат калия - Остальное

При этом используют кристобалит с примесью тримидита и аморфного кварца не более 20%, оксидов щелочных металлов не более 20%, а оксидов щелочных металлов 0,2-2,0 мас.%.

Вода у предприятия-изготовителя в порошковую смесь не вводится, а используется только у потребителей в работе.

Порошковая смесь - массовая часть (М) при работе затворяется дистиллированной водой - водная часть (В) в пропорции: на 1 кг порошковой части вводится 0,38 - 0,40 л водной части; в сертификате на партию формовочной смеси указывается как: В/М = 0,38 л/кг (т.е. водомассовое отношение 380 мл воды на 1 кг порошковой смеси).

Действие компонентов порошковой формовочной смеси следующее: гипс - связующее; кристобалит (SiO₂) - компенсатор усадки гипса в результате дегидратации при обжиге формы; дигидрофосфат калия (KH₂PO₄) - обеспечивает жидкотекучесть формовочной смесит; селитра калия (KNO₃) - обеспечивает необходимое время затвердевания формовочной смеси в 14-40 мин.

Процентное соотношение компонентов формовочной смеси определяется необходимой прочностью литейной формы и необходимым временем затвердевания смеси. Так, например, для литья филигранных отливок, имеющих тонкие сечения (до 0,3 мм), нужно использовать формовочные смеси, имеющие низкую прочность (низкое содержание гипса), так как отливки извлекаются из формы путем ее разбивки деревянным молотком (киянкой); если форма имеет высокую прочность, то тонкие сечения отливок деформируются или ломаются. Для массивных отливок весом 0,5 кг и более необходимо иметь формовочную смесь высокой прочности, т. к. непрочная форма при заливке большого количества жидкого металла размывается и разрушается.

Для вакуумирования от воздуха больших количеств формовочной смеси 15-30 кг при изготовлении больших форм для литья массивных отливок необходимо использовать смеси, имеющие начало затвердевания на 30-40 минутах, в противном случае в форме останутся пузыри воздуха, которые при заливке заполняются металлом, и отливки на поверхности будут иметь шаровые наплывы металла, что является неисправимым браком.

Новая мелкодисперсная формовочная смесь имеет размер частиц 10 - 90 мкм, что соответствует дисперсности лучших зарубежных смесей.

Технологические свойства предлагаемой в заявке формовочной смеси в сравнении со свойствами смеси-прототипа иллюстрируются таблицами:

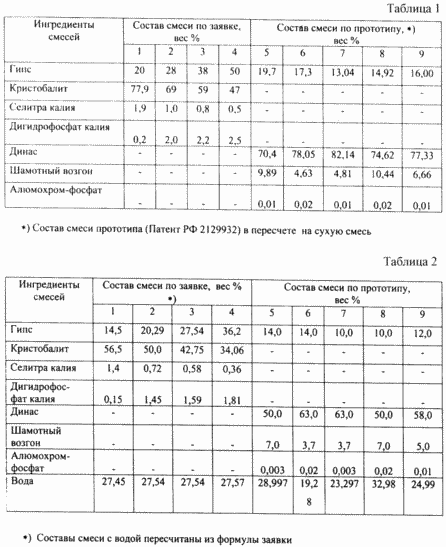

- табл. 1 - составы исследуемых смесей (сухие смеси). В столбцах 1-4 - составы по заявляемому изобретению, в столбцах 5-6 - по патенту РФ 2129932 в пересчете на сухую смесь,

- табл. 2 - составы исследуемых смесей с водным затворителем, т.е. непосредственно готовые к употреблению,

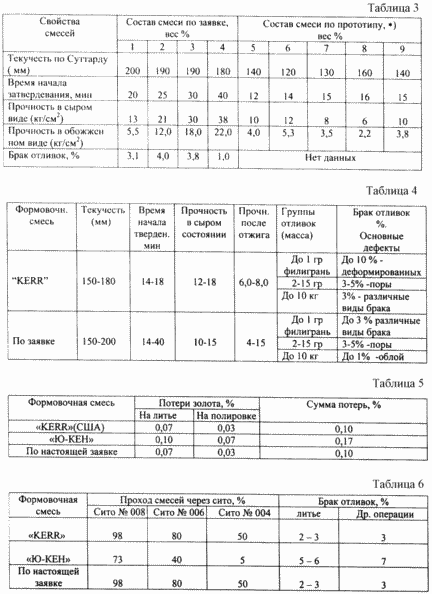

- табл. 3 - свойства составов, представленных в табл. 2.

Как видно из табл. 3, прочностные характеристики заявляемой смеси существенно выше, чем в прототипе. Кроме того, при обжиге в литейных формах из заявляемой смеси не образуется трещин, поэтому отсутствует такой вид брака отливок, как облой (тонкие наплывы металла на поверхности отливок). Смеси по заявке имеют высокую текучесть - диаметр расплыва 250 г смеси - 180-220 мм. При вакуумировании смесей из них активно выходят пузырьки воздуха, поэтому дефекты отливок по шаровым наплывам незначительны. Для сравнения - смесь, выполненная согласно формуле прототипа, имеет невысокую текучесть (120-160 мм). Как показала проверка, введение в гипсовые смеси алюмохромфосфата в количестве 0,003-0,2% не позволяет достигнуть текучести выше 140-160 мм.

Применение чистого по примесям кристобалита вместо динаса, имеющего 5-6% вредных для формовочных смесей примесей (Fe, Ca, Mg), позволяет стабилизировать получение высоких технологических свойств (см. табл. 3) и высокое качество отливок. В состав заявленной формовочной смеси введена калиевая селитра, которая исполняет роль регулятора затвердевания гипса, входящего в смесь. Для производства ювелирных изделий это очень существенно, т.к. смесь используется для изготовления как очень маленьких литейных форм с количеством смеси 0,5 кг так и очень больших форм, с количеством смеси до 15-20 кг. При таком различии форм по объемам время вакуумирования колеблется от 5 до 30 мин, поэтому и время затвердевания должно существенно отличаться. Количественное соотношение используемых ингредиентов позволяет получить требуемый результат.

В табл. 4-6 представлены характеристики заявляемой смеси в сравнении с используемыми в промышленности аналогами.

Как видно из табл. 4, при использовании формовочной смеси по настоящему изобретению, в сравнении с формовочной смесью "KERR", улучшается качество отливок группы филиграни, имеющих тонкие сечения, что может быть достигнуто за счет использования формовочных смесей с меньшей прочностью. и улучшается качество отливок группы массивных сувениров, имеющих существенно больший вес (до 10 кг) за счет использования высокопрочных смесей, содержащих до 50% гипса, что позволяет избежать появления трещин в больших литейных формах.

В табл. 5 приводятся сравнительные данные формовочных смесей по потерям золота на операциях литья и полировки отливок. Как видно из табл. 5, при использовании заявленной смеси и при использовании смеси "KERR" потери золота на литье и полировке отливок практически одинаковы и почти в 2 раза меньше, чем при применении смеси "Ю-КЕН".

В табл. 6 приведены данные по дисперсности (тонкости помола) порошковых формовочных смесей при просеве их через сита с различной величиной ячеек. Данные табл. 6 показывают, что дисперсность и уровень брака отливок у смеси "KERR" и формовочной смеси по предлагаемой заявке аналогичны.

При этом возможен выпуск формовочных смесей с различной прочностью (с различным содержанием гипса), специально для групп отливок: филигранные отливки - 4-5 кгс/см²; средние отливки (кольца, серьги, кулоны) - 6-10 кгс/см²; массивные отливки (до 10 кг и более) - 11-15 кгс/см².

ИСТОЧНИКИ ИНФОРМАЦИИ

1. Авторское свидетельство СССР N 904869, МПК B 22 C 1/16, 1980 г.

2. Патент России 2105630, МПК B 22 C 1/00, 1993 г.

3. Проспект фирмы KERR Manufacturing Company (США) на формовочную смесь "KERR", 1991 г.

4. Патент РФ 2129932, МПК B 22 C 1/18, 1999 г. - прототип.

5. Патент России N 2145948, МПК C 04 B 28/26, 2000, бюл. N 6.

ФОРМУЛА ИЗОБРЕТЕНИЯ

1. Смесь формовочная для изготовления ювелирных изделий, содержащая гипс, кремнесодержащий материал, технологическую добавку, отличающаяся тем, что она содержит высокопрочный -гипс, в качестве кремнесодержащего материала - кристобалит, а в качестве технологической добавки дигидрофосфат калия и дополнительно калиевую селитру при следующем соотношении компонентов, мас.%:

-Гипс - 20 - 50

Кристобалит - 48 - 78

Калиевая селитра - 0,5 - 2,0

Дигидрофосфат калия - Остальное

2. Смесь по п.1, отличающаяся тем, что она содержит кристобалит с примесью тридимита и аморфного кварца не более 20 мас.%, а оксидов щелочных металлов 0,1 - 2,0 мас.%.

3. Смесь по п.1, отличающаяся тем, что она содержит кристобалит с примесью тридимита и аморфного кварца не более 40 мас.%, а оксидов щелочных металлов не более 2 мас.%.
