ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2244762
СПЛАВ НА ОСНОВЕ ПАЛЛАДИЯ БЕЛОГО ЦВЕТА
Имя заявителя: Открытое акционерное общество "Екатеринбургский завод по обработке цветных металлов" (ОАО "ЕЗ ОЦМ") (RU)
Имя изобретателя: Ермаков А.В. (RU); Горских Т.С. (RU); Сюткина В.И. (RU)
Имя патентообладателя: Открытое акционерное общество "Екатеринбургский завод по обработке цветных металлов" (ОАО "ЕЗ ОЦМ") (RU)
Адрес для переписки: 620014, г.Екатеринбург, пр. Ленина, 8, ОАО "ЕЗ ОЦМ", Исполнительному директору А.И.Федотову
Дата начала действия патента: 2003.11.10
Изобретение относится к области металлургии благородных металлов, в частности к сплавам на основе палладия белого цвета, предназначенным для изготовления ювелирных изделий. Предложен сплав на основе палладия белого цвета, содержащий никель, при этом он дополнительно содержит медь, цинк и индий при следующем соотношении компонентов, мас.%: палладий 85,0-90,0, никель 5,5-12,0, медь 1,5-2,0, цинк 2,0-2,5, индий 1,0-1,5. Технический результат - создание сплава на основе палладия белого цвета, близкого к платине, обладающего оптимальными физико-механическими свойствами и позволяющего изготавливать ювелирные изделия методом литья с высокой точностью, штамповки, цепевязания.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к области металлургии благородных металлов, в частности к сплавам на основе палладия, предназначенных для изготовления ювелирных изделий.
В последнее время сплавы на основе палладия получают широкое распространение в ювелирном производстве. По своим потребительским, эстетическим и технологическим свойствам и устойчивости к потускнению палладий практически не уступает платине и имеет даже ряд преимуществ. В зависимости от соотношения его в сплаве с другими компонентами можно получить цветовой тон ювелирного изделия в широком диапазоне. Кроме того, сплавы на основе палладия обладают лучшей обрабатываемостью, например давлением, имеют более низкий удельный вес по сравнению с платиной и имеют значительно более низкую стоимость.
Известны палладиевые сплавы для бижутерии (а.з. Японии №62-279335, 62-279334, С 22 С 5/04, заявл. 06.11.87 г., oп. РЖ ИСМ №1, вып.48, 1994 г., с.19). Сплавы содержат 50-95% палладия и 5-50% вольфрама или молибдена. Для регулирования цвета и прочности сплава он может содержать ванадий, сурьму, бор и платину, которые вводят в количестве до 10%.
Недостатком известных сплавов является то, что их можно использовать только для бижутерии, т.к. содержание большого количества неблагородных компонентов не обеспечивает коррозионной стойкости сплавов. Данные сплава обладают высокой твердостью и низкой пластичностью.
Известен палладиевый сплав для ювелирных изделий (а.з. Японии №62-192580, С 22 С 5/04, заявл.03.08.87 г., оп. РЖ ИСМ №1, вып.48, 1994 г., с.19). Сплав содержит 50-95% палладия и 5-50% хрома. Для придания сплаву антикоррозионных свойств и регулирования цвета в матричный сплав вводят до 10% серебра, вольфрама, молибдена и до 5% сурьмы.
Сплав предполагается для изготовления ювелирных изделий, однако при наличии в сплаве дополнительных компонентов из вышеуказанного ряда палладиевый сплав белого цвета получить невозможно. Серебро понижает коррозионную стойкость сплава, обусловленную наличием в атмосфере соединений серы.
Известен сплав на основе палладия, предназначенный для ювелирной промышленности (а.с. СССР №811860, С 22 С 5/04, заявл. 04.06.79 г., оп. 1982 г., бюлл. №4).
Сплав на основе палладия содержит индий и металл, выбранный из группы, содержащей скандий, магний и алюминий. Содержание индия в сплаве составляет 22-28%.
Содержание индия в палладиевом сплаве более 1,5% обуславливает образование интерметаллидов палладий-индий, которые являются твердыми и хрупкими соединениями, что сильно затрудняет механическую обработку ювелирных изделий.
Недостатком этого сплава являются невысокая коррозионная стойкость и низкий предел прочности на разрыв, повышенная твердость и хрупкость из-за указанных соединений.
Кроме того, компоненты, входящие в состав и их количество обеспечивают получение только низкопробных ювелирных изделий.
Известна композиция на основе палладия (патент РФ №2132885, С 22 С 5/04, опубл. бюлл. №19, 1999 г., с.445), содержащая палладий, никель и бор в следующем соотношении, мас.%:
- палладий - 83,4-88,6
- никель - 10,0-15,0
- бор - 1,4-1,6
Недостатком известного сплава является наличие в нем высокого содержания бора. Присутствие бора повышает прочностные свойства и хрупкость сплава, что усложняет обработку и при этом значительно снижаются литейные свойства сплава.
Кроме того, недостатком указанного палладиевого сплава является невозможность получения широкой гаммы цветовой окраски, в частности получения сплава хорошего (холодного) белого цвета, близкого к платине.
Наиболее близким по составу к заявляемому является ювелирный сплав на основе палладия белого цвета, содержащий по массе, в %:
- палладий - 85,0
- серебро - 13,0
- никель - 2,0
(Межгосударственный стандарт ГОСТ 30649-99 “Сплавы на основе благородных металлов. Ювелирные. Марки”. Межгосударственный совет по стандартизации, метрологии и сертификации, Минск, стр. 4, опубл. 28.05.99 г.)
Однако известный сплав имеетвысокую температуру плавления и невысокую пластичность, что увеличивает сложность его обработки.
Кроме того, из-за неоптимального соотношения компонентов палладий-никель сплав обладает низким коэффициентом отражения, т.е. плохим блеском, а при определенных условиях окружающей среды ювелирные изделия, выполненные из указанного сплава, имеют склонность к потускнению.
Задачей, на решение которой направлено предлагаемое техническое решение, является создание состава сплава на основе палладия белого цвета, близкого к платине, обладающего оптимальными физико-механическими свойствами и позволяющего изготавливать ювелирные изделия методом литья с высокой точностью, штамповки, цепевязания и т.д.
Техническим результатом при использовании изобретения является получение промышленным способом высокопробных ювелирных изделий белого цвета, с блеском, близким к платине, и коррозионно-стойких во времени, с улучшенными литейными свойствами, за счет снижения температуры плавления и повышения текучести сплава.
Поставленная задача достигается тем, что в палладиевый сплав, включающий никель, дополнительно вводят медь, цинк и индий при следующем соотношении компонентов, мас.%:
- палладий - 85,0-90,0
- никель - 5,5-12,0
- медь - 1,5-2,0
- цинк - 2,0-2,5
- индий - 1,0-1,5
Содержание палладия в сплаве обусловлено требованием ГОСТа, т.е. при получении из сплава ювелирного изделия последнее должно соответствовать стандартной пробе.
Наличие в составе сплава никеля в заявляемых пределах в сочетании с палладием и цинком значительно снижает температуру плавления, обеспечивает сплаву белый цвет и придает блеск. Кроме того, содержание никеля и цинка в сплаве придает ему цветовой тон, близкий к платиновым сплавам.
Введение в состав сплава до 1,5 мас.% индия улучшает пластичность сплава, снижает температуру плавления, а при дальнейшем увеличении содержания индия резко увеличивается твердость и хрупкость сплава.
Содержание индия в сплаве в количестве 1,0-1,5 мас.% является оптимальным и не изменяет цвет сплава. Уменьшение содержания индия менее 1,0 мас.% приводит к ухудшению литейных свойств, повышает коррозионную стойкость.
Увеличение содержание никеля в сплаве более 12 мас.% снижает его качество как ювелирного сплава.
Содержание меди в заявленном количестве является оптимальным для замещения палладия в сплаве и обеспечивает высокий предел прочности.
Присутствие цинка снижает температуру плавления сплава, повышает текучесть.
Сплав на основе палладия предлагаемого состава по сравнению с известными обладает высокими механическими и потребительскими свойствами, быстрой кристаллизацией, хорошими литейными характеристиками. Благодаря снижению температуры плавления сплава усиливаются диффузионные процессы, происходит равномерное распределение составляющих компонентов. Сплав пригоден для использования в производстве изделий любыми методами (ОМД, литье, цепевязание как ручное, так и машинное).
Заявляемый сплав получали прямым сплавлением входящих в его состав компонентов, в качестве которых использовали палладий чистотой 99,9%, никель марки Н-00, медь марки М-00, цинк марки Цн-00, индий марки Ин-00.
Были приготовлены две шихты с содержанием палладия 85,0% и 90% (см. таблицу). Шихту плавили на установке центробежного литья Madulan фирмы Gallony (Италия).
Полученный сплав анализировали и определяли химсостав. Механические свойства испытывали на установке Instron 3112. Температуру солидуса и ликвидуса определяли на образцах методом дифференциально-термического анализа.
На изготовленных шлифах была произведена оценка цвета и блеска сплавов.

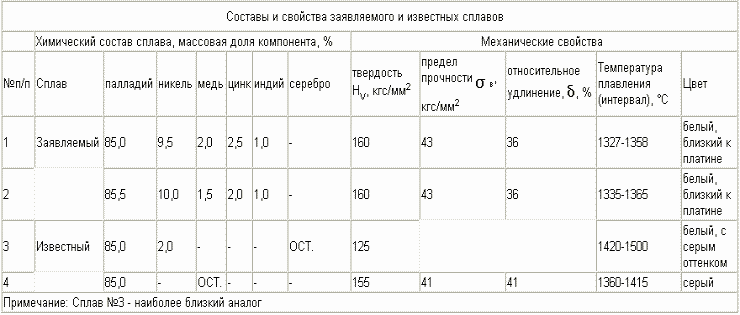

Составы заявляемых сплавов, их физико-механические свойства, а и показатели цветности представлены в таблице. Как видно из таблицы, заявляемый сплав по сравнению с известным благодаря оптимальному сочетанию в сплаве компонентов в указанном количественном соотношении обладает улучшенными физико-механическими свойствами и более интенсивным белым цветом и блеском, коррозионной стойкостью.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Сплав на основе палладия белого цвета, содержащий никель, отличающийся тем, что он дополнительно содержит медь, цинк и индий при следующем соотношении компонентов, мас.%:
