special


ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2044091
СПЛАВ НА ОСНОВЕ ЗОЛОТА

СПЛАВ НА ОСНОВЕ ЗОЛОТА. УКРАШЕНИЯ. ЮВЕЛИРНЫЕ. ЗОЛОТО. ПЛАТИНА. АЛМАЗ. БРИЛЬЯНТ. НОУ ХАУ. ОБРАБОТКА. ОГРАНКА. ДРАГОЦЕННЫЙ КАМЕНЬ. ВНЕДРЕНИЕ. ПАТЕНТ. ТЕХНОЛОГИИ.

ИЗОБРЕТЕНИЕ. СПЛАВ НА ОСНОВЕ ЗОЛОТА. Патент Российской Федерации RU2044091

Имя заявителя: Акционерное общество "Русские самоцветы"
Имя изобретателя: Кондаков Е.Н.
Имя патентообладателя: Акционерное общество "Русские самоцветы"
Адрес для переписки:
Дата начала действия патента: 1993.12.10

Изобретение относится к сплавам на основе золота, предназначенным для использования в ювелирной промышленности. Сплав содержит, мас. золото 41,7 42,2; серебро 5,5 6,5; цинк 6,0 12,0; медь остальное. Сплав розового цвета, отражательная способность характеризуется цветовой координатой 0,751 0,768, по стандарту ИСО 8654, относящийся к группе 4 N.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к металлургии сплавов золота, предназначенных для использования в ювелирной промышленности.

В производстве ювелирных изделий среди многих критериев оценки исходных материалов и самих изделий имеются три важных критерия эффективности и качества: критерий внешнего вида, критерий экономии благородного металла (например, золота), критерий стоимости.

Цветовая гамма сплавов золота достаточно разнообразна. В Роcсии и за ее рубежами весьма высоким спросом пользуются изделия из золотых сплавов, например, розового цвета. Как правило, золотые сплавы розового цвета имеют высокое содержание золота.

Известен сплав, содержащий, мас. золото 75, серебро 12,5, медь 12,5, имеющий розовый цвет сплав золота 750о. Однако изделия из таких высокопробных золотых сплавов слишком дороги для массового, среднего потребителя.

Стремление к экономии золота и удовлетворению спроса массового потребителя привело к созданию сплавов со сравнительно низким содержанием золота.

Известен сплав золота 375о, содержащий, мас.

Золото 37,2-37,8

Серебро 9,5-10,5

Палладий 3,5-4,1

Медь Остальное

Сплав имеет слишком широкий (779-926оС) интервал кристаллизации, что вызывает высокий уровень брака отливок по ликвации.

Наиболее близок к заявляемому сплав золота, содержащий, мас.

Золото 37,2-37,8

Серебро 5,0-6,0

Палладий 4,0-5,0

Кобальт 0,5-2,0

Медь Остальное

Сплав имеет интервал кристаллизации 890-970оС. Из него был изготовлен ряд изделий. Экономия золота и серебра была и достигнута, но в дальнейшем сплав проявил серьезные недостатки, резко ограничившие его применение.

Изделия из сплава-прототипа показали низкую отражательную способность (0,740) цвет оказался красным и тусклым.

Целью изобретения послужила разработка ювелирного сплава, имеющего сравнительно невысокое содержание золота и обеспечивающего розовый цвет и достаточную отражательную способность изделий.

Это достигается за счет того, что в сплав на основе золота, содержащий серебро и медь, дополнительно введен цинк при следующем соотношении компонентов, мас.

Золото 41,7-42,2

Серебро 5,5-6,5

Цинк 6,0-12,0

Медь Остальное

В результате получен сплав на основе золота, розового цвета, отражательная способность которого характеризуется цветовой координатой 751-0,768, по стандарту ИСО 8654 относящийся к группе 4N.

Изделия из данного сплава находят сбыт за рубежом в качестве экспортных поставок. Спрос на изделия из подобных сплавов может стать достаточно высоким, поскольку стоимость его, естественно, значительно ниже, чем существующие розовые сплавы с высоким содержанием золота.

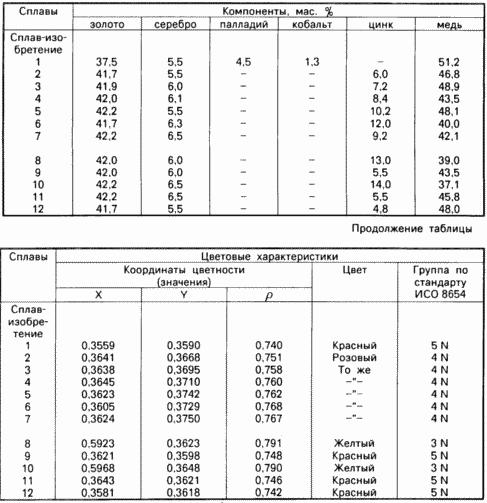

Сущность изобретения поясняется таблицей, где приведены зависимость цветовых характеристик сплавов с пониженным содержанием золота от состава и соотношения компонентов. В таблице сравниваются цветовые характеристики сплава 375о (состав 1 прототип), сплава-изобретения (составы 2-7) и сплавов, в которых соотношение компонентов выходят за пределы, регламентированные формулой изобретения (составы 8-12).

Из таблицы видны преимущества предложенного сплава перед известным, а и ухудшение заданных цветовых характеристик при нарушении соотношения компонентов, установленного формулой изобретения.

ФОРМУЛА ИЗОБРЕТЕНИЯ

СПЛАВ НА ОСНОВЕ ЗОЛОТА, содержащий серебро и медь, отличающийся тем, что он дополнительно содержит цинк при следующем соотношении компонентов, мас.

Золото 41,7 42,2

Серебро 5,5 6,5

Цинк 6,0 12,0

Медь Остальное

Версия для печати
Дата публикации 02.01.2007гг


НОВЫЕ СТАТЬИ И ПУБЛИКАЦИИ НОВЫЕ СТАТЬИ И ПУБЛИКАЦИИ НОВЫЕ СТАТЬИ И ПУБЛИКАЦИИ

Технология изготовления универсальных муфт для бесварочного, безрезьбового, бесфлянцевого соединения отрезков труб в трубопроводах высокого давления (имеется видео)
Технология очистки нефти и нефтепродуктов
О возможности перемещения замкнутой механической системы за счёт внутренних сил
Свечение жидкости в тонких диэлектрических каналох
Взаимосвязь между квантовой и классической механикой
Миллиметровые волны в медицине. Новый взгляд. ММВ терапия
Магнитный двигатель
Источник тепла на базе нососных агрегатов


Created/Updated: 25.05.2018

';
