Начало раздела Производственные, любительские Радиолюбительские Авиамодельные, ракетомодельные Полезные, занимательные	Хитрости мастеру Электроника Физика Технологии Изобретения	Тайны космоса Тайны Земли Тайны Океана Хитрости Карта раздела
Использование материалов сайта разрешается при условии ссылки (для сайтов - гиперссылки)

ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2012605
СПЛАВ НА ОСНОВЕ ЗОЛОТА

Имя заявителя: Щепочкина Юлия Алексеевна
Имя изобретателя: Щепочкина Юлия Алексеевна
Имя патентообладателя: Щепочкина Юлия Алексеевна
Адрес для переписки:
Дата начала действия патента: 1992.03.05

Изобретение относится к сплавам на основе золота, предназначенным для применения в приборостроении, ювелирной и химической промышленности. Сплав содержит, мас. % : золото 58,0 - 59,0; серебро 12,0 - 13,0; цинк 1,8 - 2,3; титан 3,1 - 3,8; никель 0,3 - 0,4; медь остальное. Свойства сплава следующие: _в= 44-48 кг/мм², количество перегибов на угол 90º=-10.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к металлургии, в частности к сплавам на основе золота, используемым в приборостроении, ювелирной, химической промышленности.

Известны сплавы, содержащие золото, серебро, медь.

Известен сплав, содержащий следующие компоненты, мас. % : золото 58,0-59,0; серебро 9,0-11,5; марганец 2,0-3,5; цинк 3,0-4,0; медь остальное (2). Такой сплав используется в ювелирной промышленности.

Целью изобретения является повышение механических свойств сплава.

Цель достигается тем, что в состав сплава на основе золота, содержащего серебро, цинк, медь, дополнительно вводят титан и никель, при следующем соотношении компонентов, мас. % : золото 58,0-59.0; серебро 12,0-13,0; цинк 1,8-2,3; титан 3,1-3,8; никель 0,3-0,4; медь остальное.

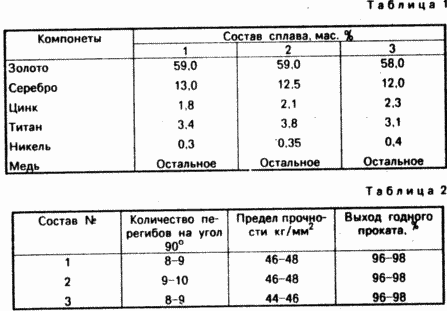

В табл. 1 приведены составы предложенного сплава на основе золота.

В табл. 2 приведены ожидаемые механические свойства предложенного сплава.

Технология получения предложенного сплава та же, что технология получения сплава-прототипа.

ФОРМУЛА ИЗОБРЕТЕНИЯ

СПЛАВ НА ОСНОВЕ ЗОЛОТА, содержащий серебро, цинк и медь, отличающийся тем, что, с целью повышения механических свойств, он дополнительно содержит титан и никель при следующем соотношении компонентов, мас. % :

Золото 58,0 - 59,0

Серебро 12,0 - 13,0

Цинк 1,8 - 2,3

Титан 3,1 - 3,8

Никель 0,3 - 0,4

Медь Остальное

Версия для печати
Дата публикации 02.01.2007гг

НОВЫЕ СТАТЬИ И ПУБЛИКАЦИИ
	Технология изготовления универсальных муфт для бесварочного, безрезьбового, бесфлянцевого соединения отрезков труб в трубопроводах высокого давления (имеется видео)
	Технология очистки нефти и нефтепродуктов
	О возможности перемещения замкнутой механической системы за счёт внутренних сил
	Свечение жидкости в тонких диэлектрических каналох
	Взаимосвязь между квантовой и классической механикой
	Миллиметровые волны в медицине. Новый взгляд. ММВ терапия
	Магнитный двигатель
	Источник тепла на базе нососных агрегатов
