Начало раздела Производственные, любительские Радиолюбительские Авиамодельные, ракетомодельные Полезные, занимательные	Хитрости мастеру Электроника Физика Технологии Изобретения	Тайны космоса Тайны Земли Тайны Океана Хитрости Карта раздела
Использование материалов сайта разрешается при условии ссылки (для сайтов - гиперссылки)

ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2212380
АВАНТЮРИНОВОЕ СТЕКЛО

Имя заявителя: Кочанова Александра Васильевна
Имя изобретателя: Кочанова Александра Васильевна
Имя патентообладателя: Кочанова Александра Васильевна
Адрес для переписки: 398055, г.Липецк, ул. Московская, 99, кв.112, А.В.Кочановой
Дата начала действия патента: 2001.06.04

Изобретение относится к стекольной промышленности, а именно к составам авантюриновых стекол, и может быть использовано для получения декоративных облицовочных материалов и ювелирных изделий. Техническая задача изобретения состоит в увеличении микротвердости и механической прочности, расширении цветовой гаммы, усилении авантюринового эффекта за счет введения оксидов В₂О₃, Сu₂O, TiO₂, К₂O, оксидов РЗЭ. Авантюриновое стекло имеет следующий состав, мас. %: SiO₂ 28,969-49,835; ТiO₂16,33-20,0; Al₂O₃ 2,90-7,90; Fe₂O₃2,85-5,14; FeO 0,01-0,93; CaO 15,70-17,10; MgO 1,10-2,50; MnO 0,15-3,30; Na₂O 4,00-6,00; K₂O 1,00-3,00; Р₂O₅ 0,43-0,86; Cr₂О₃0,91-5,00; Cu₂O 0,01-2,00; В₂O₃ 0,10-2,00; La₂О₃0,005-0,01; СеО₂ 0,001-0,005; Sm₂O₃0,002-0,01.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к стекольной промышленности, а именно к составам и способам получения авантюриновых стекол, и может быть использовано для получения декоративных облицовочных материалов, ювелирных изделий.

Известно авантюриновое стекло (1), включающее, мас.%:

SiO₂ - 58,3 - 65,0

Na₂О - 17,0 - 25,5

СаО - 4,2 - 12,5

Al₂О₃ - 0,1 - 2,0

Cu₂О - 3,5 - 8,0

Р₂О₅ - 0,1 - 5,0

Стекло имеет температуру варки 1250-1400^oС, время варки 1 час, время выдержки 1 час, продолжительность термообработки отформованных изделий 0,5-3 часа.

Недостатками указанного стекла являются невысокие физико-механические свойства и слабый авантюриновый эффект.

Наиболее близким к предлагаемому является авантюриновое стекло (2), включающее, мас.%:

SiO₂ - 58,3 - 62,0

Al₂О₃ - 4,1 - 6,4

СаО - 6,0 - 20,5

MgO - 0,4 - 5,1

Fe₂O₃ - 0,5 - 1,8

Na₂О - 0,5 - 5,5

Cr₂O₃ - 3,3 - 8,0

Р₂О₅ - 0,5 - 3,5

Стекло дополнительно содержит один оксид из группы СоО, FeO, МnО, вес.%:

СоО - 2,0 - 6,0

FeO - 2,0 - 6,5

МnО - 2,6 - 6,8

Недостатками указанного стекла являютсяневысокая технологичность, слабый авантюриновый эффект.

Технической задачей изобретения является увеличение микротвердости и механической прочности, расширение цветовой гаммы, усиление авантюринового эффекта.

Поставленная задача достигается тем, что авантюриновое стекло, включающее SiO₂, CaO, MgO, Аl₂О₃, МnО, Fе₂О₃, Р₂О₅, Na₂O, Сr₂О₃, FeO, дополнительно содержит В₂О₃, Сu₂О, ТiO₂, К₂О, оксиды РЗЭ при следующем соотношении компонентов, мас.%:

SiO₂ - 28,969 - 49,835

ТiO₂ - 16,33 - 20,0

Аl₂О₃ - 2,9 - 7,9

Fе₂О₃ - 2,85 - 5,14

FеО - 0,01 - 0,93

СаО - 15,7 - 17,1

MgO - 1,1 - 2,5

МnО - 0,15 - 3,3

Na₂O - 4,0 - 6,0

К₂О - 1,0 - 3,0

Р₂О₅ - 0,43 - 0,86

Сr₂O₃ - 0,91 - 5,0

В₂О₃ - 0,1 - 2,0

Сu₂О - 0,01 - 2,0

СеО₂ - 0,001 - 0,005

Sm₂O₃ - 0,002 - 0,01

Введение ТiO₂, К₂О, Сu₂О, оксидов РЗЭ способствует возникновению обширной области метастабильной ликвации, где и происходят процессы зарождения и выпадения кристаллов, окрашивание несмешиваемых областей во все цвета радуги, что и фиксируется на стеклах в виде застывших разноцветных узоров с блестками кристаллов Сr₂O₃, MnO, Сu₂О.

Введение В₂О₃способствует увеличению механической прочности, химической устойчивости стекол.

Введение CuO способствует росту и выпадению крупных кристаллов меди.

Для расширения цветовой гаммы стекло должно содержать оксиды РЗЭ: La₂O₃, CeO₂, Sm₂O₃, при следующем соотношении компонентов:

La₂O₃ - 0,005 - 0,01

CeO₂ - 0,001 - 0,005

Sm₂O₃ - 0,002 - 0,01

Стекло готовят по обычной технологии: шихту плавят в течение 0,5-1,0 часа при 1350-1400^oС, снижают до 1300^oС, выдержка 10 мин, отжиг стекла при 750^oС.

Стекло может изготавливаться из продуктов обогащения апатитенефелиновых руд, полевошпатового минерального сырья в композиции с гранулированными доменными и конвертерными, феррохромовыми шлаками.

Полученные стекла имеют удовлетворительные свойства, температуру варки и термообработки 1350^o-1300^oС, температуру вторичной термообработки для снятия внутренних напряжений 750^oС, время термообработки 10 минут, непрозрачны, имеют рисунчатую поверхность, а в массе - золотистые, розовые, зеленые блестки размером от 0,5 до 2,0 мкм.

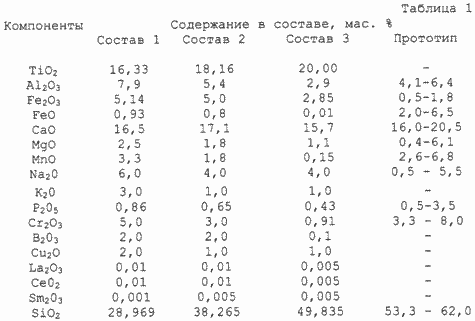

В таблице 1 приведены составы авантюриновых стекол.

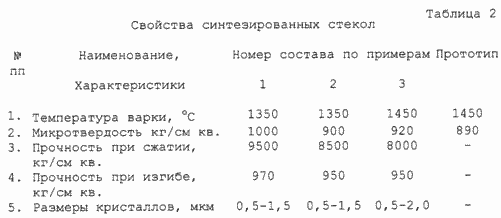

Отличительной особенностью предлагаемых авантюриновых стекол являются высокие прочностные характеристики, разноцветный рисунок с блестками до 0,5-2,0 мкм размером (см. табл.2).

ИСТОЧНИКИ ИНФОРМАЦИИ

1. А.с. 1058907, кл. С 03 С 3/04.

2. А.с. 739014, кл. С 03 С 3/097.0

ФОРМУЛА ИЗОБРЕТЕНИЯ

Авантюриновое стекло, включающее SiO₂, Al₂O₃, Fe₂O₃, CaO, MgO, Na₂O, P₂O₅, Сr₂О₃, FeO, MnO, отличающееся тем, что оно дополнительно содержит В₂О₃, Сu₂О, ТiO₂, К₂О, оксиды редкоземельных элементов при следующем соотношении компонентов, мас. %:

SiO₂ - 28,969-49,835

ТiO₂ - 16,33-20,0

Al₂O₃ - 2,90-7,90

Fe₂O₃ - 2,85-5,14

FeO - 0,01-0,93

CaO - 15,70-17,10

MgO - 1,10-2,50

MnO - 0,15-3,30

Na₂O - 4,00-6,00

K₂O - 1,00-3,00

Р₂O₅ - 0,43-0,86

Сr₂О₃ - 0,91-5,00

Cu₂O - 0,01-2,00

В₂O₃ - 0,10-2,00

La₂О₃ - 0,005-0,01

СеО₂ - 0,001-0,005

Sm₂O₃ - 0,002-0,01

Версия для печати
Дата публикации 09.12.2006гг

НОВЫЕ СТАТЬИ И ПУБЛИКАЦИИ
	Технология изготовления универсальных муфт для бесварочного, безрезьбового, бесфлянцевого соединения отрезков труб в трубопроводах высокого давления (имеется видео)
	Технология очистки нефти и нефтепродуктов
	О возможности перемещения замкнутой механической системы за счёт внутренних сил
	Свечение жидкости в тонких диэлектрических каналох
	Взаимосвязь между квантовой и классической механикой
	Миллиметровые волны в медицине. Новый взгляд. ММВ терапия
	Магнитный двигатель
	Источник тепла на базе нососных агрегатов
