ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2260634
РАСТВОР ДЛЯ ХИМИЧЕСКОГО ПОЛИРОВАНИЯ ТИТАНА
Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Ивановский государственный химико-технологический университет" (ГОУВПО "ИГХТУ") (RU)
Имя изобретателя: Донцов М.Г. (RU); Котов В.Л. (RU); Невский О.И. (RU); Балмасов А.В. (RU)
Имя патентообладателя: Государственное образовательное учреждение высшего профессионального образования "Ивановский государственный химико-технологический университет" (ГОУВПО "ИГХТУ") (RU)
Адрес для переписки: 153460, г.Иваново, пр. Ф. Энгельса, 7, ГОУВПО "ИГХТУ", патентный отдел
Дата начала действия патента: 2004.07.12
Изобретение относится к области химического полирования металлов и может быть использовано для предварительной обработки поверхности изделий из титана перед ионно-плазменным напылением слоя нитрида титана при изготовлении компрессорных лопаток для газовой и авиационной промышленности, для придания декоративного вида изделий в ювелирной промышленности, а и при подготовке поверхности перед нанесением металлопокрытий. Раствор содержит окислитель, фторсодержащее соединение и воду, при этом в качестве окислителя содержит гидроксиламин сернокислый [(NH2OH)2·H2SO4] или гидроксиламин солянокислый [NH2OH·HCl], а в качестве фторсодержащего соединения аммоний фтористый кислый [NH4F·HF] или кислую фторсодержащую соль щелочного металла: калий фтористый кислый [KF·HF] или натрий фтористый кислый [NaF·HF], при следующем соотношении компонентов, г/л: гидроксиламин сернокислый или гидроксиламин солянокислый 200-250, фторсодержащее соединение 60-80, вода до 1 литра. Изобретение позволяет: уменьшить съем металла в 2-3 раза, увеличить работоспособность раствора при полировании более чем в 1,5 раза, увеличить относительную степень сглаживания на 10-14%.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Химическое полирование титана используется в качестве предварительной обработки поверхности перед ионно-плазменным напылением слоя нитрида титана при изготовлении компрессорных лопаток для газовой и авиационной промышленности, для придания декоративного вида изделиям в ювелирной промышленности, а и при подготовке поверхности перед нанесением металлопокрытий.
Известен раствор для химического полирования титана методом погружения в полирующий раствор, содержащий HNO 3, HF, Н2O2 и Н3РО 4 или раствор дополнительно насыщенный солью NH4F·HF или NaF·HF [Пат. Японии Ватанабэ Норикадзу. Химическое полирование титана и его сплавов, кл. 12 АО, (С 09 К 13/08), №50-8689, заявл. 2.10.69., опубл. 07.04.75].
Недостатками аналога являются: сложный состав раствора, высокая агрессивность и трудность его корректировки.
Известен раствор для химического полирования титана методом погружения в полирующий раствор, содержащий H2SO4-400 мл/л, HF-200 мл/л, HNO3-400 мл/л, время обработки 1-2 мин при температуре 80-90°С [Ямпольский Я.М., Ильин В.А. Краткий справочник гальванотехника. 3-е изд., перераб. и доп. Л: Машиностроение, 1981.].
Недостатками аналога являются: высокая агрессивность раствора и трудность его корректировки.
Известен раствор для химического полирования титана методом погружения в полирующий раствор, содержащий (в об.%) H2SiF6-33, HF-8, HNO3-25, Н3PO4-17, СН 3СООН-17, время обработки 15-90 мин, температура 20°С (Пат. США Missel Leo. Химическое полирование титана и его сплавов, кл.252-79.3 (С 23 F 3/4) №3514407, заявл. 28.09.66., опубл. 26.0570].
Недостатками аналога являются: сложный состав раствора, высокая агрессивность, трудность его корректировки, а и длительная обработка.
Наиболее близким к заявляемому изобретению, т.е. прототипом, является раствор для химического полирования титана методом погружения в полирующий раствор, содержащий Н 2O2 (30%-ная) 600 мл/л, HF (40-ная) 80-100 мл/л, остальное вода, время обработки 30-60 с [Липкин Я.Н., Бершадская Т.М. Химическое полирование металлов. М: Машиностроение, 1988]. После обработки титана ВТ1-0 в растворе при температуре 80-90°С в течении 30-60 с относительная степень сглаживания составляет 50-66%, при начальном значении шероховатости Ra=0,650 мкм, степень блеска 24-46%, съем металла 35-75 мкм. При данных условиях работоспособность раствора составляет 2-4 дм2/л.
Недостатками прототипа являются:
- большой съем металла
- низкая работоспособность полирующего раствора из-за быстрого расхода перекиси водорода при полировании.
СУЩНОСТЬ ИЗОБРЕТЕНИЯ
Изобретательская задача состояла в разработке раствора для химического полирования титана, который позволил бы уменьшить съем металла и увеличить работоспособность полирующего раствора при сохранении качественных показателей поверхности деталей после полирования.
Поставленная задача достигается разработкой раствора для химического полирования титана, содержащего окислитель, фторсодержащее соединение и воду, который в качестве окислителя содержит гидроксиламин сернокислый [(NH2OH)2·H2SO4] или гидроксиламин солянокислый [NH2OH·HCl], а в качестве фторсодержащего соединения аммоний фтористый кислый [NH4F·HF] или кислую фторсодержащую соль щелочного металла: калий фтористый кислый [KF-HF] или натрий фтористый кислый [NaF·HF], при следующем соотношении компонентов, г/л:
Сведения, подтверждающие возможность осуществления изобретения.
Для реализации химического полирования титана методом погружения в растворе используют следующие вещества:
Пример 1. Для приготовления 1 литра раствора для полирования титана 200 г гидроксиламина сернокислого и 60 г аммония фтористого кислого необходимо растворить в 600 мл дистиллированной воды при температуре 60-70°С и довести до 1 литра водой.
Пример 2. Для приготовления 1 литра раствора для полирования титана 225 г гидроксиламина солянокислого и 70 г натрия фтористого кислого необходимо растворить в 600 мл дистиллированной воды при температуре 60-70°С и довести до 1 литра водой.
Пример 3. Для приготовления 1 литра раствора для полирования титана 250 г гидроксиламина солянокислого и 80 г калия фтористого кислого необходимо растворить в 600 мл дистиллированной воды при температуре 60-70°С и довести до 1 литра водой.
Химическое полирование титана ВТ 1-0 реализуется методом погружения в полирующий раствор при перемешивании раствора или при покачивании титановых деталей при температуре 80-90°С в течении 60-90 с, с последующей промывкой в холодной воде.
Съем металла определяли весовым методом, т.е. по убыли массы образца с известной площадью и рассчитывали по формуле:
где h - съем металла мкм, m - масса
растворившегося металла, г, S -
обрабатываемая поверхность образца, см2,
- плотность титана, равная 4,5 г/см2;
работоспособность определяли путем
поочередной обработки в 1 литре раствора
полирования образцов площадью 1 дм2, с
последующим измерением параметров
полированной поверхности (степень блеска и
относительную степень сглаживания) и
раствор считался работоспособным, если
параметры полированной поверхности
отличались от параметров первого
обработанного образца не более чем на 15-20%;
степень блеска измеряли с помощью
блескомера фотоэлектрического ФБ-2;
относительную степень сглаживания
рассчитывали по формуле:
где Ra и Rh - исходное и конечное значение параметра шероховатости, соответственно, в мкм, значение шероховатости измеряли при помощи профилографа-профилометра "Калибр"-252.

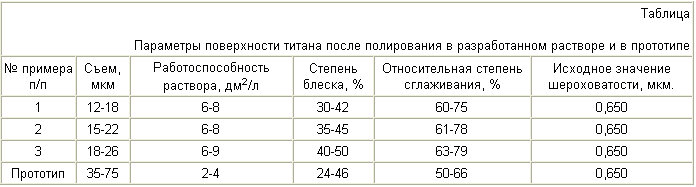

Таким образом, из представленной таблицы видно, что изобретение позволяет: уменьшить съем металла в 2-3 раза, увеличить работоспособность раствора при полировании более чем в 1,5 раза, увеличить относительную степень сглаживания на 10-14%.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Раствор для химического полирования титана, включающий окислитель, фторсодержащее соединение и воду, отличающийся тем, что в качестве окислителя содержит гидроксиламин серно-кислый или гидроксиламин соляно-кислый, а в качестве фторсодержащего соединения аммоний фтористый кислый или кислую фторсодержащую соль щелочного металла, при следующем соотношении компонентов, г/л:
