ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2027390
ИСКУССТВЕННЫЙ ЮВЕЛИРНЫЙ КАМЕНЬ

Имя заявителя: Скорбун А.Д.; Скорбун А.Д.; Скорбун С.Д.
Имя изобретателя: Скорбун А.Д.; Скорбун А.Д.; Скорбун С.Д.
Имя патентообладателя: Скорбун Сергей Дмитриевич
Адрес для переписки:
Дата начала действия патента: 1991.10.08

Сущность изобретения: искусственный ювелирный камень, выполненный с ограненной лицевой поверхностью, содержит пучок волоконно-оптических световодов. Каждый световод имеет сердцевину и оболочку, показатель преломления которой меньше показателя преломления сердцевины. Соседние световоды жестко соединены между собой по боковым поверхностям и ориентированы так, что касательная к оптическим осям световодов параллельна касательной к поверхности камня в месте избирательного рассеяния света. Световоды скреплены прозрачной средой, имеющей коэффицент поглощения больше, чем коэффицент поглощения световодов. Боковая поверхность световодов выполнена зеркально гладкой. Лицевая поверхность камня покрыта слоем прозрачного материала. Камень может содержать слои, в каждом из которых световоды параллельно уложены, но их оси в разных слоях непараллельны. Камень может состоять из блоков, некоторые блоки могут иметь сложную криволинейную форму, оси световодов изогнуты. Камень может быть выполнен в виде вставки, при этом световоды расположены под углом к опорной поверхности, а опорная поверхность снабжена дополнительным опорным элементом. Камень имеет насыщенный цвет с сохранением контрастного сияния в заданной части лицевой поверхности камня и эффекта прозрачности и глубины.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к украшениям, ювелирным изделиям и бижутерии.

Известен ювелирный камень,содержащий основу из твердого прозрачного в видимой области спектра материала - природного кварца и включения в теле основы, имеющие форму волокон, ориентированных параллельно друг другу. Волокна выполнены из материала - крокидолита, асбеста, гетита, лимонита, и т. д., коэффициент преломления которого отличается от коэффициента преломления материала основы. Камень имеет лицевую ограненную поверхность и выполнен, например, в форме кабошона. Такой ювелирный камень характеризуется наличием резкой светлой линии или дугообразного сияния, эффекта шелковидности, связанных с рассеянием света включениями (Корнилов Н.И., Солодова Ю.П. Ювелирные камни, М.: Недра, 1987, с.190).

Так как боковая поверхность включений с уступами ребристая, не зеркально-гладкая, а включения полупрозрачны, то вставка не имеет эффекта глубины, прозрачности. Контраст сияния по сравнению с остальной поверхностью вставки невелик. Ограниченный набор материалов, из которых выполнены включения, не обеспечивает большого разнообразия камней.

Известны искусственные ювелирные камни - звездчатые сапфиры, описанные в книге Элуэлла Д. Искусственные драгоценные камни, М., Мир, 1986, с.41.

Искусственный ювелирный камень - звездчатый сапфир содержит основу из твердого прозрачного в видимой области спектра материала - корунда и включения в теле основы, имеющие форму волокон (иголок) и ориентированные в соответствии с симметрией кристаллической структуры. Волокна располагаются слоями, в которых они расположены преимущественно либо в центральной, либо в периферийной частях камня. Выращивая камень, содержащий чередующиеся слои, получают в среднем однородное заполнение тела камня включениями. Включения разориентированы на угол 60^о относительно друг друга в соответствии с кристаллической структурой корунда и выполнены из материала - титаната алюминия, коэффициент преломления которого отличается от коэффициента преломления материала основы. Камень имеет лицевую и опорную поверхности и огранен в форме сильно выпуклого кабошона. При наблюдении кристалла вдоль оси камня видно шесть блестящих полос, радиально расходящихся от его центра, которые связаны с рассеянием света на включения титаната алюминия. Вставки очень красивы, но технология их получения сложная и дорогостоящая. Кроме того, из-за небольшой концентрации включений интенсивность полос рассеяния невелика.

Известен и искусственный ювелирный камень (1), который полностью или частично образован твердым оплавленным пучком, содержащим множество стекловолокон, расположенных параллельно основанию. Светопроводящие волокна содержат каждое стержень диаметром 2-80 мкм с высоким показателем преломления и оболочку с более низким показателем преломления. Световоды соединены между собой посредством сплавления оболочек. Пучок огранен таким образом, чтобы существовала часть лицевой поверхности, касательная плоскость к которой была бы параллельна осям световодов. В этом случае падающий на камень свет рассеивается таким образом, что на лицевой поверхности камня образуется яркая полоса - сияние, перпендикулярная осям световодов. Контраст полосы по сравнению с остальной частью камня большой, так как свет, падающий на торцы волоконно-оптических световодов, проходит без поглощения и рассеяния сквозь тело камня и практически не попадает в глаз наблюдателя, если не смотреть вдоль световодов на источник света, а свет, падающий на боковые поверхности сердцевины световодов под углами, близкими к нормальному, рассеивается в плоскости, перпендикулярной оптическим осям световодов и, попадая в глаз наблюдателя, вызывает эффект сияния. Достоинством описанного искусственного ювелирного камня является простота технологии изготовления, большой выход изделий из заготовок, возможность получения цветовых оттенков, не существующих в природе.

Однако такой камень имеет существенный недостаток, напрямую связанный со структурой камня. Для получения глубины и прозрачности световоды должны быть прозрачны. Для получения насыщенного цвета сияния необходимо большое поглощение в выбранной области спектра света, распространяющегося в направлении, перпендикулярном направлению распространения света в световодах. Но так как путь световых лучей в этом направлении до выхода из камня через лицевую поверхность значительно меньше, чем вдоль световодов, а интенсивность прошедшего света экспоненциально зависит от произведения коэффициента поглощения на пройденный путь, то при введении сколь-нибудь заметного поглощения в оболочку или сердцевину световодов окраска сияния будет получена, то одновременно практически световоды станут непрозрачными, что приведет к полному пропаданию эффектов глубины и прочности. Так наши эксперименты показали, что узкий луч света, падающий перпендикулярно осям световода на тонкую пластинку из камня, описанного в патенте, уже при прохождении 150-200 мкм имеет изотропную диаграмму рассеяния в плоскости, перпендикулярной осям световодов. Это значит, что сияние формирует приповерхностный слой камня толщиной 100-300 мкм. В направлении вдоль световодов камень имеет размер 5-10 мм, что в десятки и сотни раз больше. В связи с этим данные камни могут иметь только слабую окраску контрастного сияния с сохранением глубины и прозрачности.

Цель изобретения - создание искусственного ювелирного камня, имеющего насыщенный цвет с сохранением контрастного сияния в заданной части лицевой поверхности камня и эффекта прозрачности и глубины.

Эта задача решается тем, что искусственный ювелирный камень имеет ограненную лицевую поверхность и содержит пучок волоконно-оптических световодов (ВС), каждый из которых имеет сердцевину и оболочку, показатель преломления которой меньше показателя преломления сердцевины, при этом соседние световоды жестко скреплены между собой по боковым поверхностям и ориентированы так, что касательная к оптическим осям световодов параллельна касательной к поверхности камня в месте избирательного рассеяния света, световоды скреплены твердой, прозрачной в области видимой части спектра, по меньшей мере, частично совпадающей с областью прозрачности световодов средой, коэффициент поглощения которой превышает коэффициент поглощения материала световодов, причем волоконно-оптические световоды имеют зеркально-гладкую наружную боковую поверхность.

Для увеличения декоративного эффекта повышения срока службы камня его лицевая поверхность покрыта слоем прозрачного материала.

Для формирования объемной линейной дифракционной решетки, обеспечения когерентного рассеяния света включениями по принципу дифракции Вульфа-Брэгга и получения эффекта благородного опала световоды уложены регулярно.

Возможным вариантом является камень, у которого оси световодов изогнуты, а их кривизна совпадает с кривизной поверхности огранки.

В другом варианте ювелирный камень состоит, по меньшей мере, из двух соединенных между собой как одно целое слоев.

Можно изготовить и камень, у которого оптические оси световодов одного слоя расположены под углом к оптическим осям световодов соседнего слоя. Для получения дополнительного цветового эффекта в разных слоях световоды выполнены из материала с различной областью прозрачности.

Можно и изготавливать ювелирный камень, у которого материал среды, по меньшей мере, двух соседних слоев имеет разную область прозрачности.

Для получения дополнительного декоративного эффекта ювелирный камень выполняют в виде вставки в ювелирное изделие, имеющей опорную поверхность, причем световоды в нем расположены под углом к опорной поверхности, а опорная поверхность снабжена дополнительным декоративным элементом. Можно изготавливать декоративный элемент украшения в виде аппликации, жестко закрепленной на опорной поверхности. Можно и декоративный элемент украшения выполнить в виде гравировки в теле камня.

Еще одним вариантом камня является камень, у которого оболочка световодов состоит, по меньшей мере, из двух слоев.

Искусственный ювелирный камень, выполненный в соответствии с настоящим изобретением, обеспечивает декоративный эффект, связанный с реализацией комплекса - яркого сияния в заданной части камня и насыщенного цвета с сохранением эффекта глубины и прозрачности на остальной части лицевой поверхности камня.

	На фиг.1 изображен ювелирный камень с ограненными лицевой и опорной поверхностями в форме кабошона, его вид сверху и сбоку, область сияния; на фиг. 2 - сечение ювелирного камня в двух проекциях; на фиг.3 - ход лучей, падающих на торцы световодов; на фиг.4 - ход световых лучей, падающих на среду, скрепляющую световоды; на фиг.5 - ход световых лучей, падающих на боковую поверхность световодов и на скрепляющую световоды среду в сечении, перпендикулярном осям световодов; на фиг.6 - ювелирный камень с дополнительным декоративным элементом.

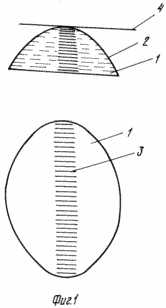

На фиг.1 показан внешний вид ювелирного камня 1. Камень имеет ограненную лицевую поверхность 2. Штриховкой показана область поверхности с сиянием 3, в которой касательная 4 параллельна оптическим осям световодов 5 (фиг.2).

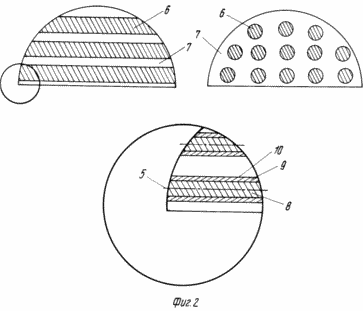

На фиг. 2 показано сечение камня в двух проекциях и волоконно-оптического световода. Камень состоит из параллельно уложенных волоконно-оптических световодов 6, скрепленных по боковым поверхностям прозрачной средой 7. Световоды состоят из сердцевины 8 и оболочки 9, имеющей коэффициент преломления, который меньше коэффициента преломления сердцевины. Боковая поверхность световодов 10 - зеркально гладкая. Световоды скреплены между собой прозрачной средой, имеющей коэффициент поглощения, который больше коэффициента поглощения световодов.

Цель изобретения реализуется следующим образом

Пусть на вставку падает параллельный пучок световых лучей. Все лучи можно разбить на две группы, отличающиеся по характеру отражения и преломления; лучи 12, падающие на торцы световода, и лучи 13, падающие на боковую поверхность световода. Лучи 12 проходят без рассеяния и поглощения по световодам и выходят из камня на другом конце световода в угловой апертуре, соответствующей апертуре падающих лучей. Угол между нормалью к торцам (11) световода и осями световода меняется в зависимости от кривизны поверхности, пересекающей световод (фиг.4). Часть лучей 12, падающих на торцы, вводится в световод, пленяется и распространяются вдоль световода, а часть проходит через световоды и попадает на их боковую поверхность, расположенную за ними. Эти лучи становятся аналогами лучей 13.

другой характер распространения лучей 13, падающих на боковую поверхность ВС или на среду, скрепляющую световоды (фиг.4). Падающие лучи проходят через зеркально-гладкую боковую поверхность световода (без диффузного рассеяния на его поверхности) в световод и, проходя через него как через цилиндрическую линзу, испытывают множественное преломление и отражение на световодах и его боковых поверхностях, испытывают поглощение в скрепляющей световоды среде 7 и выходят из тела камня. На фиг.5 показана траектория лучей 13, падающих на камень перпендикулярно оптическим осям световодов. Видно, что лучи расщепляются на систему лучей, распространяющихся в угле 2в плоскости, перпендикулярной оси ВС и содержащей падающие лучи. При падении лучей 13 на ВС под некоторым углом к оси ВС, характер расстояния остается прежним. Лучи так же рассеиваются в угле 2, хотя рассеянные лучи уже не лежат в одной плоскости. Таким образом, лучи 13, падающие на боковую поверхность ВС, рассеиваются в широком угле, причем в рассеянии принимают участие и глубоколежащие ВС и проходят по поглощающей свет среде 7. Это приводит к тому, что практически от каждого луча 13 часть энергии, окрашенная поглощением в среде 7, распространяется в направлении наблюдателя, если он находится в плоскости падения луча 13, независимо от его угла падения на боковую поверхность ВС. И наоборот, лучи 12, падающие на торцы ВС, проходят через вставку и выходят в узком конусе углов, соответствующих углу падения на торец. Это приводит к тому, что интенсивность рассеянного света с поверхности вставки, расположенной вблизи линии или плоскости, где касательная к поверхности вставки параллельна оптическим осям, ВС оказывается в десятки раз больше, чем для боковой поверхности, где осуществляется преимущественное падение луча 12, распространяющихся к противоположной стороне камня без рассеяния. Если на камень падает рассеянный свет, то для любой точки наблюдения найдется набор лучей, которые будут формировать избирательное преломление и рассеяние лучей с поверхности камня, где касательная к поверхности параллельна ВС, в зону наблюдения. К ним будут примешиваться и рассеянные в объеме камня лучи, попадающие на торцы ВС, но не пленяющиеся световодами, а проходящие вглубь камня. Эта часть рассеянного света будет снижать контраст сияния и приводить к слабой равномерной окраске камня. Однако, так как коэффициент поглощения скрепляющей среды превышает коэффициент поглощения в ВС, то в зону наблюдения будет выходить только часть лучей, рассеянных приповерхностыми ВС, окрашенных поглощением в среде 7.

Цель достигается при любом скачке показателя преломления между средой и ВС. Однако, чем больше апертура ВС, тем более выраженный эффект и тем более яркое сияние. При апертуре ВС 0,8-1,0 контраст в освещенности между областью 9 поверхности камня и боковой поверхностью достигает 50. Понятно, что для лучей 13 и среда и ВС должны быть прозрачны хотя бы в некоторой узкой области оптического спектра. Если же в области прозрачности ВС и среды имеют только узкую область пересечения, то боковая поверхность камня и яркая область 3 будут иметь разный цвет. Чем больше различие в коэффициентах поглощения среды и световодов, тем интенсивнее окраска камня. Если полоса поглощения среды совпадает с полосой поглощения световодов и отличается только величиной, то камень будет иметь на темном фоне яркую полосу, а при наблюдении вдоль световодов он будет светлым. Причем даже при равномерном поглощении в видимой области спектра камень будет иметь преимущественную окраску в некоторой части спектра из-за дисперсии материала среды и ВС и соответственно в разной длине пути света разных участков спектра до выхода его из камня. Так как боковая поверхность световодов зеркально-гладкая, то в отличие от природных камней не происходит диффузного рассеяния света, результатом чего и является большой контраст и яркость сияния, ощущение глубины. При рассмотрении камня в направлении вдоль осей ВС он прозрачен в области прозрачности ВС. Для увеличения эффективности рассеяния оболочка ВС может быть многослойной. При этом существенно увеличивается рассеяние и яркость сияния. Если поверхность камня является плоской, то характер рассеяния определяется углом между осями ВС и нормалью к поверхности вставки. Для достижения цели не существенна форма сечения ВС. Сечение может быть кругом, овалом, каплевидной формы и т.д., желательно только, чтобы сохранялось постоянство сечения вдоль ВС и поверхность была зеркально-гладкой. Камень может содержать слои, в каждом из которых световоды параллельно уложены, но оси ВС в разных слоях непараллельны. В этом случае вся поверхность камня будет состоять из областей, в которых падающий свет будет иметь характер лучей 12 или 13. Соответствующим образом будут распределены и области сияния.

Камень может состоять из блоков и некоторые блоки могут иметь сложную криволинейную форму, оси ВС в таких блоках будут изогнуты. Если их кривизна будет совпадать с кривизной поверхности огранки, то в каждой точке такой поверхности касательная к ней будет параллельна касательной к осям ВС. Применение таких блоков позволяет получить крестообразное сияние типа звездочатого сапфира.

Перед сплавлением оболочек или полимеризацией среды в объем будущего камня при необходимости помещают трубку из подходящего материала. Это устраняет операцию сверления крепежных отверстий, что упрощает изготовление украшений.

Технология изготовления ювелирного камня согласно изобретению не представляет затруднений и может быть реализована различными способами. Одним из них является изготовление стеклянных волоконно-оптических световодов, содержащих сердцевину с высоким показателем преломления и оболочку с низким показателем преломления и с зеркально-гладкими наружными боковыми поверхностями с их укладкой в жгут. Затем жгут волокон пропитывают материалом основы, которая впоследствии затвердевает. После этого формируют лицевую и, в случае необходимости, опорную поверхности.

По другому способу изготавливают волоконно-оптические световоды, состоящие из сердцевины и оболочки с требуемыми характеристиками и одновременно на его боковую поверхность наносят слой материала основы (среды). Укладывают световоды в жгут и создают условия, при которых слои основы на волокнах слипаются, например, прогревают под давлением до температуры размягчения среды.

Что касается достижения эффекта сияния, то это обеспечивается преломлением света при прохождении через боковую их поверхность, преобразованием луча в круговой веер лучей, лежащих преимущественно в плоскости падения. Множественное преломление лучей при прохождении через боковые поверхности волокон формирует круговую диаграмму рассеяния в плоскости падения первичного луча.

Лучи света, падающие на торцы световодов, пленяются и без рассеяния проходят через тело камня, обеспечивая большой контраст между сильно рассеивающей частью камня, где световоды параллельны плоскости, касательной к лицевой поверхности камня, и свет падает на боковые поверхности световодов, и частью лицевой поверхности, на которой основная часть света вводится в световод и распространяется вдоль световодов. В то же время при выборе точки наблюдения камня, когда в глаз наблюдателя попадают лучи, прошедшие по световодам, а и через среду вдоль световодов, обеспечивается эффект прозрачности и глубины.

Так как волноводные моды практически не проникают в среду, крепящую световоды, то среда может иметь большой коэффициент поглощения в выбранной области спектра, что обеспечивает цветовую насыщенность камня.

Что касается слоистой структуры предлагаемого ювелирного камня, то это позволяет получить дополнительно разноокрашенность камня.

Так как параллельно уложенные световоды способны передавать изображение, то используя наклонные по отношению к опорной поверхности (14) световоды, можно наряду с получением сияния в заданной части ювелирного камня получить изображение (15) дополнительного элемента украшения (16). Таким элементом может быть монограмма, знак Зодиака, рисунок, источник света. Выполнить его можно в виде аппликации, гравировки. Источником света может быть светодиод либо торец одиночного световода или жгута световодов, излучение с которого освещает опорную поверхность. При этом, так как дополнительный элемент изображения освещается только светом, падающим на лицевую поверхность камня, интенсивность изображения его будет достаточно слабой. Усилить его можно дополнительным источником света со стороны опорной поверхности.

Используя тонкие световоды с наружным диаметром оболочки 0,5-3 мкм, сравнимые с длиной волны света, нанося на их боковую поверхность тонкий слой материала основы и плотно упаковывая их в жгут, легко реализовать высокую степень периодичности укладки волокон, нерегулярность которой будет определяться только ошибкой в толщине волокон и толщине слоя основы. Такой жгут будет представлять собой высокоэффективную объемную дифракционную решетку, технология изготовления которой чрезвычайно проста. Рассеяние света от поверхности такого камня будет иметь характер дифракции Вульфа-Брэгга, что обеспечивает яркие дифракционные максимумы рассеянного монохроматичного света. Это означает, что при наблюдении ювелирного камня, изготовленного в соответствии с изобретением, с разных направлений область сияния будет окрашена в разные монохроматичные цвета, представляя из себя синтетический аналог благородного опала.

Для получения разноокрашенности камня при наблюдении его с разных сторон оболочка световодов состоит из двух и более слоев.

Пример 1
Жгут стеклянных ВС, прозрачных в видимой области света, с диаметром сердцевины 5 мкм, коэффициентом преломления 1,65 и оболочкой толщиной 1 мкм с коэффициентом преломления 1,45.

На световоды наносят слой толщиной 0,2 мкм, которым при прогреве будут скреплены между собой световоды. Коэффициент поглощения материала среды 100 см^-1 в желто-красной области спектра. Жгут под давлением и при температуре размягчения оболочек выдерживают, пока не произойдет сплавление дополнительной оболочки (скрепляющей среды). Из полученного монолита изготавливают ювелирный камень с полированной поверхностью в форме кабошона таким образом, чтобы оси ВС были параллельны основанию. На поверхности кабошона вдоль линии, соединяющей перпендикуляры к оси приповерхностных ВС появится область яркого сияния красно-коричневого цвета. В зависимости от крутизны огpанки (выпуклости) область сияния будет шире или уже. Сияние видно благодаря большому контрасту при любой интенсивности освещения, позволяющей увидеть украшение и с любого направления наблюдения, при котором область сияния не экранируется от наблюдения боковой поверхностью.

Пример 2
Ювелирный камень, изготовленный по примеру 1, сверху покрыт тонким слоем прозрачного материала. При этом увеличивается контраст и появляется иллюзия цветовых оттенков из-за дополнительного спектрально-зависимого преломления на границе прозрачного слоя.

Пример 3
Ювелирный камень по примеру 1, но среда, в которую помещены ВС имеют узкую полосу прозрачности в желто-красной области. Сердцевины ВС прозрачны в этой же области спектра и дополнительно в синей области. В этом случае область сияния будет иметь желто-красный оттенок, а боковая поверхность будет изменять цвет от очень слабой интенсивности желто-красного до яркого синего при изменении угла наблюдения от нормального к осям ВС до наблюдения вдоль осей ВС.

Пример 4
Ювелирный камень выполнен из пластика (прозрачная среда), в который погружены параллельно уложенные ВС. Область прозрачности сердцевин ВС меняется слоями в направлении от основания вставки к ее вершине. Оболочка прозрачна только в какой-то узкой области спектра. В этом случае ювелирный камень будет цветной.

Пример 5
Ювелирный камень содержит ВС с диаметром сердцевины 0,45-0,6 мкм и оболочкой толщиной 0,05-0,1 мкм, скрепленные между собой средой, имеющей поглощение 10 см^-1. Максимальная толщина среды не превышает 0,1 мкм. Так как регулярность укладки волокон высока, рассеяние и преломление света имеет характер объемной дифракции Вульфа-Брэгга. Поэтому область сияния оказывается окрашенной в монохроматические цвета. Так как из-за нарушений регулярности укладки волокон существуют физические ограничения на максимальный размер камня, в котором происходит когерентное рассеяние света, необходимое для осуществления дифракции Вульфа-Брэгга, то для проявления эффекта опала необходимо исключить участие в рассеянии областей, где такое рассеяние происходит. В данном случае поглощающая среда ограничивает вклад в рассеянное излучение лучей, проникающих глубоко в камень.

Пример 6
Изготавливают блок параллельно уложенных ВС, скрепленных между собой средой по примеру 1. Из него изготавливают вставку в ювелирное изделие с криволинейной поверхностью таким образом, чтобы оси световодов были наклонены к основанию вставки на некоторый угол, например 30^о (фиг.6). Область сияния 9 оказывается смещенной относительно центра. Под основание закреплен дополнительный декоративный элемент украшения или нанесена гравировка на основании. Его изображение будет передано на лицевую поверхность вставки. Таким образом, на поверхности вставки будет наряду с сиянием цветное изображение (если этот элемент цветной) дополнительного декоративного элемента украшения. Причем, если его расположить на некотором расстоянии от передающей поверхности на основании, как это показано на фиг.6, то изображение будет размытым, что улучшает зрительное восприятие. Таким элементом может быть номограмма, знак Зодиака и т.д.

ФОРМУЛА ИЗОБРЕТЕНИЯ

1. ИСКУССТВЕННЫЙ ЮВЕЛИРНЫЙ КАМЕНЬ, выполненный с ограненной лицевой поверхностью и содержащий пучок волоконно-оптических световодов, каждый из которых имеет сердцевину и оболочку, показатель преломления которой меньше показателя преломления сердцевины, при этом соседние световоды жестко скреплены между собой по боковым поверхностям и ориентированы так, что касательная к оптическим осям световодов параллельна касательной к поверхности камня в месте избирательного рассеяния света, отличающийся тем, что световоды скреплены твердой, прозрачной в видимой части спектра, по меньшей мере частично совпадающей с областью прозрачности световодов, средой, коэффициент поглощения которой превышает коэффициент поглощения материала световодов, причем волоконно-оптические световоды имеют зеркально-гладкую наружную боковую поверхность.

2. Камень по п.1, отличающийся тем, что его лицевая поверхность покрыта слоем прозрачного материала.

3. Камень по п.1, отличающийся тем, что световоды уложены регулярно.

4. Камень по п.1, отличающийся тем, что оси световодов изогнуты, при этом их кривизна совпадает с кривизной поверхности огранки.

5. Камень по п.1, отличающийся тем, что он выполнен в виде вставки в ювелирное изделие, имеющей опорную поверхность, при этом световоды расположены под углом к опорной поверхности, а опорная поверхность снабжена дополнительным декоративным элементом.

6. Камень по п.5, отличающийся тем, что дополнительный элемент украшения представляет собой аппликацию, жестко закрепленную на опорной поверхности.

7. Камень по п. 5. отличающийся тем, что дополнительный декоративный элемент выполнен в виде гравировки в теле камня.

8. Камень по п.1, отличающийся тем, что он состоит из по меньшей мере двух соединенных между собой как одно целое слоев.

9. Камень по п.8, отличающийся тем, что световоды одного слоя расположены под углом к оптическим осям световодов соседнего слоя.

10. Камень по п.8, отличающийся тем, что в разных слоях световоды выполнены из материала с различной областью прозрачности.

11. Камень по п.8, отличающийся тем, что материал среды по меньшей мере двух соседних слоев имеет разную область прозрачности.

12. Камень по п.1, отличающийся тем, что оболочка световодов выполнена по меньшей мере из двух слоев.
