|
| Начало раздела Производственные, любительские Радиолюбительские Авиамодельные, ракетомодельные Полезные, занимательные | Хитрости мастеру Электроника Физика Технологии Изобретения | Тайны космоса Тайны Земли Тайны Океана Хитрости Карта раздела |   |
| Использование материалов сайта разрешается при условии ссылки (для сайтов - гиперссылки) | |||
Навигация: => | На главную/ Рынок технологий / Актуальные изобретения и модели / Назад / |
|
ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2166561
СПОСОБ ПРИГОТОВЛЕНИЯ РАСТВОРА ХИМИЧЕСКОГО ЗОЛОЧЕНИЯ
Имя заявителя: Общество с ограниченной ответственностью "Катализ +"
Имя изобретателя: Крыщенко К.И.; Дзегиленок В.Н.; Крыщенко И.К.; Нейланд А.Б.
Имя патентообладателя: Крыщенко Константин Иванович; Дзегиленок Вадим Николаевич; Крыщенко Иван Константинович; Нейланд Анатолий Борисович
Адрес для переписки: 123631, Москва, ул. Исаковского 25, корп.1, кв.163, Дзегиленку В.Н.
Дата начала действия патента: 2000.02.15
Изобретение относится к нанесению металлических покрытий на металлические поверхности, в частности к химическому золочению, и может быть использовано в микроэлектронике, ювелирной технике и т.д. Растворение цианоаурата калия проводят в насыщенном растворе комплексообразователя трилон Б, и цианоаурата калия с добавлением гидроокиси металла, способного образовывать с цианидом двойные комплексные соединения типа KmM(CN)n, где М = металл, m = 1,2,3; n = 2,4,6 в количестве не менее 1/4 моля на каждый моль используемого цианоаурата калия, а затем в раствор добавляют деминерализованную воду до рабочих концентраций. Технический результат: способ позволяет получать раствор золочения, позволяющий наносить беспористые золотые покрытия толщиной 0,05-0,08 мкм.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к способам приготовления раствора для нанесения металлических покрытий на металлические поверхности, в частности для химического золочения, и может быть использовано в микроэлектронике, ювелирной технике и т.д.
Известен раствор химического золочения по /1/, содержащий воду, цианоаурат (III) щелочного металла и комплексообразователь, в качестве которого могут быть использованы этилендиаминотетраметиленфосфорная кислота или 1-гидраксиэтил-1,1- дифосфорная кислота. Недостатки известного раствора состоят в том, что слой выпадающего золота является рыхлым и пористым.
Наиболее близким аналогом к настоящему изобретению, принятому в качестве прототипа, является раствор химического золочения по /2/, содержащий следующие соотношения компонентов:
- Цианоаурат (на золото) - 0,5-1,0
- Комплексообразователь (этиленгликоль-бис, триэтилентетрааминогексауксусная кислота или ее соли - 9,0-21,0
- Дистиллированная вода - остальное
Недостаток прототипа состоит в том, что при его использовании не удается получить действительно тонкий слой осаждающегося золота, потому что реакция осаждения идет за счет внутримолекулярного окисления, которое происходит только с участием соединения золота с двумя разными комплексообразователями.
Техническая задача, на решение которой направлено настоящее изобретение, состоит в таком приготовлении раствора химического золочения, который обеспечивает тончайшее высококачественное покрытие на металлах, используемое как самостоятельно, так и в виде дополнительного подслоя.
Решение данной технической задачи достигается тем, что в способе приготовления раствора химического золочения, включающем растворение цианоаурата калия и комплексообразователя трилона Б в деминерализованной воде, растворение цианоаурата калия ведут в насыщенном растворе комплексообразователя трилона Б с добавлением гидроокиси металла, способного образовывать с цианидом двойные комплексные соединения типа KmM(CN)n, где M - металл, m - 1,2,3; n - 2,4,6, при этом количество гидроокиси металла берут не менее 1/4 моля на каждый моль используемого цианоаурата калия.
Предлагаемый раствор готовят следующим образом. Сначала растворяют известные по /2/ компоненты в дистиллированной воде. Затем для связывания при реакции перекомплексации свободного цианида вводят гидроокись меди, никеля, кобальта, цинка или других металлов в количестве 1/4 моля гидроокиси на каждый моль используемого дицианоаурата калия.
Вводимые гидроокиси, являющиеся
комплексными соединениями, которые,
образуя двойные цианиды типа KM(CN)4,
где M - металл, связывают высвобождающиеся
при реакции перекомплексации дицианоаурат
калия - свободный цианид по реакции:
4K(CN)+M(OH)2 ---> К2М(CH)4+2KOH
Результатом этого является дополнительное
снижение толщины золотого покрытия из-за
уменьшения концентрации KCN, способного
травить основу и вести реакцию в
направлении автокатализа. Вместе с этим
улучшается и качество покрытия,

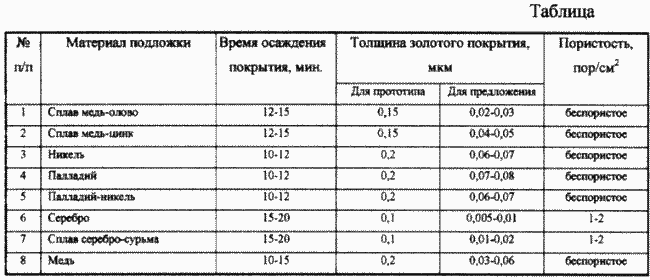

выпадающего на неповрежденную основу (см.
табл. 1).
Технико-экономическая эффективность заявленного предложения заключается в том, что достигается весьма тонкое покрытие (в пределах 0,005-0,08 мкм) высочайшего качества, хорошо связанное с поверхностью основы и не имеющее пор.
ЛИТЕРАТУРА
-
А.С. СССР N 4830668, М.кл5 C 23 C 18/44, 1988 г.
-
Патент РФ N 2114213, М.кл6 C 23 C 18/44, 1996 г.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Способ приготовления раствора химического золочения, включающий растворение цианоаурата калия и комплексообразователя трилона Б в деминерализованной воде, отличающийся тем, что растворение цианоаурата калия ведут в насыщенном растворе комплексообразователя трилона Б с добавлением гидроокиси металла, способного образовывать с цианидом двойные комплексные соединения типа КmМ(СN)n, где М - металл; m = 1, 2, 3; n = 2, 4, 6, при этом количество гидроокиси металла берут не менее 1/4 моля на каждый моль используемого цианоаурата калия, а затем в раствор добавляют деминерализованную воду до рабочих концентраций.
Версия для печати
Дата публикации 16.11.2006гг
Created/Updated: 25.05.2018
