ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2252685
ЮВЕЛИРНОЕ ИЗДЕЛИЕ С ЗАКРЕПЛЕНИЕМ С ПОМОЩЬЮ ПИРСИНГА

ЮВЕЛИРНОЕ ИЗДЕЛИЕ С ЗАКРЕПЛЕНИЕМ С ПОМОЩЬЮ ПИРСИНГА. КОЛЬЦО. УКРАШЕНИЯ. ЮВЕЛИРНЫЕ. ЗОЛОТО. ПЛАТИНА. АЛМАЗ. БРИЛЬЯНТ. НОУ ХАУ. ОБРАБОТКА. ЮВЕЛИРНЫЙ. ОГРАНКА. ДРАГОЦЕННЫЙ КАМЕНЬ. ВНЕДРЕНИЕ. ПАТЕНТ. ТЕХНОЛОГИИ.

ИЗОБРЕТЕНИЕ. ЮВЕЛИРНОЕ ИЗДЕЛИЕ С ЗАКРЕПЛЕНИЕМ С ПОМОЩЬЮ ПИРСИНГА. Патент Российской Федерации RU2252685

Имя заявителя: Тормосов Александр Альбертович (RU)
Имя изобретателя: Тормосов Александр Альбертович (RU)
Имя патентообладателя: Тормосов Александр Альбертович (RU)
Адрес для переписки: 107023, Москва, ул. Б. Семеновская, 49, оф.404, Фирма патентных поверенных ООО "ИННОТЭК"
Дата начала действия патента: 2004.04.06

Изобретение относится к области удовлетворения жизненных потребностей человека, в частности к ювелирным изделиям и прочим украшениям для ношения на теле с закреплением посредством пирсинга. Ювелирное изделие содержит декоративный элемент, пирсинговую шпильку со съемным концевым наголовником и шарнирное соединение пирсинговой шпильки с декоративным элементом, имеющее охватываемое звено и охватывающее звено. Охватываемое звено установлено на декоративном элементе, а охватывающее звено установлено на пирсинговой шпильке. Охватывающее звено на участке сопряжения с пирсинговой шпилькой выполнено с внешней поверхностью выпуклой формы с криволинейным контуром, имеющим габарит больше габарита поперечного сечения пирсинговой шпильки. Охватывающее звено выполнено с выемкой, имеющей габариты, меньшие габаритов криволинейного контура внешней поверхности. Обеспечивается повышение безопасности пользования ювелирным изделием.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к области удовлетворения жизненных потребностей человека, в частности к ювелирным изделиям и прочим украшениям для ношения на теле с закреплением посредством пирсинга.

Известно ювелирное изделие, содержащее декоративный элемент, пирсинговую шпильку со съемным концевым наголовником и соединение пирсинговой шпильки с декоративным элементом (JP № 2001299414, А 44 С 7/00, 2001 г.).

Недостатком известного ювелирного изделия является ограничение применения только на участках тела, не подверженных движению и активной деформации, в частности для украшения ушей. Данный недостаток обусловлен жестким соединением пирсинговой шпильки с декоративным элементом.

Более совершенным и наиболее близким аналогом заявляемому является ювелирное изделие, содержащее декоративный элемент, пирсинговую шпильку со съемным концевым наголовником и шарнирное соединение пирсинговой шпильки с декоративным элементом, имеющее охватываемое звено и охватывающее звено (GB № 2381183, А 44 С 15/00, 2003 г.).

Упомянутое ювелирное изделие, обеспечивая свободу активного движения соответствующего участка тела за счет подвижности соединения пирсинговой шпильки с декоративным элементом, позволяет закреплять его на различных участках тела, (например, брови или живот). Однако в силу конструктивных особенностей имеющего место шарнирного соединения пирсинговой шпильки с декоративным элементом, применение его сопряжено с возможным повреждением кожного покрова в области прокола в результате защемления между поверхностями охватываемого звена и охватывающего звена.

Технический результат, который может быть получен при осуществлении изобретения, заключается в повышении безопасности пользования ювелирным изделием.

Указанный технический результат достигается ювелирным изделием, содержащим декоративный элемент, пирсинговую шпильку со съемным концевым наголовником и шарнирное соединение пирсинговой шпильки с декоративным элементом, имеющее охватываемое звено и охватывающее звено, за счет того, что охватываемое звено установлено на декоративном элементе, а охватывающее звено установлено на пирсинговой шпильке, при этом охватывающее звено на участке сопряжения с пирсинговой шпилькой выполнено с внешней поверхностью выпуклой формы с криволинейным контуром, имеющим габарит больше габарита поперечного сечения пирсинговой шпильки.

А и за счет того, что охватывающее звено выполнено с выемкой, имеющей габариты, меньшие габаритов криволинейного контура внешней поверхности.

Сущность заявляемого изобретения поясняется чертежами,

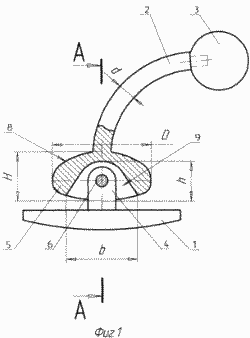

Фиг.1 дано изображение общего вида ювелирного изделия

Фиг.2 - сечение А-А

Фиг.3 и 4 - варианты шарнирного соединения

Ювелирное изделие содержитдекоративный элемент 1, связанный с пирсинговой шпилькой 2 со съемным концевым наголовником 3 (например, посредством резьбы). Связь декоративного элемента 1 с пирсинговой шпилькой 2 выполнена в виде шарнирного соединения, образованного охватываемым звеном 4, установленным на декоративном элементе 1, и охватывающим звеном 5, установленным на пирсинговой шпильке 2, связанной с охватываемым звеном 4, например, осью 6 или фиксирующими проушину выступами 7 на сопряженных поверхностях. При этом охватывающее звено 5 на участке сопряжения с пирсинговой шпилькой 2 выполнено с внешней поверхностью выпуклой формы с криволинейным контуром 8, имеющим габарит (например D) больше габарита (например d) поперечного сечения пирсинговой шпильки 2, и может быть выполнено с выемкой 9, имеющей габариты (например h и b) менее габаритов криволинейного контура внешней поверхности (например H и D соответственно).

Предотвращение травмы обеспечиваются расположением участка кожного покрова в области прокола между съемным наголовником 3 и внешней поверхностью выпуклой формы с криволинейным контуром 8 и невозможностью смещения упомянутого участка кожного покрова в зону шарнирного соединения, при этом комфортные условия соприкосновения ювелирного изделия с кожным покровом предопределены формой и размерами охватывающего звена 5, а необходимая для этого подвижность - размерами выемки 9 менее габаритов криволинейного контура внешней поверхности.

ФОРМУЛА ИЗОБРЕТЕНИЯ

  1. Ювелирное изделие, содержащее декоративный элемент, пирсинговую шпильку со съемным концевым наголовником и шарнирное соединение пирсинговой шпильки с декоративным элементом, имеющее охватываемое звено и охватывающее звено, отличающееся тем, что охватываемое звено установлено на декоративном элементе, а охватывающее звено установлено на пирсинговой шпильке, при этом охватывающее звено на участке сопряжения с пирсинговой шпилькой выполнено с внешней поверхностью выпуклой формы с криволинейным контуром, имеющим габарит больше габарита поперечного сечения пирсинговой шпильки.

  2. Ювелирное изделие по п.1, отличающееся тем, что охватывающее звено выполнено с выемкой, имеющей габариты менее габаритов криволинейного контура внешней поверхности.
