|
| Начало раздела Производственные, любительские Радиолюбительские Авиамодельные, ракетомодельные Полезные, занимательные | Хитрости мастеру Электроника Физика Технологии Изобретения | Тайны космоса Тайны Земли Тайны Океана Хитрости Карта раздела |   |
| Использование материалов сайта разрешается при условии ссылки (для сайтов - гиперссылки) | |||
Навигация: => | На главную/ Рынок технологий / Актуальные изобретения и модели / Назад / |
|
ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2287002
КЛЕЙ-РАСПЛАВ
Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Омский государственный технический университет" (RU)
Имя изобретателя: Колбина Елена Леонидовна (RU); Андринская Юлия Александровна (RU)
Имя патентообладателя: Государственное образовательное учреждение высшего профессионального образования "Омский государственный технический университет" (RU)
Адрес для переписки: 644050, г.Омск, пр. Мира, 11, ГОУ ВПО ОмГТУ, информационно-патентный отдел, О.И. Бабенко
Дата начала действия патента: 2005.02.28
Изобретение относится к клеевым композициям на основе сополимера этилена и винилацетата и может быть использовано в полиграфической промышленности для склеивания бумаги, картона и клеевого бесшвейного скрепления.
Задачей изобретения является повышение прочности скрепления и расширение функциональных возможностей клея, в том числе обеспечение возможности применения клея для бумаги с проклейкой нефтяными смолами. Поставленная задача решается тем, что клей-расплав содержит сополимер этилена с винилацетатом, парафин, стабилизатор, и дополнительно содержит производное диизоцианата - линейный гидроксилсодержащий полиэфируретан.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к клеевым композициям на основе сополимера этилена и винилацетата и может быть использовано в полиграфической промышленности для склеивания бумаги, картона и клеевого бесшвейного скрепления.
Известен клей-расплав - авторское свидетельство СССР №433195, M. кл. С 09 J 138/08, 1974, содержащий сополимер этилена с винилацетатом с содержанием винилацетата 25-32%.
Недостатком аналога является то, что склеенные блоки недолговечны, так как характеризуются нестабильностью свойств во времени.
Наиболее близким к заявляемому является клей-расплав - патент РФ №2112005, M. кл. С 09 J 123/08, 1998, содержащий сополимер этилена с винилацетатом 11-25%, бутадиенстирольный термоэластопласт 10-26%, глицериновый эфир канифоли 26-34%, парафин 28-36%, терпеновое масло 6-3,6%, стабилизатор 0,3-0,7%.
К недостаткам прототипа можно отнести:
- клей содержит большое количество канифоли и парафина, следовательно, не может обладать высокой эластичностью, что косвенно подтверждается оценкой эластичности клея по углу раскрывания. В данном случае углом раскрывания блока считают среднее из 5 измерений угла раскрывания, при котором не происходит растрескивание клеевого слоя;
- судя по составу, клей содержит эфиры канифоли, следовательно, предназначен в большей степени для бумаги только с преобладающей канифольной проклейкой.
Задачей изобретения является повышение прочности скрепления и расширение функциональных возможностей клея, в том числе обеспечение возможности применения клея для бумаги с проклейкой нефтяными смолами.

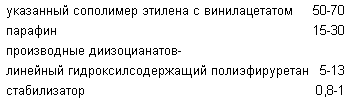

Задача изобретения достигается тем, что клей-расплав, содержащий сополимер этилена с винилацетатом, например с массовой долей 26-30%, парафин и стабилизатор, согласно изобретению дополнительно содержит производные диизоцианатов, в частности линейный гидроксилсодержащий полиэфируретан при следующем соотношении компонентов в в.ч.:
Суть изобретения поясняется конкретными примерами его осуществления.
В качестве базовой композиции был взят состав, содержащий сополимер с винилацетатом, например с массовой долей винилацетата 26-30%, парафин и стабилизатор, например Иргафос 168 - химическое название трис-(2,4-ди-третбутилфенил)фосфит). Содержание винилацетата подтверждается нормативными документами (ТУ 6-05-1636-97) и сертификатом, полученными на заводе-изготовителе ОАО "Сэвилен" г.Казань. Стабилизатор Иргафос 168 выпускается ООО "Томский нефтехимический завод" г.Томск.
В смеситель при температуре 100°Сзагружают парафин 30 в.ч. и стабилизатор Иргафос 168 в количестве 0,8 в.ч. После расплавления при перемешивании загружают сополимер этилена с винилацетатом 70 в.ч., затем при температуре 140-150°С вводят линейный гидроксилсодержащий полиэфируретан 13 в.ч. и перемешивают до получения однородной массы. После прохождения экструдера клей получают в виде гранул произвольной формы.
Клей-расплав обладает более высокой прочностью, особенно к мелованным легким бумагам, не подвержен деструкции в расплавленном состоянии более двух часов, применение клея-расплава не требует изменения конструкции клеевого аппарата, клей имеет более низкую стоимость по сравнению с зарубежными аналогами. Клей - расплав может быть использован для склейки картона при изготовлении упаковочной продукции.

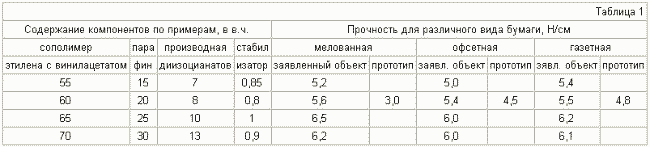

Полученные способом клеевого бесшвейного скрепления блоки подвергались испытаниям. Прочность клеевого бесшвейного скрепления оценивалась по усилию вырыва листа из блока. Усилие вырыва листа рассчитывали по формуле Р=F/a, где F (Н) - усилие, при котором лист вырывается из блока; а (см) - ширина блока. Испытания проводились на универсальной испытательной машине ИП 5158. Технические результаты испытаний (прочность) для каждого конкретного примера с указанием количества компонента в единичном значении и различного вида бумаги представлены в таблице 1.и в таблице 1 приведены значения прочности прототипа для приведенных видов бумаги.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Клей-расплав для клеевого бесшвейного скрепления, содержащий сополимер этилена с винилацетатом, парафин, стабилизатор, отличающийся тем, что дополнительно содержит производное диизоцианата - линейный гидроксилсодержащий полиэфируретан, при следующем соотношении компонентов, вес.ч.:
Версия для печати
Дата публикации 20.11.2006гг
Created/Updated: 25.05.2018
