ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2151443
СВЕТОВОЙ ПРИБОР

Имя заявителя: Открытое акционерное общество "Лисма"
Имя изобретателя: Минаев И.Ф.; Архипов Ю.А.; Иванов В.Н.; Дыров Ю.А.
Имя патентообладателя: Открытое акционерное общество "Лисма"
Адрес для переписки: 430034, г.Саранск, шоссе Светотехников 5, ОАО "Лисма", ОТИ
Дата начала действия патента: 1997.03.25

Изобретение относится к электротехнической промышленности, в частности усовершенствует световой прибор для облучения растений. Техническим результатом является увеличение эффективности излучения. Световой прибор содержит источник излучения, пускорегулирующую аппаратуру и светораспределяющее устройство. Новым в световом приборе является то, что указанный источник излучения представляет собой натриевую лампу высокого давления со следующим распределением энергии излучения в области фотосинтетически активной радиации (400-700 нм): 400-500 нм - 20±5%, 500-600 нм - 50±5%, 600-700 нм - 30±5%. Новым в световом приборе является и и то, что в составе наполнения использованы натрий в количестве 0,01-0,25 мкмоль/см³ и ртуть в количестве 0,1-5,0 мкмоль/см³.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к электротехнической промышленности, в частности усовершенствует световой прибор для облучения растений.

Известен световой прибор, содержащий источник излучения, пускорегулирующую аппаратуру и светоперераспределяющее устройство [1].

Описываемый световой прибор содержит в качестве источника излучения металлогалогенную лампу с добавками галогенидов натрия, таллия и индия.

Недостатком указанной установки является неоптимальное распределение энергии излучения в области фотосинтетически активной радиации (ФАР)-400-700 нм:

400-500 нм - 35±5%

500-600 нм - 50±5%

600-700 нм - 15±5%

Согласно же [2] доля излучения в условно красной зоне ФАР (600-700 нм) должна быть не менее 25%.

Целью предлагаемого изобретения являетсяувеличение эффективности излучения светового прибора при облучении растений.

Поставленная цель достигается тем, что в световом приборе, содержащем источник излучения, пускорегулирующую аппаратуру и светораспределяющее устройство, указанный источник представляет собой натриевую лампу высокого давления со следующими распределением энергии излучения в области фотосинтетически активной радиации (400-700 нм)

400-500 нм - 20±5%

500-600 нм - 50±5%

600-700 нм - 30±5%

Натриевая лампа высокого давления может быть безртутной, в этом случае в составе наполнения использован натрий в количестве 0,01 - 0,25 мкмоль/см³, или ртутной, при этом в составе наполнения применяются ртуть и натрий в количестве 0,1 - 5,0 и 0,01 - 0,25 мкмоль/см³ соответственно.

В световом приборе по предлагаемому изобретению экспериментально подобранный состав наполнения обеспечивает повышенный выход излучения в условно красной области ФАР (600-700 нм), что обеспечивает высокую урожайность большинства овощей.

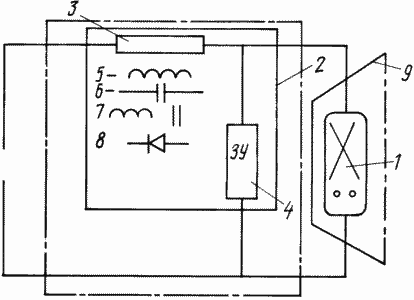

Изобретение поясняется чертежом.

Установка содержит источник излучения - натриевую лампу высокого давления 1. Пускорегулирующая аппаратура 2 содержит балластное устройство 3 и зажигающее устройство 4. Балластное устройство 3 может быть индуктивным 5, емкостным 6, комбинированным 7 и электронным 8. Распределение излучения производится отражателем 9. Принцип работы установки не отличается от соответствующего для известных установок. После подключения светового прибора к источнику питания осуществляется зажигание натриевой лампы высокого давления с помощью зажигающего устройства, генерирующего высоковольтный электрический импульс. В лампе после периода разгорания фиксируется дуговой разряд в парах натрия и ртути. Натриевая лампа высокого давления излучает поток с определенным распределением энергии излучения в области ФАР.

Светоперераспределяющее устройство ориентирует поток излучения на выращиваемые растения, обеспечивая высокую урожайность овощей.

Энергия излучения распределяется в области ФАР следующим образом:

400-500 нм - 20±5%

500-600 нм - 50±5%

600-700 нм - 30±5%

Такое распределение энергии излучения определено экспериментально из условий обеспечения высокой урожайности овощей.

При ином распределении энергии излучения не удается достичь высокую урожайность выращиваемых овощей: огурцов, томатов, салата, и т.д.

Количество компонентов наполнения натриевой лампы высокого давления определено экспериментально и составляет для натрия 0,01 - 0,25 мкмоль/см³, а для ртути 0,1 - 5,0 мкмоль/см³.

При меньшем количестве натрия их недостаточно для нормальной работы лампы в течение всего срока службы, т.к. натрий уходит из разряда в процессах адсорбции, абсорбции, хемисорбции.

При большем количестве натрия уже не достигается дополнительного положительного эффекта, а затраты на приобретение, хранение и обработку увеличиваются.

Количество ртути определяется из условий требуемого напряжения на лампе.

Примеры конкретного исполнения приведены в таблице.

Внедрение предлагаемого изобретения позволяет повысить эффективность излучения светового прибора при выращивании овощей (огурцов, томатов, салата) в теплицах.

ИСПОЛЬЗОВАЛАСЬ ЛИТЕРАТУРА

1. Пат. России, N 2035794, БИ N 14, 95 г.

2. Прикупец Л.Б., Тихомиров А.А. "Оптимизация спектра излучения при выращивании овощей в условиях интенсивной светокультуры", "Светотехника", N 3, 92 г.

ФОРМУЛА ИЗОБРЕТЕНИЯ

1. Световой прибор, содержащий источник излучения, пускорегулирующую аппаратуру и светораспределяющее устройство, отличающийся тем, что указанный источник излучения представляет собой натриевую лампу высокого давления со следующим распределением энергии излучения в области фотосинтетически активной радиации (400 - 700 нм):

400 - 500 нм - 20±5%,

500 - 600 нм - 50±5%,

600 - 700 нм - 30±5%,

а в составе наполнения лампы использован натрий в количестве 0,01 - 0,25 мкмоль/см³.

2. Световой прибор по п.1, отличающийся тем, что в составе наполнения лампы дополнительно использована ртуть в количестве 0,1 - 5,0 мкмоль/см³.
