ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2181104
СПОСОБ ВЫДЕЛЕНИЯ КРЕМНИЯ
Имя заявителя: Государственное унитарное предприятие Государственный научный центр Российской Федерации Физико-энергетический институт имени академика А.И. Лейпунского
Имя изобретателя: Свидерский М.Ф.; Свириденко И.П.; Дробышев А.В.; Орлова Е.А.
Имя патентообладателя: Государственное унитарное предприятие Государственный научный центр Российской Федерации Физико-энергетический институт имени академика А.И. Лейпунского
Адрес для переписки: 249033, Калужская обл., г. Обнинск, пл. Бондаренко, 1, ГНЦ РФ ФЭИ им. акад. А.И.Лейпунского, патентный отдел
Дата начала действия патента: 2000.02.03
Изобретение относится к способу выделения высокочистого кремния из отходов фосфатного производства минеральных удобрений - кремнефтористых соединений натрия или калия, который может быть использован в радиоэлектронике и производстве солнечных батарей, а и в других отраслях, использующих кремний. Сущность изобретения состоит в способе выделения кремния, заключающемся в процессе восстановления кремнефторида щелочного металла с использованием металлов-восстановителей, например щелочных металлов, при температуре выше температуры плавления металла-восстановителя не менее чем на 50 К, но ниже его температуры кипения, и осаждении кремния на подложку при температуре не менее чем на 10 К ниже температуры расплава, но выше температуры плавления химически активного металла-восстановителя. Способ осуществляют в неизотермическом циркуляционном контуре. В зоне осаждения кремния возможно использовать затравку монокристаллического кремния с охлаждаемой поверхностью. В результате использования изобретения снижается стоимость производства кремния и повышается производительность труда.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к способу выделения кремния из кремнефторида щелочного металла и может быть использовано в радиоэлектронике и энергетике, например, при производстве солнечных батарей, и в других отраслях народного хозяйства.
Известны способы получения кремния из кремнефтористых соединений натрия и калия (1. Патент США 4442082, кл. С 01 В 33/02. 2. Патент США 4446120, кл. С 01 В 33/02.).
Эти способы заключаются в термическом
разложении кремнефторида с выделением
тетрафторида кремния (SiF4):
Na2SiF6 <=> SiF4 + 2 NaF (1)
K2SiF6 <=> SiF4 + 2 KF (2)
Тетрафторид кремния восстанавливается до
элементарного кремния:
SiF4 + 4 NaF <=> Si + 4 NaF (3)
SiF4 + 2 Ca <=> Si + 2 CaF2 (4)
Недостатками этих способов являютсянеобходимость работать с газообразным
токсичным SiF4, трудность отделения
кремния от фторида металла-восстановителя,
т.к. реагенты используются в
стехиометрических количествах, а конечные
продукты находятся в смеси твердых
продуктов Si и NaF.
Наиболее близким по технической сущности к заявляемому техническому решению является способ, в котором при реакции между Na2SiF6и натрием формируется смесь Si и NaF. Смесь плавится нагреванием в инертном газе, затем охлаждается до комнатной температуры для отделения Si от растворенных продуктов. Na2SiF6воспроизводится добавлением SiO2 к NaF и вновь используется в реакции с натрием для получения кремния (3. JР 57071813, 1982г.).
Недостатками этого способа являютсянеобходимость осуществления дополнительных процедур, связанных с отделением кремния от фторида натрия и других примесей материалов, выделением Si из смеси Si с NaF и выделением монокристаллического кремния.
Для исключения указанных недостатков в
способе выделения кремния, включающем
восстановление его металлом-восстановителем
из кремнефторида щелочного металла
предлагается:
- процесс вести в неизотермическом
циркуляционном контуре, содержащем зону
восстановления и зону осаждения кремния на
подложку;
- восстановление вести при температуре выше
температуры плавления металла-восстановителя
не менее чем на 50 К, но ниже температуры его
кипения;
- в зоне осаждения поддерживать температуру
не менее чем на 10 К ниже температуры
расплава, но выше температуры плавления
металла-восстановителя.
Кроме того предлагается:
- в качестве металла-восстановителя
использовать, например, щелочные металлы
или их эвтектические смеси;
- в зоне осаждения Si применять затравку
монокристаллического кремния с
охлаждаемой поверхностью.

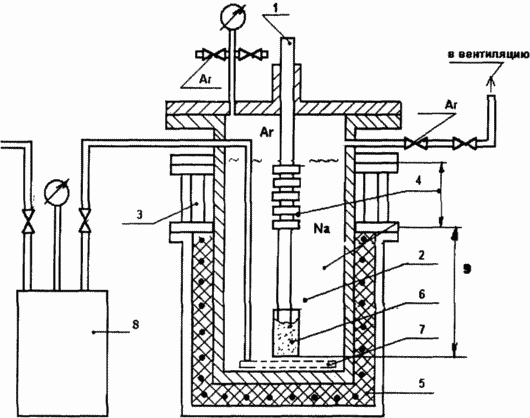

Принципиальная схема осуществления способа выделения кремния представлена на чертеже, где приняты следующие обозначения: 1 - устройство перемещения контейнера с Na2SiF6; 2 - рабочий участок; 3 - система охлаждения; 4 - зона восстановления, подложка для осаждения кремния; 5 - печь; 6 - контейнер с Na2SiF6; 7 - сетка; 8 - сливной бак; 9 - зона восстановления; Ar - линия подачи аргона.
Способ выделения кремния состоит из восстановления его металлом-восстановителем из кремнефторида щелочного металла, например из Na2SiF6, K2SiF6.
Процесс ведут в неизотермическом циркуляционном контуре, содержащем зону восстановления кремния из кремнефторида щелочного металла.
Восстановление ведут при температуре выше температуры плавления металла-восстановителя не менее чем на 50 К, но ниже температуры его кипения.
В зоне осаждения поддерживают температуру не менее чем на 10 К ниже температуры расплава, но выше температуры плавления металла-восстановителя.
Процесс восстановления кремния проводят
при температуре в зоне восстановления (Траб.макс,
К), определяемой из соотношения:
Тпл. + 50 < Траб.макс < Ткип(5)
и температуре осаждения (Тосажд., К) в
зоне осаждения, определяемой из
соотношения:
Тпл. < Тосажд. < Траб.макс-10
К, (6)
где Тпл. - температура плавления
жидкого металла-восстановителя, К;
Ткип. - температура кипения жидкого
металла-восстановителя, К.
Фактически в расплаве металла-восстановителя одновременно протекают следующие процессы: растворение кремнефторида щелочного металла; восстановление четырехвалентного кремния до элементарного состояния; осаждение элементарного кремния на подложке.
Эти процессы, например, при использовании в
качестве металла-восстановителя натрия
характеризуются реакциями (7-9):
Na + Na2SiF6 <=> (Na. Na2 SiF6)
p-p; (7)
(Na. Na2SiF6) p-p <=> Na + NaF Si p-p; (8)
Si p-p + подложка <=> Si подложка. (9)
В качестве металла-восстановителя можно
использовать щелочные металлы, например Na,
К, Li, или их эвтектические смеси.
Для выделения монокристаллического кремния можно использовать затравку монокристаллического кремния с охлаждаемой поверхностью.
Экспериментальные исследования авторов позволили выбрать металлы-восстановители и температурные режимы, при которых подавляется выход экологически вредного газа F2 и других фторсодержащих соединений, возникших в результате образования растворенного в металле-восстановителе фторида щелочного металла. При использовании Na и Na2SiF6 давление насыщающих паров NaF меньше 10-7 МПа при 1000 К и не превышает предельно допустимой концентрации (ПДК) для соединений фтора, равной 1 мг/м3, а давление F2 при диссоциации NaF при 1000 К меньше 10-39 МПа, что в обоих случаях не превышает ПДК для соединений, содержащих фтор. Значения ПДК даны в справочнике "Вредные вещества в промышленности" / Под ред. Н.В. Лазарева. Л.: Химия, 1997/.
При превышении концентрации насыщения в металле-восстановителе фторид должен высадиться из раствора и в дальнейшем может быть использован в промышленности как товарный продукт. При этом осаждение фторида щелочного металла происходит в области размещения кремнефторида щелочного металла.
Для выделения монокристаллического кремния можно использовать затравку монокристаллического кремния с охлаждаемой поверхностью.
Затравка расположена в зоне осаждения.
Процессы, характерные для кремнефторида натрия, свойственны и для процессов, имеющих место при использовании кремнефторида калия.
Примеры осуществления способа
Пример 1. Использовали рабочий участок
выделения кремния на подложках (чертеж).
Рабочий участок заполняли натрием,
очищенным методом его отстаивания в
емкости при температуре около 376 К. Чистота
использованного натрия составляла 99,95%.
Содержание кислорода в натрии составляло
около 10 мг/кг.
Кремнефторид натрия в количестве 4,9 г помещали в сетчатый контейнер, помещенный в натрий.
Систему вакуумировали до разрежения менее 0,01 МПа и подавали давление аргона 1,1 МПа с содержанием кислорода менее 10 мг/кг и азота менее 80 мг/кг.
Проводили разогрев зоны восстановления до температуры 434-503 К в нижней части рабочего участка. Подложки в зоне осаждения выдерживали в течение 70 ч, при перепаде температуры до 40 К. Зона восстановления расположена в нижней части рабочего участка. Увеличения давления в газовой полости рабочего участка не наблюдали. После подъема подложек над уровнем натрия без разгерметизации рабочего участка производили вакуумную дистилляцию натрия при 620 К в течение 2 ч. После охлаждения рабочего участка до комнатной температуры подложки обследовали. Установлено, что кремний высадился на подложке из циркония слоем толщиной около 4-5 мкм. Причем обнаружена резкая граница между кремнием и цирконием.
Содержание натрия в кремнии после вакуумной дистилляции натрия при 620 К в течение 2 ч без промывки водой находилось на уровне менее 0,01% мас.
Оставшийся после вакуумной дистилляции в рабочем участке натрий содержал в среднем 0,22% мас. NaF и 0,026% мас. Si.
Пример 2. Проведено исследование процесса восстановления Na2SiF6 в натрии в течение 142 ч при температуре в зоне восстановления 463-563 К и осаждения Si при температуре на 10-50 К ниже температуры в зоне восстановления. Средняя скорость осаждения кремния на подложку циркония составила 0,45 г/м2·ч. Состав соответствовал природному изотопному составу кремния. Содержание примесей при анализе кремния на поверхности подложки из циркония было ниже, чем в монокристаллическом кремнии ГОСТ 19658-81 от 27.02.81.
Эксперименты по осаждению монокристаллического кремния показали, что содержание примесей в нем не выше, чем в исходном кремнии монокристаллической затравки.
Пример 3. Проведены экспериментальные исследования восстановления K2SiF6в калии при температуре в зоне восстановления 703-723 К и при температуре осаждения Si на 100-150 К ниже, чем в зоне восстановления в течение 110 ч.
Средняя скорость осаждения кремния составила 0,087 г/м2·ч.
Пример 4. Проведены экспериментальные исследования восстановления К2SiF6в эвтектическом сплаве натрия с калием при температуре в зоне восстановления 303-323 К и осаждения кремния при температуре на 20 К в течение 100 ч.
Средняя скорость осаждения кремния составила 0.03 г/м2·ч.
В результате использования способа достигается требуемый результат.
ФОРМУЛА ИЗОБРЕТЕНИЯ
1. Способ выделения кремния, включающий восстановление его металлом-восстановителем из кремнефторида щелочного металла, отличающийся тем, что процесс ведут в неизотермическом циркуляционном контуре, содержащем зону восстановления и зону осаждения кремния на подложку, при этом восстановление ведут при температуре выше температуры плавления металла-восстановителя не менее чем на 50 К, но ниже температуры его кипения, а в зоне осаждения поддерживают температуру не менее чем на 10 К ниже температуры расплава, но выше температуры плавления металла-восстановителя.
2. Способ по п.1, отличающийся тем, что в качестве металла-восстановителя используют щелочные металлы или их эвтектические смеси.
3. Способ по п.1, отличающийся тем, что в зоне осаждения кремния используют затравку монокристаллического кремния с охлаждаемой поверхностью.
