ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2144585
УСТРОЙСТВО ДЛЯ СТИРКИ

Имя заявителя: Шумарин Виктор Прокофьевич; Скрипкин Александр Александрович; Коблов Александр Иванович; Денисов Александр Александрович
Имя изобретателя: Шумарин Виктор Прокофьевич; Скрипкин Александр Александрович; Коблов Александр Иванович; Денисов Александр Александрович
Имя патентообладателя: Шумарин Виктор Прокофьевич; Скрипкин Александр Александрович; Коблов Александр Иванович; Денисов Александр Александрович
Адрес для переписки: 410002, Саратов, ул.Лермонтова 11/15, кв.5, Скрипкину А.А.
Дата начала действия патента: 1998.08.10

Изобретение относится к товарам народного потребления и может быть использовано в бытовом обслуживании, медицине и других целях.

Сущность устройства для стирки заключается в том, что в него помимо основного пьезоэлектрического элемента дополнительно встраивают пьезоэлементы, способные при воздействии электрического напряжения генерировать ультразвуковые (УЗ) и электромагнитные сверхвысокочастотные (СВЧ) колебания так, что УЗ колебания создают крутящий момент в жидкости при работе устройства, а СВЧ и УЗ колебания воздействуют на жидкость синхронно и синфазно от одного источникa. Данная конструкция устройства для стирки расширяет его технологические возможности.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к товарам народного потребления и может быть использовано для стирки белья, дезинфекции воды в лечебных целях и т.д.

Известно устройство для стирки, которое представляет собой пьезоэлектрический диск, покрытый пластиком, помещенный в бачок для стирки (RU 2047676 C1, 10.11.95). Стирка при помощи этого устройства происходит за счет ультразвуковых волн, которые генерируются пьезоэлектрическим устройством, находящимся внутри бачка. При работе устройства образуется большое количество вакуумных пузырьков, которые проникают в волокна ткани и, схлопываясь, выбивают инородные включения, причем не повреждая волокна ткани механически.

Недостатком указанного устройства являются низкие технологические возможности из-за малой эффективности при стирке плотных тканей и отсутствие бактерицидных свойств, то есть возможности уничтожить при работе болезнетворные бактерии и грибки.

Известно и устройство для стирки, содержащее бачок и помещенный в него вибрационный элемент УЗ частоты, создающий крутящий момент (US 2468550 A, 26.04.49).

Недостатком известного устройства является малая эффективность обработки белья.

Технический результат, достигаемый при реализации изобретения, заключается в расширении технологических возможностей устройства для стирки.

Указанный технический результат достигается тем, что в устройстве для стирки, содержащем бачок и помещенный в него вибрационный элемент УЗ частоты, создающий крутящий момент, согласно изобретению в бачке дополнительно расположены многофункциональные пьезоэлементы таким образом, чтобы электромагнитные СВЧ колебания облучали большую часть рабочего объема и генерировались одним источником УЗ и СВЧколебаний.

Фиг. 1 представлена схема устройства для стирки

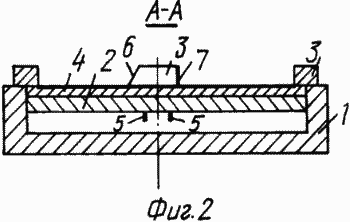

Фиг. 2 - разрез А-А на фиг. 1

Устройство содержит корпус 1 виброэлемента, вибрационный пьезоэлемент 2, дополнительные пьезоэлементы 3 и герметичное покрытие 4. Условно показаны контакты 5 для подведения напряжения питания. У пьезоэлементов 3 показаны излучающая поверхность 6 и экран 7; бачок, на дно которого помещают устройство для стирки, условно не показан.

Устройство работает следующим образом. Для стирки устройство помещают в бачок с жидкостью, в которой растворено моющее средство, далее в бачок помещают белье. После включения блока питания напряжение подается одновременно на основной вибрационный пьезоэлемент 2 и дополнительные пьезоэлементы 3. Вибрационный пьезоэлемент 2 начинает генерировать УЗ колебания, распространяющиеся по всему объему жидкости, благодаря которым происходит процесс стирки. Дополнительные пьезоэлементы 3 генерируют синхронные и синфазные электромагнитные СВЧ и УЗколебания, которые, благодаря расположению пьезоэлементов 3 по периметру устройства, будут создавать в жидкости дополнительную турбулентность, способствующую лучшему перемешиванию жидкости и белья.

Новым в данном устройстве является создание синхронного и синфазного воздействия на жидкость электромагнитных СВЧ и УЗ колебаний. Создание крутящего момента в жидкости позволяет сократить время стирки, а синхронное воздействие СВЧ и УЗ колебаний повышает эффективность уничтожения бактерий и грибков. Дополнительные излучающие пьезоэлементы 3 выполнены по схеме диодов Ганна, при этом на одной их стороне установлены экраны 7 для СВЧ и УЗ колебаний и располагают их таким образом, чтобы во время работы устройства создавался максимальный крутящий момент в жидкости. Излучающие поверхности 6 этих пьезоэлементов расположены под некоторым углом к плоскости основного вибрационного пьезоэлемента 2 для распространения СВЧ и УЗ колебаний по всему объему жидкости. Использование в устройстве дополнительных пьезоэлементов, которые выполнены из полупроводникового материала, способного к синхронному и синфазному генерированию СВЧ и УЗ колебаний, резко расширило его технологические возможности. Технологические возможности расширились еще за счет того, что частота колебаний, генерируемых дополнительными пьезоэлементами, выше на два порядка и более, чем у основного пьезоэлемента, что позволило стирать ткани любой плотности и с высоким фактором загрязнения. Устройство может быть использовано в медицине для стерилизации различных материалов в жидких средах, в быту для уничтожения бактерий на поверхности продуктов питания (например, овощей, фруктов) и так далее.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Устройство для стирки, содержащее бачок и помещенный в него вибрационный элемент УЗ частоты, создающий крутящий момент, отличающееся тем, что в бачке дополнительно расположены многофункциональные пьезоэлементы так, чтобы электромагнитные СВЧ колебания облучали большую часть рабочего объема и генерировались одним источником УЗ и СВЧколебаний.
