ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2200701
ГЕНЕРАТОР ОЗОНА
Имя заявителя: Открытое акционерное общество "Научно-исследовательский институт газоразрядных приборов "Плазма"
Имя изобретателя: Баранов А.Ф.; Елесин А.П.; Михайлова Т.К.
Имя патентообладателя: Открытое акционерное общество "Научно-исследовательский институт газоразрядных приборов "Плазма"
Адрес для переписки: 390023, г.Рязань, ул. Циолковского, 24, Открытое акционерное общество "Научно-исследовательский институт газоразрядных приборов "Плазма"
Дата начала действия патента: 2002.01.28
Генератор озона относится к устройству для получения озона с помощью электрического разряда и может использоваться в различных отраслях народного хозяйства для обработки озоно-воздушной смесью различных помещений. Генератор озона содержит диэлектрическую цилиндрическую трубу, на наружной поверхности которой расположен металлический электрод, внутренний электрод в виде полого цилиндра, выполненного из проволочной сетки и коаксиально установленного без зазора вдоль внутренней поверхности диэлектрической трубы, источник высоковольтного напряжения и систему подачи воздушного потока внутрь диэлектрической трубы. Шаг ячейки сетки внутреннего электрода составляет 2-4 мм, а диаметр проволоки 0,5-0,8 мм. Устройство позволяет снизить напряжение, прикладываемое к разрядным электродам, упростить конструкцию и получить максимальную производительность.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к устройству для получения озона с помощью электрического разряда и может быть использовано в различных отраслях народного хозяйства для проведения обработки озоно-воздушной смесью различных помещений: конференц-залов, кинотеатров, хранилищ сельскохозяйственной продукции, жилых помещений, санузлов и др.
Известен мощный малогабаритный электроискровой генератор озона, который содержит заземленный кожух в виде трубы, высоковольтный электрод, систему подачи воздуха и высоковольтный источник тока. Высоковольтный электрод, являющийся катодом, выполнен в виде N-лучевой звезды из тонких пластин металлической фольги, активные, обращенные к внутренней поверхности кожуха, торцы которых имеют вид рейки с равнобочными зубьями с основанием и закругленными вершинами (см. патент РФ 2141447, Мкл.6 С 01 В 13/11, 20.11.1999).
Недостатком данного устройства являетсясложность изготовления высоковольтного электрода и всего озонатора в целом.
Известно устройство для дезинфекции озоном, содержащее внешний сетчатый цилиндрический электрод и внутренний электрод, снабженный разрядными дисками и ионизирующими дисками, звездообразной формы, которые разделены дистанционными втулками (см. авт. св. СССР 1465412, Мкл.4С 01 В 13/10, 15.03.1989).
Недостатком данного устройства являетсябольшая величина прикладываемого к электродам напряжения (15-40 кВ) и сложность конструкции озонатора.
Известен генератор озона, состоящий из цилиндрической диэлектрической трубки с нанесенным на наружной поверхности металлизированным покрытием, образующим наружный электрод, внутреннего электрода в виде полого металлического цилиндра, с расположенными на его боковой поверхности отверстиями, установленного внутри диэлектрической трубки, источника высоковольтного напряжения и подводящего воздушного штуцера, причем общая суммарная площадь сечения отверстий цилиндра больше поперечного сечения подводящего штуцера (см. авт. св. СССР 1724567, Мкл.5 С 01 В 13/11, опубл. 07.04.1992 г.).
Недостатками данного генератора являютсяконструктивная сложность изготовления внутреннего электрода, большая величина прикладываемого к электродам напряжения и низкая производительность устройства.
Наиболее близким устройством того же назначения к заявляемому объекту по совокупности признаков является генератор озона, содержащий диэлектрическую цилиндрическую трубу, на наружной поверхности которой расположен металлический электрод, внутренний цилиндрический электрод, выполненный из проволочной сетки и коаксиально установленный без зазора вдоль внутренней поверхности диэлектрической трубы, источник высоковольтного напряжения и систему подачи воздушного потока внутрь диэлектрической трубы (см. з. ФРГ 2606731, кл. С 01 В 13/11, 12.01.78 г.) - прототип.
Недостатком данного генератора являетсяневозможность получения максимальной производительности прибора в связи с неопределенностью шага сетки и диаметра проволоки сетки.
Задачей предлагаемого изобретения является создание простого в изготовлении и производительного генератора озона с пониженной величиной прикладываемого к электродам напряжения.
Технический результат будет получен за счет выбора оптимальных размеров сетки внутреннего сетчатого электрода, не требующего дополнительной обработки, что упростит изготовление генератора озона и обеспечит его максимальную производительность.
Указанный технический результат при осуществлении изобретения достигается тем, что в известном генераторе озона, содержащем диэлектрическую цилиндрическую трубу, на наружной поверхности которой расположен металлический электрод, внутренний электрод в виде полого цилиндра, выполненного из проволочной сетки и коаксиально установленного без зазора вдоль внутренней поверхности диэлектрической трубы, источник высоковольтного напряжения и систему подачи воздушного потока внутрь диэлектрической трубы, шаг ячейки сетки внутреннего электрода составляет 2-4 мм, а диаметр проволоки 0,5-0,8 мм.
Выбор оптимального шага ячеек сетки внутреннего электрода и оптимального диаметра проволоки сетки обеспечивает получение максимальной производительности озонатора. Кроме того, низкое питающее напряжение (ниже 3 кВ) упрощает электронную часть источника питания и всего озонатора в целом.
Проведенный заявителем анализ уровня техники, включающий поиск по патентным и научно-техническим источникам информации и выявление источников, содержащих сведения об аналогах заявленного изобретения, позволил установить, что заявителем не обнаружен аналог, характеризующийся признаками, идентичными всем существенным признакам заявленного изобретения, а определение из перечня выявленных аналогов прототипа, как наиболее близкого по совокупности признаков аналога, позволил выявить совокупность существенных по отношению к усматриваемому заявителем техническому результату отличительных признаков в заявленном объекте, изложенных в формуле изобретения.
Следовательно, заявленное изобретение соответствует требованию "Новизна" по действующему законодательству. Для проверки соответствия заявленного изобретения требованиям изобретательского уровня заявитель провел дополнительный поиск решений, с целью выявления признаков, совпадающих с отличительными от прототипа признаками заявленного изобретения, результаты которого показывают, что заявленное изобретение не следует для специалиста явным образом из известного уровня техники, определенного заявителем, не выявлено влияние предусматриваемых существенными признаками заявленного изобретения преобразований на достижение технического результата. Следовательно, заявленное изобретение соответствует требованию "Изобретательский уровень" по действующему законодательству.
Сущность заявляемого изобретения поясняется графически.

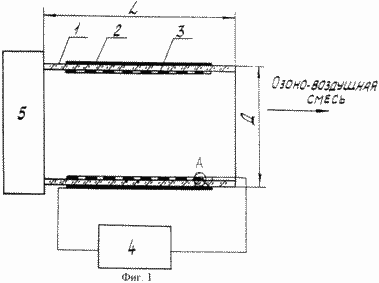

На фиг.1 приведен общий вид генератора озона.

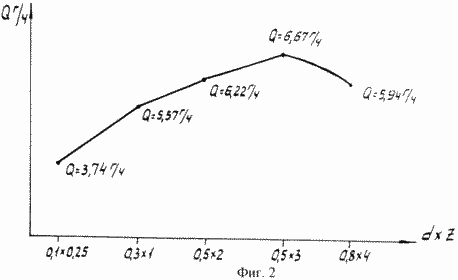

На фиг. 2 представлен график зависимости производительности генератора озона от конструкции сетки, диаметра проволоки d и шага z (d·z).

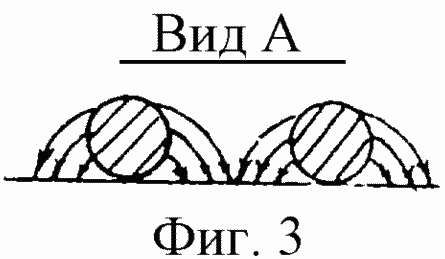

На фиг.3 представлена форма барьерного газового разряда.
Генератор озона состоит из диэлектрической цилиндрической трубы 1, на наружной поверхности которой закреплен металлический электрод 2, внутренний электрод 3, представляющий собой цилиндр, выполненный из металлической сетки и помещенный коаксиально в диэлектрическую цилиндрическую трубу без зазора. Внутренний 3 и наружный 2 электроды соединены с источником переменного тока 4. Система подачи воздушного потока внутрь диэлектрической трубы выполнена в виде электровентилятора 5.
Генератор работает следующим образом. При подаче высокого напряжения от источника 4 на электроды 2 и 3 между ними возникает барьерный разряд, при этом разряд возникает на скруглениях проволоки внутреннего электрода 3. Воздух, подаваемый вентилятором 5 внутрь цилиндрической трубы 1, продувая ячейки сетки, подвергается действию электрического барьерного разряда, в результате чего из кислорода воздуха образуется озон, который, смешиваясь с воздухом, образует озоно-воздушную смесь и выносится из цилиндрической трубы в обрабатываемое озоном помещение.
От величины шага сетки и диаметра проволоки зависит производительность озонатора. При малом шаге сетки (менее 2 мм) и малом диаметре проволоки (менее 0,5 мм) снижается объем газа, участвующего в разряде, за счет уменьшения толщины слоя газа. При большом шаге сетки (более 4 мм) и большом диаметре проволоки (более 0,8 мм) и снижается объем газа, участвующего в разряде, за счет несплошного разряда в слое газа.
Экспериментальные исследования генератора озона с диаметром диэлектрической трубы D= 125 мм и длиной L=150 мм показали, что производительность генератора озона "Q" при прочих равных условиях зависит от конструктивных размеров сетки внутреннего электрода, шага ячеек z и диаметра проволоки d.
Экспериментально выявлено, что для данного генератора озона оптимальные конструктивные параметры сетки составляют z= 2 мм, а d=0,5 мм, при этом достигается максимальная производительность (Q) генератора озона, а напряжение на электродах составляет 2,8 кВ.
Результаты экспериментальных исследований зависимости производительности генератора озона от конструктивных размеров сетки, из которой выполнен внутренний электрод генератора озона, показаны на фиг.2.
Из графика фиг.2 видно, что конструктивные размеры сетки, которые могут использоваться для изготовления внутреннего сетчатого электрода генератора озона, без существенного снижения производительности составляют z=2-4 мм и d=0,5-0,8 мм.
Предложенное техническое решение позволяет упростить конструкцию генератора озона, снизить напряжение, подводимое к разрядным электродам, более чем в 2-3 раза, по сранению с известными, а это в свою очередь упрощает электронную часть генератора, увеличивает его долговечность и надежность, обеспечивая его максимальную производительность.
Приводим пример, доказывающий возможность практической реализации предлагаемого генератора озона, используемого в озонаторе ОД-10Г. Предлагаемый генератор озона состоит из стеклянного цилиндра диаметром 125 мм длиной 148 мм, толщиной стенки 3 мм и 2-х электродов.
Внешний электрод выполнен из алюминиевой фольги толщиной 0,2 мм и размером (114·420) мм. Внутренний электрод выполнен из полутомпаковой сетки размером (114·380) мм, диаметр проволоки сетки 0,5 мм, шаг ячейки 2 мм.
Предлагаемый генератор озона размещается в пластмассовом корпусе вместе с источником питания и панелью управления. Для выхода озона - воздушной смеси на боковой поверхности корпуса имеется отверстие диаметром 124 мм, закрытое для безопасности эксплуатации вентиляционной решеткой.
Габаритные размеры озонатора ОД-10Г: длина - 600 мм; ширина - 300 мм; высота - 315 мм; масса - 12 кг.
Технические характеристики следующие: производительность по озону не менее 5 г/ч; потребляемая мощность от сети переменного тока не более 0,5 кВт; время непрерывной работы не более 3 ч.
Озонатор предназначен для обработки озоном различных помещений и их воздушной среды.
Приведенный пример показывает, что заявляемое изобретение соответствует требованию "промышленная применимость".
ФОРМУЛА ИЗОБРЕТЕНИЯ
Генератор озона, содержащий диэлектрическую цилиндрическую трубу, на наружной поверхности которой расположен металлический электрод, внутренний электрод в виде полого цилиндра, выполненного из проволочной сетки и коаксиально установленного без зазора вдоль внутренней поверхности диэлектрической трубы, источник высоковольтного напряжения и систему подачи воздушного потока внутрь диэлектрической трубы, отличающийся тем, что шаг ячейки сетки внутреннего электрода составляет 2-4 мм, а диаметр проволоки 0,5-0,8 мм.
