ЯВЛЕНИЕ ПЕРЕДАЧИ ЭНЕРГИИ ИНДУКТИВНОСТЕЙ
ЧЕРЕЗ МАГНИТНЫЕ МОМЕНТЫ ВЕЩЕСТВА,
НАХОДЯЩЕГОСЯ В ОКРУЖАЮЩЕМ ПРОСТРАНСТВЕ, И
ЕГО ПРИМЕНЕНИЕ
Оставьте
комментарий
Явление передачи энергии индуктивностей через магнитные моменты вещества, находящегося в окружающем пространстве, и его применение. - М.: МетаСинтез, 2003 - 20 с.ISBN 5-901569-05-9
В публикации впервые сообщается об открытии нового физического явления - передачи энергии через магнитные моменты атомов вещества. Изначальная история открытия и его возможные применения. Дается оценка перспектив технического использования этого явления. В приложениях приведены описания экспериментов, позволивших описать явления, изучить его свойства и дать им объяснение.
В спортивном ориентировании зрение участников занято сравнением карты с местностью, поэтому на пользование обычным компасом уходит лишнее время. В 1987 г. я решил спроектировать компас, позволяющий определять стороны света, используя при этом не зрение, а слух.

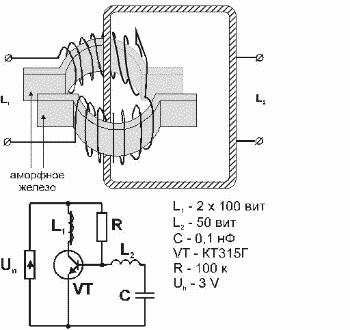

Я представлял себе, что это должен быть генератор звуковой частоты, который изменяет тон в соответствии с его расположением относительно магнитного поля Земли. В качестве генератора звуковой частоты был использован блокинг генератор, собранный по классической схеме, но с цепью обратной связи, где в качестве сердечника индуктивности использовалось аморфное железо, которое изменяет свою магнитную проницаемость при величинах напряженности магнитного поля, соизмеримых с магнитным полем Земли.
Звуковой компас работал при изменении ориентации, как и было задумано. Частота следования импульсов менялась в пять раз при изменении ориентации.
Анализ свойств полученной схемы выявил много несоответствий в ее работе общепринятым понятиям. Оказалось, что сигналы на электродах транзистора, измеренные на осциллографе относительно как положительного, так и отрицательного полюсов источника питания, имели одинаковую полярность (транзисторы npn имели положительную полярность сигнала на коллекторе, pnp отрицательную). Индуктивность, находящаяся в коллекторной цепи имела сопротивление близкое к нулю. Генератор продолжал работать при приближении к сердечнику сильного постоянного магнита, который насыщает сердечник, и блокинг процесс должен был бы прекратиться из-за отсутствия трансформации в цепи обратной связи. В сердечнике никаким образом не выделялся гистерезис, мне не удалось выявить его по фигурам Лиссажу. Амплитуда сигнала на коллекторе, оказывалась в пять и более раз выше напряжения источника питания. При изменении смещения в базе непрерывный процесс генерации преобразовывался в прерывистый, в виде пачек импульсов. В 1988 г. мной было обнаружено, что сигналы, которые я принимал за блокинг процесс, являются короткими иглообразными импульсами в десятки наносекунд. Я сомневался в наличии взаимоиндукции между базовой и коллекторной индуктивностями, и такую схему я уже не мог называть блокинг генератором. |  Рис 1. Конструкция и схема компаса |
Продолжая изучать свойства полученной схемы и близких к ней, в
1990 г. я обнаружил, что она работает и без сердечника. Оказалось, что такой генератор можно сделать как на известных, так и на "невероятных" схемах с одной или более индуктивностями, соединенными с любыми электродами транзистора, причем взаимоиндукцией обратная связь обеспечивается как положительной, так и отрицательной. Генератор работает и без обратной связи. Коллектор с эмиттером можно менять местами, генерация при этом не прекращается, изменяются лишь формы сигналов. Частоты генератора могут быть от долей герц до сотен килогерц. Этих результатов можно добиться, подбирая число витков в индуктивностях.
В 1991 г. стало ясно, что генератор можно собрать на любых транзисторах и любой мощности - биполярных, полевых с изолированным и проводящим затвором, и на радиолампе. В
1996 г этот генератор я назвал Качер (качатель реактивностей).
В 1992 г. я обнаружил, что у катушки, включенной на вход осциллографа, и наблюдении в ней сигнала от качера, при изменении ее положения относительно качера в пределах рабочего стола, чуть меняется амплитуда сигнала. Катушка может иметь произвольную форму и размеры. Чем меньше в катушке витков, тем меньше в ней происходит колебательных процессов при взаимодействии с входной емкостью осциллографа.

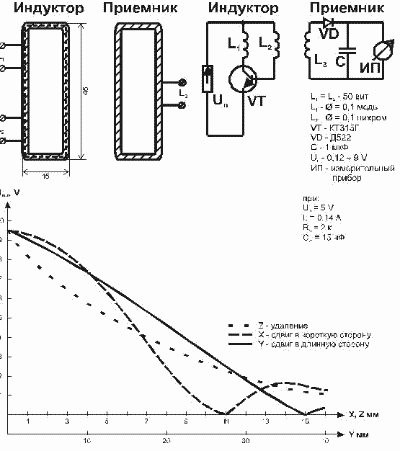

Рис 2 Конструкция, схема и выходные параметры качера (Датчика Бровина) | Далее в тексте я называю индуктором - индуктивность подключенную к источнику питания и включенную в состав качера, приемником - катушку индуктивности с детектором и сглаживающей емкостью, несвязанную гальванически с качером. Если при работающем индукторе к приемнику подключить вольтметр, то наблюдается значительное напряжение, в десятки вольт, на расстояниях от миллиметров до сантиметров от индуктора, линейно падающее от расстояния. Это дало мне основание использовать качер как датчик, преобразующий неэлектрическую величину (метры, градусы) в вольты без промежуточных преобразований. Это устройство я запатентовал в 1993 г. в России как "Датчик Бровина" для измерения угловых и линейных перемещений. Благодаря его непохожести на известные в мире устройства с подобными функциями, изобретению присвоено имя автора. В 1994 г. один из наиболее технологичных вариантов качера я сам изготавливал и продавал в Москве на Митинском рынке, о чем известило телевидение в передаче "Белая ворона" 04.10.94. Эта схема качера появилась в литературе без моего ведома. Странных свойств у качера предостаточно, и все же самое странное - это перенос энергии, противоречащий законам Ампера и Био-Савара, выражающийся в том, что напряжение в приемнике, возникающее от работы индуктора, убывает линейно в зависимости от расстояния между индукторм и приемником, а не обратно пропорционально, как должно быть по закону Ампера. |
Я предположил, что энергия переносится через магнитные моменты атомов окружающего индуктор вещества. Сделать такой вывод позволили наблюдения.
Наблюдение различных явлений показывают, что в некоторых частотных диапазонах переменного тока взаимодействие между индуктивностями происходит вопреки фундаментальным законам физики.
Так установлено, что на средних частотах синусоидальных токов в сотни килогерц взаимодействие между индуктивностями, не содержащими ферромагнитные материалы, слабое, что соответствует фундаментальным законам.
Взаимодействие усиливается (это выражается увеличением выходного напряжения на принимающей индуктивности), если синусоидальный сигнал преобразуется в сигнал прямоугольной формы. В этом случае спектр сигнала приобретает более высокочастотную составляющую на передних и задних фронтах, и если на этот сигнал нагружена индуктивность, то на фронтах сигнала образуются всплески напряжения, вызываемые экстратоками самоиндукции.
Это свидетельствует о том, что усиление взаимодействия индуктивностей происходит от передачи части энергии через магнитные моменты окружающего индуктивность вещества, поскольку физическое объяснение экстратока самоиндукции основано на механическом воздействии магнитного поля на магнитные моменты атомов окружающего источник магнитного поля вещества.
В микроволновых печах снаружи, через экран, проявляется слабое излучение с помощью катушки с детектором,. несмотря на киловаттные мощности излучения индуктора - магнетрона. В этом случае частота переменного тока выше, чем резонансная частота ядерных магнитных моментов окружающего вещества и энергия через магнитные моменты вещества не передается, а энергия излучения примерно та же, как в качере (милливаттной мощности) с приемником, завернутым в металлический экран (эксперимент 3).
В ЯМР (ядерный магнитный резонанс) томографах, используемых в медицине, наблюдается и измеряется поглощение энергии электромагнитного поля веществом, находящимся в площади рамки индуктора, в диапазоне частот 106 - 107 , 109 - 1010 Гц и по значениям поглощаемых частот судят о составе вещества. В этом случае происходит явление переноса энергии аналогичное тому, что происходит с качером.
В паре качер - индуктор и приемник (Рис 2), светодиод, подключенный к приемнику, светится на расстоянии 3 - 5 см от индуктора. На приемнике возникает постоянный ток до 0.2 А, причем ток убывает линейно с увеличением расстояния между индуктором и приемником.
В паре состоящей из синусоидального генератора и приемника при резонансе на частотах около 90 мГц, тоже можно получить свечение светодиода с параллельного контура - двухвитковой катушки из толстого из за скин эффекта провода и емкости, на расстоянии в сантиметры от источника токов высокой частоты. Свечение светодиода происходит только на резонансной частоте. Я предполагаю, что и здесь имеет место взаимодействие индукторной и приемной индуктивностей не через электромагнитное поле, а через магнитные моменты окружающего индуктивность вещества.
Свечение светодиода и от качера можно получить с двухвитковой катушки из провода диаметром 0.05 мм, и никаких признаков резонанса не наблюдается.
Известно, что неоновая лампа светится в поле высокой частоты, считается, что ее разряженный газ ионизируется от соударений. Это означает, что молекулы вещества могут не только поглощать энергию из электромагнитного источника бесконтактно, но и выделять энергию в виде фотонов в окружающее пространство, что-то в этом роде происходит и в случае с качером окружающим веществом и приемником.
Известно, что в демонстрационных опытах железные опилки, сосредотачивающиеся вокруг полюсов магнита, и выглядят в виде волос, изображающих концентрические магнитно-силовые линии. Плотность этих линий у полюсов магнита выше, чем на периферии. Неоднородность получаемого изображения может означать, что напряженность магнитного поля вдоль магнитно-силовой линии выше, чем в сторону от нее. Это наблюдение может пригодиться для дальнейших рассуждений.
Физику работы качера я очень долго не мог понять, и только изучал его свойства. Я обнаружил, что светодиод, подключенный к приемнику, светится на значительном расстоянии: 3 - 5 см и более от индуктора. Это противоречит законам Ампера и Био-Савара, поскольку значение взаимоиндукции между индуктором и приемником в отсутствии между ними ферроматериалов, измеряемое в вольтах и амперах на приемнике, убывает не обратно пропорционально квадрату расстояния, как это имеет место для точечного источника. Измеряемые в приемнике ток или напряжение, изменяются прямо пропорционально расстоянию между индуктором и приемником, причем коэффициент пропорциональности бывает и меньше единицы.
Магнитные проницаемости воздуха и вакуума отличаются на единицы процентов. У меня возник вопрос, чем может переноситься энергия? Качер работал как трансформатор постоянного тока с относительно высоким КПД, импульсы на выходе сглаживались емкостью до постоянного тока.
Новый взгляд на явление появился, когда я понял, что следует учесть экстратоки самоиндукции. Экстраток - это такое же поглощение энергии, которое наблюдается при ядерном магнитном резонансе. При включении постоянного тока экстраток наблюдается только в переходном процессе.
Свойства полупроводника аналогичны свойствам индуктивности. В момент приложения напряжения, тока еще нет, но происходит генерация носителей, задержка, - проблемы переднего фронта. Напряжение снято, происходит рассасывание носителей, полупроводник работает как источник ЭДС, - проблемы заднего фронта. Процессы малозаметные, но, тем не менее, имеют место в наносекундных пределах. При последовательном включении в цепь индуктивности полупроводника и малой индуктивности они суммируются.
Анализ этих явлений при помощи стробоскопического осциллографа не дал новых результатов. Качер, собранный на мощном транзисторе, с большой индуктивностью, с множеством витков не давал пропорционального увеличения мощности трансформации на приемнике. Все оставалось в тех же пределах, что и на транзисторах малой мощности и малой индуктивности. Казалось, что импульс в десяток наносекунд дробится на еще более мелкие части, чем те, что видны обычным осциллографом С1 69. Оказалось, что это не так, но в каких-то режимах это имело место.
Разобравшись в 1998 г. в физике работы качера, я установил, что ток короткого замыкания (основной), продолжающийся единицы наносекунд, сопровождается медленным током в микросекунды (период накопления заряда). И, соответственно, наблюдается медленный (микросекунды в скважности) прямой и два быстрых (наносекундных в импульсе), прямой и обратный экстратоки самоиндукции. Т.е. схема с заданной периодичностью медленно в микросекунды накапливает объемный заряд в области базы, и затем разряжает его за наносекунды в малоомную цепь индуктора.
Качер вызывает в течение единиц наносекунд "кивок" (так кратко я называю механическое перемещение магнитных моментов атомов вещества, совершающееся под действием магнитных полей в парамагнетиках, и прецессию, вызываемую в диамагнетиках) магнитных моментов атомов, составляющих окружающее индуктор пространство вдоль магнитных силовых линий, образуемых индуктором. Магнитные моменты кивают не одномоментно, а в течение некоторого промежутка времени, подобно падающим костяшкам домино, от более плотной упаковки в объеме вблизи индуктора, к более рыхлой вдали от него.
ЭДС, наводимая в приемнике потокосцеплением кивка магнитных моментов атомов окружающего вещества, зависит от множителя \ производной магнитного потока по времени, который стремится к бесконечности, поскольку речь идет о функции, близкой к единичной. Наносекундные импульсы создают излучение СВЧ диапазона, и поэтому эффект прямо пропорциональной расстоянию передачи энергии на более низких частотах и больших длительностях импульса не просматривается.
Я предполагаю, что вблизи индуктора должна быть максимальная концентрация кивков, возбуждаемых индуктором. Кивки передаются на периферию связанными магнитным полем цепочками, и поглощают энергию от индуктора в течение наносекунд, вызывая этим экстраток самоиндукции. Вдоль оси цепи, составленной из магнитных моментов атомов, удаляющихся от индуктора в периферию, напряженность магнитного поля больше, чем в других направлениях (в моем представлении магнитный момент атома - это логическая сумма составляющих атом магнетонов - квантовых констант). Плоскость рамки приемника, пересекающая некоторое количество цепочек, (магнитный поток) при приближении к индуктору захватывает большее количество цепочек, при удалении - меньшее. Этим и определяется прямо пропорциональная зависимость передачи энергии от индуктора к приемнику, что и подтверждается экспериментом.
Описанное выше явление, это - новый, шестой способ передачи информации, помимо звука, света, электрической цепи, электромагнитных волн, пневматики.
Это способ преобразования технологии для электроники из двух координатного нынешнего состояния расположения элементов, в трех координатное, поскольку перенос информации можно осуществлять без гальванической связи через Z координату и остальные оси, как и теперь, но без гальванической связи.
Это способ преобразования неэлектрических величин в электрические.
Это способ передачи информации через среды, ранее непреодолимые: жидкости, металлы, диэлектрики.
Новое явление открывает перспективы в познании свойств материи. Например, возможно будет простыми методами анализировать состав вещества.
Должно состояться открытие аналогичных свойств в электрических полях.
Эффект позволяет создавать простые и дешевые средства автоматизации и роботизации, и это сделает всякий ручной труд малоэффективным.
Появятся новые способы аудио/ видео записи.
Это способ, позволяющий сделать проводные телефонные системы такими же информопроводными, как оптоволоконные. Индуктивность провода, блокирующая сейчас пропуск информации, станет активным проводящим информацию материалом, т.к. качер может совершать и кратковременный разрыв цепи индуктивности.
Автором создан инструмент - качер - с помощью которого Явление реализуется во всех случаях.
Проводник, являющийся индуктивностью, с током продолжающимся от десятков и менее наносекунд, создает в окружающем пространстве намагниченность проявляющуюся в механическом изменении положения магнитных моментов атомов окружающего активную и приемную индуктиности вещества, и это позволяет передавать энергию от активной индуктивности к приемной не только через собственно магнитное поле активной индуктивности, но и от изменяющегося механического перемещения магнитных моментов окружающего индуктивности вещества. В результате изменение энергии в приемной индуктивности в зависимости от расстояния происходит по закону U=U0(1 - kX)
Эксперимент 1
Цель эксперимента - выяснить, являются ли магнитные моменты воздуха, окружающего индуктор и приемник, элементами, переносящими энергию от индуктора к приемнику. Предполагается, что отсутствие реакции при изменении давления воздуха будет свидетельствовать о переносе энергии только за счет индукции магнитного поля между проводниками. Наличие реакции подтвердит гипотезу переноса энергии магнитными моментами воздуха.
Катушки индуктора и приемника (Рис. 2), располагаются соосно, и закрепляются в герметично закрываемой стеклянной банке. Активные элементы: транзистор и диод помещаются вне банки для исключения микрофонного эффекта. Конструкция крепления качера предусматривает исключение влияния деформации, которая может изменить взаиморасположение индуктора и приемника. Поскольку внутри банки находятся только катушки, полупроводники находятся снаружи, температурные скачки при изменении давления на выходные параметры не влияют. Сигнал с приемника наблюдается на емкостном входе осциллографа.
Вдуваем и отсасываем воздух из банки. На осциллографе наблюдаются соответствующие возрастанию и уменьшению давления всплески выходного напряжения.
Вывод: Изменение количества носителей магнитных моментов при увеличении и уменьшении давления воздуха изменяет потокосцепление, наблюдаемое на осциллографе.
Это способ измерения, например, артериального давления безинерционный и безгистерезисный.
Эксперимент 2
Считается, что в жидкостях и твердых телах электромагнитные волны не распространяются. Воздух - смесь азота и кислорода - парамагнетики, а вода является диамагнетиком (И.М. Дубровский и др. Справочник по физике 1986 г. Таблица
84). Эксперимент сравнит взаимодействие между индуктором и приемником в воде и в воздухе.
Индуктор и приемник (Рис. 2) покрываются полиэтиленовым компаундом для надежной гидроизоляции и жестко закрепляются на конструкции соосно на расстоянии 20 мм. В приемнике измеряется ток цифровым амперметром Щ4313, выходная цепь приемника шунтирована резистором 43 кОм и емкостью 1 мкФ, а ток (обеспечивает низкое входное сопротивление измерителя) измеряется параллельно этой цепи для исключения паразитных шумов и наводок. Конструкция из жестко скрепленных между собой индуктора и приемника попеременно погружается из воздуха в воду, и в обоих случаях проводятся замеры выходного напряжения на приемнике. Питание индуктора U = 2В от стабилизированного источника.
На выходе наблюдается показание в воздухе 0.430 мА в среднем, и в воде 0.436 мА. При измерении напряжения на тех же условиях наблюдается в воздухе и воде одинаковое показание 0.910 В.
Вывод: воздух - смесь парамагнетиков азота и кислорода - создает одинаковое потокосцепление, как и вода - диамагнетик, но энергия на выходе примерно одинаковая, что подтверждает гипотезу о переносе энергии кивками магнитных моментов окружающего качер вещества.
Это способ анализа состава жидкостей.
Эксперимент 3
Известно, что в металлах, находящихся вблизи проводников с переменными токами, возникают индуцированные вихревые токи, препятствующие возникновению токов, их вызывающих. На этом свойстве основано экранирование источников переменных токов металлами. Если от магнитного поля, созданного
качером, нельзя
экранировать приемник, то можно предположить, что потокосцепление переносится кивками вещества, составляющего экран.
Катушка приемника (Рис. 2) полностью заворачивается со всех сторон пищевой алюминиевой (парамагнетик) фольгой (можно заворачивать и индуктор, но при этом искажаются его колебания).
При нулевой дистанции между индуктором и приемником через 10 слоев фольги в приемнике напряжение обнаруживается вольтметром, через 8 слоев амперметром (нагрузки те же, что и в Эксперименте 2). Через два слоя фольги выходной сигнал на амперметре 0.4 мА и уменьшается с дистанцией, т.е. как через слой воды в 2 см.
Если индуктор расположен в центре с одной стороны, а приемник в центре но с другой, то через фольгированный с двух сторон медью текстолит (диамагнетик) толщиной 0.5 мм, размерами 20 х 15 см обнаруживается сигнал вольтметром в милливольтовом пределе.
Вывод: несмотря на полное экранирование (несколько слоев), исключающее диффракцию, энергия от индуктора передается через магнитные моменты вещества алюминия и меди.
Эксперимент 4
Известно, что ферромагнитные сердечники, увеличивая магнитную проницаемость пространства между индуктором и приемником, существенно увеличивают энергию трансформации. По сути, в этом случае происходит перенос энергии через вещество ферромагнетика, и в процессе участвуют магнитные домены. А если рядом, вне катушек, установить лист металла не ферромагнетика, то в нем должны образоваться вихревые токи, которые должны препятствовать возникновению токов индуктора и уменьшать их.
Индуктор и приемник (Рис. 2) устанавливаются соосно и закрепляются полиэтиленовыми стойками на расстоянии 4 см. На приемнике наблюдается сигнал 85 мкА. При приближении к этой конструкции с одного бока алюминиевой фольги сигнал увеличивается до 250 мкА, а при приближении медной фольги до 140 мкА.
Вывод: в первичном состоянии энергия передается приемнику через магнитные моменты атомов азота и кислорода, приближение металлов с разнознаковой магнитной проницаемостью приводит к одинаковым результатам, а именно, повышению энергии на выходе, что противоречит изначальному предположению о снижении энергии выхода. Это означает, что в переносе энергии участвуют магнитные моменты вещества меди и алюминия.
Эксперимент 5
Если уменьшить вакуумным насосом количество носителей кивков, то ожидается уменьшение выходного сигнала.
Испытание проводилось в вакуумной камере опытного завода
МЭИ и показало следующие результаты.
Индуктор и приемник (Рис
2) соединены жесткими полиэтиленовыми стяжками с двух сторон на расстоянии
2 см, Uп = 2В.
Вся конструкция соединена одножильными проводами с разъемом вакуумной камеры и погружена в стеклянный стакан. Выходное напряжение измерялось цифровым вольтметром. Давление контролировалось электронным паскалеметром. Откачка производилась в течение двух часов, и замеры проводились каждые
10 минут. За это время наблюдалось изменение выходного сигнала от
1.034В до 1.000 В. За это время произошло изменение давления с от
100 до 10 Па. При таком изменении давления число молекул азота в объеме уменьшается с
23 до 19 порядка. После открытия камеры наблюдался возврат выходного сигнала до
1.026 В
Вывод: уменьшение количества носителей магнитных моментов уменьшает выходное напряжение.
Эксперимент 6
В итоговую формулу закона не входят размеры катушек индуктора и приемника.
Чтобы убедиться, верен ли закон при различных размерах катушек, изготавливаются катушки приемников в 3 и 10 раз больше размеров индуктора.
Наблюдается линейное изменение выходного сигнала при соосном удалении индуктора и приемника. Нелинейности наблюдаются только при сдвиге.
При приближении индуктора к проводам увеличенной приемной катушки напряжение выхода с приемника резко увеличивается, и почти скачком уменьшается до нуля, если провода катушки приемника пересекают катушку индуктора по осевой линии.
Вывод: закон изменения выходного напряжения при передаче энергии через магнитные моменты атомов не зависит от размеров катушек индуктивностей.
ЛИТЕРАТУРА
-
Явление передачи энергии индуктивностей через магнитные моменты вещества, находящегося в окружающем пространстве, и его применение. - М.: МетаСинтез, 2003 - 20 с.ISBN 5-901569-05-9
Версия для печати
Автор: Бровин Владимир Ильич
Контактный телефон 201 52- 78
P.S. Материал защищён.
Дата публикации 06.10.2006гг
