ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2143930

СПОСОБ ВОЗДЕЙСТВИЯ НА ПСИХОЭМОЦИОНАЛЬНОЕ СОСТОЯНИЕ ЧЕЛОВЕКА
И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

Имя изобретателя: Шмелев Михаил Юрьевич
Имя патентообладателя: Шмелев Михаил Юрьевич
Адрес для переписки: 197342, Санкт-Петербург, а/я 168, Сандигурскому О.Л.
Дата начала действия патента: 1998.09.01

Изобретение относится к медицине и может быть использовано при введении пациента в состояние транса. Пациенту предъявляют визуальный динамический образ в виде совокупности отдельных источников света. Осуществляют изменение яркости образа попеременным включением и выключением источников света. Внимание пациента фиксируют на неподвижном предмете между пациентом и совокупностью источников света. Для реализации способа используют устройство. Устройство монтируют из блока отображения световых стимулов в виде экрана с размещением отдельных источников света, блока управления и источника питания. К экрану присоединяют элемент для фиксации внимания человека. Способ позволяет оказать эффективное воздействие на психоэмоциональное состояние человека. Устройство отличается простотой конструкции и не требует постоянного присутствия врачебного персонала.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к области медицины и может быть использовано для лечения психосоматических и соматических нарушений организма, в частности стресса, депрессии, аффективных нарушений и т.д., а и для повышения работоспособности.

В настоящее время достаточно широко применяются немедикаментозные методы лечения различных патологических процессов.

Известны способы регуляции психофизиологического состояния человека, включающие предъявление пациенту визуальных образов, изменяющихся во времени, см. , например, патент Российской Федерации N 2012364 по кл. A 61 М 21/00 от 19.11.93. При реализации данного способа пациента размещают в положение лежа. После его адаптации в течение 15-20 мин осуществляют термографию, а полученную термограмму выводят на одну часть экрана дисплея; на вторую часть экрана выводят эталонную термограмму здорового человека. Экран находится в поле зрения врача. Одновременно с записью термограмм производят видеосъемку пациента. Изображение выводят на второй экран, который расположен над пациентом на расстоянии четкого видения. Видеообраз предъявляют пациенту, после чего осуществляют суггестивное воздействие.

Недостатком этого способа является необходимость наличия сложной и дорогостоящей аппаратуры, а и постоянное присутствие врача, осуществляющего суггестивное воздействие. Эффективность данного способа невелика, поскольку для его реализации больной должен "выйти из своего тела" и "объединиться с видимым образом". Это может осуществить далеко не каждый пациент, тем более, что какие-либо критерии, свидетельствующие о том, что "выход из тела" произошел, не указаны.

Известен способ регуляции психофизиологического состояния человека, включающий предъявление пациенту визуального динамического образа, яркость которого изменяется пропорционально громкости звука, см., например, патент Российской Федерации N 2033818 по кл. A 61 M 21/00. Данный способ, принятый за прототип настоящего изобретения, реализуют следующим образом.

Производят отбор музыкальных композиций, каждая из которых моделирует с помощью средств художественной выразительности определенное неизменное эмоциональное состояние. Классификация музыкальных композиций осуществляется экспертами на предмет оценки эмоциональных состояний, вызываемых каждой композицией. Данные, представленные группой экспертов, усредняются и сводятся в удобную для пользования таблицу, содержащую наименования музыкальных композиций и соответствующие им значения числовых параметров, полученных в процедуре классификации и описывающих широкий диапазон возможных психоэмоциональных состояний человека. При назначении музыкальных композиций учитывается актуальное состояние пациента, для чего пациенту предлагается провести самооценку своего психоэмоционального состояния. С учетом этого выбирают музыкальную композицию, наиболее близкую к диагностируемому состоянию, и предъявляют ее пациенту. Одновременно с музыкальной композицией пациенту предъявляют визуальный динамический образ, моделирующий изменения звукового образа во времени. Изменение громкости звука соответствует изменению яркости зрительного образа. Способ реализуется с помощью программно-технического комплекса на базе персонального компьютера.

Недостатком способа-прототипа является то обстоятельство, что он базируется на субъективных оценках экспертов в отношении эмоционального воздействия того или иного музыкального произведения, а и на оценках пациента в отношении собственного состояния. Эффективность способа с учетом изложенного невысока. Способ, кроме того, требует для его реализации достаточно сложных и дорогих программно-аппаратных средств, привлечения большого количества высококвалифицированного персонала, в частности экспертов.

Целью настоящего изобретения является повышение эффективности способа за счет исключения субъективных оценок средств воздействия на пациента, а и необходимости постоянного присутствия и взаимодействия с пациентом врача-психотерапевта; кроме того, ставится задача упрощения и удешевления реализации способа.

Согласно изобретению эта цель достигается за счет того, что в способе регуляции психофизиологического состояния человека, включающем предъявление пациенту визуального динамического образа с изменяющейся яркостью, пациенту предъявляют визуальный динамический образ в виде совокупности отдельных попеременно включающихся и выключающихся источников света, при этом внимание пациента фиксируют на предмете, неподвижно размещенном между пациентом и совокупностью источников света; после того, как пациент начнет воспринимать совокупность отдельных попеременно включающихся и выключающихся источников света как единое светящееся поле с неизменяемой яркостью, сеанс продолжают в течение 10-60 минут.

Заявителем не выявлены источники, содержащие информацию о технических решениях, идентичных настоящему изобретению, что позволяет сделать вывод о его соответствии критерию "новизна".

Реализация отличительных признаков изобретения обусловливает достижение важных новых свойств объекта, заключающихся в полном исключении субъективных оценок как со стороны персонала, осуществляющего способ в отношении предъявляемых пациенту образов, так и со стороны пациента в отношении его собственного психофизиологического состояния.

Заявителю не известны какие-либо публикации, которые содержали бы сведения о влиянии отличительных признаков изобретения на достигаемый технический результат. В связи с этим, по мнению заявителя, можно сделать вывод о соответствии заявляемого технического решения критерию "изобретательский уровень".

Способ осуществляют следующим образом. Пациента укладывают на кушетку. На расстоянии 60-70 см от головы пациента размещают совокупность отдельных электрических лампочек. В конкретном примере использованы электрические лампочки мощностью 0,5 Вт в количестве 400 штук. Совокупность лампочек создает единый визуальный динамический образ, яркость которого хаотически изменяется за счет попеременного включения и выключения отдельных лампочек. Между совокупностью электрических лампочек и пациентом, примерно посредине, размещают предмет, в конкретном примере стеклянный шарик диаметром 5 мм. На этом предмете фиксируют внимание пациента. Через 1-5 минут пациент начинает воспринимать совокупность отдельных попеременно включаемых и выключаемых электрических лампочек как единое светящееся поле с неизменяемой яркостью. После этого сеанс продолжается в течение 10-60 минут в зависимости от состояния пациента.

Предложенный способ вызывает у пациента состояние транса. При этом снимается возбуждение, и мозг переходит в состояние покоя (спокойного реагирования коры). Осуществляется расслабление максимального числа мышечных групп, происходит глубокое влияние на течение физиологических и патологических процессов в организме.

Предложенный способ может быть реализован, в частности, с помощью второго изобретения - устройства для воздействия на психофизиологическое состояние человека.

Известно устройство для реализации способа коррекции психофизиологического состояния человека, содержащее исполнительный элемент, блок формирования временной последовательности управляющих сигналов, запоминающий блок, блок генерации случайных экспоненциальных импульсов, блок управления параметрами генератора экспоненциальных импульсов, преобразователь, элемент сравнения, блок эталонных сигналов и блок выбора режима работы устройства. В качестве исполнительного элемента использован вентилятор, см. Патент Российской Федерации N 42028081 по классу A 61 B 5/16 от 14.10.92.

Данное устройство позволяет улучшить согласование интерфейса человек-машина, повышает уровень комфортности человека в человек-машинной среде. Однако это устройство не может быть использовано с достаточной степенью эффективности для лечебных целей.

Известно устройство для осуществления воздействия на психофизиологическое состояние человека, включающее блок отображения световых стимулов, блок управления, блок формирования, блок физиологических датчиков, блок регистрации, см. патент Российской Федерации N 2046598 по классу A 61 В 5/16 от 23.09.87.

Это устройство принято в качестве прототипа настоящего изобретения. С его помощью осуществляется воздействие на психофизиологическое состояние человека, главным образом, с диагностической целью или при профессиональном отборе. Применение устройства с лечебными целями чуть эффективно; кроме того, устройство достаточно сложно как в конструктивном отношении, так и при управлении, при работе устройства необходимо постоянное присутствие оператора.

В основу изобретения положено решение задачи простого по конструкции устройства, которое обеспечивало бы эффективное лечебное воздействие на психофизиологическое состояние человека.

Согласно изобретению эта задача решается за счет того, что в устройстве для воздействия на психофизиологическое состояние человека, включающем блок отображения световых стимулов, снабженный блоком управления, а и источник питания, блок отображения световых стимулов выполнен в виде экрана, на котором размещены отдельные источники света, подключенные к источнику питания через управляемые контакты, поочередное замыкание и размыкание которых осуществляется блоком управления, при этом к экрану присоединен посредством связи элемент для фиксации внимания человека, размещенный между экраном и человеком; источники света объединены в группы, при этом в каждой группе они соединены между собой параллельно; экран снабжен рассеивателем света, например матовым стеклом; экран снабжен штативом и сопряжен с ним посредством механизма с тремя степенями свободы.

Заявителю не известны какие-либо устройства для осуществления психофизиологического воздействия на состояние человека, идентичные настоящему изобретению. Это позволяет сделать вывод о его соответствии критерию "новизна".

Заявителем не выявлены какие-либо источники информации, в которых содержались бы сведения о влиянии отличительных признаков изобретения на достигаемый технический результат. Устройство имеет чрезвычайно простую, надежную конструкцию, не сложно в эксплуатации и не требует постоянного присутствия врачебного персонала. Вместе с тем, несмотря на простоту, устройство обеспечивает выраженный терапевтический эффект при лечении широкого ряда психосоматических и соматических патологий. Указанные соображения подтверждают, по мнению заявителя, соответствие заявленного технического решения критерию "изобретательский уровень".

Сущность изобретения поясняется чертежами, где изображено:

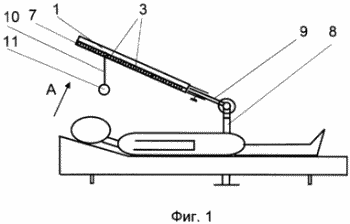

Фиг. 1 - общий вид устройства в рабочем положении при проведении лечебного сеанса	Фиг. 2 - вид по стрелке "А" на фиг. 1 на экран
Фиг. 3 - разрез по 1 - 1 на фиг. 2	Фиг. 4 - принципиальная электрическая схема устройства

Устройство включает блок отображения световых стимулов, выполненный в виде экрана 1. В корпусе экрана 1 на панели 2 укреплены источники света, в конкретном примере электрические лампочки 3, мощностью 0,5 Вт, напряжением 6 В в количестве 400 штук. Лампочки 3 размещены в 20 рядов по 20 лампочек в каждом. Лампочки каждого ряда образуют, в данном примере, отдельную группу, при этом в каждой группе лампочки соединены между собой параллельно и подсоединены к источнику питания - понижающему трансформатору 4 через управляемые контакты 5. Поочередное замыкание и размыкание управляемых контактов каждой группы лампочек осуществляется с помощью блока 6 управления, в данном случае - это обычное электронное реле. Время нахождения лампочек каждой группы во включенном состоянии - 0,25 секунды. Экран может быть снабжен рассеивателем света, в частности матовым стеклом 7, уменьшающим нагрузку на органы зрения пациента. Со штативом 8 экран сопряжен посредством шарнирно-кулисного механизма 9, имеющего три степени свободы и обеспечивающего необходимое пространственное положение экрана относительно пациента. К экрану на гибкой связи 10 подвешен блестящий стеклянный шарик 11.

Устройство работает следующим образом. Пациента укладывают на кушетку. Рядом размещают устройство и с помощью механизма 9 ориентируют экран 1 в пространстве таким образом, чтобы линия зрения пациента проходила через шарик 11 перпендикулярно плоскости экрана 1. Устройство включается в сеть переменного тока, при этом происходит попеременное включение и выключение групп электрических лампочек. Вначале пациент воспринимает экран в виде мерцающего светового поля. Через несколько минут экран начинает восприниматься пациентом как единое светящееся поле с постоянной яркостью по всей его площади ("огненный квадрат"). С этого момента сеанс продолжается в течение 10-60 минут. Первые сеансы, как правило, длятся 10-20 минут, а последующие - 30-60 минут. Общее число сеансов на курс лечения-10-15.

Пример 1
Больной П., 37 лет, преподаватель, поступил с жалобами неопределенного характера. Считает себя больным около года после смерти матери. Появились сердцебиения, одышка, боли в животе. После волнений беспокоят тахикардия, потеря аппетита, запор, иногда тошнота. Артериальное давление и пульс неустойчивы (АД 130/85 - 100/65, мм рт.ст.; пульс - 70-88 в минуту). Отмечаются потливость ладоней, акроцианоз; при пробе Ашнера пульс замедляется на 14-16 ударов, затем резко учащается на 20-24 удара в минуту. Диагноз: вегетативный невроз на фоне конституциональных особенностей и переутомления.

Проведено два сеанса лечения по 15 минут, затем еще 12 сеансов по 45 минут. Состояние больного улучшилось, АД стабилизировалось на уровне 110/70 мм рт. ст., перестали беспокоить тахикардия, одышка, боли в животе. Осмотр через 4 месяца: состояние удовлетворительное, вегетативные расстройства почти не беспокоят. Систематически занимается гимнастикой и бегом трусцой. АД 115/75 мм рт.ст., пульс 70 в минуту, ритмичный. Проба Ашнера в пределах нормы.

Пример 2
Больной Ф., 55 лет, инвалид II группы, поступил с жалобами на общую скованность. Заболел в возрасте 45 лет, когда через несколько месяцев после нетяжелой травмы черепа появилась неловкость в правой руке при письме и во время еды. Лечился холинолитическими препаратами (циклодол, беллазон, ридинол) без видимого улучшения состояния. Мышечный тонус повышен по экстрапирамидному типу, немного больше в левых конечностях. Тремор языка и вытянутых рук. Анализы крови и мочи без отклонения от нормы. Диагноз: дрожательный паралич (болезнь Паркинсона).

Проведено предварительно 5 лечебных сеансов по 10 минут, затем еще 10 сеансов по 30 минут. Лечение дополнено хвойными ваннами, массажем и лечебной гимнастикой. Состояние больного значительно улучшилось - снизился тонус в конечностях, особенно правых, стал свободнее ходить и выполнять движения верхними конечностями, в том числе писать.

Предложенные способ и устройство могут быть реализованы в обычных клинических условиях для лечения различных психосоматических и соматических расстройств, а и на начальных стадиях овладения навыками интегральной йоги. Специальной подготовки медицинского персонала не требуется. При реализации изобретения использована обычная элементная база. Указанные соображения позволяют сделать вывод о соответствии изобретения критерию "промышленная применимость".

ФОРМУЛА ИЗОБРЕТЕНИЯ

1. Способ воздействия на психоэмоциональное состояние человека, включающий предъявление пациенту визуального динамического образа с изменяющейся яркостью, отличающийся тем, что пациенту предъявляют визуальный динамический образ в виде совокупности отдельных попеременно включающихся и выключающихся источников света, при этом внимание пациента фиксируют на предмете, неподвижно размещенном между пациентом и совокупностью источников света.

2. Способ по п.1, отличающийся тем, что после того, как пациент начнет воспринимать совокупность отдельных попеременно включающихся и выключающихся источников света как единое светящееся поле с неизменяемой яркостью, сеанс продолжают в течение 10 - 60 мин.

3. Устройство для воздействия на психоэмоциональное состояние человека, включающее блок отображения световых стимулов, снабженный блоком управления, а и источник питания, отличающееся тем, что блок отображения световых стимулов выполнен в виде экрана, на котором размещены отдельные источники света, подключенные к источнику питания через управляемые контакты, которые соединены и с выходом блока управления, при этом к экрану присоединен посредством связи элемент для фиксации внимания человека, размещенный между экраном и человеком.

4. Устройство по п.3, отличающееся тем, что источники света объединены в группы, при этом в каждой группе они соединены между собой параллельно.

5. Устройство по пп.3 и 4, отличающееся тем, что экран снабжен рассеивателем света, например матовым стеклом.

6. Устройство по п. 3, отличающееся тем, что экран снабжен штативом и сопряжен с ним посредством механизма с тремя степенями свободы.
