ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2029488

УСТРОЙСТВО ТИТОВА ДЛЯ СТИМУЛЯЦИИ ЗРЕНИЯ

УСТРОЙСТВО ТИТОВА ДЛЯ СТИМУЛЯЦИИ ЗРЕНИЯ

Имя изобретателя: Титов Петр Александрович
Имя патентообладателя: Титов Петр Александрович
Адрес для переписки:
Дата начала действия патента: 1990.06.26

Изобретение относится к медицине, а именно к офтальмологии, и предназначено для лечения врожденной дальнозоркости. Цель изобретения - улучшение зрения и получение стойкого клинического эффекта. Устройство содержит блок питания и подключенный к нему источник световой энергии. Новым в устройстве является то, что источник света установлен в корпусе, на передней стенке которого установлен матовый экран, а между блоком питания и источником световой энергии подключены последовательно соединенные блок управления и блок формирования светового потока.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к медицине, а именно к офтальмологии, и предназначено для лечения врожденной дальнозоркости.

В настоящее время в медицинской практике для лечения различного рода заболеваний глаз широко начинают использоваться методы лечения, основанные на использовании светового потока различной интенсивности на центральную область сетчатки глаза.

Для лечения врожденной дальнозоркости в настоящее время и используют световые приборы.

Наиболее близким техническим решением, взятым нами за прототип, является устройство, содержащее источник питания (1), оптический блок с источником света и программный блок.

Однако данное устройство для лечения врожденной дальнозоркости не позволяет нормализовать зрение, он малоэффективен и не позволяет получить стойкий клинический эффект.

Целью изобретения является повышение эффективности стимуляции при врожденной дальнозоркости.

Поставленная цель достигается тем, что в устройстве для стимуляции зрения, содержащем блок питания, оптический блок и программный блок, согласно изобретению; программный блок содержит последовательно соединенные блок трансформатора, блок управления и блок формирования светового потока, причем оптический блок снабжен матовым экраном.

УСТРОЙСТВО ТИТОВА ДЛЯ СТИМУЛЯЦИИ ЗРЕНИЯ. Патент Российской Федерации RU2029488

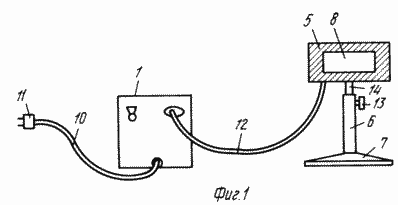

Фиг.1 показан общий вид предложенного устройства

УСТРОЙСТВО ТИТОВА ДЛЯ СТИМУЛЯЦИИ ЗРЕНИЯ. Патент Российской Федерации RU2029488

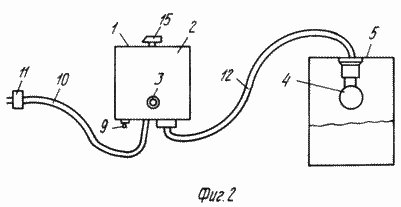

Фиг.2 - то же, вид сверху

Фиг.3 - блок-схема устройства

УСТРОЙСТВО ТИТОВА ДЛЯ СТИМУЛЯЦИИ ЗРЕНИЯ. Патент Российской Федерации RU2029488

Фиг.4 - электрическая схема устройства.

Устройство состоит из трансформатора 1, вторичная обмотка которого позволяет регулировать напряжение питания с 55 до 220 В с требуемым интервалом, установленного в корпусе трансформатора 1 блока управления 2, снабженного кнопкой 3, источника света 4 (лампа накаливания мощностью 60 Вт, 220 В), который установлен в корпусе 5, закрепленного на рейтере 6 с основанием 7. В корпусе 5 с одной стороны установлен матовый экран 8. В корпусе трансформатора 1 имеется выключатель 9, электрошнур 10 с вилкой 11, электрошнур 12 для соединения с лампой 4. Рейтер 6 представляет из себя полую стойку, жестко установленную на основании 8, а внутри нее размещается с возможностью вертикального перемещения и фиксирования в требуемом положении с помощью винта 13 стержень 14, на котором закреплен корпус 5. В общем виде блок-схема устройства (см. фиг.3) структурно состоит из следующих блоков: блок трансформатора 16 (БТ), у которого вторичная обмотка имеет 13 отводов и служит для обеспечения питанием блока излучателя (оптического блока) дискретно изменяющимся напряжением от 55 до 220 В, блок управления 17 (БУ), который служит для коммутации напряжения со вторичной обмотки 55 В до 220 В и выполнен в виде галетного переключателя; блок-формирования 18 (БФ) светового потока, который служит для формирования светового потока с длительностью от 0,1 до 0,25 с и выполнен в виде кнопки включения; оптический блок 19 (ОБ), который служит для освещения с нарастающей силой светового потока на матовом экране и состоит из рефлектора (на рисунке не показан), лампы накаливания мощностью 60 Вт, 220 В и экрана размером 50х100 мм. На принципиальной электрической схеме (см.рис.4) имеются следующие обозначения: В1 - выключатель, Т1 - первая обмотка трансформатора; Т2 - вторичная обмотка трансформатора; В2 - переключатель; ЛН- лампа накаливания; КН - кнопка.

СУЩНОСТЬ РАБОТЫ УСТРОЙСТВА ЗАКЛЮЧАЕТСЯ В СЛЕДУЮЩЕМ

Вторичная обмотка трансформатора 1 позволяет регулировать напряжение питания с 55 В до 220 В. Блок управления 2, в который входит галетный переключатель 15, смонтирован на панели трансформатора, а блок формирователя светового потока состоит из кнопки 3 включения, которая смонтирована на корпусе трансформатора. Блок излучателя света выполнен в виде рефлектора (на рисунке не показан) и смонтирован на задней стенке корпуса 5. В качестве источника светового потока используют лампу накаливания мощности 60 Вт, рассчитанную на напряжение питания 220 В, при этом начальное напряжение питания составляет 55 В с последующим увеличением напряжения на 15 В до максимального напряжения 220 В, а затем с дискретным понижением напряжения с 220 В до 55 В. На передней части корпуса 5 вмонтирован матовый экран 8 размером 50х100 мм.

Устройство для лечения врожденной дальнозоркости используют следующим образом.

Пациента усаживают перед экраном 8 таким образом, чтобы расстояние от его глаз до экрана составляло 40-50 см. Включают установку в сеть, для чего необходимо подключить вилку в розетку 220 В и включить выключатель 9, при этом галетный переключатель 15 предварительно должен быть установлен в положение "1". Затем нажать на кнопку 3 с длительностью воздействия на нее порядка 0,1-0,25 с, при этом освещенность на экране 8 составит, как показывают расчеты, порядка 230 лк. После этого галетный переключатель 15 переводят в положение "2" и через 6-8 секунд снова нажимают на кнопку 3 с длительностью воздействия 0,1-0,25 с, при этом освещенность на экране увеличивается приблизительно до 286,8 мк. Путем дальнейшего дискретного переключения переключателя 15 приведенные выше операции повторяют до подачи на источник света 4 максимального напряжения 220 В и получения при этом максимального освещения на экране 8 950 мк. После этого путем дискретного переключения переключателя 15 в обратном направлении снижают напряжение питания на источнике света до 55 В, при этом при каждом переключении нажимают на кнопку 3 с длительностью воздействия 0,1-0,25 с и выдержкой между импульсами света порядка 6-8 с.

Полный цикл воздействия на центральную область сетчатки глаза импульсным световым потоком проводят многократно (полный сеанс состоит из 4-5 циклов) при длительности каждого из импульсов от 0,1 до 0,25 с со скважностью 6-8, при этом курс лечения проводят ежедневно по 12-15 мин в течение 25-30 дней.

В настоящее время устройство используется в детской поликлинике г. Калининграда при лечении не только дальнозоркости, но и лечения косоглазия без хирургического вмешательства.

ФОРМУЛА ИЗОБРЕТЕНИЯ

УСТРОЙСТВО ТИТОВА ДЛЯ СТИМУЛЯЦИИ ЗРЕНИЯ. Устройство для стимуляции зрения, содержащее оптический блок с источником света, источник питания и программный блок, отличающееся тем, что, с целью повышения эффективности стимуляции при врожденной дальнозоркости, программный блок содержит последовательно соединенные блок трансформатора, блок управления и блок формирования светового потока, при этом источник питания соединен с блоком трансформатора, а оптический блок - с блоком формирования светового потока, причем оптический блок снабжен матовым экраном.
