ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2096691
УСТАНОВКА ДЛЯ ПОЛУЧЕНИЯ ГОРЯЧЕЙ ВОДЫ
Имя изобретателя: Недорезков Павел Максимович
Имя патентообладателя: Недорезков Павел Максимович
Адрес для переписки:
Дата начала действия патента: 1995.08.03
Использование: в промышленных и бытовых системах горячего водоснабжения. Сущность изобретения: установка содержит электронасосный агрегат, теплогенератор струйного действия, пульт управления установкой, трубопроводы с запорной арматурой и бак-расширитель. Кроме того, она дополнительно содержит каскад струйных теплогенераторов, включенных последовательно, соединенный на входе с водоструйным элеватором, а на выходе - с межтрубным пространством теплообменника, имеющий частичный отбор нагреваемой воды после каждой ступени каскада, осуществляемый водоструйным элеватором, а и теплообменник, межтрубное пространство которого соединено на входе с выходом из каскада подогретой воды, а выход из межтрубного пространства теплообменника со всасом насоса электронасосной установки и баком расширителем, трубное пространство теплообменника на входе соединено с трубопроводом подачи холодной воды, а на выходе - с сетью потребителя через регулирующее устройство.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Предлагаемое изобретение относится к теплоэнергетике и может быть использовано в промышленных и бытовых системах горячего водоснабжения.
Известно изобретение "Автономная система горячего водоснабжения" [1]
Недостатками указанного изобретения является сложность и громоздкость системы, что требует большой площади для размещения и значительной коммуникации.
Известна и установка получения горячей
воды для обогрева помещений, которая
содержит электронасосный агрегат,
теплогенератор струйного действия, систему
трубопроводов, расширительный бак и пульт
управления нагретой воды [2]
Указанная установка может быть
использована как для обогрева помещений,
так и для получения горячей воды. Ее мы и
принимаем за прототип.
Недостатком этой системы является то, что она содержит один электронасосный агрегат и один теплогенератор струйного действия, который не в состоянии высокоэффективно преобразовать кинетическую энергию струи жидкости в тепловую.
Предлагаемая установка для получения горячей воды повышает эффективность преобразования кинетической энергии струи жидкости в тепловую энергию за счет устройства каскада струйных теплогенераторов, соединенных последовательно, и водоструйного элеватора, обеспечивающего заданный перепад давления после каждой ступени каскада.

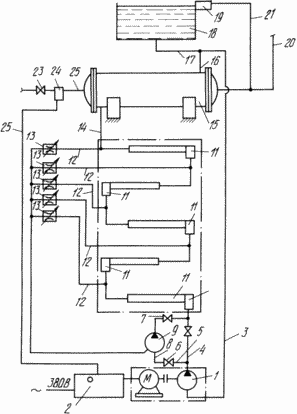

 | Сущность предлагаемого изобретения состоит в следующем. Установка содержит электронасосный агрегат, теплогенератор струйного действия, пульт управления установкой, трубопроводы с запорной арматурой, бак расширителя. Кроме этого, она дополнительно содержит каскад теплогенераторов, включенных последовательно, имеющий частичный отбор нагреваемой воды после каждой ступени каскада, осуществляемый водоструйным элеватором. Водоструйный элеватор работает на энергию струи центробежного насоса, всас которого соединен с баком- расширителем, а нагнетание соединено с подводом водоструйного элеватора, подающего частично нагретую воду снова в каскад. Тем самым обеспечивается перепад давления на каждой ступени каскада и подогрев воды, находящейся в замкнутом цикле, до заранее заданной температуры, а подогрев воды, подаваемой потребителю, осуществляется в теплообменнике. В качестве регуляторов отбора воды от каждой ступени каскада могут быть применены дроссели, краны и другие регулирующие средства. Предлагаемое изобретение поясняется чертежом, где: электронасосный агрегат 1, блок управления 2 электронасосным агрегатом 1, всасывающий трубопровод 3 электронасоса 1, патрубок нагнетания 4 электронасоса 1, обводной трубопровод 5 с кранами 6 и 7, трубопровод подвода 8 на водоструйный элеватор 9, кран 10 на нагнетании электронасоса 1, каскад струйных теплогенераторов 11, трубопровод частичного отбора воды 12 с регуляторами 13. Трубопровод нагретой воды 14 в межтрубное пространство теплообменника 15, патрубок 16 на выходе из межтрубного пространства теплообменника 15. Трубопровод 17 на расширительный бак 18, регулятор уровня воды 19 в расширительном баке 18, трубопровод подачи нагреваемой воды 20, в трубное пространство теплообменника 15. Трубопровод подпитки системы 21, трубопровод горячей воды к потребителю 22 с краном 23. Терморегулятор горячей воды 24, кабель 25 от терморегулятора 24 на блок управления 2 электронасосным агрегатом 1. |
УСТАНОВКА ДЛЯ ПОЛУЧЕНИЯ ГОРЯЧЕЙ ВОДЫ РАБОТАЕТ СЛЕДУЮЩИМ ОБРАЗОМ
Все краны открыты, кроме крана 24. Заполнение системы установки водой производится через расширительный бак 18 до установления необходимого уровня. После заполнения системы закрываем краны 6 и 7 на обводном трубопроводе 5. Запускаем в работу электронасосный агрегат 1 и прокачиваем воду через каскад теплогенераторов 11 и межтрубное пространство теплообменника 15.
Прокачиваем воду до установления стабильного режима работы электронасосного агрегата 1. После чего открываем краны 6 и 7 на обводном трубопроводе 5 и тем самым запускаем в работу водоструйный элеватор 9. Закрываем кран 10 и выводим на стабильный режим работы водоструйный элеватор 9. Затем производим регулировку падения давления после каждой ступени каскада 11 при помощи регуляторов 13.
Таким образом, выводим работу установки на оптимальный режим. После чего подаем воду, подогретую до заранее заданной температуры при помощи термодатчика 23, потребителю, открыв кран 24.
Предлагаемая установка для получения горячей воды имеет следующие технико-экономические преимущества.
1. Повышает эффективность преобразования кинетической энергии струи жидкости в тепловую энергию.
2. Снижает затраты капитальных вложений.
3. Позволяет с меньшими затратами осуществлять подбор оборудования для различных потребностей водоснабжения горячей водой.
ФОРМУЛА ИЗОБРЕТЕНИЯ
1. Установка для получения горячей воды, содержащая электронасосный агрегат, теплогенератор струйного действия, пульт управления установкой, трубопроводы с запорной арматурой, бак-расширитель, отличающаяся тем, что она дополнительно содержит каскад теплогенераторов, включенных последовательно, соединенный на входе с водоструйным элеватором, а на выходе с межтрубным пространством теплообменника, имеющий частичный отбор нагреваемой воды после каждой ступени каскада, осуществляемый водоструйным элеватором, работающим на энергии струи центробежного насоса, всас которого соединен с баком-расширителем, а нагнетание с подводом водоструйного элеватора, который подает частично нагретую воду снова в каскад, тем самым обеспечивая перепад давления на каждой ступени каскада, находящейся в замкнутом цикле до заранее заданной температуры, и теплообменник, межтрубное пространство которого соединено на входе с выходом из каскада подогретой воды, а выход из межтрубного пространства теплообменника с всасом насоса электронасосной установки и баком-расширителем, а трубное пространство теплообменника на входе с трубопроводом подачи холодной воды, а на выходе с сетью потребителя через регулирующие средства.
2. Установка по п.1, отличающаяся тем, что в качестве регулятора отбора воды от каждой ступени каскада могут быть дроссели, краны и другие регулирующие средства.
