Патент Российской Федерации RU2282108

ПОКВАРТИРНАЯ СИСТЕМА ВЕНТИЛЯЦИИ, ОТОПЛЕНИЯ И КОНДИЦИОНИРОВАНИЯ В МНОГОЭТАЖНЫХ ЖИЛЫХ ЗДАНИЯХ

Имя изобретателя: Кокорин Олег Янович (RU); Балмазов Михаил Валентинович
Имя патентообладателя: Балмазов Михаил Валентинович
Адрес для переписки: 125427, Москва, ул. Софьи Ковалевской, 10, корп.2, кв.193, М.В.Балмазову
Дата начала действия патента: 2005.03.09

Система предназначена для поквартирной вентиляции, отопления и кондиционирования в жилых многоэтажных зданиях. Система содержит покомнатные воздухозаборные устройства с регулируемыми клапанами, отопительные приборы в комнатах под окнами и вытяжку из санузла, ванной и кухни, при этом в качестве отопительных приборов в комнатах под окнами устанавливается локальная климатическая установка (ЛКУ), выполняющая функции отопительного прибора, воздухораспределительного устройства и кондиционера, присоединенная к воздухозаборному устройству, а вытяжка из санузла, ванной и кухни присоединена к вытяжному агрегату, удаляющему загазованный воздух через отверстие в верхней части наружной стены квартиры, при этом ЛКУ и вытяжной агрегат связаны трубопроводом для утилизации теплоты вытяжного воздуха на нагрев приточного наружного воздуха, в ЛКУ устанавливается специальный клапан проветривания, который позволяет использовать естественный ночной холод наружного воздуха для компенсации теплоизбытков. Технический результат - снижение энергозатрат.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение предназначено для применения в системах вентиляции, отопления и кондиционирования в многоэтажных жилых зданиях.

Известны конструкции систем вентиляции, отопления и кондиционирования в многоэтажных жилых зданиях, содержащие некомнатные воздухозаборные устройства с регулируемыми клапанами, отопительные приборы в комнатах под окнами и вытяжку из санузла, ванной и кухни (ТР АВОК-4-2004; Технические рекомендации по организации воздухообмена в квартирах многоэтажного жилого дома - М., 2004).

Недостатком известных систем вентиляции, отопления и кондиционирования в многоэтажных жилых зданиях является гидравлическая неустойчивость воздухообмена в квартирах различной этажности, значительные затраты энергии на цели вентиляции, отопления и кондиционирования, а и неудовлетворительное санитарно-гигиеническое качество воздуха в зоне обитания людей.

Задачей изобретения является устранение недостатков известных конструкций систем вентиляции, отопления и кондиционирования в многоэтажных жилых зданиях и создание энергосберегающей единой локальной поквартирной системы вентиляции, отопления и кондиционирования в многоэтажных жилых зданиях.

Технический результат достигается изобретением конструкции поквартирной системы вентиляции, отопления и кондиционирования в многоэтажных жилых зданиях, содержащей некомнатные воздухозаборные устройства с регулируемыми клапанами, отопительные приборы в комнатах под окнами и вытяжку из санузла, ванной и кухни. В качестве отопительных приборов в комнатах под окнами устанавливается локальная климатическая установка (ЛКУ), выполняющая функции отопительного прибора, воздухораспределительного устройства и кондиционера, присоединенная к воздухозаборному устройству, а вытяжка из санузла, ванной и кухни присоединена к вытяжному агрегату, удаляющему загазованный воздух через отверстие в верхней части наружной стены квартиры, при этом ЛКУ и вытяжной агрегат связаны трубопроводом для утилизации теплоты вытяжного воздуха на нагрев приточного наружного воздуха. В ЛКУ устанавливается специальный клапан проветривания, который позволяет использовать естественный ночной холод наружного воздуха для компенсации теплоизбытков.

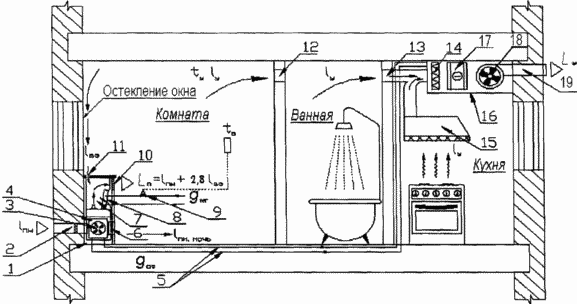

На чертеже представлена конструкция поквартирной системы вентиляции, отопления и кондиционирования в многоэтажных жилых зданиях.

Поквартирная система вентиляции, отопления и кондиционирования (ВОК) состоит из локальных климатических установок (ЛКУ) 1, установленных в жилых комнатах под окнами в качестве единого отопительного, воздухораспределительного и кондиционирующего прибора; нижняя часть ЛКУ является приточным агрегатом, присоединенным патрубком к воздухозаборному с регулирующим клапаном устройству 2, которое смонтировано в подоконной стене, а в приточном агрегате ЛКУ смонтирован канальный вентилятор 3, теплообменник 4, соединенный трубопроводом 5 с теплообменником 17, по которому циркулирует антифриз g _аф, клапана 6 летней ночной подачи увеличенного расхода холодного приточного воздуха l_{пн.ночь}, эжекционного блока 7 с теплообменником 8, по трубкам которого проходит горячая вода g_wг из системы отопления (на чертеже не показана), терморегулятора 9 с дистанционным датчиком контроля t_в , приточной решетки 10, зарешеченной щели 11 для притока к ЛКУ охлажденного у остекления внутреннего воздуха l_вэ, вентиляционного отверстия 12 для перетекания частично загазованного и отепленного воздуха l_y, вытяжного отверстия 13 для удаление влажного воздуха из ванной и санузла, вытяжного зонта 15 над плитой в кухне, соединенных коротким воздуховодом с вытяжным агрегатом 16, в котором расположены воздушный фильтр 14, теплообменник 17 для извлечение теплоты из удаляемого воздуха L_y , вентилятора 18, патрубка 19, смонтированного в верхней части наружной стены квартиры для выброса охлажденного удаляемого воздуха в атмосферу.

Поквартирная система вентиляции, отопления и кондиционирования работает следующим образом: от работы канального вентилятора 3 по патрубку 2 в ЛКУ поступает приточный воздух l_пн, который очищается в фильтре и нагревается зимой в теплообменнике 4, в трубки которого от работы насоса по трубопроводам 5 поступает отепленный антифриз g_афтемпературой t _аф 6°С. Приточный наружный воздух, нагретый до температуры 4°С, поступает в смесительную камеру 7 через сопла эжекционного блока со скоростью ˜12 м/с. В результате преобразования кинетической энергии струй наружного воздуха l_пн, поступающего в смесительную камеру 7, через теплообменник 8 эжектируется внутренний воздух l_вэ. Зимой по трубкам теплообменника 8 проходит горячая вода g_wг из системы отопления (на чертеже не показана), расход которой регулируется терморегулятором 9, управляемым датчиком контроля температуры воздуха t_в в комнате, где имеют место основные бытовые тепловыделения. Датчик контроля комфортной температуры воздуха t_в, расположенный в зоне пребывания людей, позволяет терморегулятору 9 изменять расход горячей воды g_wг через теплообменник 8 в соответствии с тепловым режимом в обитаемой зоне. Смесь нагретого эжектируемого воздуха l_вэ и наружного воздуха l _пн образует в смесительной камере 7 приточный воздух l _п, который подается в обитаемую зону помещения через приточную решетку 10 ЛКУ наиболее эффективным, с точки зрения санитарии и гигиены, способом - вытесняющей вентиляцией. Наличие подоконной зарешеченной щели 11 позволяет эжектировать в ЛКУ охлажденный у остекления окна внутренний воздух l_вэ. На остекление воздух поступает из верхней зоны помещения, куда вытесняется отепленный воздух с температурой t_y=24°C. Прохождение у холодного остекления отепленного воздуха позволяет повысить температуру остекления, соответственно, уменьшить отрицательную радиацию в зону обитания людей. Отепленный, частично загазованный воздух l_y через вентиляционное отверстие 12 в верхней части внутренней стены поступает в коридор и далее в санузел, ванную и на кухню. Наибольшие тепловыделения, связанные с жизнедеятельностью людей в квартирах, имеют место при приготовлении пищи на плите, над которой установлен фильтровальный зонт 15, и при приеме душа в ванной. Из помещений кухни, ванной и санузла (на чертеже не показан) через воздухозаборные устройства 13 с регулируемыми клапанами отепленный воздух поступает к вытяжному агрегату 16, в котором имеются фильтр 14, теплоизвлекающий теплообменник 17 с поддоном для конденсата, вытяжной вентилятор 18. Вытяжной агрегат монтируется под потолком кухни. Через патрубок 19, вмонтированный в наружную стену квартиры, вытяжной удаляемый воздух L_y, освященный и охлажденный, выбрасывается наружу. Аэродинамическая устойчивость поквартирной системы вентиляции, отопления, кондиционирования обеспечивается автономностью и меньшей производительностью вытяжного агрегата 16 по отношению к суммарной производительности приточных агрегатов в ЛКУ L_y<L_пн. В результате воздухообмен не зависит от этажности здания и высоты расположения квартиры. Воздействие температурного градиента t_н<t _у одинаково для всех квартир и не требуется регулирования количества поступающего наружного воздуха l_пн при понижении t_н. В теплый период года открытием клапана 6 увеличивается в несколько раз приток наружного прохладного воздуха l_{пн.ночь}, система работает в режиме интенсивного ночного охлаждения помещений наружным воздухом с температурой 17-18°С, который проходит в помещение, минуя сопла эжекционного блока ЛКУ, и воспринимает все теплоизбытки, а и накапливает холод в ограждающих конструкциях и предметах внутри помещения.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Поквартирная система вентиляции, отопления и кондиционирования в жилых многоэтажных зданиях, содержащая некомнатные воздухозаборные устройства с регулируемыми клапанами, отопительные приборы в комнатах под окнами и вытяжку из санузла, ванной и кухни, отличающаяся тем, что в качестве отопительных приборов в комнатах под окнами устанавливается локальная климатическая установка (ЛКУ), выполняющая функции отопительного прибора, воздухораспределительного устройства и кондиционера, присоединенная к воздухозаборному устройству, а вытяжка из санузла, ванной и кухни присоединена к вытяжному агрегату, удаляющему загазованный воздух через отверстие в верхней части наружной стены квартиры, при этом ЛКУ и вытяжной агрегат связаны трубопроводом для утилизации теплоты вытяжного воздуха на нагрев приточного наружного воздуха, в ЛКУ устанавливается специальный клапан проветривания, который позволяет использовать естественный ночной холод наружного воздуха для компенсации теплоизбытков.
