Патент Российской Федерации RU2164604

СПОСОБ РАБОТЫ ТЕПЛОВОЙ ЭЛЕКТРИЧЕСКОЙ СТАНЦИИ

Имя изобретателя: Шарапов В.И.; Орлов М.Е.; Ротов П.В.
Имя патентообладателя: Ульяновский государственный технический университет
Адрес для переписки: 432027, г.Ульяновск, ул. Северный Венец 32, Ульяновский государственный технический университет, проректору по НИР
Дата начала действия патента: 1999.11.19

Способ относится к области теплоэнергетики и может быть использован на тепловых электрических станциях. Способ работы тепловой электрической станции заключается в том, что поступающую от потребителей сетевую воду нагревают паром отопительных отборов в основных сетевых подогревателях теплофикационных турбин. В пиковых режимах тепловой нагрузки осуществляют дополнительный нагрев сетевой воды за счет использования тепловой мощности пиковых водогрейных котлов. Утечки сетевой воды в системе теплоснабжения восполняют подпиточной водой. Потери питательной воды, пара и конденсата в пароводяном тракте станции компенсируют обессоленной и деаэрированной добавочной питательной водой, которую подают в тракт питательной воды паровых котлов. Питательную воду деаэрируют в деаэраторе питательной воды и подают в паровые котлы. В пиковых режимах тепловой нагрузки дополнительный нагрев сетевой воды осуществляют в поверхностных водо-водяных теплообменниках водой, которую нагревают в водогрейных котлах и принудительно циркулируют по замкнутому контуру, включающему в себя водогрейные котлы и поверхностные водо-водяные теплообменники. А утечки сетевой воды из замкнутого контура восполняют питательной водой, которую отбирают после деаэратора питательной воды. Такой способ позволяет повысить надежность и экономичность работы тепловой электрической станции.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к области теплоэнергетики и может быть использовано на тепловых электрических станциях.

Известен способ работы тепловой электрической станции - аналог, по которому поступающую от потребителей сетевую воду нагревают паром отопительных отборов в основных сетевых подогревателях теплофикационных турбин, в пиковых режимах тепловой нагрузки осуществляют дополнительный нагрев сетевой воды за счет использования тепловой мощности пиковых водогрейных котлов, утечки сетевой воды в системе теплоснабжения восполняют подпиточной водой, потери питательной воды, пара и конденсата в пароводяном тракте станции компенсируют обессоленной и деаэрированной добавочной питательной водой, которую подают в тракт питательной воды паровых котлов, питательную воду деаэрируют в деаэраторе питательной воды и подают в паровые котлы (см. кн. Соколова Е.Я. Теплофикация и тепловые сети. Изд. 5-е. М.: Энергоиздат, 1982, рис. 3.1б на с. 53 и описание к нему на с. 53 и 54). Данный аналог принят в качестве прототипа изобретения.

Недостатками аналогов и прототипа являются пониженная надежность работы тепловой электрической станции вследствие ненадежной работы водогрейных котлов, применяемых в качестве пиковых источников тепловой мощности, из-за заноса поверхностей нагрева водогрейных котлов отложениями, вынесенными сетевой водой из системы теплоснабжения и вызывающими пережог этих поверхностей, и пониженная экономичность работы станции из-за необходимости применения дорогостоящих методов повышения качества больших объемов подпиточной и сетевой воды для предотвращения этого пережога и внутренней коррозии котлов.

Техническим результатом, достигаемым настоящим изобретением, является повышение надежности и экономичности работы тепловой электрической станции.

Для достижения этого результата предложен способ работы тепловой электрической станции, по которому поступающую от потребителей сетевую воду нагревают паром отопительных отборов в основных сетевых подогревателях теплофикационных труб, в пиковых режимах тепловой нагрузки осуществляют дополнительный нагрев сетевой воды за счет использования тепловой мощности пиковых водогрейных котлов, утечки сетевой воды в системе теплоснабжения восполняют подпиточной водой, потери питательной воды, пара и конденсата в пароводяном тракте станции компенсируют обессоленной и деаэрированной добавочной питательной водой, которую подают в тракт питательной воды паровых котлов, питательную воду деаэрируют в деаэраторе питательной воды и подают в паровые котлы.

Отличием заявленного способа является то, что в пиковых режимах тепловой нагрузки дополнительный нагрев сетевой воды осуществляют в поверхностных водо-водяных теплообменниках водой, которую нагревают в водогрейных котлах и принудительно циркулируют по замкнутому контуру, включающему в себя водогрейные котлы и поверхностные водо-водяные теплообменники, а утечки сетевой воды из замкнутого контура восполняют питательной водой, которую отбирают после деаэратора питательной воды.

Использование для подпитки замкнутого контура водогрейных котлов воды высокого качества из трубопровода питательной воды позволяет обеспечить надежную и экономичную работу водогрейных котлов, исключающую повреждения, обусловленные накипеобразованием и внутренней коррозией, а и снизить затраты на подготовку подпиточной воды теплосети.

Проведенный заявителем анализ уровня техники, включающий поиск по патентным и научно-техническим источникам и выявление источников, содержащих сведения об аналогах заявленного изобретения, позволил установить, что заявитель не обнаружил аналог, характеризующийся признаками, тождественными всем существенным признакам заявленного изобретения. Определение из перечня выявленных аналогов прототипа, как наиболее близкого по совокупности существенных признаков аналога, позволило выявить совокупность существенных по отношению к достигаемому техническому результату отличительных признаков, изложенных в формуле изобретения. Следовательно, заявленное изобретение соответствует условию "новизна".

Для проверки соответствия заявленного изобретения условию "изобретательский уровень" заявитель провел дополнительный поиск известных решений, чтобы выявить признаки, совпадающие с отличительными от прототипа признаками заявленного способа. Результаты поиска показали, что заявленное изобретение не вытекает для специалиста явным образом из известного уровня техники, поскольку из уровня техники, определенного заявителем, не выявлено влияние предусматриваемых существенными признаками заявленного изобретения преобразований на достижение технического результата. В частности, заявленным изобретением не предусмотрено дополнение известного средства какой-либо известной частью, присоединяемой к нему по известным правилам для достижения технического результата, в отношении которого установлено влияние именно таких дополнений. Так, к такому преобразованию не может быть отнесено включение в способ работы тепловой электрической станции операции дополнительного нагрева сетевой воды в поверхностных водо-водяных теплообменниках, поскольку эта операция в заявленном способе осуществляется в другой совокупности существенных признаков способа и по другим правилам по сравнению с известными способами, что и позволяет обеспечить достижение искомого технического результата.

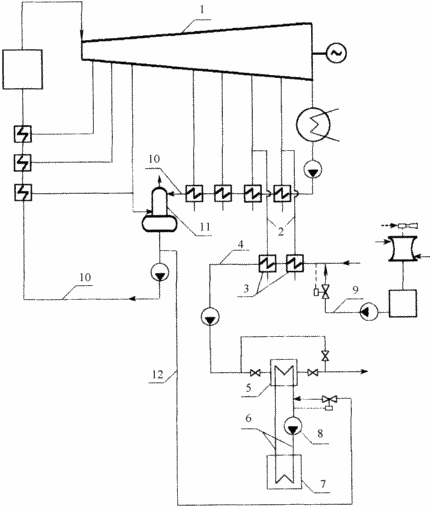

Далее рассмотрим сведения, подтверждающие возможность осуществления изобретения с получением искомого технического результата. На чертеже изображена принципиальная схема тепловой электрической станции, поясняющая предложенный способ. Тепловая электрическая станция содержит паровую турбину 1 с отопительными отборами пара 2 и основными сетевыми подогревателями 3, подключенными к отопительным отборам 2, сетевой трубопровод 4, в который последовательно включены основные сетевые подогреватели 3 и поверхностные водо-водяные теплообменники 5, соединенный трубопроводами замкнутого контура 6 с пиковым водогрейным котлом 7 и циркуляционным насосом замкнутого контура 8, подпиточный трубопровод теплосети 9, подключенный к сетевому трубопроводу 4 до основных сетевых подогревателей 3, трубопровод питательной воды 10 паровых котлов, в который включен деаэратор питательной воды 11. Трубопровод подпиточной воды замкнутого контура 12 подключен к трубопроводу питательной воды 10 после деаэрирования питательной воды 11 к трубопроводам замкнутого контура 6 перед циркуляционным насосом этого контура 8.

Рассмотрим конкретный пример реализации заявленного способа работы тепловой электрической станции.

Способ состоит из следующих операций. Поступающую от потребителей по сетевому трубопроводу 4 сетевую воду в количестве 4500 т/ч нагревают по температурному графику теплосети 150/70^oC в базовом режиме в основных сетевых подогревателях 3 паром отопительных отборов 2 паровых турбин 1 типа Т-100-130 до 70-110^oC. В пиковом режиме дополнительный нагрев сетевой воды от 110 до 150^oC осуществляют в поверхностных водо-водяных теплообменниках 5 водой в количестве 3000 т/ч, циркулирующей в трубопроводах замкнутого контура 6 через пиковый водогрейный котел 7 типа ПТВМ-180. Утечки сетевой воды компенсируют деаэрированной подпиточной водой, подготавливаемой по упрощенной технологии и подаваемой по подпиточному трубопроводу теплосети 9 в сетевой трубопровод 4 до основных сетевых подогревателей 3. Питательную воду по трубопроводу питательной воды 10 подают в деаэратор питательной воды 11, после которого часть питательной воды направляют по трубопроводу подпиточной воды замкнутого контура 12 в замкнутый контур перед циркуляционным насосом 8 этого контура. Благодаря разделению потоков сетевой воды на два независимых контура: сетевой трубопровод и замкнутый контур водогрейного котла, снижается интенсивность заноса поверхностей нагрева водогрейного котла отложениями из системы теплоснабжения, вывязывающими пережог поверхностей нагрева котлов. Подпитка замкнутого контура водогрейного котла питательной водой высокого качества позволяет исключить повреждения водогрейного котла, обусловленные накипеобразованием и внутренней коррозией, а и снизить затраты на подготовку подпиточной воды для теплосети. Тем самым повышается надежность и экономичность работы тепловой электрической станции.

Вышеизложенные сведения свидетельствуют о выполнении при использовании заявленного способа следующей совокупности условий:

- средство, воплощающее заявленный способ, предназначено для использования в промышленности в области теплоэнергетики;

- для заявленного способа в том виде, как он охарактеризован в формуле изобретения, подтверждена возможность его осуществления с помощью описанных в заявке средств и методов;

- способ работы тепловой электрической станции, воплощающий заявленное изобретение, при его осуществлении способен обеспечить достижение искомого технического результата.

Следовательно, заявленное изобретение соответствует условию "промышленная применимость".

ФОРМУЛА ИЗОБРЕТЕНИЯ

Способ работы тепловой электрической станции, по которому поступающую от потребителей сетевую воду нагревают паром отопительных отборов в основных сетевых подогревателях теплофикационных турбин, в пиковых режимах тепловой нагрузки осуществляют дополнительный нагрев сетевой воды за счет использования тепловой мощности пиковых водогрейных котлов, утечки сетевой воды в системе теплоснабжения восполняют подпиточной водой, потери питательной воды, пара и конденсата в пароводяном тракте станции компенсируют обессоленной и деаэрированной добавочной питательной водой, которую подают в тракт питательной воды паровых котлов, питательную воду деаэрируют в деаэраторе питательной воды и подают в паровые котлы, отличающийся тем, что в пиковых режимах тепловой нагрузки дополнительный нагрев сетевой воды осуществляют в поверхностных водо-водяных теплообменниках водой, которую нагревают в водогрейных котлах и принудительно циркулируют по замкнутому контуру, включающему в себя водогрейные котлы и поверхностные водо-водяные теплообменники, а утечки сетевой воды из замкнутого контура восполняют питательной водой, которую отбирают после деаэратора питательной воды.
