ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2151344
СИСТЕМА ВОДЯНОГО ОТОПЛЕНИЯ
Имя изобретателя: Чумаченко А.Д
Имя патентообладателя: Брянская государственная инженерно-технологическая академия
Адрес для переписки: 241037, г.Брянск, пр. Станке Димитрова 3, БГИТА
Дата начала действия патента: 1998.12.04
Система предназначена для теплоснабжения зданий и сооружений. Система водяного отопления содержит подающий и обратный стояки с нагревательными приборами и теплообменник, соединенный с тепловой сетью, перед теплообменником по ходу сетевой воды установлен напорный преобразователь, преобразующий напор сетевой воды в напор воды отопительного контура. Техническим результатом является увеличение напора воды в отопительном контуре потребителя тепла.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к системам теплоснабжения и может быть использовано для отопления зданий и сооружений.
Известна система водяного отопления, содержащая подающий и обратный стояки с нагревательными приборами и теплообменники, соединенные с тепловой сетью /авт.св. СССР 625101, F 24 D 3/00, 1978 /.
Недостаток известной системы отопления - ограниченность зоны обслуживания/ небольшая возможная протяженность сети отопления/ в связи с малым располагаемым давлением, обусловленным разностью температур воды в подающем и обратном стояках.
Известна система водяного отопления, содержащая подающий и обратный стояки с нагревательными приборами, теплообменник, соединенный с тепловой сетью, в котором подающий и обратный стояки присоединены по противоточной схеме, а обратные стояки соединены с нижней частью теплообменника тангенциально /авт.св. СССР 629407, F 24 D 3/00, 1978/.
Недостаток этой системы - и ограниченность зоны обслуживания потребителей тепла, связанная с небольшим давлением, достигаемым в такой системе, что определяется только перепадом температур в подающем и обратном стояках.
Задача изобретения - увеличение перепада давления в системе.
Технический результат - расширение зоны обслуживания потребителей тепла.

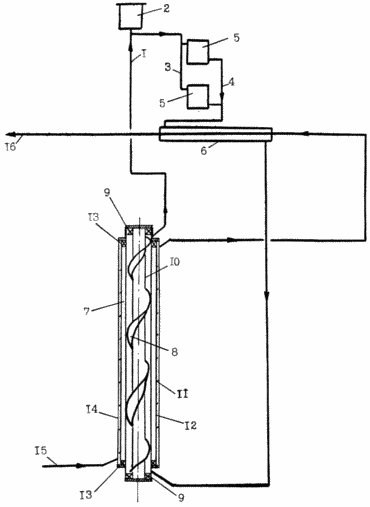

 | Для этого в системе водяного отопления, содержащей подающий и обратный стояки с нагревательными приборами и теплообменник, соединенный с тепловой сетью, перед теплообменником по ходу сетевой воды установлен напорный преобразователь, преобразующий напор сетевой воды в напор воды отопительного контура. Такая конструкция системы водяного отопления позволяет выполнять ее более протяженной, интенсифицировать движение воды в системе отопления и, тем самым, работу нагревательных приборов. Изобретение иллюстрируется принципиальной схемой системы отопления. Она включает главный стояк 1 с расширительным сосудом 2, подающий 3 и обратный 4 стояки с нагревательными приборами 5, присоединенный к обратному стояку 4 теплообменник 6 и установленный перед главным стояком 1 напорный преобразователь 7, преобразующий напор сетевой воды в напор воды отопительного контура. Напорный преобразователь 7, типа "труба в трубе" содержит внутренний шнек 8, выполненный из магнитного материала /например, из стали/ и расположенный на подшипниках 9 внутри трубы 10, по которой протекает вода отопительного контура, поступающая из приборов 5 по обратному стояку 4 через теплообменник 6, внешний шнек 11, выполненный из магнитного материала на цилиндрическом контуре 12, установленном в подшипниках 13 снаружи трубы 10 в пространстве между трубой 10 и наружной трубой 14, где протекает горячая сетевая вода, поступающая в напорный преобразователь 7 по трубе 15. К трубопроводу 16 сетевой воды подключается следующий потребитель тепла. |
СИСТЕМА ОТОПЛЕНИЯ РАБОТАЕТ СЛЕДУЮЩИМ ОБРАЗОМ
Горячая сетевая вода /ее давление существенно выше перепада давления, возникающего в отопительном контуре абонента за счет разности температур воды в главном и обратном стояках/ по трубе 5 поступает в напорный /магнитогидравлический/ преобразователь 7, служащий для преобразования напора сетевой воды в напор воды отопительного контура, где проходит в пространстве между трубами 10 и 14, заставляя вращаться магнитный шнек 11 с цилиндрическим контуром 12 в подшипниках 13. За счет создания при этом магнитного крутящего момента начинает вращаться внутренний шнек 8 в подшипниках 9, создавая дополнительный напор воды в отопительном контуре, состоящем из главного стояка 1, расширительного сосуда 2, подающего 3 и обратного стояка 4, нагревательных приборов 5.
Охлажденная вода отопительного контура после нагревательных приборов 5 поступает в теплообменник 6 и, подогревшись за счет сетевой воды, поступает в напорный преобразователь 7.
Такая система отопления позволит обслуживать более протяженные сети теплоснабжения, так как в сравнении с прототипом в ней обеспечивается более высокий напор воды отопительного контура, за счет увеличения скорости движения воды отопительного контура более эффективно будут работать нагревательные приборы.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Система водяного отопления, содержащая подающий и обратный стояки с нагревательными приборами и теплообменник, соединенный с тепловой сетью, отличающаяся тем, что перед теплообменником по ходу сетевой воды установлен напорный преобразователь, преобразующий напор сетевой воды в напор воды отопительного контура.
