ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2242680
СИСТЕМА ОТОПЛЕНИЯ, В КОТОРОЙ ИСПОЛЬЗУЕТСЯ ПЛАСТИНЧАТАЯ ОТОПИТЕЛЬНАЯ ПАНЕЛЬ
Имя изобретателя: ХАН Мин-Су (KR); ЧОЙ Джин-Янг (KR); ПАРК Сеонг-Чан (KR); ХУАНГ Санг-Сок (KR); КИМ Ман-Сик (KR); ЛИ Ши-Хо (KR); КИМ Мин-Ки (KR); ДЖЕОНГ Байеонг-Джун (KR)
Имя патентообладателя: Эл-Джи КЕМ, ЛТД. (KR)
Адрес для переписки: 193036, Санкт-Петербург, а/я 24, "НЕВИНПАТ", пат.пов. А.В.Поликарпову, рег.№ 0009
Дата начала действия патента: 2002.06.11
Изобретение относится к системе отопления, в которой используется пластинчатая отопительная панель. Система отопления содержит отопительные панели, каждая из которых включает по существу прямоугольные верхнюю и нижнюю пластины, установленные одна напротив другой с образованием между ними полости, поддерживающие элементы, которые предназначены для соединения верхней и нижней пластин и каждый из которых имеет заданную площадь и расположен на расстоянии от соседних поддерживающих элементов, и два проточных патрубка, установленных в двух диаметрально противоположных углах верхней и нижней пластин, и соединительные элементы, предназначенные для соединения проточных патрубков соседних отопительных панелей с обеспечением непрерывного протекания отопительной текучей среды через отопительные панели, при этом поддерживающие элементы равномерно расположены в первом направлении, параллельном длинной стороне верхней и нижней пластин, и во втором направлении, параллельном короткой стороне указанных пластин, образуя тем самым первый и второй ряды полостей, соответствующие указанным первому и второму направлениям, причем отопительная система дополнительно содержит по меньшей мере один рассеивающий элемент, расположенный в одном месте в первом и втором рядах полостей напротив соответствующего проточного патрубка и осуществляющий рассеивание отопительной текучей среды. Во втором варианте описанная выше система отопления дополнительно содержит и первый рассеивающий элемент, расположенный в одном месте в первом ряду полостей таким образом, что текучая среда, устремившаяся в первом направлении после удара о первый поддерживающий элемент, наталкивается на него в первую очередь, и второй рассеивающий элемент, расположенный в одном месте во втором ряду полостей так, что текучая среда, устремившаяся во втором направлении после удара о первый поддерживающий элемент, наталкивается на него в первую очередь. В третьем варианте исполнения описанная выше система отопления дополнительно содержит два направляющих канала, которые расположены в тех диаметрально противоположных угловых зонах, где проточные патрубки отсутствуют и которые соединяют верхнюю и нижнюю пластины и имеют заданные ширину и длину в первом и втором направлениях. Техническим результатом изобретения является создание отопительной системы, в которой отопительная текучая среда распространяется равномерно.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Настоящее изобретение относится к системе отопления, в которой используются пластинчатые отопительные панели. В особенности настоящее изобретение относится к системе отопления, в которой используются пластинчатые отопительные панели, имеющие полости между верхней и нижней пластинами, а сам процесс отопления осуществляется благодаря потоку отопительной текучей среды через указанные полости.
Традиционно применяемая в домах система отопления имеет такую конструкцию, в которой используются трубы, укладываемые в слой пенобетона, размещаемый на бетонном перекрытии. Отопительная текучая среда, например горячая вода, подается через указанные трубы для осуществления отопления. Однако ожидается рост применения систем отопления сборного типа, содержащих пластинчатые отопительные панели, которые можно соединять друг с другом и внутри которых имеется полость, по которой протекает текучая среда. По сравнению с трубной конструкцией панельную конструкцию легче изготавливать и ремонтировать, при этом она обеспечивает лучшую теплопроизводительность, так как отсутствуют потери тепла через бетон.
В патенте США №5080166, относящемся к такой конструкции с отопительными панелями, описан пластинчатый отопительный элемент, содержащий распорные элементы, которые расположены между верхней и нижней пластинами и которые противостоят силам, действующим на этот отопительный элемент, когда он используется для подогрева пола. Указанные распорные элементы расположены особым предпочтительным образом.
Однако согласно результатам модельных испытаний, выполненных автором настоящей заявки, установлено, что после того, как потоку отопительной текучей среды придано определенное направление, указанная текучая среда распределяется в данном отопительном элементе неравномерно. Это является результатом того, что полости между распорными элементами соединены друг с другом в одном определенном направлении по всему элементу отопления.
Кроме того, в диаметрально противоположных углах отопительного элемента предусмотрены патрубки для текучей среды (в дальнейшем проточные патрубки), через которые отопительная текучая среда подается в каждый из указанных отопительных элементов и удаляется из него. Однако в двух других углах (т.е. в углах, где указанные патрубки отсутствуют) имеет место уменьшение скорости течения отопительной текучей среды.
Следовательно, отопительная текучая среда не течет свободно через углы, где проточные патрубки отсутствуют, и таким образом температура этих зон понижается. В отопительном элементе и могут образовываться пузырьки вследствие турбулентности в углах, и тогда плавное течение отопительной текучей среды обеспечить не удается. Результатом указанных проблем является то, что тепло распространяется неравномерно и теплопроизводительность снижается.
Сущность изобретения
Одной целью настоящего изобретения является создание пластинчатых отопительных панелей, в которых подаваемая отопительная текучая среда распространяется равномерно.
Другой целью настоящего изобретения является создание пластинчатых отопительных панелей, в которых скорость течения отопительной текучей среды в тех углах, где отсутствуют проточные патрубки, увеличена, чтобы таким образом предотвратить скапливание текучей среды в этих углах.
Еще одной целью настоящего изобретения является создание системы отопления, в которой используется соединительное устройство, предназначенное для соединения отопительных панелей и их полостей таким образом, чтобы отопительная текучая среда могла последовательно течь через указанные панели.
Для достижения указанных целей настоящее изобретение предлагает систему отопления, включающую отопительные панели, каждая из которых включает по существу прямоугольные верхнюю и нижнюю пластины, установленные одна напротив другой с образованием между ними полости, поддерживающие элементы, которые предназначены для соединения верхней и нижней пластин и каждый из которых имеет заданную площадь и расположен на расстоянии от соседних поддерживающих элементов, и два проточных патрубка, установленных в двух диаметрально противоположных углах верхней и нижней пластин, и соединительные элементы, предназначенные для соединения проточных патрубков соседних отопительных панелей с обеспечением непрерывного протекания отопительной текучей среды через отопительные панели. Указанные поддерживающие элементы равномерно расположены в первом направлении, параллельном длинной стороне верхней и нижней пластин, и во втором направлении, параллельном короткой стороне указанных пластин, образуя тем самым первый и второй ряды полостей, соответствующие указанным первому и второму направлениям, а отопительная система содержит по меньшей мере один рассеивающий элемент, расположенный в одном месте в первом и втором рядах полостей напротив соответствующего проточного патрубка и осуществляющий рассеивание отопительной текучей среды.
Предпочтительно поддерживающие элементы равномерно расположены вдоль центральной оси проточных патрубков на заданном расстоянии от них и включают первый поддерживающий элемент, ближайший к одному из указанных патрубков. Рассеивающий элемент расположен там, где отопительная текучая среда рассеивается первым поддерживающим элементом.
Предпочтительно рассеивающий элемент включает первый рассеивающий элемент, расположенный в одном месте в первом ряду полостей таким образом, что текучая среда, устремившаяся в первом направлении после удара о первый поддерживающий элемент, наталкивается на него в первую очередь, и второй рассеивающий элемент, расположенный в одном месте во втором ряду полостей так, что текучая среда, устремившаяся во втором направлении после удара о первый поддерживающий элемент, наталкивается на него в первую очередь.
Предпочтительно каждый из поддерживающих и рассеивающих элементов образован двумя вогнутыми зонами, которые расположены в соответствующих зонах верхней и нижней пластин и которые вогнуты так, что эти зоны верхней и нижней пластин соприкасаются друг с другом с образованием тем самым соответствующего поддерживающего или рассеивающего элемента.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ
Сопроводительные чертежи, включенные в материалы заявки и составляющие их часть, иллюстрируют вариант выполнения изобретения и вместе с описанием служат для объяснения принципов этого изобретения. На указанных чертежах:
 |  |
фиг.1 изображает вид сверху в сборе системы отопления в соответствии с предпочтительным вариантом выполнения настоящего изобретения;
фиг.2 изображает увеличенный вид показанного на фиг.1 соединительного элемента;
 |  |
фиг.3 в аксонометрии изображает отопительную панель в соответствии с первым предпочтительным вариантом выполнения настоящего изобретения;
фиг.4 изображает увеличенный вид части показанной на фиг.3 отопительной панели, используемый для описания поддерживающего элемента;
 |  |

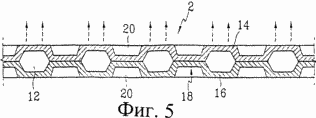

фиг.5 изображает разрез по линии А-А на фиг.3;

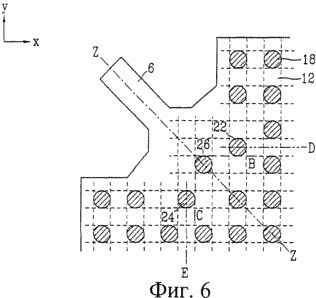

фиг.6 изображает увеличенный вид части показанной на фиг.3 отопительной панели, используемый для описания рассеивающих элементов;
 |  |
фиг.7 изображает увеличенный вид части показанной на фиг.3 отопительной панели, используемый для описания распределения отопительной текучей среды;
фиг.8 изображает вид сверху отопительной панели, соответствующей второму предпочтительному варианту выполнения настоящего изобретения;
 |  |

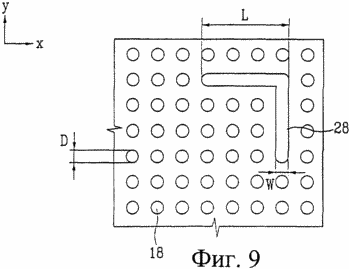

фиг.9 изображает увеличенный вид части показанной на фиг.8 отопительной панели, используемый для описания направляющего канала;
фиг.10 и 11 изображают виды сверху отопительных панелей, соответствующих дополнительным предпочтительным вариантам выполнения настоящего изобретения, и фиг.12 изображает вид сбоку отопительной панели, включающей изоляционный слой.
 |  |
Ниже приводится подробное описание предпочтительных вариантов выполнения настоящего изобретения со ссылкой на сопроводительные чертежи.
Фиг.1 изображает вид сверху в сборе системы отопления, соответствующей предпочтительному варианту выполнения настоящего изобретения, а фиг.2 изображает увеличенный вид показанного на фиг.1 соединительного элемента.
Система отопления включает отопительные панели 2, имеющие внутреннее пространство, т. е. полости (на указанных чертежах не показаны), через которые течет отопительная текучая среда, и соединительные элементы 4, предназначенные для соединения указанных панелей 2 в единый блок с созданием таким образом проточных путей между этими панелями 2. Предпочтительно каждая отопительная панель 2 выполнена из термопластичного материала, так что ее проще изготавливать и легче формовать, чем обычные конструкции из металлических труб. Отопительным панелям 2 придана пластинчатая форма, так что текущая внутри них отопительная текучая среда нагревает большую площадь пола (или стены, или потолка).
В предпочтительном варианте выполнения настоящего изобретения отопительные панели 2 являются прямоугольными и имеют длинные и короткие стороны. Каждая панель 2 на двух диаметрально противоположных углах снабжена двумя проточными соединительными патрубками 6. Через указанные патрубки 6 происходит подача и выпуск отопительной текучей среды. Отопительные панели 2 расположены с образованием непрерывной конструкции, а проточные патрубки 6 соседних панелей 2 соединяются в общей зоне. Соединительные элементы 4 соединяют между собой два патрубка 6 соседних отопительных панелей 2.
Как показано на фиг.2, каждый соединительный элемент 4 содержит центральную соединительную трубку 8 и два колена 10, установленных на противоположных концах этой трубки 8. Внутренний диаметр указанных колен 10 несколько превышает внешний диаметр соединительной трубки 8 и проточных патрубков 6 отопительных панелей 2, и при сборке эти колена 10 надевают с некоторым усилием на трубку 8 и патрубки 6 с заходом на них на заданное расстояние. Колена 10 выполнены из того же термопластичного материала, что и отопительные панели 2, так что во время сборки системы отопления они посредством процесса термического плавления присоединяются к указанным панелям в положении, при котором они покрывают проточные патрубки 6, с образованием с ними единого целого.
При такой конструкции системы отопления отопительная текучая среда, подаваемая на ее вход, последовательно проходит через отопительные панели 2 посредством соединительных элементов 4 и затем выпускается из системы через ее выход. Направление течения отопительной текучей среды показано пунктирными стрелками на фиг.2.
В такой системе отопления сборного типа крайне важно, чтобы каждая отопительная панель 2 обеспечивала плавное течение отопительной текучей среды, причем не в ущерб характеристикам, определяющим тепловой коэффициент полезного действия, и с предотвращением скапливания отопительной текучей среды в определенных зонах. Посредством выполнения этих условий поддерживается равномерное распределение тепла по панелям 2.

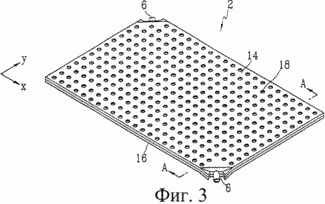

Фиг.3 в аксонометрии изображает отопительную панель, соответствующую первому предпочтительному варианту выполнения настоящего изобретения, фиг.4 изображает увеличенный вид части отопительной панели, показанной на фиг.3, а фиг.5 изображает поперечный разрез по линии А-А на фиг.3.
На чертежах видно, что отопительная панель 2 включает верхнюю пластину 14 и нижнюю пластину 16, установленные друг против друга с образованием внутренних полостей 12, поддерживающие элементы 18, имеющие заданную площадь и отстоящие друг от друга на заданные расстояния, и два проточных патрубка 6.
Предпочтительно каждый поддерживающий элемент 18 образован парой вогнутых зон 20, а именно указанные зоны 20, составляющие каждую указанную пару, расположены в соответствующих зонах верхней пластины 14 и нижней пластины 16 и вогнуты так, что эти зоны верхней 14 и нижней 16 пластин соприкасаются друг с другом с образованием тем самым соответствующего поддерживающего элемента 18.
Поддерживающие элементы 18 предотвращают деформацию верхней и нижней пластин 14 и 16 под воздействием внешних сил и приводят к образованию полостей 12, через которые течет отопительная текучая среда, а именно указанные полости 12 образованы между поддерживающими элементами 18. В результате отопительная текучая среда, подаваемая через один из двух проточных патрубков 6, течет через полости 12 между верхней и нижней пластинами 14 и 16, передавая таким образом тепло пространству снаружи верхней пластины 14, как показано пунктирными стрелками на фиг.5.
Поддерживающие элементы 18 и оказывают сопротивление течению отопительной текучей среды, вследствие чего она равномерно распределяется внутри отопительной панели 2. На течение отопительной текучей среды, подаваемой в панель 2, большое влияние оказывают размеры поддерживающих элементов 18, расстояния между этими элементами и порядок их расположения.
В предпочтительном варианте выполнения настоящего изобретения поддерживающие элементы 18 образованы вогнутыми зонами 20, имеющими по существу форму цилиндра определенного диаметра, и расположены с заданными интервалами как в горизонтальном направлении (направление х на фиг.3), так и в вертикальном (направление у на фиг.3). Предпочтительно, чтобы расстояния D1 и D2 между поддерживающими элементами 18 соответственно в горизонтальном и вертикальном направлениях, а и диаметр D вогнутых зон 20, образующих указанные элементы 18, были одинаковыми.
Центральная ось каждого из проточных патрубков 6, через которые подается и удаляется отопительная текучая среда, расположена по существу под углом 45° как к длинной, так и к короткой сторонам верхней и нижней пластин 14 и 16, образующим угол, где находится один конкретный патрубок 6. Поэтому отопительная текучая среда, подаваемая через один из патрубков 6, распределяется поддерживающими элементами 18, продвигаясь по отопительной панели 2.
В предпочтительном варианте выполнения настоящего изобретения напротив проточных патрубков 6 расположены рассеивающие элементы, предназначенные для рассеивания текучей среды. Фиг.6 и 7 изображают увеличенный вид части отопительной панели, показанной на фиг.3. Чтобы отличать поддерживающие элементы 18 и рассеивающие элементы 22 и 24 от полостей 12, указанные элементы 18, 22 и 24 на этих чертежах заштрихованы.
Предпочтительно каждый рассеивающий элемент 22 и 24 образован двумя вогнутыми зонами 20 так же, как поддерживающие элементы 18.
Поскольку поддерживающие элементы 18 равномерно, на заданных расстояниях, расположены в горизонтальном и вертикальном направлениях, то полости 12 проходят непрерывно в указанных горизонтальном и вертикальном направлениях напротив патрубков 6.
Первый рассеивающий элемент 22 расположен напротив проточного патрубка 6 в одном месте в первом ряду полостей, который проходит в горизонтальном направлении и ось которого показана линией D, а второй рассеивающий элемент 24 расположен напротив указанного патрубка 6 в одном месте во втором ряду полостей, который проходит в вертикальном направлении и ось которого показана линией Е.
Кроме того, центр первого рассеивающего элемента 22 находится не на одной линии с другими поддерживающими элементами 18 в горизонтальном направлении, а центр второго рассеивающего элемента 24 находится не на одной линии с другими поддерживающими элементами 18 в вертикальном направлении.
Следовательно, первый рассеивающий элемент 22 расположен так, что первый ряд полостей (линия D на чертежах) проходит не прямо к проточному патрубку 6, а второй рассеивающий элемент 24 расположен так, что второй ряд полостей (линия Е на чертеже) и проходит не прямо к указанному патрубку 6, рассеивая тем самым отопительную текучую среду, скопившуюся в этих полостях.
Если говорить более подробно, поддерживающие элементы 18 равномерно расположены в горизонтальном и вертикальном направлениях (направления х и у) отопительной панели 2, а и вдоль центральной оси (направление z на чертеже) проточного патрубка 6. Между поддерживающими элементами 18, расположенными вдоль центральной оси проточного патрубка 6, в местах, где поток отопительной текучей среды разделяется первым поддерживающим элементом 26, находятся первый и второй рассеивающие элементы 22 и 24 (если за первый поддерживающий элемент 26 принять тот, что является ближайшим к патрубку 6).
То есть первый рассеивающий элемент 22 расположен в одном месте в первом ряду полостей (линия D на чертеже) таким образом, что текучая среда, устремившаяся в горизонтальном направлении после удара о первый поддерживающий элемент 26, наталкивается на него в первую очередь. Второй рассеивающий элемент 24 расположен в одном месте во втором ряду полостей (линия Е на чертеже) таким образом, что текучая среда, устремившаяся в вертикальном направлении после удара о первый поддерживающий элемент 26, наталкивается на него в первую очередь.
Относительное расположение первого поддерживающего элемента 26 и первого и второго рассеивающих элементов 22 и 24 описано более подробно со ссылкой на фиг.6. Линия, являющаяся касательной как к первому поддерживающему элементу 26, так и к первому рассеивающему элементу 22 (пунктирная линия В на чертеже), параллельна горизонтальному направлению, а линия, являющаяся касательной как к первому поддерживающему элементу 26, так и ко второму рассеивающему элементу 24 (пунктирная линия С на чертеже), параллельна вертикальному направлению. Эти две касательные пересекаются под прямым углом в точке, находящейся в непосредственной близости к первому поддерживающему элементу 26 и чуть смещенной в направлении проточного патрубка 6.

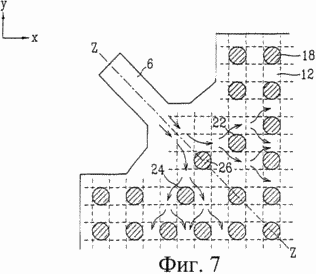

На фиг.7 видно, что благодаря такой конструкции отопительной панели 2 отопительная текучая среда внутри этой панели течет вдоль центральной оси проточного патрубка 6 и сначала ударяется о первый поддерживающий элемент 26. Вследствие этого поток указанной среды отклоняется в горизонтальном и вертикальном направлениях.
Текучая среда, устремившаяся в горизонтальном направлении, вновь отклоняется вверх и вниз (см. чертеж) первым рассеивающим элементом 22, огибая его, и таким образом ее поток, двигающийся в горизонтальном направлении, рассеивается. Текучая среда, устремившаяся в вертикальном направлении после удара о первый поддерживающий элемент 26, вновь отклоняется влево и вправо (см. чертеж) вторым рассеивающим элементом 24, огибая его, и таким образом рассеивается ее поток, двигающийся в вертикальном направлении. После этого поток текучей среды, разделенный первым и вторым рассеивающими элементами 22 и 24, многократно разделяется поддерживающими элементами 18, расположенными в горизонтальном и вертикальном направлениях.
При описанной выше внутренней конструкции отопительной панели 2 поток отопительной текучей среды вначале отклоняется первым поддерживающим элементом 26, а затем вновь рассеивается в горизонтальном и вертикальном направлениях соответственно первым и вторым рассеивающими элементами 22 и 24. Вследствие этого отопительная текучая среда, подаваемая через проточный патрубок 6, более равномерно распределяется внутри отопительной панели 2.
Кроме первого и второго рассеивающих элементов 22 и 24, расположенных в зонах напротив проточных патрубков 6, как описано выше, предлагаемая отопительная панель 2 может и включать направляющие каналы, расположенные в тех ее двух углах, где проточные патрубки 6 отсутствуют.

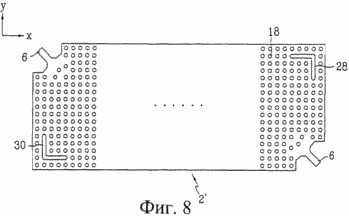

Фиг.8 изображает вид сверху отопительной панели, соответствующей второму предпочтительному варианту выполнения настоящего изобретения, а фиг.9 изображает увеличенный вид части отопительной панели, показанной на фиг.8. Отопительная панель 2' включает первый и второй направляющие каналы 28 и 30, расположенные в тех угловых зонах, где проточные патрубки 6 отсутствуют.
Каждый направляющий канал 28 и 30, первый и второй, образован двумя вогнутыми зонами, расположенными в соответствующих зонах верхней пластины 14 и нижней пластины 16 и углубленными так, что они соприкасаются друг с другом с образованием тем самым соответствующих указанных каналов 28 и 30. Первый и второй направляющие каналы 28 и 30 находятся на заданном расстоянии от углов отопительной панели 2' и имеют заданные ширину и длину в горизонтальном и вертикальном направлениях.
Предпочтительно указанные каналы 28 и 30 имеют ширину W, по существу равную диаметру D поддерживающих элементов 18, и длину L в горизонтальном и вертикальном направлениях, сравнимую с протяженностью пространства, занимаемого тремя-пятью поддерживающими элементами 18 (т.е. длину L, превышающую диаметр D поддерживающих элементов 18 приблизительно в шесть-десять раз).
Первый и второй направляющие каналы 28 и 30 уменьшают сопротивление потоку отопительной текучей среды в тех углах отопительной панели 2', где они расположены, увеличивая тем самым скорость течения этой среды. Указанные каналы 28 и 30 и направляют отопительную текучую среду в ту зону, где она выходит из отопительной панели 2'. Следовательно, отопительная панель 2', включающая первый и второй направляющие каналы 28 и 30, предотвращает скапливание отопительной текучей среды в углах и возникновение пузырьков вследствие турбулентности. Это позволяет добиться более равномерного распределения тепла по всей отопительной панели 2'.
Предпочтительно, чтобы соотношение размеров длинных и коротких сторон прямоугольных отопительных панелей 2 находилось в интервале от 1,5:1 до 3:1. Такие размеры необходимы по следующей причине. Так как центральные оси проточных патрубков 6 расположены под углом 45° к соответствующим смежным сторонам отопительной панели 2, то в случае, если указанная панель 2 имеет квадратную форму, то есть выполнена в форме правильного квадрата, поток текучей среды из двух диагонально противоположных проточных патрубков 6 каждой отопительной панели 2 будет сходиться приблизительно в центре указанных панелей 2. Это приведет к неравномерному распределению отопительной текучей среды внутри панелей 2.
Обращаясь к фиг.10 и 11, следует отметить, что отопительная панель 2" кроме описанной выше прямоугольной формы может иметь форму многоугольника, т. е. пяти- или восьмиугольника. Это позволяет проще добиваться непрерывного расположения отопительных панелей 2" при сборке системы отопления.
На фиг.12 изображена одна из вышеописанных отопительных панелей 2, которая имеет изоляционный слой 32, расположенный под нижней пластиной 16 и выполненный, к примеру, из пенополистирола. Это позволяет упростить процесс укладки отопительных панелей 2 на полу здания, квартиры и т. д. Изоляционный слой 32 и сводит к минимуму потери тепла от отопительной панели 2 и компенсирует разницу по высоте проточных патрубков 6 относительно верхней и нижней пластин 14 и 16.
Отопительная текучая среда, которая подается в отопительные панели, соответствующие настоящему изобретению и имеющие поддерживающие и рассеивающие элементы и направляющие каналы, распределяется более равномерно, и таким образом достигается более равномерное распределение тепла по всей поверхности указанных отопительных панелей. К тому же отопительная текучая среда течет во всем внутреннем пространстве указанных панелей более плавно, в результате чего эффективность теплопередачи повышается.
Хотя выше подробно описаны предпочтительные варианты выполнения настоящего изобретения, следует ясно понимать, что в его основные концепции, изложенные в этой заявке, специалистами могут быть внесены многочисленные изменения и/или модификации, не выходящие за рамки изобретения, установленные в приложенной формуле изобретения.
ФОРМУЛА ИЗОБРЕТЕНИЯ
1. Система отопления, содержащая отопительные панели, каждая из которых включает, по существу, прямоугольные верхнюю и нижнюю пластины, установленные одна напротив другой с образованием между ними полости, поддерживающие элементы, которые предназначены для соединения верхней и нижней пластин и каждый из которых имеет заданную площадь и расположен на расстоянии от соседних поддерживающих элементов, и два проточных патрубка, установленных в двух диаметрально противоположных углах верхней и нижней пластин, и соединительные элементы, предназначенные для соединения проточных патрубков соседних отопительных панелей с обеспечением непрерывного протекания отопительной текучей среды через отопительные панели, при этом поддерживающие элементы равномерно расположены в первом направлении, параллельном длинной стороне верхней и нижней пластин, и во втором направлении, параллельном короткой стороне указанных пластин, образуя тем самым первый и второй ряды полостей, соответствующие указанным первому и второму направлениям, причем отопительная система дополнительно содержит по меньшей мере один рассеивающий элемент, расположенный в одном месте в первом и втором рядах полостей напротив соответствующего проточного патрубка и осуществляющий рассеивание отопительной текучей среды.
2. Система отопления по п.1, в которой рассеивающий элемент содержит первый рассеивающий элемент, расположенный в одном месте в первом ряду полостей напротив проточного патрубка, и второй рассеивающий элемент, расположенный в одном месте во втором ряду полостей напротив проточного патрубка.
3. Система отопления по п.2, в которой первый и второй рассеивающие элементы находятся не на одной линии с поддерживающими элементами, расположенными соответственно в первом и втором направлениях.
4. Система отопления по п.2, в которой поддерживающие элементы равномерно расположены вдоль центральной оси проточных патрубков на заданном расстоянии от них и включают первый поддерживающий элемент, ближайший к одному из указанных патрубков, причем первый и второй рассеивающие элементы расположены в местах, в которых отопительная текучая среда рассеивается первым поддерживающим элементом.
5. Система отопления по п.4, в которой первый рассеивающий элемент расположен в одном месте в первом ряду полостей таким образом, что текучая среда, устремившаяся в первом направлении после удара о первый поддерживающий элемент, наталкивается на него в первую очередь, а второй рассеивающий элемент расположен в одном месте во втором ряду полостей так, что текучая среда, устремившаяся во втором направлении после удара о первый поддерживающий элемент, наталкивается на него в первую очередь.
6. Система отопления по п.1, в которой каждый поддерживающий элемент образован двумя вогнутыми зонами, которые расположены в соответствующих зонах верхней и нижней пластин и которые вогнуты так, что эти зоны верхней и нижней пластин соприкасаются друг с другом с образованием тем самым соответствующего поддерживающего элемента.
7. Система отопления по п.6, в которой вогнутые зоны являются, по существу, цилиндрическими, а расстояния между двумя соседними вогнутыми зонами в первом и втором направлениях равны диаметру этих вогнутых зон.
8. Система отопления по п.2, в которой каждый рассеивающий элемент, первый и второй, образован двумя вогнутыми зонами, которые расположены в соответствующих зонах верхней и нижней пластин и которые вогнуты так, что эти зоны верхней и нижней пластин соприкасаются друг с другом с образованием тем самым соответствующего рассеивающего элемента.
9. Система отопления по п.1, содержащая первый и второй направляющие каналы, которые расположены на заданном расстоянии от кромок отопительной панели в тех диаметрально противоположных угловых зонах, где проточные патрубки отсутствуют, и которые соединяют верхнюю и нижнюю пластины и имеют заданные ширину и длину в первом и во втором направлениях.
10. Система отопления по п.9, в которой ширина первого и второго направляющих каналов, по существу, равна диаметру поддерживающих элементов, а их длина в одном направлении, первом или втором, превышает диаметр поддерживающих элементов в 6-10 раз.
11. Система отопления по п.1, в которой отопительные панели являются прямоугольными, а соотношение размеров их длинных и коротких сторон находится в интервале от 1,5:1 до 3:1.
12. Система отопления по п.1, в которой отопительные панели являются многосторонними, т.е. имеют четыре стороны и, возможно, большее их количество.
13. Система отопления по п.1, содержащая и изоляционный слой, помещенный между нижней пластиной и полом, на котором установлены отопительные панели.
14. Система отопления, содержащая отопительные панели, каждая из которых включает, по существу, прямоугольные верхнюю и нижнюю пластины, установленные одна напротив другой с образованием между ними полости, поддерживающие элементы, которые предназначены для соединения верхней и нижней пластин и каждый из которых имеет заданную площадь и расположен на расстоянии от соседних поддерживающих элементов, и два проточных патрубка, установленных в двух диаметрально противоположных углах верхней и нижней пластин, и соединительные элементы, предназначенные для соединения проточных патрубков соседних отопительных панелей с обеспечением непрерывного протекания отопительной текучей среды через отопительные панели, при этом поддерживающие элементы равномерно расположены в первом направлении, параллельном длинной стороне верхней и нижней пластин, и во втором направлении, параллельном короткой стороне указанных пластин, образуя тем самым первый и второй ряды полостей, соответствующие указанным первому и второму направлениям, а и равномерно расположены вдоль центральной оси проточных патрубков и включают первый поддерживающий элемент, ближайший к одному из указанных проточных патрубков, причем система отопления дополнительно содержит и первый рассеивающий элемент, расположенный в одном месте в первом ряду полостей таким образом, что текучая среда, устремившаяся в первом направлении после удара о первый поддерживающий элемент, наталкивается на него в первую очередь, и второй рассеивающий элемент, расположенный в одном месте во втором ряду полостей так, что текучая среда, устремившаяся во втором направлении после удара о первый поддерживающий элемент, наталкивается на него в первую очередь.
15. Система отопления, содержащая отопительные панели, каждая из которых включает, по существу, прямоугольные верхнюю и нижнюю пластины, установленные одна напротив другой с образованием между ними полости, поддерживающие элементы, которые предназначены для соединения верхней и нижней пластин и каждый из которых имеет заданную площадь и расположен на расстоянии от соседних поддерживающих элементов, и два проточных патрубка, установленных в двух диаметрально противоположных углах верхней и нижней пластин, и соединительные элементы, предназначенные для соединения проточных патрубков соседних отопительных панелей с обеспечением непрерывного протекания отопительной текучей среды через отопительные панели, при этом поддерживающие элементы равномерно расположены в первом направлении, параллельном длинной стороне верхней и нижней пластин, и во втором направлении, параллельном короткой стороне указанных пластин, образуя тем самым первый и второй ряды полостей, соответствующие указанным первому и второму направлениям, причем отопительная система дополнительно содержит, по меньшей мере, один рассеивающий элемент, расположенный в одном месте в первом и втором ряду полостей напротив соответствующего проточного патрубка и осуществляющий рассеивание отопительной текучей среды, и два направляющих канала, которые расположены в тех диаметрально противоположных угловых зонах, где проточные патрубки отсутствуют, и которые соединяют верхнюю и нижнюю пластины и имеют заданные ширину и длину в первом и втором направлениях.
16. Система отопления по п.15, в которой рассеивающий элемент содержит первый рассеивающий элемент, расположенный в одном месте в первых рядах полостей напротив проточного патрубка, и второй рассеивающий элемент, расположенный в одном месте во вторых рядах полостей напротив проточного патрубка.
17. Система отопления по п.15, в которой ширина направляющих каналов, по существу, равна диаметру поддерживающих элементов, а их длина в одном направлении, первом или втором, превышает диаметр поддерживающих элементов в 6-10 раз.
