ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2174654

ОТОПИТЕЛЬНАЯ СИСТЕМА С ПРИНУДИТЕЛЬНОЙ ЦИРКУЛЯЦИЕЙ ТЕПЛОНОСИТЕЛЯ

Имя изобретателя: Сердюков Алексей Алексеевич; Сердюков Алексей Максимович
Имя патентообладателя: Сердюков Алексей Алексеевич; Сердюков Алексей Максимович
Адрес для переписки: 355042, г.Ставрополь, ул. 50 лет ВЛКСМ, 71, корп.1, кв.115, Д.А. Ушаковой
Дата начала действия патента: 2000.02.09

Изобретение относится к водяным системам отопления с принудительной циркуляцией теплоносителя в автономных системах отопления и горячего водоснабжения и может быть использовано для обогрева внутренних объемов зданий. Отопительная система содержит котел, соединенный с подающей и обратной линиями системы отопления, циркуляционный насос, автоматический термостатический трехходовой кран, состоящий из цилиндрического корпуса с тремя патрубками, а внутри корпуса установлен термостат с помощью втулки, съемной крышки и прокладки, причем патрубки установлены в цилиндрических частях корпуса на разных высотах, а патрубок перепускной - в донной части корпуса и соединен с обратной линией системы отопления, при этом патрубок, установленный в нижней части цилиндрического корпуса, соединен с патрубком, установленным в верхней части, и с подающей и обратной линиями системы отопления посредством термостата. Техническим результатом является упрощение конструкции и удешевление стоимости теплоэнергии.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к водяным системам отопления с принудительной циркуляцией теплоносителя в автономных системах отопления и горячего водоснабжения и может быть использовано для обогрева внутренних объемов зданий.

Известен водогрейный стальной котел, содержащий корпус, снабженный топкой, выполненный с двойными стенками, днищем и крышкой с изоляцией, образующими объем для воды, снабженный патрубком для входа воды и краном отбора воды, патрубком соединения с дымоходом, рамкой для крепления газогорелочного устройства и водонагревателем, установленным в топке, при этом водонагреватель снабжен патрубками автономного подключения к системе отопления и установлен на кронштейнах, причем водонагреватель выполнен в виде секций, скрепленных между собой своими противоположными концами посредством переходных патрубков и размещенных своими теплообменными поверхностями с наклонами под углами 2-3^o на две стороны. Водонагреватель выполнен в виде секций, скрепленных между собой своими противоположными концами посредством переходных патрубков с образованием пространства между теплообменными поверхностями секций и смещенных относительно одна другой к противоположным стенкам корпуса для образования ходов газа поперек секций с противоположно меняющими направлениями (см. пат. РФ N 2113660, кл. F 24 H 1/00).

Недостатком данного водогрейного котла является сложность конструкции, невысокая эффективность работы системы, высокая стоимость теплоэнергии.

Известен жаротрубный паровой котел, содержащий топку с горелочным устройством, расположенные в нижней части котла, вертикальный пучок жаровых труб, установленных внутри внешней трубы, патрубок прямой и обратной воды, расширительный бачок (см. Бытовые водогрейные жаротрубные котлы типа ММЗ - 1,0/8, ММЗ - 0,7/8, АГВ -120, Московский машиностроительный завод, 1995).

Недостатком данного котла является высокая стоимость производства теплоэнергии, применение электронасосов, обслуживающих котел и систему отопления.

Наиболее близким по технической сущности и принятым авторами за прототип является отопительная система, состоящая из водогрейного котла с подающей и обратной линиями системы отопления, циркуляционной котловой помпы с дроссельным клапаном, предохранительного клапана, термостата (см. проспект фирмы OSBY OPEX Швеция, 1998).

Недостатком данной отопительной системы является сложность конструкции, высокая стоимость теплоэнергии.

Целью предлагаемого изобретения является обеспечение теплового режима котла во время запусков и соединения с системой отопления, упрощение конструкции, удешевление стоимости теплоэнергии.

Поставленная цель достигается тем, что в отопительной системе с принудительной циркуляцией теплоносителя, содержащей котел, подающую и обратную линии системы отопления, циркуляционный насос, дополнительно установлен автоматический термостатический трехходовой кран, состоящий из цилиндрического корпуса с тремя патрубками, а внутри корпуса установлен термостат с помощью втулки, съемной крышки и прокладки, причем два патрубка установлены в цилиндрических частях корпуса на разных высотах, а третий - перепускной - в донной части корпуса и соединен с обратной линией системы отопления, при этом патрубок, установленный в нижней части цилиндрического корпуса, соединен с патрубком, установленным в верхней части, и с подающей и обратной линиями системы отопления посредством термостата.

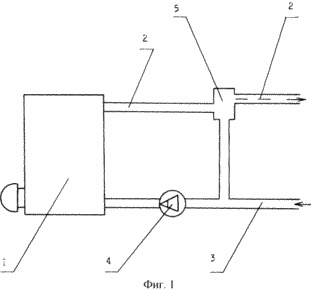

На фиг. 1 дан общий вид отопительной системы с принудительной циркуляцией теплоносителя.

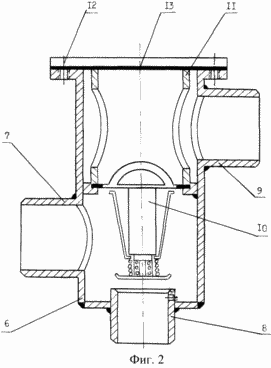

На фиг. 2 дан автоматический термостатический трехходовой кран, разрез.

Отопительная система с принудительной циркуляцией теплоносителя содержит котел 1, соединенный с подающей 2 и обратной 3 линиями системы отопления, циркуляционный насос 4, автоматический термостатический трехходовой кран 5, состоящий из цилиндрического корпуса 6 с тремя патрубками 7, 8, 9, а внутри корпуса 6 установлен термостат 10 с помощью втулки 11, съемной крышки 12 и прокладки 13, причем патрубки 7 и 9 установлены в цилиндрических частях корпуса 6 на разных высотах, а патрубок 8 - перепускной - в донной части корпуса 6 и соединен с обратной 3 линией системы отопления, при этом патрубок 7, установленный в нижней части цилиндрического корпуса 6 соединен с патрубком 9, установленным в верхней части, и с подающей 2 и обратной 3 линиями системы отопления посредством термостата 10.

Отопительная система с принудительной циркуляцией теплоносителя работает следующим образом.

При запуске отопительной системы включается котел 1, после прогрева котла 1 свыше 60^oC включается циркуляционный насос 4. Во время запуска котла 1 термостат 10, установленный с помощью втулки 11, съемной крышки 12 и прокладки 13, находится в нерабочем состоянии, подача холодной воды через патрубок 9 в систему отопления закрыта. Вся вода подается циркуляционным насосом 4 через перепускной патрубок 8 в обратную 3 линию, минуя систему отопления. По мере прогрева котла 1 при достижении 80^oC (температура настройки начала срабатывания термостата 10), часть нагретой воды начинает поступать в систему отопления по подающей 2 линии через патрубок 9, установленный в верхней части цилиндрического корпуса 6, а часть продолжает поступать в обратную 3 линию через патрубок 8, поддерживая необходимую температуру воды на входе в котел 1. При полном прогреве системы отопления, термостат 10 перекрывает патрубки 7, 8 полностью и горячая вода поступает в систему отопления.

Предлагаемое изобретение по сравнению с прототипом и другими известными техническими решениями имеет следующие преимущества:

- обеспечивается тепловой режим котла во время запусков и соединения с системой отопления;

- упрощение конструкции;

- удешевление стоимости теплоэнергии;

- повышение безопасности сжигания топлива;

- повышение КПД котла на 15-20%;

- улучшение экологии окружающей среды.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Отопительная система с принудительной циркуляцией теплоносителя, содержащая котел, подающую и обратную линии системы отопления, циркуляционный насос, отличающаяся тем, что она дополнительно снабжена автоматическим термостатическим трехходовым краном, состоящим из цилиндрического корпуса с тремя патрубками, а внутри корпуса установлен термостат с помощью втулки, съемной крышки и прокладки, причем два патрубка установлены в цилиндрических частях корпуса на разных высотах, а третий - перепускной - в донной части корпуса и соединен с обратной линией системы отопления, при этом патрубок, установленный в нижней части цилиндрического корпуса, соединен с патрубком, установленным в верхней части, и с подающей и обратной линиями системы отопления посредством термостата.
