ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2147106

ТВЕРДОТОПЛИВНЫЙ ТЕПЛОГЕНЕРАТОР

Имя изобретателя: Яковлев Ю.В.; Рюмин А.Э.
Имя патентообладателя: Яковлев Юрий Викторович; Рюмин Александр Эдуардович; Горелов Владимир Александрович
Адрес для переписки: 601900, Владимирская обл., Ковров, ул.Шмидта, 9, кв.269, Рюмину А.Э.
Дата начала действия патента: 1997.12.03

Теплогенератор предназначен для использования в теплотехнике. Теплогенератор содержит кожух, топку с колосником, имеющим воздушные каналы, газовоздушный теплообменник, вентилятор теплоносителя и дымоход. Колосник может быть выполнен в форме решетки, состоящей из элементов трубчатой формы с продольными каналами для прохода теплоносителя (воздуха). При отсутствии в топке самостоятельного дутьевого устройства воздух, необходимый для горения топлива, проходит в слой топлива через отверстия, выполненные в колоснике. Для регулирования процесса горения топлива на продольном канале установлена регулируемая заслонка. Конструкция теплогенератора позволяет увеличить срок службы колосниковой решетки при уменьшении габаритов и веса теплогенераторов.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к области теплотехники.

Известен твердотопливный теплогенератор (авт. свидетельство 12460, 1929, 2 стр. ), включающий топку с колосниковой решеткой газовоздушный теплообменник, вентилятор теплоносителя, кожух, дымоход.

Колосник в указанном теплогенераторе имеет ограниченный срок службы, так как он находится в самом теплонапряженном месте топки. При этом тепло от него не отводится, поэтому он должен выполняться массивным из жаростойких материалов.

Существующие теплогенераторы используются для обогрева зданий и сооружений, а и для сушки различных материалов (древесина, зерно и т.д.).

Изобретение направлено на увеличение срока службы колосниковой решетки при уменьшении габаритов и веса теплогенератора, а и на их удешевление путем замены жаростойких материалов на менее дорогие.

Сущностью изобретения является то, что в теплогенераторе, содержащем кожух, топку с колосниковой решеткой, газовоздушный теплообменник, вентилятор теплоносителя и дымоход, колосниковая решетка через каналы, выполненные в ней, обдувается частью потока теплоносителя (воздуха), нагревая его. Другая (основная) часть потока теплоносителя проходит через теплообменник и нагревается в нем. При этом колосниковая решетка дополнительно выполняет функцию теплообменника, позволяя уменьшить его габариты.

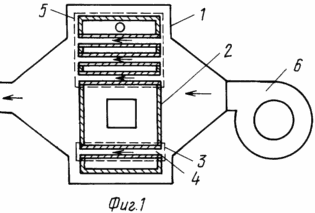

Изобретение иллюстрируется фиг. 1 и 2, где на фиг. 1 изображен общий вид предлагаемого теплогенератора, а на фиг. 2 изображен колосник в виде колосниковой решетки.

Сведения, подтверждающие возможность осуществления изобретения с получением вышеуказанного технического результата, заключаются в следующем.

Теплогенератор (фиг. 1) включает кожух 1, топку 2 с колосником 3, имеющим воздушные каналы 4, газовоздушный теплообменник 5, вентилятор теплоносителя 6 и дымоход.

ТЕПЛОГЕНЕРАТОР РАБОТАЕТ СЛЕДУЮЩИМ ОБРАЗОМ

Теплоноситель (воздух) под давлением, создаваемым вентилятором теплоносителя 6, попадает под кожух 1 и устремляется в газовоздушный теплообменник 5. Часть этого воздуха попадает в воздушные каналы 4 колосника 3, установленного в токе 2, где воздух нагревается от стенок воздушных каналов 4, охлаждая колосник 3.

Колосник может быть выполнен в форме решетки (фиг. 2), состоящей из элементов 1 трубчатой формы с продольными каналами 3 для прохода теплоносителя (воздуха). При отсутствии в топке самостоятельного дутьевого устройства воздух, необходимый для горения топлива, проходит в слой топлива через отверстия 2, выполненные в колоснике. В этом случае для регулирования процесса горения топлива на продольном канале 3 установлена регулируемая заслонка 4.

Изобретение используется в теплотехнике в качестве твердотопливного теплогенератора с воздушным теплоносителем. В качестве вентилятора теплоносителя используется стандартный осевой или центробежный вентилятор. Данное техническое решение опробовано на теплогенераторах серии ВЗГА. Результаты испытаний показали эффективность предлагаемого решения.

ФОРМУЛА ИЗОБРЕТЕНИЯ

1. Теплогенератор, содержащий кожух, топку с колосниковой решеткой, газовоздушный теплообменник, дымоход и вентилятор теплоносителя, отличающийся тем, что колосник имеет по крайней мере один канал для прохода части потока теплоносителя.

2. Теплогенератор по п.1, отличающийся тем, что колосник выполнен в виде отдельных трубчатых элементов.

3. Теплогенератор по п.1, отличающийся тем, что канал колосника, служащий для прохода теплоносителя, через отверстия соединен с топкой.

4. Теплогенератор по пп.1 и 3, отличающийся тем, что канал колосника, служащий для прохода теплоносителя, имеет регулируемую заслонку.
