ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2112182

ВОЗДУХОНАГРЕВАТЕЛЬ

Имя изобретателя: Ренье Андрей Александрович
Имя патентообладателя: Ренье Андрей Александрович
Адрес для переписки:
Дата начала действия патента: 1996.02.16

Изобретение предназначено для нагрева воздуха в помещениях. Воздухонагреватель содержит корпус, нагнетатель воздуха, помещенный в корпус нагревательный элемент, состоящий из патрубка, заполненного материалом, пропускающим воздух, и ограниченного по краям решетками. Патрубок и нагнетатель соединяет кольцевой соединительный теплоизолятор.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение может быть использовано для нагрева воздуха в помещениях. Известно техническое решение - теплонагреватель, содержащий корпус с помещенным в него вентилятором и калорифером, с выпускным окном, разделенный посредством поперечной перегородки с перепускным проемом на две воздушные камеры, первая из которых снабжена подводящими патрубками атмосферного и рециркулирующего воздуха, а вторая - выпускным патрубком нагретого воздуха (авт. св. N 1800241, кл. F 24 H 3/02 заяв. 11.06.90).

Известное решение имеет недостаточно простую конструкцию, включая в состав калорифера клеммные коробки электронагревателей.

Наиболее близким техническим решением к изобретению является воздухонагреватель, содержащий корпус с боковыми стенками, снабженными размещенным снаружи слоем изоляции и торцевым проемом, и помещенные внутри корпуса соосно последнему отделитель потока и колесо вентилятора, подключенное к двигателю, выведенное за пределы корпуса (авт. св. N 1793167, кл. F 24 H 3/02, заяв. 11.11.90).

Однако решение имеет недостаточно простую конструкцию, расходуя подводимую электроэнергию на вращение вентилятора и нагрев электронагревателей.

Задача изобретения - упрощение конструкции, улучшение габаритно-массовых показателей, экономия электроэнергии.

Поставленная задача достигается в воздухонагревателе, содержащем корпус с помещенным в него нагревателем, выполненным в виде патрубка, заполненного материалом, пропускающим воздух, ограниченного решетками, нагревателем воздуха и кольцевым соединительным теплоизолятором.

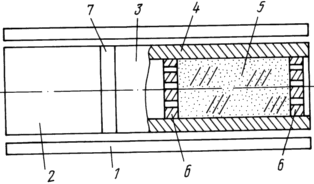

На чертеже представлен общий вид воздухонагревателя в разрезе.

Устройство содержит корпус 1, нагнетатель воздуха 2, помещенный в корпус нагревательный элемент 3, состоящий из патрубка 4, заполненного материалом 5, пропускающим воздух, и ограниченного по краям решетками 6. Патрубок и нагнетатель соединяет кольцевой соединительный теплоизолятор 7. Отличие состоит в том, что нагревательный элемент выполнен в виде патрубка, заполненного материалом, пропускающем воздух, соединенным торцевым проемом с выпускным отверстием нагнетателя посредством кольцевого соединительного теплоизолятора.

Устройство работает следующим образом. Воздух, поступающий под давлением из нагнетателя 2, роль которого выполняет компрессор или вентилятор, в зависимости от давления, поступает в нагреватель 3 - патрубок 4, заполненный материалом 5, пропускающим воздух. Материалом 5 может служить дробленое стекло, керамика, термостойкая ткань и т.п. Для предупреждения распыления материала, с торцов его удерживают решетки 6. Материал 5 вызывает турбулентное течение газа. Турбулентные потоки, взаиомопогашая друг друга, выделяют тепло, которое нагревает проходящий воздух и патрубок 4. Для исключения влияния его нагрева на работу нагнетателя 2, между ними предусмотрен кольцевой соединительный теплоизолятор 7.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Воздухонагреватель, содержащий корпус с помещенным внутри нагревателем, выполненным в виде патрубка, и нагнетателем воздуха, отличающийся тем, что упомянутый патрубок соединен торцевыми проемами с нагнетателем посредством кольцевого соединительного теплоизолятора и заполнен материалом, пропускающим воздух для образования турбулентных потоков и ограничен с торцовых проемов решетками.
