ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2154241

ОТОПИТЕЛЬНЫЙ РАДИАТОР

Имя изобретателя: Побегалов Сергей Александрович
Имя патентообладателя: Побегалов Сергей Александрович
Адрес для переписки: 656049, г.Барнаул, просп. Красноармейский 57, кв.128, Побегалову С.А.
Дата начала действия патента: 1998.09.25

Устройство предназначено для применения в отопительной технике, а именно в системах водяного отопления, холодильных установках и др. Отопительный радиатор включает секции, образованные из штампованных половин, соединенных между собой с образованием циркуляционных каналов и подающих и выходных коллекторов с соответствующими подсоединительными патрубками, причем коллекторы и циркуляционные каналы образуют при сваривании штампованных половин, при этом сами каналы выполнены наклонными, подающий коллектор каждой секции имеет форму диффузора, а выходной - конфузора, секции радиатора соединены последовательно или попарно и образуют блоки кратностью 1,2,3 и более. Устройство позволяет снизить гидравлическое сопротивление отопительного радиатора.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к отопительной технике, а именно к системам водяного отопления, холодильным установкам и др.

Известен способ изготовления радиаторного элемента, содержащий радиаторный элемент, который состоит из секций, образованных штампованными половинами, соединенными между собой с образованием циркуляционных каналов и подающих и выходных коллекторов с соответствующими подсоединительными патрубками (SU 43140 А, 31.05.1935).

Недостатком этого радиатора можно считать высокое гидравлическое сопротивление, которое снижает теплопроизводительность нагревательного прибора.

Задачей изобретения является снижение гидравлического сопротивления.

Поставленная задача решается в отопительном радиаторе, состоящем из секций, образованных штампованными половинами и соединенных между собой с образованием циркуляционных каналов, и подающих и выходных коллекторов с соответствующими подсоединительными патрубками, согласно изобретению коллекторы и циркуляционные каналы образуют при сваривании штампованных половин, при этом каналы выполнены наклонными, подающий коллектор каждой, секции имеет форму диффузора, а выходной - конфузора, секции радиатора соединены последовательно или попарно и образуют блоки кратностью 1, 2, 3 и более, подсоединенные к системе отопления через диагонально расположенные подсоединительные патрубки, при этом длина радиатора не превышает его высоты.

Сущность изобретения поясняется графическими материалами.

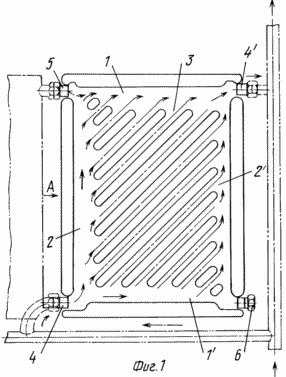

На фиг. 1 изображен отопительный радиатор в продольном разрезе;

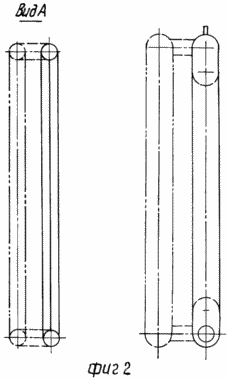

на фиг. 2 - вид А (на фиг. 1);

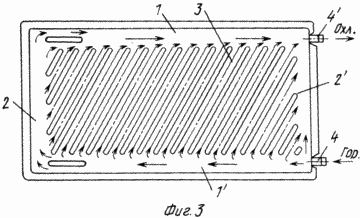

на фиг. 3 - удлиненный отопительный радиатор;

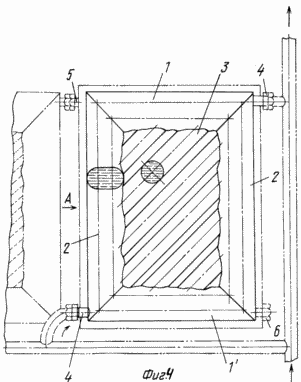

на фиг. 4 - отопительный радиатор с овальными наклонными каналами.

Отопительный радиатор состоит из горизонтальных и вертикальных коллекторов 1, 2, 3 и 1¹и 2¹, наклонных каналов 3 и подсоединительных патрубков 4, 4¹. При поквартирном сцеплении в блок радиаторы могут быть снабжены дополнительными патрубками 5 и заглушками 6 (см. контур).

Отопительный радиатор работает следующим образом.

Горячая вода из стояка системы отопления, например, многоэтажного дома, через нижний диагональный патрубок 4 поступает в коллекторы 1¹, 2, наклонные каналы 3, коллекторы 2, 1, частично охладившись на коротком диагональном пути, через патрубок 4¹ снова возвращается в стояк этажного подъема.

Компактная конструкция обеспечивает жесткость и долговечность радиатора. При производстве предлагаемого отопительного радиатора нет необходимости использовать несколько штампов, прессов и сварочных автоматов.

В варианте удлиненного отопительного радиатора (см. фиг.3) предполагается, что циркуляционные каналы, выполненные с меньшим наклоном ~60^o , обеспечат ближний переток снизу вверх и жесткость конструкции, при этом сброс напора в диффузорную расширительную часть радиатора приведет к выравниванию температурного поля нагрева, т.е. будет исключена возможность перетока кратчайшим путем от патрубка 4 к патрубку 4¹.

В варианте отопительного радиатора с овальными наклонными каналами (см. фиг. 4) предполагается создание высоконапорной конструкции, применимой для первых этажей высотных домов, где штампованные тонколистовые радиаторы подверждены насосному давлению снизу и противодавлению сверху.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Отопительный радиатор, состоящий из секций, образованных штампованными половинами и соединенных между собой с образованием циркуляционных каналов и подающих и выходных коллекторов с соответствующими подсоединительными патрубками, отличающийся тем, что коллекторы и циркуляционные каналы образуют при сваривании штампованных половин, при этом сами каналы выполнены наклонными, подающий коллектор каждой секции имеет форму диффузора, а выходной - конфузора, секции радиатора соединены последовательно или попарно и образуют блоки кратностью 1, 2, 3 и более, подсоединенные к системе отопления через диагонально расположенные подсоединительные патрубки, при этом длина радиатора не превышает его высоту.
