ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2241914
ЭЛЕКТРООБОГРЕВАТЕЛЬ
Имя изобретателя: Выдрин Сергей Вячеславович (RU)
Имя патентообладателя: Выдрин Сергей Вячеславович (RU)
Адрес для переписки: 452852, Республика Башкортостан, Калтасинский р-н, п. Краснохолмский, ул. Столярова, 6, кв.15, С.В.Выдрин
Дата начала действия патента: 2002.07.29
Изобретение предназначено для отопления помещений, а именно может быть использовано в отопительных приборах. Электрообогреватель содержит корпус с двумя отверстиями для входа и выхода воздуха, расположенными на противоположных концах, внутри корпуса помещен вентилятор и электронагревательный элемент и расположенный на корпусе с внешней стороны регулятор мощности тока, причем корпус выполнен удлиненным в виде полой трубы с теплоизоляцией на наружной поверхности, с отражающей внутренней поверхностью. Изобретение позволяет снизить энергозатраты при недорогом производстве и эффективном обогреве помещений, а и повысить экономическую эффективность, безопасность, надежность и удобство электрообогревателя.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к отопительным приборам и предназначено для отопления помещений.
Известен ряд бытовых электрообогревателей, используемых для отопления помещений, содержащих корпус, электронагревательную спираль и отражающую поверхность. (Ганелин А.М. и др. Справочник сельского электрика. – М.: Агропромиздат, 1988, с.146-149)
Недостатком такого рода электрообогревателей является большое энергопотребление и малоэффективная теплонагреваемость помещений вследствие рассеиваемости тепловых лучей от электронагревательной спирали. и он не безопасен: корпус выполнен открытым и возможно попадание посторонних предметов, замыкание и возгорание.
Известен бытовой электротермовентилятор (термовентилятор НТМ02, ДеЛонги, Италия), содержащий корпус с двумя отверстиями для входа и выхода воздуха, внутри которого помещен вентилятор и электронагревательный элемент с расположенным на корпусе регулятором мощности тока. (Каталог “Охрана труда и социальное страхование”, Тракт, 2001, с.171).
Недостатком такого электротермовентилятора является его большая энергопотребляемость и наличие открытого металлического проводника, сжигающего кислород воздуха.
Цель изобретения - снижение энергозатрат при недорогом производстве и эффективном обогреве помещений, повышение экономической эффективности, безопасности, удобства и надежности.
Цель достигается тем, что корпус электрообогревателя выполнен удлиненным в виде полой трубы, теплоизоляционным и с отражающей внутренней поверхностью, корпус имеет два отверстия для входа и выхода воздуха, которые расположены на противоположных концах. Конструкция устройства простая. Внутри корпуса, выполненного с теплоизоляцией на наружной поверхности, помещен вентилятор и проходящий вдоль всего корпуса электронагревательный элемент, снаружи корпуса расположен регулятор мощности тока.
Отсутствие открытых токопроводящих элементов исключает сжигание кислорода воздуха, обеспечивает в полной мере надежность и безопасность устройства при эксплуатации.

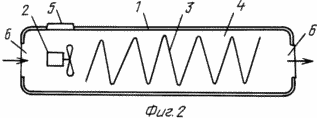

 Фиг.1 изображен вариант электрообогревателя в разрезе, общий вид |  Фиг.2
- то же, другой формы |
Устройство состоит из теплоизолированного корпуса 1, вентилятора 2, электронагревательного элемента 3, отражающей поверхности 4, регулятора мощности тока 5, расположенного на корпусе с внешней стороны, входного и выходного отверстия 6.
Электрообогреватель работает следующим образом. Электрообогреватель включается в электросеть. Электронагревательный элемент нагревается до определенной температуры. Холодный воздух с помощью вентилятора 2 поступает в корпус 1, где омывает электронагревательный элемент 3, проходящий по всей длине корпуса. Эффективность нагрева воздуха усиливается за счет того, что внутренняя поверхность корпуса 4 выполнена отражающей. С помощью регулятора мощности тока 5 устанавливается нужная температура нагрева электронагревательного элемента.
Изоляция может быть выполнена, например, как в термосе, с двойным корпусом.
Электрообогреватель эффективно обогревает помещение при малых энергозатратах благодаря своей конструкции. Корпус выполнен удлиненным в виде полой трубы с отражающей внутренней поверхностью.
Благодаря предлагаемой конструкции входное и выходное отверстия расположены так, что в них исключается попадание посторонних предметов.
Электронагревательные элементы могут быть различны, например, электронагревательная спираль, помещенная в стеклянную трубку. Корпус электрообогревателя может быть опорным или подвесным (настенным).
Возможность применения корпусов различной формы, компактность, небольшой вес и простота конструкции отвечает современным требованиям.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Электрообогреватель, содержащий корпус с двумя отверстиями для входа и выхода воздуха, расположенными на противоположных концах, внутри корпуса помещен вентилятор и электронагревательный элемент и расположенный на корпусе с внешней стороны регулятор мощности тока, отличающийся тем, что корпус выполнен удлиненным в виде полой трубы с теплоизоляцией на наружной поверхности, с отражающей внутренней поверхностью.
