ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2160417

НАСОС-ТЕПЛОГЕНЕРАТОР ДЛЯ АВТОНОМНЫХ ЗАМКНУТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ

Имя изобретателя: Петраков Александр Дмитриевич; Маспанов Геннадий Павлович
Имя патентообладателя: Петраков Александр Дмитриевич; Маспанов Геннадий Павлович
Адрес для переписки: 658224, Алтайский край, г. Рубцовск, пр. Ленина 64, кв.116, Петракову А.Д.
Дата начала действия патента: 1998.05.29

Изобретение относится к конструкциям насосов-теплогенераторов, которые могут быть использованы в автономных замкнутых системах теплоснабжения и нагрева жидкости в технологических системах без сгорания органического топлива. Роторный насос-теплогенератор содержит полый корпус со всасывающим патрубком для подвода нагреваемой жидкости и нагнетательным патрубком для отвода нагретой жидкости. Внутри расположены ротор в виде центробежного колеса с отверстиями по периферии и статор с отверстиями. Статор установлен коаксиально ротору. Центробежное колесо выполнено двухпоточным. Отверстия ротора - в виде коноидальных насадков, сужающихся в сторону статора. Отверстия статора выполнены в виде внезапно расширяющихся насадков с переходом в конические расходящиеся насадки с углом расширения =90°. Такая форма отверстий статора позволяет устранить эффект Коанда (прилипания) пограничного слоя жидкости к прилегающей стенке и увеличить зоны гидродинамической кавитации. Изобретение направлено на создание более простого устройства, а и интенсификацию нагрева жидкости за счет повышения силы гидравлического удара и гидродинамической кавитации.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к конструкциям насосов-теплогенераторов, которые могут быть использованы преимущественно в автономных замкнутых системах теплоснабжения жилых, общественных и промышленных зданий, а и для нагрева жидкостей в технологических системах.

Ближайшим технологическим решением является ультразвуковой активатор (патент RU N 2054604 C1 от 20.02.1996), содержащий две или более соединенные последовательно рабочие камеры, в каждой из которых установлены рабочие колеса центробежного насоса, скрепленные на периферии роторами в виде перфорированных колец. Коаксиально роторам в корпусах рабочих камер напротив каждого ротора закреплен статор, выполненный в виде перфорированного кольца. Рабочие камеры сообщены между собой посредством диффузоров. Последняя рабочая камера соединена с первой камерой циркуляционным контуром.

Недостатками известного устройства являются:

• большие осевые нагрузки на подшипники;
• нетехнологичность сборки, так как требуется поэлементная единовременная сборка ротора, деталей корпуса, статора;
• трудность обеспечения взаимной центровки спрягаемых деталей;
• сложность обеспечения высокой плотности корпуса устройства при колебаниях давления и температуры.

Задача изобретения - создание более простого устройства, а и интенсификация нагрева жидкости за счет повышения силы гидравлического удара и гидродинамической кавитации.

Поставленная задача достигается тем, что в роторном гидроударном насосе-теплогенераторе, содержащем корпус с патрубками для подвода и отвода жидкости, внутри корпуса концентрично друг другу расположены ротор и статор. В периферийной части ротора выполнены отверстия в виде коноидальных насадков, расширяющиеся части которых расположены к центру ротора. В статоре отверстия выполнены расширяющимися в сторону корпуса и имеющими форму внезапно расширяющегося насадка с переходом в конический расходящийся насадок с углом расширения =90^o.

Такая форма отверстий статора позволяет устранить эффект Коанда - прилипания пограничного слоя жидкости к прилегающей стенке и в большей степени способствует возникновению гидродинамической кавитации, чем, например, отверстия статора, выполненные в виде конического расходящегося насадка.

Ротор оснащен лопатками, как центробежный насос, предназначенными для сообщения центробежной силы нагреваемой жидкости.

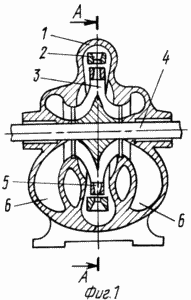

	На фиг. 1 изображен продольный разрез насоса-теплогенератора, состоящего из следующих основных деталей: 1 - полый корпус (статор); 2 - кольцо статора с отверстиями; 3 - ротор, выполненный в виде двухпоточного центробежного колеса; 4 - вал ротора; 5 - кольцо ротора с отверстиями; 6 - всасывающие патрубки корпуса насоса-теплогенератора;
	На фиг. 2 изображен поперечный разрез насоса-теплогенератора: 7 - патрубок для отвода нагреваемой жидкости; 8 - всасывающие полости ротора.

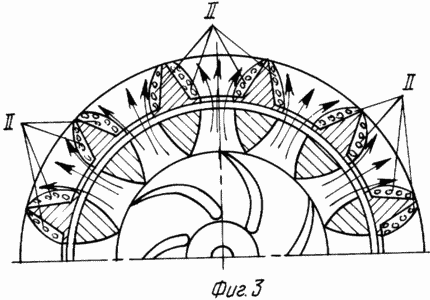

На фиг. 3 изображено положение колец ротора и статора при совмещении отверстий. В этом положении в зонах II возникает гидродинамическая кавитация.

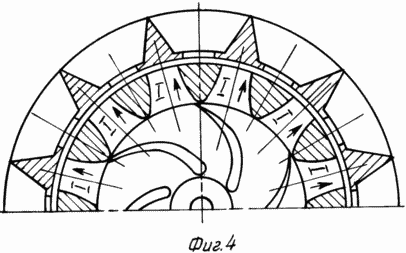

На фиг. 4 изображено положение колец ротора и статора при несовпадении (перекрытии) отверстий. В этот момент в зонах I ротора возникают гидравлические удары, а в зонах II исчезают кавитационные пузырьки под действием гидростатического давления в нагнетательной полости.

РАБОТАЕТ ОПИСАННЫЙ НАСОС-ТЕПЛОГЕНЕРАТОР СЛЕДУЮЩИМ ОБРАЗОМ

Нагреваемая жидкость по всасывающему патрубку 6 полого корпуса 1 фиг. 1 поступает во всасывающую полость 8 и, разделившись на два потока, направляется в ротор 3, выполненный в форме двухпоточного рабочего колеса центробежного насоса.

Ротор 3, вращаясь, воздействует лопатками на жидкость, отбрасывая ее к периферийной части и сообщая потоку жидкости кинетическую энергию.

Жидкость, проходя через коноидальные отверстия, разделяется на струи с максимальной удельной кинетической энергией и максимальной скоростью по сравнению с другими формами насадок.

В момент перекрытия отверстий ротора 5 боковыми стенками статора 2 фиг. 4 происходит резкое повышение давления (в зоне I фиг. 4) - прямой гидравлический удар. Так как количество отверстий в роторе и статоре одинаковое, то радиальные направления гидравлических ударов струек равномерно распределены по окружности статора. В момент совмещения отверстий ротора и статора происходит резкое снижение давления и часть энергии жидкости переходит в тепловую энергию, которую можно определить по формуле:

В момент совмещения отверстий ротора 5 и статора 6 жидкость, получившая высокую кинетическую энергию, попадает в расходящиеся отверстия статора, где происходит резкое повышение давления и падение скорости жидкости, а из-за внезапного расширения отверстий в статоре и из-за большого угла расширения стенок отверстий - фиг. 3 - происходит отрыв струи жидкости от стенок. В зоне II фиг. 3 происходит резкое понижение давления ниже давления водяных паров, жидкость вскипает, возникает гидродинамическая кавитация. В момент следующего перекрытия отверстий ротора стенками статора в отверстиях статора, в зонах II, давление повышается, и кавитационные пузырьки "схлопываются", вызывая местные гидравлические микроудары, сопровождающиеся высокими забросами давления до 1500-2000 кг/см² и температуры 1000-1500^oC.

Колебания гидравлической системы, вызванные гидравлическими ударами и гидродинамической кавитацией, налагаясь, способствуют возникновению режима автоколебаний. С момента установления режима автоколебаний скорость нагрева жидкости резко возрастает.

Жидкость, нагретая в результате выделения энергии, вытесняется к выпускному патрубку 7 фиг. 2 и направляется в систему теплопотребления.

Указанный насос-теплогенератор можно применять для отопления и горячего водоснабжения коттеджей, сельских, гражданских и промышленных объектов, а и для нагрева жидкостей в технологических процессах.

Использование предлагаемого насоса-теплогенератора позволяет обеспечить горячей водой и тепловой энергией объекты, удаленные от магистральных трубопроводов, а окружающая среда не загрязняется продуктами сгорания топлива в местах выработки тепловой энергии.

СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ

1. Т.М. Башта. Машиностроительная гидравлика. - М.: Машиностроение, 1971 г., стр. 44-49, 118, 349, 375, 379-381, 509-512.

2. Л. М. Курганов, Н.Ф. Федоров. Справочник по гидравлическим расчетам систем водоснабжения и канализации. - Ленинград: Стройиздат, 1973 г., стр. 56-67, 185-194.

3. Л.И. Богомолов, К.А. Михайлов. Гидравлика. - М.: Стройиздат, 1972 г., стр. 87-92, 142-150, 398-405.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Роторный насос-теплогенератор, содержащий полый корпус со всасывающим патрубком для подвода нагреваемой жидкости и нагнетательным патрубком для отвода нагретой жидкости и расположенные внутри корпуса ротор в виде центробежного колеса с отверстиями по периферии и статор с отверстиями, установленный коаксиально ротору, отличающийся тем, что центробежное колесо выполнено двухпоточным, отверстия в роторе - в виде коноидальных насадок, сужающихся в сторону статора, а отверстия последнего - в виде внезапно расширяющихся насадков с переходом в конические расходящиеся насадки с углом расширения = 90^o.
