ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2161289
ТЕПЛОГЕНЕРАТОР С НЕСТАНДАРТНЫМ СПОСОБОМ НАГРЕВА
Имя изобретателя: Котельников Валерий Петрович
Имя патентообладателя: Котельников Валерий Петрович
Адрес для переписки: 117279, Москва, ул.Миклухо-Маклая 55А, ЗАО "ФИРМА "ЦЕНТР ПАТЕНТНЫХ УСЛУГ", Харченко Е.А.
Дата начала действия патента: 2000.06.15
Изобретение предназначено для нагрева теплоносителя без применения электрических, пламенных и других нагревателей и может быть использовано для теплоснабжения объектов в различных отраслях промышленности. Теплогенератор содержит насос, всасывающий и напорный патрубки которого соединены трубопроводом с размещенными в нем теплообменником и соединенным с всасывающим патрубком струйным аппаратом с соплом, соединяющимся с напорным патрубком. Сопло входит в струйный аппарат тангенциально и установлено под углом к вертикали с возможностью регулирования угла наклона, что обеспечивает регулирование эффективности нагрева.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к теплотехнике, в частности к нагревательным установкам, работающим на принципе нагрева без применения электрических, пламенных и других нагревателей, и может быть использовано для теплоснабжения объектов в различных отраслях промышленности.
Известен генератор тепла, содержащий насос, всасывающий и напорный патрубки которого соединены трубопроводом с размещенным в нем теплообменником и соединены с всасывающим патрубком струйным аппаратом с соплом, соединенным с напорным патрубком [1].
Недостатком известного устройства является недостаточная эффективность нагрева и невозможность ее регулирования.
Целью изобретения являетсяувеличение эффективности нагрева и обеспечение возможности регулирования степени нагрева.
Указанная цель достигается тем, что в теплогенераторе, содержащем насос, всасывающий и напорный патрубки которого соединены трубопроводом с размещенным в нем теплообменником и соединенным с всасывающим патрубком струйным аппаратом с соплом, соединенным с напорным патрубком, сопло входит в струйный аппарат тангенциально и наклонено к вертикали, и угол наклона может изменяться.
 |  |

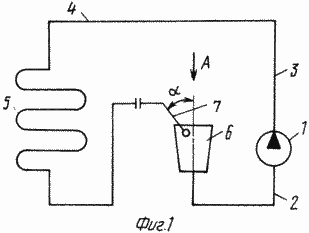

На фиг. 1 представлена общая схема теплогенератора, на фиг. 2 - вид А с фиг. 1.
Теплогенератор содержит насос 1, всасывающий 2 и напорный 3 патрубки которого соединены трубопроводом 4. В трубопроводе 4 размещен теплообменник 5 и струйный аппарат 6, соединенный с всасывающим патрубком 2 насоса 1. В струйный аппарат 6 входит сопло 7, соединяющееся с напорным патрубком 3 насоса 1.
Сопло 7 входит в струйный аппарат 6
тангенциально и устанавливается под углом
с возможностью его регулирования.
ТЕПЛОГЕНЕРАТОР РАБОТАЕТ СЛЕДУЮЩИМ ОБРАЗОМ
Насос 1 через напорный патрубок 3 подает теплоноситель (например, воду) к трубопроводу 4 и соплу 7. Пройдя теплообменник 5, поток теплоносителя заполняет струйный аппарат 6 и через всасывающий патрубок 2 направляется вновь к насосу 1. Нагревание осуществляется за счет разгона теплоносителя, находящегося в струйном аппарате 6, струей теплоносителя, выходящей из сопла 7. При этом за счет тангенциального расположения сопла 7 и возникающего центробежного эффекта осуществляется постоянное ускорение частиц теплоносителя в струйном аппарате, причем не только линейное, но и центростремительное, и ускоряются не только частицы, захваченные струей, но и частицы, "зависшие" в пространстве аппарата 6. Все это повышает эффективность нагрева теплоносителя.
Благодаря установке сопла под углом и возможности переустановки этого угла эффективность нагрева либо увеличивается, либо уменьшается в зависимости от требования потребителя.
Изменение угла наклона осуществляется, например, переустановкой колена с соплом 7.
ИСТОЧНИКИ ИНФОРМАЦИИ
1. Авторское свидетельство СССР N 1703924, F 24 H 3/02, опубл. 07.01.92.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Теплогенератор, содержащий насос, всасывающий и напорный патрубки которого соединены трубопроводом с размещенными в нем теплообменником и соединенным с всасывающим патрубком струйным аппаратом с соплом, соединяющимся с напорным патрубком, отличающийся тем, что сопло входит в струйный аппарат тангенциально и установлено под углом к вертикали с возможностью регулирования угла наклона.
