ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2231004
РОТОРНЫЙ КАВИТАЦИОННЫЙ НАСОС-ТЕПЛОГЕНЕРАТОР
Имя изобретателя: Петраков Александр Дмитриевич (RU); Радченко Сергей Михайлович (RU); Яковлев Олег Павлович
Имя патентообладателя: Петраков Александр Дмитриевич (RU); Радченко Сергей Михайлович (RU); Яковлев Олег Павлович (RU)
Адрес для переписки: 656037, г.Барнаул, ул. Карагандинская, 6а, С.М. Радченко
Дата начала действия патента: 2002.10.23
Изобретение относится к конструкциям насосов-теплогенераторов для использования в локальных системах отопления и горячего водоснабжения и нагрева жидкостей в различных технологических системах. Насос-теплогенератор содержит полый корпус с патрубками подвода нагреваемой жидкости и отвода нагретой жидкости, ротор с кольцом ротора, имеющим цилиндрические отверстия, кольцо статора с внезапно расширяющимися отверстиями и стержневые излучатели. Входной и выходной диаметры отверстий в кольце статора, а и длина расширенной части указанных отверстий находятся в определенных зависимостях. Изобретение направлено на повышение эффективности преобразования механической энергии в тепловую за счет более полного использования кинетической энергии струй жидкости и упрощение конструкции насоса.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к конструкциям насосов-теплогенераторов, которые могут быть использованы преимущественно в локальных системах теплоснабжения промышленных зданий, цехов, общественных и жилых помещений, а и для нагрева жидкостей в различных технологических системах.
Известна конструкция насоса-теплогенератора
(патент Российской Федерации RU №2160417), в
котором имеется полый корпус со
всасывающим патрубком для подвода
нагреваемой жидкости и нагнетательным
патрубком для отвода нагретой жидкости.
Внутри корпуса расположены: ротор в виде
центробежного колеса с отверстиями по
периферии и статор с отверстиями. Статор
установлен коаксиально ротору. Отверстия
ротора выполнены в виде коноидальных
насадков, сужающихся в сторону статора.
Отверстия статора выполнены в виде
внезапно расширяющихся насадков с
переходом в конические расходящиеся
насадки с углом расширения
.
Недостатками известного устройства являются:
- отсутствие зон кавитации в отверстиях ротора,
- форма отверстий статора недостаточно использует энергию транзитной струи жидкости в целях расширения зон кавитации, являющихся основными источниками тепловыделения.
Известен наиболее близкий к изобретению роторный насос-теплогенератор (патент Российской Федерации RU №2159901), в котором имеется полый корпус со всасывающим патрубком для подвода нагреваемой жидкости и нагнетательным патрубком для отвода жидкости. Внутри корпуса концентрично друг другу расположены ротор и статор. В периферийной части ротора, в кольцевой насадке, отверстия выполнены в виде внешних цилиндрических насадков Вентури, а отверстия в статоре выполнены расширяющимися в сторону корпуса и имеющими форму внезапно расширяющихся насадков.
Недостатками известного устройства являются:
- недостаточное использование энергии транзитной струи жидкости в отверстиях статора в целях образования гидродинамической кавитации,
- не проработано соотношение диаметров отверстий в кольцах статора (начальный диаметр и диаметр расширенного участка) в целях максимального развития кавитации в водоворотных зонах;
- не определена оптимальная длина расширенного участка отверстий статора по отношению к высоте уступа K=(D/2 - d/2), где D – выходной диаметр отверстий; d – входной диаметр отверстий.
Задача изобретения - создание устройства, позволяющего более полно использовать кинетическую энергию транзитной части струи жидкости в отверстиях статора для нагрева жидкости за счет оптимального соотношения диаметров и длины расширенной части отверстий, размещения стержневых излучателей и кавитационных эффектов преобразования кинетической энергии в тепловую.
Поставленная задача достигается тем, что в роторном кавитационном насосе-теплогенераторе, содержащем полый корпус со всасывающим патрубком для подвода нагреваемой жидкости и нагнетательным патрубком для отвода нагретой жидкости, внутри которого расположены: ротор с кольцом ротора, имеющим цилиндрические отверстия, и статор с кольцом статора, имеющим внезапно расширяющиеся отверстия, согласно изобретению отверстия в кольце статора выполнены внезапно расширяющимися с соотношением входного и выходного диаметров отверстий d/D=0,6, а длина расширенной части отверстий находится в зависимости L=5(D/2 - d/2). По оси отверстий кольца статора могут быть установлены стержневые излучатели, имеющие острые кромки с углом заточки до 30° и расширенные части.

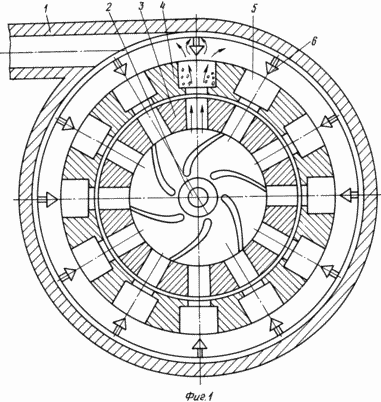

На фиг.1 изображен поперечный разрез роторного кавитационного насоса-теплогенератора, состоящего из следующих основных деталей: 1 - полый корпус; 2 - вал ротора; 3 - кольцо ротора; 4 - кольцо статора; 5 - отверстия в кольце статора в виде внезапно расширяющихся насадков; 6 - стержневые излучатели.

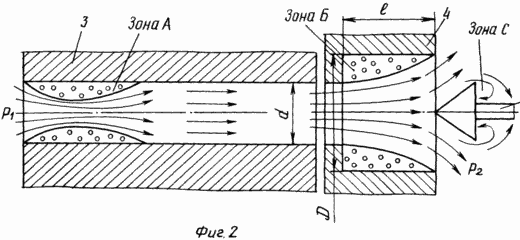

На фиг.2 изображено положение колец 3, 4 ротора и статора при совмещении отверстий. В данном положении происходит образование зон кавитации в кольце ротора - зона А, в кольце статора - зона Б, на стержневом излучателе 6 - зона С.

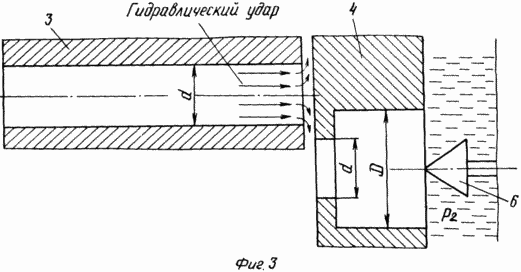

На фиг.3 изображено положение колец 3, 4 ротора и статора при смещении, несовпадении отверстий. В момент перекрытия отверстий в зоне А возникает гидравлический удар, способствующий исчезновению (схлопыванию) кавитационных пузырьков, а в зонах Б и С кавитационные пузырьки охлопываются под действием давления жидкости Р2 в корпусе 1 насоса-теплогенератора.
Насос-теплогенератор содержит корпус 1 (фиг.1) с патрубками для подвода и отвода нагреваемой жидкости, внутри которого расположены стержневые излучатели 6, и кольцо 4 статора (фиг.1, 2, 3). Внутри корпуса 1 концентричного кольцу 4 статора расположен ротор с кольцом 3 ротора, закрепленные на валу 2.
В периферийной части ротора отверстия выполнены цилиндрическими, а отверстия 5 в кольце 4 статора выполнены внезапно расширяющимися с отношением диаметров d/D=0,6, где d – входной диаметр отверстий; D – выходной диаметр отверстий.
Длина расширенной части отверстий 5 определяется как L=5(D/2 - d/2).
По оси отверстий 5 кольца 4 статора расположены стержневые излучатели 6, предназначенные для образования водоворотных зон С и ультразвуковой кавитации, возникающей на острых кромках излучателей 6 - “клиновой тон”.
Работает описанный роторный кавитационный насос-теплогенератор следующим образом.
Нагреваемая жидкость по всасывающему патрубку полого корпуса 1 поступает в ротор с кольцом 3 ротора. Ротор, вращаемый валом 2, лопатками воздействует на жидкость, сообщая ей кинетическую энергию и направляя ее в отверстия кольца 3 ротора. Жидкость, проходя через отверстия кольца 3 ротора, образует водоворотные зоны А с пониженным давлением и образованием в ней кавитационных пузырьков. Транзитная струя жидкости в пределах зоны А и насыщается кавитационными пузырьками.
В момент совмещения отверстий кольца 3 ротора и отверстий 5 кольца 4 статора (фиг.2) жидкость, проходящая через отверстия ротора, образующая водоворотные зоны А и обладающая большой кинетической энергией, попадая во внезапно расширяющиеся отверстия 5 кольца 4 статора, образует водоворотные зоны Б. Транзитные же части струй, огибая стержневые излучатели 6, образуют водоворотные зоны С, которые являются центрами образования кавитационных пузырьков (зоны А, Б, С). Наиболее выгодны, с точки зрения образования кавитационных пузырьков, соотношение диметров отверстий 5 кольца 4 статора d/D=0,6 (фиг.3) и длины отверстий 5 расширенной части L=5(D/2 - d/2) (фиг 2).
Кроме того, при натекании транзитных струек жидкости, проходящих через внезапно расширяющиеся отверстия 5 кольца 4 статора, на клиновидные края стержневых излучателей 6 появляется “клиновой тон”, это ультразвук, возникающий при угле заточки кромки около 30°. Транзитная часть струек жидкости, попадая на острые края излучателей 6, разбивается этими краями так, что с обеих сторон появляются вихри.
В момент перекрытия отверстий кольца 3 ротора боковыми стенками (перегородками) кольца 4 статора (фиг.3) происходит резкое повышение давления в отверстиях кольца 3 ротора (гидравлические удары), способствующие захлопыванию кавитационных пузырьков в зонах А, а статическим давлением Р2, поддерживаемым в корпусе теплогенератора, обеспечивается захлопывание кавитационных пузырьков в зонах Б и С и в вихрях, расходящихся от острых кромок стержневых излучателей 6.
Выделившаяся в результате захлопывания кавитационных пузырьков энергия передается нагреваемой жидкости.
Варьируя расход протекающей жидкости, изменяют соотношение давлений Р1 и Р2, которые при наложении колебаний от гидравлических ударов в роторе и стержневых излучателей 6, при известной скорости вращения ротора, способствуют возникновению автоколебательного режима в гидравлической системе.
С момента установления режима автоколебаний скорость нагрева жидкости возрастает, а потребление энергии на приводе теплогенератора снижается.
Указанный насос-теплогенератор можно применять для отопления и горячего водоснабжения жилых зданий и промышленных помещений, а и для нагрева жидкостей в технологических процессах.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Роторный кавитационный насос-теплогенератор, имеющий полый корпус со всасывающим патрубком для подвода нагреваемой жидкости и нагнетательным патрубком для отвода нагретой жидкости, внутри которого расположены ротор с кольцом ротора, имеющим цилиндрические отверстия, и статор с кольцом статора, имеющим внезапно расширяющиеся отверстия, и стержневыми излучателями, отличающийся тем, что отверстия в кольце статора выполнены внезапно расширяющимися с соотношением входного и выходного диаметров отверстий d/D=0,6, а длина расширенной части отверстий находится в зависимости L=5(D/2 - d/2).
Роторный кавитационный насос-теплогенератор по п.1, отличающийся тем, что по оси отверстий кольца статора установлены стержневые излучатели, имеющие острые кромки с углом заточки до 30° и расширенные части.
