Патент Российской Федерации RU2141603

ЭЛЕКТРОДНЫЙ КОТЕЛ

Имя изобретателя: Побегалов Сергей Александрович
Имя патентообладателя: Побегалов Сергей Александрович
Адрес для переписки: 656049, Алтайский край, Барнаул, пр-т Красноармейский, 57, кв.128, Побегалову С.А.
Дата начала действия патента: 1998.12.10

Котел предназначен для использования в системах водяного отопления. Котел состоит из корпуса с крышкой, коаксиальных электродов с фазными выводами, выполненных в виде спиралей Архимеда с гребенчатыми распорками, наружные поверхности корпуса и электродов защищены электроизоляционными покрытиями. Котел может быть снабжен либо патрубками, либо перепускными клапанами, при этом во втором выхлопном клапане может быть размещен контрольный клапан с дроссельным отверстием, что обеспечивает закачивание, подъем и циркуляцию воды в бытовых системах тепловодоснабжения. Выполнение электродов в виде спиралей Архимеда увеличивает поверхность электродов.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к теплоэнергетике и может быть применено в паровых и водогрейных котлах, системах водяного отопления и в других областях техники.

Известен электродный котел, состоящий из корпуса с патрубками и крышкой и коаксиальных электродов с фазными выводами /см., например, справочное пособие: Зыков А.К. Паровые и водогрейные котлы. - М.: Энергоиздат, 1987, стр. 55 - 56, рис. 16 "Устройство электродного котла КЭПР-250/0,4/.

К недостаткам указанного котла следует отнести:

- усложненную конструкцию;

- ограниченное применение;

- уменьшенную поверхность электродов.

Задачей предлагаемого изобретения является устранение указанных недостатков.

Поставленная задача решается тем, что электродный котел состоит из корпуса с крышкой и коаксиальных электродов с фазными выводами, которые выполнены в виде спиралей Архимеда с гребенчатыми распорками, наружные поверхности корпуса и электродов защищены электроизоляционными покрытиями. Котел в одном варианте может быть снабжен патрубками, а в другом варианте перепускными клапанами, при этом во втором выхлопном клапане может быть размещен контрольный клапан с дроссельным отверстием.

Сущность изобретения поясняется чертежом, где

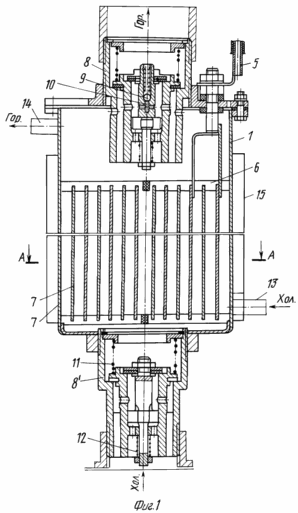

- на фиг. 1 изображен электродный котел в продольном разрезе;

- на фиг. 2 - то же, сечение А-А по фиг. 1.

	Электродный котел состоит из корпуса 1 с коаксиальными электродами, например 2, 3, 4, с фазными выводами 5, гребенчатыми распорками 6, электроизоляционных покрытий 7 и насосных клапанов 8, 8' с контрольным клапаном 9 с дроссельным отверстием 10 и патрубков 13, 14. Клапаны 8 и 8' снабжены пружинами 11, 12. Корпус 1 защищен тепловоздушным кожухом 15.

КОТЕЛ РАБОТАЕТ СЛЕДУЮЩИМ ОБРАЗОМ

После заполнения корпуса 1 и включения электротока через фазные выводы 5 между коаксиальными электродами 2, 3, 4 начинается межэлектродный нагрев среды, которая через клапан 8 вытесняется на потребление. После выхлопа разрежение внутри корпуса 1 открывает впускной клапан 8' - начинается повторный цикл. Малый контрольный клапан 9 через дроссельное отверстие 10 снижает критическое избыточное давление.

Водогрейный котел - насос с деформируемыми плоскими стенками корпуса 1 работает на принципе диафрагменного насоса. При нагреве среды в корпусе обратный клапан 8' запирает поступление, а выхлопной клапан 8, отрегулированный на давление для деформирования стенок наружу, открывается и пропускает нагретую среду до тех пор, пока не создается внутреннее разрежение, которое откроет впускной клапан 8'. Теплонасосность обеспечивает не только закачивание, подъем и циркуляцию воды в бытовых системах тепловодоснабжения, но и ее микробиологическую термообработку.

ФОРМУЛА ИЗОБРЕТЕНИЯ

1. Электродный котел, состоящий из корпуса с патрубками и крышкой, коаксиальных электродов с фазными выводами, отличающийся тем, что коаксиальные электроды выполнены в виде спиралей Архимеда с гребенчатыми распорками, наружные поверхности корпуса и электродов защищены электроизоляционными покрытиями.

2. Электродный котел, состоящий из корпуса с крышкой, выводами, отличающийся тем, что коаксиальные электроды выполнены в виде спиралей Архимеда с гребенчатыми распорками, наружные поверхности корпуса и электродов защищены электроизоляционными покрытиями, а и котел снабжен перепускными клапанами, при этом во втором выхлопном клапане может быть размещен контрольный клапан с дроссельным отверстием.
