ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2154242

РАДИАТОР

РАДИАТОР

Имя изобретателя: Побегалов Сергей Александрович
Имя патентообладателя: Побегалов Сергей Александрович
Адрес для переписки: 656049, г.Барнаул, пр-т Красноармейский 57, кв.128, Побегалову С.А.
Дата начала действия патента: 1998.09.25

Изобретение предназначено для применения в отопительной технике, а именно в системах водяного отопления, бойлерных и холодильных установках. Радиатор содержит секции с циркуляционными каналами, коллекторами и патрубками, причем секции выполнены горизонтальными и разделены перемычкой, а циркуляционные каналы во входной части секции выполнены подъемными и диффузорно расширяющимися и конфузорно сужающимися на выходе, причем дросселирование перетоков теплоносителя осуществляется по ходу его движения на входе после патрубка, в средней части секции радиатора в месте размещения перемычки и перед выходным патрубком. Изобретение позволяет снизить гидравлическое сопротивление и перепады давления.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к отопительной технике и может быть применено в системах водяного отопления, бойлерных и холодильных установках.

Эффективность работы теплообменника зависит от геометрии проходных сечений циркуляционных каналов, которые обеспечивают распределение скоростей, напорность и разделение потока по площадям и температурному полю нагрева и теплоотдачи.

В известных теплообменниках циркуляционные каналы выполняются на нескольких дросселируемых уровнях с большим количеством мелких каналов, что приводит к увеличениям длины пути, гидравлического сопротивления и снижению теплосъема.

В высотных домах отопительные радиаторы, особенно на первых этажах, испытывают двойное давление: насосное и противодавление.

Известно техническое решение - способ изготовления радиатора, содержащий радиатор, который состоит из секций с циркуляционными каналами, коллекторами и патрубками (SU 43140 А, 31.05.1935), которое принимается за ближайший аналог изобретения.

К недостаткам известного радиатора можно отнести высокое гидравлическое сопротивление и большие перепады давления.

Задачей предлагаемого изобретения является устранение указанных недостатков.

Поставленная задача решается тем, что радиатор, состоящий из секций с циркуляционными каналами, коллекторами и патрубками, согласно изобретению содержит секции, выполненные горизонтальными и разделенные перемычкой, а циркуляционные каналы во входной части секции выполнены подъемными и диффузорно расширяющимися и конфузорно сужающимися на выходе, причем дросселирование перетоков теплоносителя осуществляют по ходу его движения на входе после патрубка, в средней части секции радиатора в месте размещения перемычки и перед выходным патрубком.

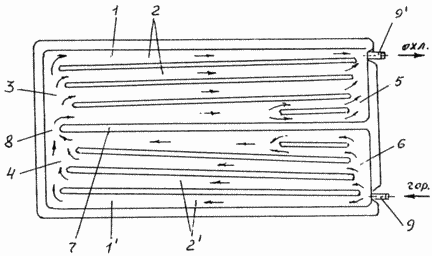

На чертеже изображен отопительный радиатор в продольном разрезе.

РАДИАТОР

Отопительный радиатор состоит, например, из штампованных половин, которые при сваривании образуют горизонтальные секции 1 и 11, состоящие из циркуляционных каналов 2, 21, левых оборотных коллекторов 3, 4 и правых оборотных коллекторов 5, 6. Секции 1 и 11 разделены перемычкой 7 так, что коллекторы 5, 6 разъединяются, коллекторы 3, 4 частично пережимаются и образуют дроссельный канал 8. Радиатор снабжен патрубками 9 и 91. Движение теплоносителя осуществляется, например, от стояка системы отопления многоэтажного дома снизу вверх через патрубок 9, коллектор 6 и расширяющиеся подъемные каналы 21 в коллектор 4 до дроссельного канала 8, от которого в коллекторе 3 вода по верхним, но сужающимся подъемным каналам 2 поступает в коллектор 5 и через патрубок 91 возвращается в проточный стояк системы отопления.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Радиатор, состоящий из секций с циркуляционными каналами, коллекторами и патрубками, отличающийся тем, что секции выполнены горизонтальными и разделены перемычкой, а циркуляционные каналы во входной части секции выполнены подъемными и диффузорно расширяющимися и конфузорно сужающимися на выходе, причем дросселирование перетоков теплоносителя осуществляют по ходу его движения на входе после патрубка, в средней части секции радиатора в месте размещения перемычки и перед выходным патрубком.

Версия для печати
Дата публикации 25.01.2007гг
