ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2165126

СПОСОБ ПОЛУЧЕНИЯ ЭЛЕКТРОЭНЕРГИИ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

Имя изобретателя: Просекин А.М.
Имя патентообладателя: Бурый Леонид Борисович; Быков Николай Николаевич
Адрес для переписки: 125206, Москва, ул. Вучетича 11, корп.2, кв.28, Просекину А.М.
Дата начала действия патента: 2000.06.06

Использование: для генерирования электрической энергии с целью повышения эффективности процесса. Сущность изобретения: внутри замкнутого герметичного сосуда, выполненного отвакуумированным и в виде жестко соединенных между собой и соосно расположенных труб разного диаметра и длины, в трубе большего диаметра и меньшей длины расположен преобразователь, в качестве которого использован МГД генератор, установленный с зазором относительно стенок полости трубы, электроды которого расположены в продольном направлении и с обеспечением возможности образования сопла. Полость сосуда заполняют щелочным металлом, в качестве которого используют натрий, и осуществляют последующий нагрев. Образование на электродах МГД генератора электрического тока получают путем взаимодействия натрия с полем тяготения за счет одновременной циркуляции жидкого натрия и пара натрия в трубах разных диаметра и длины и пропускания потока пара через сопло электродов.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к способу и конструкции устройства, предназначенного для получения электроэнергии.

Известен способ получения электроэнергии, заключающийся в образовании замкнутого герметичного сосуда, размещении внутри него преобразователя, включающего электроды, токосъемники, заполнении полости сосуда щелочным металлом и последующем нагреве сосуда для обеспечения возможности осуществления циркуляции щелочного металла и для дальнейшего образования на электродах электрического тока с одновременной его подачей к нагрузке потребителя.

Здесь же известно и устройство для получения электроэнергии, содержащее размещенный в полости замкнутого герметичного сосуда, заполненного щелочным металлом, преобразователь, выполненный с обеспечением возможности связи с нагрузкой потребителя и включающий электроды, токосъемники, и средство для нагрева сосуда для обеспечения возможности циркуляции щелочного металла (GB 1073326, кл. H 02 N 3/00, 21.06.1967 - аналог и прототип).

Недостатком известных способа и устройства для получения электроэнергии является их малая эффективность в пользовании.

Техническим результатом данного изобретения является повышение эффективности в пользовании за счет обеспечения возможности взаимодействия щелочного металла с полем тяготения.

Достигается это в способе тем, что в качестве щелочного металла используется натрий, в качестве герметичного сосуда используют жестко соединенные между собой и соосно расположенные трубы разных диаметра и длины, в трубе большего диаметра располагают преобразователь, в качестве которого используют МГД генератор, установленный с зазором относительно стенок полости трубы, электроды которого располагают в продольном направлении и с обеспечением возможности образования сопла, меньшее сечение которого направляют в сторону трубы меньшего диаметра и большей длины, перед заполнением полости щелочным металлом осуществляют очистку внутренних стенок для обеспечения возможности их смачиваемости натрием, устанавливают герметичный сосуд в вертикальное положение с размещением сверху трубы меньшего диаметра и осуществляют предварительное нагревание сосуда до температуры 150^oC, заполнение полости сосуда осуществляют через выполненный на торце трубы меньшего диаметра сквозной канал предварительно расплавленным при температуре 150^oC натрием в количестве 110-115 г, затем осуществляют вакуумирование сосуда до давления 10^-8 - 10^-10 мм рт. ст. и герметизацию сквозного канала, а перед последующим нагреванием сосуда последний поворачивают на угол 180^o в другое вертикальное положение для расположения сверху трубы большего диаметра, причем последующий нагрев сосуда осуществляют одновременно с подачей на электромагнит МГД генератора электрического тока, одновременно осуществляют нагрев натрия до температуры 800-1300^oC для обеспечения возможности циркуляции жидкого и образованного пара натрия и испарения натрия по всей длине трубы меньшего диаметра с кольцевого слоя жидкого натрия, а образование на электродах МГД генератора электрического тока получают путем взаимодействия натрия с полем тяготения за счет одновременной циркуляции жидкого натрия и пара натрия в трубах разных диаметра и длины и пропускания потока пара через сопло электродов, при этом после образования на электродах электрического тока осуществляют конденсацию отработанного пара натрия и стекание конденсата из трубы большего диаметра в трубу меньшего диаметра для образования замкнутого цикла преобразования.

А в устройстве это достигается тем, что в качестве щелочного металла использован натрий, замкнутый герметичный сосуд выполнен отвакуумированным и в виде жестко соединенных между собой и соосно расположенных труб разных диаметров и длины, в трубе большего диаметра и меньшей длины расположен преобразователь, в качестве которого использован МГД генератор, установленный с зазором относительно стенок трубы, электроды которого расположены в продольном направлении и с обеспечением возможности образования сопла, меньшее сечение которого направлено в сторону трубы меньшего диаметра и большей длины, при этом средство для нагрева сосуда выполнено в виде спирали, намотанной по всей длине поверхности трубы меньшего диаметра, источник питания которой одновременно подсоединен к электромагниту МГД генератора.

Целесообразно, чтобы устройство имело установленную на торце трубы меньшего диаметра технологическую трубку для заполнения через нее полости трубы натрием, а трубы и технологическая трубка выполнены из стали, при этом в трубе меньшего диаметра внутренний диаметр составляет 24,0-35,0 мм, длина - 1000-3000 мм, толщина стенки - 1,5-2,0 мм, в трубе большего диаметра диаметр составляет 150-200 мм, длина 250-300 мм, толщина стенки - 1,5-2,0 мм, а внутренний диаметр технологической трубки составляет 5,0-7,0 мм, длина - 50-100 мм, толщина стенки 0,7-1,0 мм.

и целесообразно в устройстве иметь кронштейны для крепления защитного кожуха МГД генератора и расположенные в них токосъемники и изоляторы тока.

Сущность изобретения поясняется чертежами, где на:

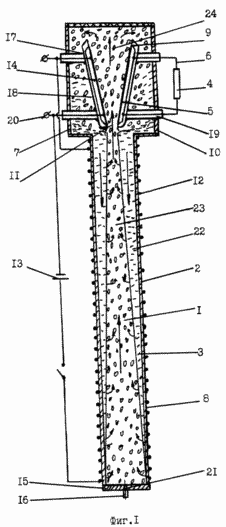

Фиг. 1 изображено устройство для получения электроэнергии в сборе.

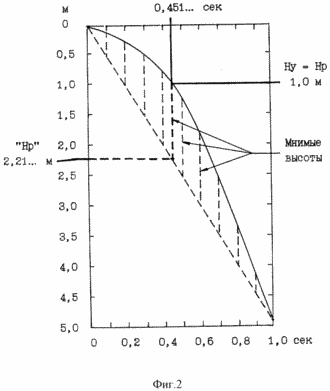

Фиг. 2 изображена зависимость высоты реального свободного падения частиц жидкости (сплошная линия параболы) и зависимость равномерного падения частиц жидкости (пунктирная линия) от времени падения в поле тяготения.

Фиг. 3 - схема функционирования замкнутой трубы неуравновешенного сообщающегося сосуда.

Фиг. 4 - вид неуравновешенного сосуда - открытый туннель.

Фиг. 5 - схема распределения частиц жидкости.

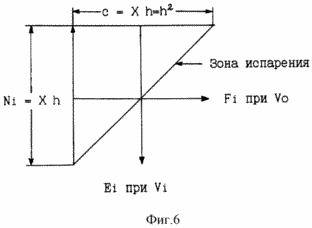

Фиг. 6 - схема поперечной трансформации энергии-импульсов.

Фиг. 7 - схема длины энергопакетов и электромагнитных волн.

Фиг. 8 - схема круга эволюции материи.

Фиг. 9 - схема двухкругового расширения-сжатия материи.

	Фиг. 10 - схема двойной звездной системы Черной дыры. Фиг. 11 - схема четырехфазного пространства-времени. Фиг. 12 - вид тепловой трубы гравитационного действия. Устройство для получения электроэнергии содержит размещенный в полости 1 замкнутого герметичного сосуда 2, заполненного щелочным металлом 3, преобразователь, выполненный с обеспечением возможности связи с нагрузкой 4 потребителя и включающий электроды 5, токосъемники 6, и средство для нагрева сосуда 2 для обеспечения возможности циркуляции щелочного металла 3. В качестве щелочного металла 3 использован натрий.

Замкнутый герметичный сосуд 2 выполнен отвакуумированным и в виде жестко соединенных между собой и соосно расположенных труб 7, 8 разных диаметра и длины, в трубе 7 большего диаметра и меньшей длины расположен преобразователь, в качестве которого использован МГД генератор 9, размещенный с зазором относительно стенок 10 трубы 7, электроды 5 которого расположены в продольном направлении и с обеспечением возможности образования сопла, меньшее сечение 11 которого направлено в сторону трубы 8 меньшего диаметра и большей длины.

Средство для нагрева сосуда 2 выполнено в виде спирали 12, намотанной по всей длине поверхности трубы 8 меньшего диаметра, источник 13 питания которой одновременно подсоединен к электромагниту 14 МГД генератора 9.

Устройство имеет установленную на торце 15 трубы 8 меньшего диаметра технологическую трубку 16 для заполнения через нее полости 1 трубы 8 натрием 3, а трубы 7, 8 и технологическая трубка 16 выполнены из стали.

В трубе 8 меньшего диаметра внутренний диаметр составляет 24,0-35,0 мм, длина - 1000-3000 мм, толщина стенки 1,5-2,0 мм, в трубе 7 большего диаметра диаметр составляет 150-200 мм, длина 250-300 мм, толщина стенки - 1,5-2,0 мм, а внутренний диаметр технологической трубки 16 составляет 5,0-7,0 мм, длина - 50-100 мм, толщина стенки - 0,7-1,0 мм.

Устройство имеет кронштейны 17 для крепления защитного кожуха 18 МГД генератора 9 и расположенные в них токосъемники 6 и изоляторы 19 тока.

Устройство имеет клеммы 20 для подвода постоянного тока, сквозной канал 21 для наполнения полости 1 расплавленным натрием 3. Позицией 22 обозначен жидкий натрий, позицией 23 - пары натрия, 24 - большее сечение сопла.

Функционирует устройство и способ для получения электроэнергии следующим образом.

Берут жестко соединенные между собой и соосно расположенные трубы 7, 8 разных диаметров и длины, выполненные из стали.

В трубе 7 большего диаметра и меньшей длины устанавливают кронштейны 17 и закрепляют на них защитный цилиндр кожуха 18 с электродами 5 МГД генератора 9, а внутри кронштейнов 17 помещают изоляторы 19 тока и токосъемники 6.

МГД генератор 9 размещают с зазором относительно стенок 10 полости трубы 7 большего диаметра, а его электроды 5 располагают в продольном направлении с обеспечением возможности образования сопла, меньшее сечение 11 которого направляют в сторону трубы 8 меньшего диаметра и большей длины.

На торце 15 трубы 8 меньшего диаметра выполняют сквозной канал и устанавливают стальную технологическую трубку 16 для заливки через нее рабочего тела - натрия 3.

Перед заполнением полости 1 щелочным металлом 3 осуществляют очистку внутренних стенок труб 7, 8 для обеспечения возможности их смачиваемости натрием 3.

Устанавливают образованный герметичный сосуд 2 в вертикальное положение с размещением сверху трубы 8 меньшего диаметра и осуществляют предварительный нагрев сосуда 2 посредством спирали 12, намотанной по всей длине поверхности трубы 8 меньшего диаметра, например, мощностью 1000 Вт, до температуры 150^oC.

Заполнение полости 1 сосуда 2 осуществляют предварительно расплавленным при 150^oC натрием в количестве 110-115 г.

Затем осуществляют вакуумирование сосуда 2 до давления 10^-8 - 10^-10 мм рт. ст. и герметизацию сквозного канала, в частности, путем заваривания технологической трубки 16.

Перед последующим нагреванием сосуда 2 последний поворачивают на угол 180^o в другое вертикальное положение для расположения сверху трубы 7 большего диаметра.

Затем осуществляют последующий нагрев сосуда 2 с одновременной подачей на электромагнит 14 МГД генератора 9 электрического тока и одновременно осуществляют нагрев натрия 3 до температуры 800-1300^oC для создания возможности циркуляции образованных слоя 22 жидкого натрия и пара 23 натрия и испарения его по всей длине трубы 8 меньшего диаметра.

Причем на электродах 5 МГД генератора 9 образуется электрический ток путем взаимодействия натрия 3 с полем тяготения за счет одновременной согласованной циркуляции жидкого натрия 22 и пара натрия 23 в трубах 7, 8 разных диаметров и длины и пропускании потока пара через сопло МГД генератора 9.

Электрический ток с токосъемников 6 подается к нагрузке 4 потребителя, после чего осуществляют конденсацию отработанного пара натрия и отекание конденсата из трубы 7 большего диаметра в трубу 8 меньшего диаметра.

Ниже приводятся доказательства возможности получения электроэнергии путем использования заявленных способа и устройства за счет МГД преобразования кинетической энергии потока электропроводящего пара щелочного металла, в данном случае натрия, при циркуляции двухфазного рабочего тела в поле тяготения - жидкого и образованного пара натрия.

А. Энергия потенциальная Eп и кинетическая Eк - обе функции времени. В уравнении H = g·t²/2 время t отражает протяженность пространства падения. На фиг. 2 показаны высоты свободного падения H за время t от 0 до 1 с (сплошная линия параболы). Замена в уравнении Eп M·g·H высоты H на H = g·t²/2 позволяет характеризовать преобразование Eп в конечное значение Eк по времени падения за t секунд:

Eп = Eк = M·g²·t²/2 = Дж/t с (1)

При стандартном для Земли ускорении силы тяжести g = 9,80665 м/с² и высоте H = 1 м время ускоренного падения t = 0,451... с, но конечная скорость V ускоренного (у) падения Vу = g·t = 4,42... м/1 с соотносится с 1 с. При этом в мнимых равномерных (р) координатах скорость падения Vр в 2 раза меньше скорости Vу в ускоренной системе отсчета:

Vр = Vу/2 = g·t/2 = 2,21... м/1 с (2)

Отсюда, время t = 0,451... с в первой степени отражает равномерное падение за 1 с по псевдовысоте "Hр" = 2,21... м (пунктирная линия). В уравнении же H = g·t²/2 время t² отражает равномерно-ускоренное падение по высоте H = 1 м. Высота 1 м - реальная часть мнимой высоты "Hр", и со скоростью Vр = 1 м/0,451. . . с = 2,21... м/1 с продолжилось бы равномерное падение по далее мнимой части высоты "Hр = 2,21... м:

H/t = "Hр" = Vр = 2,21... м/1 с (3)

Соответственно, при равномерно-ускоренном падении массы M = 1 кг по высоте H = 1 м за время t = 0,451... с по уравнению (1) Eп = Eк = 9,80... Дж/0,451. .. с, а замена в уравнении (1) времени t² на время t в первой степени позволяет соотносить энергию Eп = Eк с 1 с далее мнимого равномерного падения по псевдовысоте "Hр" = 2,21... м:

Eп = Eк = M·g²·t/2 = 21,7... Дж/1 с (4)

За 1 с в квадрате реальная высота ускоренного падения Hу или замедленного (з) подъема Hз равна:

Hу,з = g·t²/2 = g·1²/2 = g/2 (5)

Величина g/2 является сопрягающей высотой свободного падения или подъема за 1 с в квадрате. Отсюда, псевдовысота "Hр" равномерного падения или подъема за 1 с в первой степени равна . Величина g/2 сопрягает и реальные высоты Hу,з с мнимыми высотами "Hу,з":

"Hу,з" = Hу,з·g/2) = Hу,з·g/2 (6)

Например, при Hу = Hр = 0,3 м время t = 0,247... с. По уравнению (6) высота "Hу" = 1,47... м. Из уравнения "Hу" = ·"t"²/2 (аналог H = g·t²/2) мнимое время "t" = 0,547... с, а "t"² = 0,3 с. Отсюда, время t² = 0,0611... с отражает высоту падения, а время "t"² = 0,3 с не только отражает, но и равно в цифровом выражении высоте Hр = Hу:

Hр = Hу = "t"² = 0,3 м="с"² (7)

При тройном сопряжение Hр, Hу,з и "t"² в любой момент равномерно-ускоренного падения или равномерно-замедленного подъема мнимое время "t"² равно реальной высоте Hр = Hу,з. Метрики "Hр", "Hу,з" и "t"² являются маркерами сопряжения разных систем отсчета. В маркерном пространстве-времени равномерные высоты "Hр" отражают первую степень псевдопространства падения или подъема, а ускоренные и замедленные высоты "Hу,з" - квадрат псевдопространства падения или подъема:



Б. Примем высоту H = 1 м. В ускоренных координатах отсчета время свободного падения t = 0,451... с либо высоту H = 1 м можно разделить на любое число (N) локальных интервалов (i) времени (т) и пространства (h) дробного падения.

При дроблении времени t на число Ni = 100 т, время т = t/Ni = 0,00451... с, а высота h = g·т²/2 = 0,0001 м. Для высоты H число Ni = 10000h - это квадрат числа Ni = 100 т для времени t. Ввиду разницы по квадрату числа интервалов h = 10000 и т = 100, точечную массу M нельзя локализовать на едином пространственно-временном уровне падения.

Если разделить массу M на 100 масс m, то их самостоятельное падение тоже невозможно, ибо каждая масса m должна одномоментно падать на 1 уровне т и на 100 уровнях h. При этом ввиду Ni = 10000h, каждая частица m должна виртуально растягиваться в диапазоне 100 сжатых уровней h.

Пространственно-временная локализация достигается при делении высоты H. При Ni = 100h высота h = 0,01 м, а время ускоренного падения по высоте h равно с, что соответствует уравнению Отсюда, цикл последовательного падения точечной массы M по 100 уровням h приводит к удлинению исходного времени непрерывного свободного падения t = 0,451. . . с в - до 4,51... с. Это время складывается из цикла 100 периодов времени т ускоренного падения по высоте H = 1 м. Цикл 100 периодов т обозначим временем T дискретного падения:



Замедление времени падения от t до устраняет "квадрат несовпадения" пространственной и временной локализации точечной массы M при дробном падении. При равном числе пространственно-временных уровней деление массы M = 1 кг на 100 масс m позволяет осуществить пакетную перекачку Eп в Eк при распределении блока 100 масс m по высоте энергетического пакета H = 1 м по 1 массе m на 1 уровне h. Исходя из уравнения (4), при одномоментном пакетном падении блока 100 масс m за время т по своим уровням h верно:

Пакет Eп = Eк = Ni·m·g²·т/2 = 2,17... Дж/1 с (10)

В плане квантования энергопакет - это дискретный энергетический спектр потенциальной энергии Eп = 9,80665 Дж по высоте H = 1 м. При числе Ni = 100 согласно уравнению (10) пакетная перекачка Eп в Eк в меньше, чем по уравнению (4). Это объясняется превышением в 10 раз времени T = 4,51. . . с цикла дискретного падения каждой массы m над временем t = 0,451... с непрерывного падения точечной массы M по высоте H = 1 м, т.е. замедлением времени перекачки Eп в Eк при пакетном падении.

Поскольку в уравнении (10) Ni·m = M, а то высвобождение дискретных порций Eк при пакетном падении можно вычислять по уравнению:

Пакет

В. Особенностью ускоренного падения является цикличность при высвобождении кинетической энергии. В свободном падении скорость растет от нуля до конечного значения в момент прекращения падения. Только в этот момент можно выделить порцию Eк. Высвобождение же Eк при реальном равномерном падении требует непрерывного выделения Eк непосредственно во время падения при одновременной перекачке Eп в Eк. Это условие характеризует равномерное падение как равномерно обусловленное движение, а сопряженные с ним мнимые ускоренные координаты падения приобретают значение скрытых переменных функций.

Реальным равномерным падением является падение жидкости в трубе, которое реализуется за счет перераспределения 1/2 Eк из нижней половины столба жидкости к его верхней половине. Частицы жидкости проходят 1/2 трубы за время, равное ускоренному падению с 1/2 высоты трубы.

Согласно этим известным выводам в трубе жидкость падает по 2 уровням Ni, Например, при высоте трубы 0,6 м время t свободного падения относительно всей трубы 0,329. .. с. По формуле (9) время дискретного падения по высоте трубы равно , а время т = T/Ni = 0,247... с равно времени скрытого ускоренного падения с 1/2 высоты трубы. Отсюда, для трубы в уравнении (2) скорость Vр - это уже реальная функция падения, а Vу - мнимая функция падения.

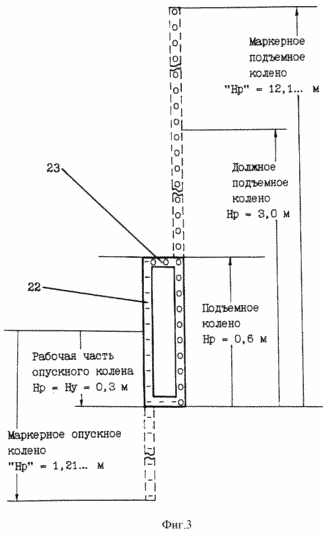

На фиг. 3 показана замкнутая труба неуравновешенного сообщающегося сосуда с высотой колен 0,6м. В опускном колене находится жидкость, а в подъемном - пар этой жидкости.

Жидкость падает по 2 уровням Ni. На верхнем уровне непрерывно поглощается 1/2 Eк взаймы из нижнего уровня, что позволяет реализовать равномерное падение жидкости за счет исключения верхнего уровня из любых других преобразований энергии. Поэтому только нижняя 1/2 трубы является рабочим уровнем Ni, который участвует в других преобразованиях Eп и Eк.

Примем различие плотностей жидкости (L) и пара (S) за 10/1 и сопоставим циркуляцию в сосуде с ускоренным падением и замедленным подъемом в свободном пространстве точечных тел L = 1 кг и S = 0,1 кг. При свободном падении L по рабочей высоте Hу = 0,3 м время t = 0,247... с. По формуле Vу = g·t конечная скорость L равна 2,42. .. м/с. Передав импульс пару, S начнет замедленный подъем со скоростью 24,2... м/с и за время = 2,47... с достигнет высоты Hз = 30 м.

По формуле (4) рост Eк за время падения t = 0,247... с массы L = 1 кг равен убыли Eк за время подъема = 2,47... с массы S = 0,1 кг. Но при этом "нарушены" непрерывность "потока" массы (падает 1 кг, подымается 0,1 кг) и время обхода (падение 0,247... с, подъем 2,47... с). Устранение одного из этих "нарушений" изменит баланс работы обхода.

По формуле (6) мнимая высота ускоренного падения "Hу" = 1,478... м, а замедленного подъема "Hз" = 147,8 м. Отсюда, по уравнению (8) мнимое опускное псевдоколено "Hр" маркерного уравновешенного сосуда равно 1,21... м, а подъемного колена "Hр" - 12,1... м. По формуле (3) мнимые маркерные колена "Hр" равны реальным равномерным скоростям падения жидкости Vр = 1,21... м/1 с и подъема пара Vр = 12,1... м/1 с.

В неуравновешенном сосуде по высоте рабочей части опускного колена 0,3 м масса жидкости 1 кг равномерно падает за 0,247... с. Масса пара 0,1 кг по высоте 0,3 м равномерно подымается в подъемном колене за 0,0247... с, а за 0,247. . . с масса подымающегося пара тоже равна 1 кг, т.е. в сосуде непрерывность потока массы жидкости и пара не нарушена.

Но поток массы движется при различии в 10 раз времени t = 0,247... с падения частиц жидкости по рабочей высоте 0,3 м и времени \ = 0,0247... с подъема частиц пара по высоте 0,3 м. При высоте подъемного колена 0,6 м частицы пара реально подымаются в сосуде за время = 0,0494... с.

Относительно высоты 0,3 м рабочей части опускного колена с жидкостью столб пара стремится создать должный уравновешенный сосуд с подъемным коленом 3 м. Однако в неуравновешенном сосуде это невозможно. В нем подъем пара прерван, нереализован выше высоты трубы 0,6 м и времени подъема = 0,0494.. . с. Рабочая высота опускного колена 0,3 м является и реальной частью опускного колена маркерного уравновешенного сосуда с псевдовысотой "Hр" = 1,21... м.

Именно рабочая высота 0,3 м опускного колена "формирует" должный и маркерный уравновешенный сосуд, а и предопределяет работу обхода в замкнутом сосуде в реальной равномерной, скрытой ускоренной и маркерной системе отсчета.

При двухфазном потоке массы M = 1 кг/0,247... с согласно формуле (4) за время t = 0,247... с падения частиц жидкости по высоте 0,3 м рост энергии Et = 11,8. .. Дж/1 с, а за время = 0,0494... с подъема частиц пара по высоте 0,6 м убыль энергии E= 2,37... Дж/1 с. Высвобождаемая (f) энергия работы обхода равна Ef = Et - E= 9,51... Дж/1 с.

Убыль E, равная 1/5 части от роста Et, отражает различие высот подъемных колен неуравновешенного сосуда 0,6 м и должного уравновешенного сосуда 3 м (КПД работы обхода 0,8). При соотношении плотностей жидкость/пар = 100/1 асимметрия высот колен 1 к 50, КПД 0,98. При плотностях 1000/1, асимметрия колен 1 к 500, КПД 0,998. И так далее.

Стало быть, прав был А. Эйнштейн, который еще в 1936 году писал: "Нет сомнения, что в квантовой механике имеется значительный элемент истины и что она станет пробным камнем для любой будущей теоретической основы, из которой ... она будет выведена как частный случай" (5, с. 313).

Г. Пакетную (квантовую) перекачку Eп в Eк можно реализовать путем туннелирования, например, в открытом туннеле, который представляет собой специфичный неуравновешенный сосуд. В нем колено пара находится внутри жидкого колена (фиг. 4). Дно туннеля закрыто. По всей высоте сосуда падающая жидкость испаряется и образует столб пара. Пар подымается, выходит в открытое пространство и там конденсируется. Конденсат возвращается на верх кольцеобразного столба жидкости.

Осуществить туннелирование при равномерном падении пакета частиц жидкости можно при их распределении по схеме треугольника клина массы на фиг. 5. При числе Ni = 10h вертикальный катет равен высоте 10 частиц жидкости. Горизонтальный катет равен сечению 10 частиц кольцевого столба жидкости наверху туннеля. Гипотенуза - это зона выкипания частиц жидкости. При падении частиц клина на каждом уровне h должно одномоментно выкипать по 1 частице жидкости, что требует согласования пространственных параметров клина массы.

Так как реальным равномерным функциям соответствуют скрытые ускоренные функции и равномерное падение связано с отсчетом времени в первой степени, а ускоренное со второй, то согласование реальных равномерных координат падения клина с его скрытыми ускоренными координатами падения требует возведения всех параметров клина массы в квадрат.

Примем объем 1 частицы жидкости за кубик с ребром h = 1 единица и площадью 1 грани, равной h²= 1² = 1 единица h. Отсюда, площадь 10 граней верхнего катета клина, равная 10 h, отражает равномерную квадратуру малого круга (c) верхнего уровня жидкого столба клина массы: c = 10 граней h, при диаметре ребер h. У квадратуры малого круга c = 10 граней есть скрытая ускоренная квадратура малого круга "c" = 10 граней ². При c = "c" они по квадрату должны сопрягаться (смотри ниже) с большими квадратурами кругов.

В равномерно-ускоренных кругах (первая-вторая степень) квадратура большого круга равна C = c² = 100h = h², а квадрат диаметра d·d = 12,73... h = (h²) равен диаметру "D" = 12,73... h скрытого ускоренного большого круга "Cу" = 127,3... h².

Соотношение "Cу"/C = 4/ - это единственный сопрягающий коэффициент q = 1,273..., при котором диаметр D = 1,273... см равен площади круга S = 1,273. . . см. Коэффициент q проявляет себя кратно числам 1, 10, 100, 1000, ... . Отсюда, при q в первой степени наименьшее число уровней в пакете Ni = 10, а q²предопределяет наименьшее число равномерно-ускоренных сопряженных уровней Ni = 100. Соответственно, коэффициент q согласует квадратуры 4 кругов (2 малых и 2 больших) реальных и скрытых сечений столба жидкости на верхнем уровне клина массы. При этом 1,0 единица реальной квадратуры сечения сопряжена с 1,273... единицей скрытой квадратуры сечения.

По формуле (9) пространственные и временные уровни клина согласуются путем извлечения корня из Ni = 100h = h², число Ni которого связано с q. Этим самым в единицах измерения h число Ni в клине сопрягается с большим кругом C через его диаметр D посредством выражения и при известной высоте 1 уровня h в см реальное значение D равно:



Коэффициент q согласует клин с любым числом Ni. Например, при произвольных значениях H = 92 см и Ni = 156 высота h = 0,589... см. По уравнению (12) D = 8,31... см, при радиусе R = 4,51... см и площади круга S = 54,2... см². Расчет сечения верхнего уровня по обычной формуле S = (H/Ni)²·Ni совпадает с расчетом S по уравнению (12). Объем H·S в см³ соответствует столбу жидкости с равномерным сечением S по всей высоте H. Реальный же объем жидкого столба равен 1/2 от этого объема из-за уменьшения сечения S жидкости до нуля внизу клина массы (площадь треугольника равна 1/2 от квадрата).

Д. Равномерно-ускоренным интервалам времени падения т частиц жидкости m соответствует перекачка Eп в Eк, которую можно выразить дискретными средними силами f посредством скрытых дробных импульсов (i) сил fi, как мере действия f за время т, поскольку т одинаково в равномерных и ускоренных координатах падения по 1 уровню h.

Исходя из силы f = m·g и импульса силы fi = f·т, импульс силы в 1 интервале падения h равен fi = m·g·т, где g·т = Vy. В скрытой системе отсчета, при начальной нулевой скорости Vо и конечной ускоренной скорости Vу, приращение количества движения за время т равно импульсу силы fi = m·Vо + m·Vу = m·Vу = m·g·т. Так как в уравнении (6) величина g/2 согласует высоту Hу с маркерной высотой "Hр", то она согласует и высоту hу с "hр". Отсюда, импульсы силы fi·(g/2) = m·g·т·(g/2) = m·g²·т/2 на дробных уровнях h можно выразить посредством действия пакета импульсов сил Fi. Так как в fi = m·g²·т/2 время т выражено в первой степени, то действие пакета скрытых импульсов сил Fi блока масс m соотносится с 1 с:

Пакет Fi = Ni·m·g²·т/2 = Fi/1 с (13)

Уравнения (13) и (10) эквивалентны. Их можно объединить и, опираясь на уравнение (11), с целью единого выражения уравнений энергии и импульсов выразить посредством скрытого действия пакета энергии-импульсов (Ei):

Пакет

Дробные порции пакета Ei реализуются в туннеле своеобразно. Падающие частицы клина массы вклиниваются между внутренней поверхностью туннеля и столбом пара внутри кольцевого столба жидкости. Горизонтальные слои пара и кольца жидкости вокруг них расположены под углом 90^o к вектору действия силы тяжести. Поэтому лишь под углом 90^oк столбу пара и к стенке трубы туннеля частицы клина массы могут передавать пакет энергии-импульсов частицам пара.

Трансформация вертикальной пакетной перекачки Eп в Eк в горизонтальные вектора действия частиц клина массы является поперечным квантованием по кресту клина массы (фиг. 5). В кресте по вертикали идет со скоростью Vi, обусловленной числом Ni, дискретный процесс наращивания Ei частицами жидкости. Одномоментно по поперечной составляющей креста с нулевой горизонтальной скоростью движения жидкости Vо реализуются импульсы сил Fi на дробных горизонтальных линиях строя частиц жидкость-пар.

В итоге вертикальные векторы действия скрытых порций пакета при дробноравномерной скорости падения жидкости преобразуются по кресту в поперечные дискретные (с шириной уровня h) вектора действия скрытых импульсов сил пакета при нулевой поперечной скорости движения жидкости

Е. При наименьшем числе Ni = 100h равномерно-ускоренных дискретных (d) уровней падения верхний уровень клина массы содержит 100 частиц жидкости. По арифметической прогрессии (1 + 100)·100/2 число частиц клина равно 5050. Отсюда, на дикретных уровнях клина усредненное число частиц жидкости (дискретон) равно d = 5050/Ni = 50,50, а выкипает по 1 частице жидкости. При падении частиц клина с массой Mc = 1 кг масса клина взаимодействует в туннеле с массой выкипаемой жидкости Mb = Mc/d = 0,0198... кг.

Исходя из масс Mc и Mb, сравним туннельный эффект в микро- и макромире. В микромире, в потенциальной яме, возникающей в поле сил притяжения, преодоление частицами потенциального барьера при туннелировании связано с соотношением неопределенностей. Макротуннелирование в поле силы тяжести, с выходом частиц из туннеля, объяснимо классической физикой.

Микромир описывают по квадрату амплитуды вероятности. Поэтому в уравнении (14) число Ni = 100 следует выражать без извлечения корня. При H = 1 м, массе клина Mc = 1 кг и времени падения t = 0,451... с, Ei = Eк = 0,217.. . Дж/с. Отсюда, из формулы Eк = Mc·V²/2 скорость равномерного падения жидкости V = 0,659... м/с, а время падения по высоте H = 1 м равно H/V = 1,51... с. По формуле (14), без извлечения корня из Ni, при t = 1,51... с и Mc = 1 кг величина Ei = Eк равна 0,7296... Дж/с. Это абстрактная пакетная энергия (Ea), ибо она вычислена вторично после применения уравнения Eк = Mc·V²/2, в которой скорость V не отражает пакетное значение Ei = Eк по уравнению (14).

Без извлечения корня из Ni в формуле (14) клин передает выкипаемой жидкости Mb энергию Eb = Ei = 0,217... Дж/с. При массе жидкости Mb = 0,0198... кг из уравнения Eb = Mb·Vb²/2 скорость движения выкипаемой жидкости Vb = 4,68. . . м/с. Так как дискретон d отражает соотношение массы клина и массы выкипаемой жидкости, то относительно скорости Vb скорость падения жидкости клина равна Vc = Vb/d = 0,09273... м/с.

Величины Ea, Vc и d соразмерны с постоянной тонкой структуры (0,007297.. . ), магнетона Бора (9,273·10^-24Дж·mл^-1) и ядерного магнетона (5,050·10^-27Дж·mл^-1), т. е. туннелирование при ускорении силы тяжести на Земле 9,80665 м/с² отражает взаимосвязь и физическую суть этих мировых постоянных.

Пакет абстрактной энергии Ea = 0,7296... Дж/с соответствует безразмерному значению постоянной тонкой структуры.

Так как 1 Дж отражает перенос материи на 1 м, то при переносе материи на 1 см энергия Ea = 0,007296... сДж/1 с равна в цифровом выражении постоянной тонкой структуры. Отсюда, 1 см и 1 с - это размерности мировых постоянных, а реальная "тонкая структура" расщепления энергии при Ni = 100 и H = 1 см согласно формуле (14) равна Ei = 0,0217153... сДж/с.

Ж. Взаимодействие частиц микромира под углом 90^o соответствует трансформации Ei в туннеле по кресту клина массы.

Квантование и туннелирование отражает своеобразие природы микромира. Из уравнения Щредингера следует, что если частица находится в потенциальной яме, то "ее энергия принимает только определенные специальные значения, образующие дискретный энергетический спектр" (7, том 9, с. 102).

В гравитационном макротуннеле тоже образуется дискретный энергетический спектр (энергетический пакет). И квантовое уравнение Щредингера и классическое туннелирование отражают, как из непрерывных функций пространственных переменных возникает квантование в виде пакета дискретных уровней энергии в атоме или в гравитационном туннеле.

До настоящего времени не раскрыта суть квадрата амплитуды вероятности. "Какой механизм прячется за этим законом?... Никому никакого механизма отыскать не удалось. Физика ... сдалась. Мы не умеем предсказывать, что должно было бы случиться в данных обстоятельствах. чуть того, мы уверены, что это немыслимо. . . Приходится признать, что мы изменили нашим прежним идеалам понимания природы. Может быть, это шаг назад, но никто не научил нас, как избежать его! ... В настоящее время приходится ограничиваться расчетом вероятностей. Мы говорим "в настоящее время", но мы очень серьезно подозреваем, что все это - уже навсегда и разгрызть этот орешек человеку не по зубам, ибо такова природа вещей" (7, том 3, с. 214).

Однако "Есть физики, которые интуитивно чувствуют, что наш мир можно описать как-то по-другому, что можно исключить эти неопределенности в поведении частиц. Они продолжают работать над этой проблемой, но до сих пор ни один из них не добился сколько-нибудь существенного результата" (7, том 1, с. 120).

Скрытые переменные функции частиц клина массы - это аналог квадрата волновой функции в уравнении Щредингера, согласно которому "Волновая функция отдельной частицы - ... есть функция положения, но классического значения она, вообще говоря, не имеет" (7, том 9, с. 226).

Локализация же отдельных частиц в туннеле имеет классическое значение, так как превышение по квадрату числа Ni пространственных уровней над числом Ni временных интервалов устраняется вследствие замедления времени пакетного падения отдельных частиц по высоте туннеля.

Квантование и релятивизм противоречивы. "Как это ни странно, оказывается (по причинам, в которых мы еще не разобрались), что комбинация релятивизма и квантовой механики, по-видимому, запрещает придумывание уравнений, свободных от противоречий. Заметьте: не из-за расхождения с экспериментом, а от внутренних противоречий" (7, том 5, с. 254).

Замедление времени падения частиц жидкости в туннеле можно считать проявлением релятивизма. Пакетное туннелирование устраняет противоречие между квантованием и релятивизмом, ибо именно квантование предопределяет релятивизм. Но замедление времени падения частиц жидкости является псевдорелятивизмом, т.к. сам темп времени при этом не замедляется.

Следовательно, применительно к гравитационному туннелированию квантовая механика является весьма своеобразным, но все же частным разделом классической механики. По-видимому, классические принципы гравитационного квантования едины в микро-, макро- и мегамире.

И. "Существует физическая проблема, общая многим наукам, очень старая к тому же, но до сего времени нерешенная. Это ... - вопрос давно, свыше ста лет назад, отставленный наукой в сторону. Ни один физик еще не смог математически безупречно проанализировать его, несмотря на его важность для сопредельных наук. Это анализ циркуляции или вихревой жидкости. Если проследить эволюцию звезды, то рано или поздно мы подойдем к такому моменту, когда в звезде начинается конвекция; и с этого момента мы уже не знаем, что будет дальше" (7, том 1, с. 69).

Конвекция на Солнце может осуществляться в туннелях, наличие которых косвенно подтверждает грануляционная структура его поверхности. "Гранулы представляют собой яркие пятнышки более или менее круглой формы, видимые на поверхности Солнца... Размер гранул 150-300 км, время жизни 5-10 мин. Гранулы ярче межгранульных промежутков на 20-30%, что соответствует разнице температуры в среднем на 300 K. Грануляция одинакова на всех гелиографических широтах. Наблюдения показали существование ячеек, в которых движение происходит в горизонтальном направлении от центра ячейки к ее границам. На границах супергранул магнитное поле усилено. Предполагают, что супергранулы отражают существование на глубине нескольких тысяч км под поверхностью конвективных ячеек такого же размера" (1, т. 24, с. 152).

Исходя из этих наблюдений, гранулы - это верхние торцы открытых мегатуннелей, а ячейки в глубине конвективной зоны (0,2 радиуса Солнца) - это нижние части туннелей. Роль труб туннелей выполняет магнитное поле. В подъемном колене нагретое вещество подымается вверх, выходит из туннелей, охлаждается при движении от центра к границе гранул, затем опускается на верх колец опускных колен и по внутренней стороне магнитной оболочки мегатуннелей падает вниз.

Гранулы отражают наличие сотовой сети туннелей в объеме шара Солнца, которые сужаются к его центру. При поперечной трансформации Ei в мегатуннелях, вектора действия импульсов сил направлены внутрь кругов от колец падающего вещества навстречу друг другу в плоскости, перпендикулярной к вектору действия силы тяжести, но не под углом 90^o к сужающимся оболочкам туннелей. На Солнце "куда ни кинь, всюду клин" и при разложении кольцевых векторов их "встречно-поперечные" векторы действия вдавливают конусные оболочки туннелей к центру Солнца, чем предотвращают его разрушение.

При условном рабочем теле жидкость-пар вдавливания не будет при испарении жидкости с боковой образующей конуса, так как частицы пара покидают жидкость под углом 90^o к ее поверхности, а не к вектору действия силы тяжести. По этой причине исчезнет встречно-поперечное действие импульсов сил и, соответственно, эффект вдавливания. Без испарения с боковой образующей столб жидкости имеет одинаковое сечение по высоте туннеля. Это не влияет на пакетное падение. Необходимо лишь равенство масс жидкого столба и должного клина. На Солнце нет "испарения" с оболочек туннелей. "Пар" может поступать в подъемное колено через глубинную ячейку из глубинной зоны Солнца, где температура выше, чем на поверхности.

По-видимому, Солнце трансформирует тяготение в излучение. "В атмосфере Солнца перенос энергии . .. осуществляется излучением. В верхние слои атмосферы (хромосфера и корона) часть энергии доставляется механическими и магнитогидродинамическими волнами, которые генерируются в конвективной зоне, но поглощаются только в этих слоях" (1, том 24, с. 151). Видимо, механические и МГД волны генерируются при пакетных преобразованиях в мегатуннелях, а затем в хромосфере и короне переизлучаются в "лучистые" космические энергопакеты. Этот процесс позволяет восполнять потери лучистой энергии на Солнце.

К. На Земле макротуннелирование при g = 9,80665 м/с² сопряжено с ядерным магнетоном, постоянной тонкой структуры и магнетоном Бора. В микромире в их уравнения входят постоянная Планка и скорость света. Коэффициент q = 4/= 1,273. .. сопряжен с диаметрами Земли: экваториальный - 12756,32 км, а полярный - 12713,55 км, т. е. Земля сопряжена с квадратурами 4 кругов клина массы. Поверхность Земли "заметает" за сутки площадь, равную ее 4 большим кругам. Учитывая перечисленное, но вопреки мнению, что "Год не "естественная" величина, она введена людьми" (7, том 1, с. 137), рассмотрим связь между вращением Земли и космическими энергопакетами вне Солнца.

Год длится 31556925,9747 с, а 365,24219879 солнечных дней соответствуют 366,24219879 звездным суткам Земли. При радиусе Солнца Rs = 696000 км и скорости света c = 299792456,2 ± 0,8 м/с, за время звездных суток Земли T = 86164,09054 с свет проходит расстояние L = 2,583134434·10¹⁵см, равное солнечному пакету длиной в 37114,000... Rs.

Пакеты разбегаются относительно друг друга якобы с двойной скоростью света. Но это - мнимое ускоренное распространение света с удвоенной скоростью Vу = 2·c. Реальная же равномерная скорость взаиморазбегания пакетов согласно уравнению (2) равна скорости света: Vр = Vу/2 = 2·c/2 = c.

Классическая физика позволяет рассматривать это явление природы без нарушения запрета на превышение скорости распространения света. Разница скоростей света в 2 раза отражает различие энергетических характеристик в кубе. Поэтому энергию можно сопоставлять с позиции мнимых ускоренных и реальных равномерных координат формирования пакетов. Мнимое ускоренное в 2 раза разбегание пакетов Ps отражает предельный взаимоперенос энергии, которому соответствует меньший (по кубу) равномерный перенос энергии пакетами Pw:



Размерность семи значащих цифр пакетов Pw сопряжена со скоростью распространения света c = 3,335640. . . ·10^-11 с/1 см и с коэффициентом F = 333564,0 (производная постоянной Фарадея), используемым при согласовании всех мировых постоянных (4, с. 266). Удвоенная скорость взаимопереноса энергии пакетами Pw = 2·33,3... Rs/T меньше мнимого предельного взаимопереноса энергии пакетами Ps = 2·37114 Rs/T.

Инвариантность скорости света подразумевает неизменность длины пакетов Ps в прошлом, настоящем и будущем. Но астрономические измерения указывают на замедление вращения Земли в среднем на 1,640 мс за 100 лет. За время t = 0,01640 мс пакеты со скоростью света проходят дополнительно 4,916... км в год. Поэтому каждый из 37114 интервалов пакета и радиус Солнца, который является знергомаркером длины 1 интервала, должен расти на 4,916... км/37114 = 13,24... см/год. При этом мнимая двойная ускоренная скорость взаимного роста радиусов Солнца при разбегании пакетов равна Vу = 2·13,24... см/год.

По формуле (2) реальная равномерная двойная скорость взаимного роста радиусов Солнца Vр = Vу/2 = 2·13,24.../2 = 13,24... см/год равна росту диаметра Солнца, а одинарная - росту радиуса Солнца на 6,62... см в год. Это обуславливает неизменность числа интервалов 37114 Rs в растущих пакетах Ps и указывает на "рождение" системы Солнце-Земля и ее исходных энергопакетов в микромире. Планетарная модель атома допускает это.

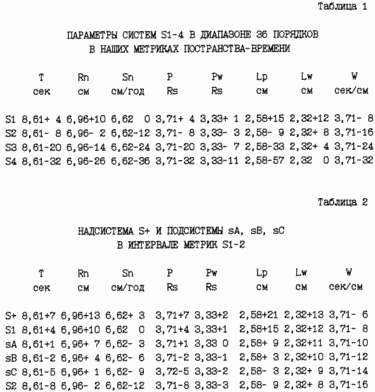

В таблице 1, в метриках системы Солнце-Земля (S1) приведены параметры систем S1-4 с уменьшением радиуса Солнца Rs = Rn1, времени Т1 Земли и пакета Ps = P1 на 12 порядков. Им соответствуют пакеты Pw, длины пакетов Lp, Lw, рост Sn радиусов ядер Rn, перенос энергии W = T/Lw. Даны лишь первые три значащие цифры и число порядков. Скорость света, выраженная в виде с/Rs и с/см, равна длине пакетов Lw4 = Pw4: c = 2,321606... с/Rs = Lw4 [2,321605... см] (16) c = 3,3356409... -11 с/см = Pw4 [3,3356406... -11 Rs] (17) Длина пакетов Lp2-4 меньше радиусов ядер Rn2-4, которые формируют их. Это кажется нереальным. Но в их собственных координатах отсчета времени T2-4 и радиусов Rn2-4 длина пакетов Lp2-4 больше радиусов Rn2-4. Например, пакеты P3 формируют ядра с радиусом Rn3 = 6,96-14 см. При T3 = 8,61-20 с длина пакета Lp3 = c·T3 = 2,58-9 см, а число радиусов ядра n3 в пакете P3 равно Lp3/Rn3 = 37114 Rn3. Вследствие этого для нас в системе S4 реальная скорость переноса энергии W4 равна энергопакету P4.

Радиус ядра Rn3 равен радиусу ядра атома 10^-14 см. Для нас длина пакета L3 = 2,58-33 см равна фундаментальной длине 10^-33 см. Но в собственных метриках системы S3 длина пакета Lp3 = 2,58-9 см равна радиусу атома 10^-9 см.

Изложенное позволяет объяснить причину красного смещения. При ежегодном замедлении 1 оборота T Земли на время t рост пакетов P4 до пакетов Ps длится: T/t = 5,25... млрд лет. Отсюда, например, радиус Солнца 2,6... млрд лет тому назад был в 2 раза меньше, а сутки в 2 раза короче.

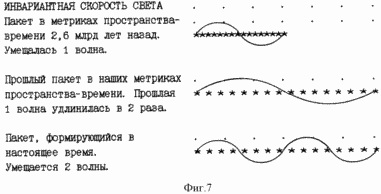

На фиг. 7 показаны космические пакеты Ps тогда и теперь в сопряжении с электромагнитными волнами при неизменной скорости света. Раньше пакеты были короче и они содержали определенное число волн. Для наглядности показана 1 волна. Сейчас пакеты в 2 раза длиннее и содержат уже 2 волны.

Наблюдая Вселенную с расстояния 2,6... млрд световых лет, мы видим события, в которых время шло в 2 раза быстрее. При приближении пакетов к Земле, ускоренный темп времени, зафиксированный в световом потоке в виде волн света "вмороженных", в пакеты, замедляется до реального для нас темпа времени. В результате, прошлые пакеты и все волны света, "вмороженные" в них, синхронно растягиваются до длины пакетов в настоящее время. При этом должно наблюдаться релятивистское понижение частоты света в 2 раза, выражающееся в красном смещении.

Исходные пакеты формируют заатомные ядра с радиусом Rn4 = 6,96·10^-26см. Размерность первых трех цифр скоростей роста Sn1-4 равна постоянной Планка h = 6,626176... ·10^-34Дж·с. Их абсолютное равенство соответствует замедлению вращения Земли на 1,64062... мс за 100 лет. Так как 1 Дж отражает перенос материи на 1 м, то при переносе материи на 1 см квант действия Планка h = 6,626176. .. ·10^-36сДж·с в цифровом выражении равен росту Sn4 = 6,626176... ·10^-36 см/наш год. Следовательно, наименьшая (s) скорость роста радиуса ядра n4 равна Ss = Sn4/31556925,9747 с = 2,099753...·10^-43см/1 с.

Рост ядер не бесконечен. Скорость их роста не может превысить скорость света c = 2,99... ·10¹⁰см/с. Наименьшая скорость роста Ss ядер n4 меньше скорости света в 1,42... ·10⁵³раза. Отсюда, максимально допустимый радиус ядра Вселенной равен Rn4·1,42... ·10⁵³ = 9,93... ·10²⁷см, т.е. 10,5... млрд световых лет. Соотношения Ss/с = Rn4/R Вселенной = 7,00... ·10^-54равны космологической постоянной описывающей плотность энергии и натяжение вакуума для особой космической силы притяжения при и силы отталкивания при

Рост ядер и космических энергетических пакетов обуславливает пропорциональное расширение всех структур нашей Вселенной. Это имеет большое значение. Например, Луна удаляется от Земли в среднем на 3,66... см в год, т.к. среднее расстояние между центрами Земли и Луны в 1,81... раза меньше радиуса Солнца, который растет на 6,62... см в год.

Земля тоже растет. Радиус Земли в 109,2... раза меньше радиуса Солнца и ее радиус растет в среднем на 0,06... см в год. Но Земля вращается неравномерно и бывают даме периоды ускорения ее вращения. В эти периоды расстояние от Земли до Луны сокращается, а Земля сжимается, т.е. вращение Земли, ее размеры и расстояние Земля-Луна изменяются синхронно.

Флуктуации изменения расстояния от Земли до Луны и флуктуации вращения Земли отражают периодические сжатия Земли. Рост и периодические сжатия Земли могут вызывать землетрясения и поэтому могут служить сейсмическими предвестниками. Дату и интенсивность землетрясений можно определить по одновременности флуктуаций замедления вращения Земли (которая равна 0,0164062... мс/год в среднем) и флуктуаций увеличения расстояния от Земли до Луны (которая равна 3,66... см/год или 0,01 см/Tв среднем). Это можно сделать сравнением годовой флуктуации W со средним ростом расстояния от Земли до Луны Si = 0,01 см за звездные сутки T:

Si = W/N (18)

где W - измеренный годовой рост расстояния Земля-Луна;

N - 366,... - число звездных суток T в году.

За 1 оборот T (аналог 1 периода т в пакете клина массы) рост расстояния Земля-Луна Si = 0,01 см равен 1/100 от 1 см, т. е. равен ширине 1 дискретного энергетического уровня h в пакете с H = 1 см и числе Ni = 100. Суточное измерение Si и T уточнит прогноз землетрясений по флуктуации этих величин в особой (двойной) планете Солнечной системы Земля-Луна.

Одновременно необходимо наблюдать за тепловым режимом морей и океанов, который тоже влияет на малые изменения размеров Земли. Рост температуры океанов и морей вызывает неизбежный рост Земли из-за температурного увеличения объемов воды, а это задерживает землетрясения, вызываемые увеличением самого объема земного шара. Но в конечном счете эта задержка может быть неблагоприятной при ускорении вращения Земли и приближении Луны к Земле. В эти периоды Земля сжимается. Но температура воды может не снизится, вода не уменьшит объем и не скомпенсирует нарастание тектонического напряжения земной коры. В этом случае ожидаются сильнейшие землетрясения.

Л. Ускоренный (двойная скорость) перенос энергии пакетами Pw1 = 2·33,35640... = 66,71... Rn/T1 сопряжен с коэффициентом пропорциональности G = (6,673 ± 0,003)·10^-8 см³/г· с², отражающим ускоренную функцию тяготения (время в квадрате). Степень 10^-8 в G и в равномерной скорости переноса энергии W1 = 3,7114·10^-8с/см одна и та же (время в первой степени). Поэтому извлечение корня из G преобразует скрытые ускоренные функции переноса энергии и тяготения в реальные равномерные.

Согласно таблице 1 все параметры всех пакетов сопряжены со скоростью света, а длины пакетов В таблице 2 между подсистемами sC и S2 за 1 оборот T должны формироваться пакеты Lp = 2,58314434·10^-4 см, равные Отсюда, скрытая ускоренная функция тяготения равна размерности равномерной скорости распространения света и пакетов:



С позиции нашего пространства-времени в подсистеме sA нарушено соотношение между длиной пакетов и радиусами ядер, а начиная с подсистемы sB длины пакетов Lp меньше радиусов Rn, которые формируют их. Поэтому на фоне релятивистской специфики в эволюции энергопакетов во Вселенной скорость света в уравнении (19) якобы меньше ее инвариантного значения c = 2,997... ·1010 см/с в любых метриках пространства-времени.

Уменьшение пакетов проявляется и в надсистемах, которые больше Солнечной системы. Так, в наших метриках длина пакета Lp+ = 2,58+21 см больше, чем эта же длина пакета в собственных метриках надсистемы S+: Lp+ = 37114·Rn+ = 2,58+18 см. Из этого следует, что с позиции наших метрик пакеты Lp+ формируются с превышением скорости света, что нереально. Для нас лишь Земля-Солнце формируют пакеты реальной длины.

Предельная (l) длина пакета не может превысить радиус ядра Вселенной и равна Ll = 9,93... ·10²⁷см. Ее формирует ядро с предельным радиусом Rl = Ll/37114 = 2,67... ·10²³см, которое больше радиуса Солнца в 3,84... ·10¹²раза. Соответственно, при времени звездных суток Земли T1 = 86164,09054 с, время Tl = T1·3,84... ·10¹² = 3,31... ·10¹⁷с.

Свет проходит радиус Rl, равный длине 1 интервала длины пакета Ll, за время тl = Tl/37114 = 8,93... ·10¹²с. Электромагнитные волны за время тl проходят предельный радиус Rl с предельно возможной скоростью света c = Rl/тl = 2,99... ·10¹⁰см/с. Это означает, что с этого момента скорость света будет блокировать дальнейший рост пакетов.

Начиная с Rl, растущие ядра догоняют неизменный размер формируемых пакетов, а ядро Вселенной сравнивается с длиной его пакетов. Поэтому эволюция пакетов заканчивается на сфере ядра Вселенной с их "нулевой" длиной при скрытом в них числе 37114 интервалов, равных радиусу ядра Вселенной.

На фиг. 8 показан круг эволюции материи. Сплошной полукруг - это фаза роста S ядра n4 до размера ядра Вселенной за 10,5... млрд лет. Пунктирный полукруг - фаза сжатия С ядра Вселенной за следующие 10,5... млрд лет до размера ядра n4. Вместе с двухфазной эволюции Вселенной со скоростью света вращается по часовой стрелке система отсчета. Две точки круга отражают смену фаз. Нижняя точка находится на сфере ядра n4, а верхняя точка - на сфере ядра Вселенной. Левая и правая черта круга - это 1/2 фаз эволюции ядер, в которых по "возрасту" находится Солнечная система (S1).

В нижней точке, в момент перехода наименьшей скорости сжатия Cs ядер n4 в наименьшую скорость их роста Ss, величины Cs = Ss = 2,09... ·10^-43см/с тождественны. При росте ядер n4 скорость их роста непрерывно нарастает и при достижении размера ядра Вселенной сравнивается со скоростью света. При этом длина пакетов сначала нарастает до предельной длины Ll при ядре Rl, где скорость их роста сравнивается со скоростью света, а затем при неизменной блокированной длине Ll сжимается до "нуля" на сфере ядра Вселенной.

В верхней точке, в момент перехода наивысшей (g) скорости роста Sg ядра Вселенной в наивысшую скорость сжатия Cg, величины Sg = Cg = 2,99... ·10¹⁰см/с тождественны - равны скорости света. При сжатии ядра Вселенной скорость его сжатия непрерывно падает и при достижении размера ядра n4 сравнивается со скоростью Cs = Ss. Пакеты же, начиная с их нулевой длины на сфере ядра Вселенной, разжимаются (растут) до радиуса Rl, где скорость их расжатия-сжатия равна скорости света при c = Sg = Cg, а затем уменьшаются до сферы ядра n4.

Однако однокруговая эволюция нашей Вселенной невозможна. При переходе в фазу сжатия, в которой ядро Вселенной сжимается от сферы к ее центру, "направление" эволюции ядра должно меняться на обратное, с ходом времени против часовой стрелки. Поскольку время входит в единые метрики расширяющегося или сжимающегося пространства-времени, то одномоментный ход времени и по и против часовой стрелки при однокруговой эволюции Вселенной невозможен.

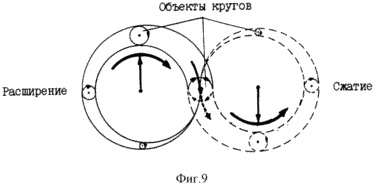

М. На фиг. 9 показаны два круга эволюции материи, в которых ход времени меняется на обратный. Левый круг (вращение по часовой стрелке) - фаза расширения Вселенной. Правый круг (вращение против часовой стрелки) - скрытая фаза сжатия Вселенной. В зоне касания кругов материя переходит из области расширяющейся Вселенной в невидимую область сжимающейся Вселенной и наоборот. Объекты, входящие в круги, имеют одинаковые векторы вращения или обращения их структур по или против часовой стрелки (на чертеже по часовой стрелке).

Двухкруговая эволюция материи соотносится с понятием о Черных дырах, как невидимых компонентах двойных звездных систем, в которых одна компонента - это обычная видимая Звезда, а другая - это невидимый космический объект - Черная дыра. У вращающейся Черной дыры есть ограниченная зона эргосферы. Объекты эргосферы обладают моментом вращения, совпадающим с угловым моментом Черной дыры. На фиг. 10 материя перетекает из невидимой Черной дыры в видимую оптическую звезду и наоборот (1, том 29, с. 82).

Так как наименьшая скорость сжатия пакетов реализуется на сфере ядра n4, то пакеты не могут проникнуть внутрь ядра n4. Ввиду нулевой длины пакетов на сфере ядра Вселенной они не могут, как и из сферы Шварцшильда, выйти из ядра Вселенной. По этой причине видимое расширение и невидимое сжатие ядер идет в "зоне эргосферы всей Вселенной" между двумя Черными дырами: сферами ядер n4 и Вселенной. Согласно теории Черных дыр релятивистское гравитационное сжатие (коллапс) звезд подтверждает возможность сжатия ядра Вселенной.

Но двухфазно-двухкруговая эволюция Вселенной нереализуема, ибо в зоне касания кругов материя не может переходить из круга в круг в разных метриках пространства-времени: при переходе из левого в правый круг - в момент максимального экстремума метрик, а в момент перехода из правого в левый круг - в момент минимального экстремума метрик.

Этого противоречия нет при четырехфазно-двухкруговой эволюции пространства-времени в двух равноправных симметричных кругах, каждый из которых состоит из двух фаз-полукругов (фиг. 11). Объекты кругов, при одинаковых размерах, векторах и оборотах вращения или обращения их структур переходят по встречным синусоидам от точек 1 в единой точке 3 в зоне касания кругов из одной фазы в другую. Разные фазы синусоид находятся в разных кругах. Подразумевается, что разнесенные точки 1 тоже являются единой точкой касания кругов.

Левый круг (вращение по часовой стрелке) - наш Мир, а правый круг (вращение против часовой стрелки) - Антимир. Материя-антиматерия за 21,0... млрд лет проходит длину синусоиды между точками 1. Фаза расширения Вселенной длится 10,5... млрд лет (верхние сплошные линии - точки 1, 2, 3). Другая 1/2 синусоиды - это фаза сжатия в правом круге Антивселенной (нижние пунктирные линии - точки 3,4,1). С позиции правого круга то же самое: верхние пунктирные линии (точки 1, 5, 3) - фаза расширения, а другая 1/2 синусоиды - это фаза сжатия в левом круге (нижние сплошные линии - точки 3, 6, 1).

Круги Мира и Антимира закрыты друг от друга. Однако они едины в бесконечных циклах расширения-сжатия реального и скрытого пространства-времени продолжительностью по 42,0... млрд лет, в которых "все возвращается на круги своя". Скрытые ускоренные функции каждого круга проявляются в другом круге в виде силы сжатия (силы тяжести) на фоне роста ядер этого круга, выражающегося в расширении пространства и в удлинении времени вращения их структур, т.е. в их релятивистском замедлении темпа вращения (темпа времени).

Поскольку раньше секунда отражала только второе деление градуса, а теперь используется и для второго деления часа, то "пакетное время" формирования пакетов по 37114 Rn1-4 за 1 осевой оборот T1-4 относительно звезд соотносится в первую очередь с неизменным числом 360^o градусов - 3600'' секунд. Но как единица измерения времени пакетное время соотносится с T1-4 = 86164,09054 с при замедлении пакетного времени вращения t1-4 = 0,0164062... мс за 1 собственный год, ибо согласно таблицы 1 в диапазоне метрик систем S1-4 величины T, Rn, Sn и P отличаются на 36 порядков только абсолютными величинами. Это обуславливает пакетную релятивистскую константу T/t = 5,25.. . млрд собственных лет в системах S1-4.

Исходя из релятивистской константы T/t, все системы S1-4 находятся в точке 2. Поэтому Солнечная система (S1) состоит из Атомов (S3). Рост ядер всех систем прошел 1/2 времени эволюции до возраста Вселенной 10,5... млрд лет в точке 3. При этом все ядра непрерывно растут от точки 1 до точки 3. Длина же пакетов сначала растет от точки 1 до ядра с предельным радиусом Rl, а затем сжимается до нуля в точке 3.

Радиус Rl = 2,67... ·10²³ см = 283014,3... световых лет тоже является релятивистской величиной. Его пространственная метрика 2,67... ·10²³см находится между точками 2 (радиус Rs = 6,96·10¹⁰см) и 3 (радиус ядра Вселенной = 9,93. . . ·10²⁷см), а временная метрика 283014,3... световых лет находится между точками 1 и 2, ибо в точке 2 релятивистский возраст всех систем равен 5,25. .. млрд лет. Поскольку на фиг. 11 невозможно обозначить единой точкой пространственно-временной радиус Rl, где фиксируется смена роста-сжатия длины пакетов, то длина пакетов показана абстрактно заштрихованными расширяющимися и сжимающимися хордами относительно точки 2.

В нашей вращающейся Вселенной фазовые переходы наивысшей скорости роста-сжатия ядер в точке 3 на сфере ядра Вселенной и наивысшей скорости роста-сжатия пакетов при предельном ядре с радиусом Rl происходят с тождественной скоростью обменного взаимодействия, равной скорости света c = Sg = Cg.

Фазовые же переходы наименьшей скорости роста-сжатия ядер в точках 1 (сфера ядра n4) в соответствии с квантом действия Планка происходят с тождественной скоростью обменного взаимодействия Ss = Cs = 2,099753... ·10^-43см/1 с.

В нашем пространстве-времени метрики Солнечной системы (S1) и Атома (S3) отличаются по абсолютным величинам. Поэтому наш день длится дольше атомного "года". Но при измерении пространства-времени посредством пакетного времени, при котором величины 37114 Rn и T/t константы, метрики S1 = S3. Возможность определения возраста Земли по времени распада радиоактивных элементов атома подтверждает это.

Пакетное время сопряжено с ростом 1 интервала Si = 0,01 см при Ni = 100 в пакете длиной 1 см в пространстве Земля-Луна, т.е. на 3,66... см за 366,.. . звездных суток Tв году. При этом 360^o градусов и 3600'' секунд 1 пакетного оборота Tсопряжены с 36 порядками, охватывающими диапазон метрик пространства-времени систем S1-4.

Вселенная, Звезды, Атомы - это единая сопряженная система. Пакетное время 1 осевого оборота T - это универсальная релятивистская единица времени формирования энергетических пакетов с числом Ni = 100 и 37114. Системы S1-4 - это равноценные пространственно-временные энергетические структуры. Они не образуются и не исчезают. Они существуют вечно в бесконечных циклах эволюционных преобразований.

Н. Высвободить пакетную энергию Вселенной, в частности силу их сжатия C (силу тяжести g), можно в закрытом туннеле, в котором рабочее тело не выходит в свободное пространство. Преобразования в нем можно описывать с позиции силы, хотя "Идея силы не очень пригодна для квантовой механики, там более естественна идея энергии" (7, том 1, с. 252). Поскольку пакетное туннелирование опирается на локальные средние силы f в виде действия скрытых дискретных импульсов сил fi, то сочетание идеи силы и энергии, в виде энергии-импульсов Ei, упрощает рассмотрение практических задач.

Закрытый туннель - это устройство, известное в качестве тепловой трубы гравитационного действия (фиг. 12). Внизу трубы испаряется жидкость, а наверху конденсируется пар. Центральный участок трубы - это нейтральная зона. Зоны нагрева является рабочим участком, который соответствует требованию выкипания клина массы при падении частиц жидкости.

Циркуляцию в тепловой трубе не связывают с неуравновешенным сосудом. Принят следующий принцип ее действия: "Наличие постоянно действующего перепада давления ... обеспечивает непрерывное перетекание пара вдоль тепловой трубы. Движение пара будет тем интенсивнее, чем больше перепад давления. Этот перепад будет тем выше, чем сильнее различаются между собой плотность насыщающих паров жидкости при данной температуре _пи плотность самой жидкости _ж, т. е. теплопередача будет эффективнее, если выражение 1 - _п/_ж) будет приближаться к единице" (6, с. 25). В неуравновешенном сосуде показана аналогичная зависимость. В нем при увеличении различия плотностей жидкость/пар уменьшается время подъема частиц пара. В итоге, КПД работы обхода растет, стремясь к единице.

Однако в опытах разница температур по высоте тепловой трубы не влияет на тепловой поток. Это явление обнаружено, но не объяснено: "В тепловой трубе перенос тепла Q в первом приближении не зависит от перепада температуры" (6, с. 24). Вопреки теории температурных перепадов и давлений "... максимальный осевой поток, который может быть получен при данной температуре испарителя, оказывается ... не зависит от интенсивности теплоотвода" (3, с. 293). Отмечены высокие тепловые потоки при изотермичной циркуляции (2, с. 66), которая еще и облегчает запуск трубы в режим циркуляции (2, с. 106).

Описание гравитационной тепловой трубы с позиции туннеля с неуравновешенными коленами кольцеобразного столба жидкости и столба пара внутри него устраняет парадоксы циркуляции двухфазного рабочего тела в тепловой трубе. В этом плане использование туннеля в качестве теплообменника является его сопутствующей возможностью.

В туннеле реализуется специфичное термодинамическое равновесие. Обычно диффузия молекул жидкости в фазу насыщенного пара идет на границе раздела фаз вместе со встречной диффузией молекул пара в жидкость. В туннеле молекулы жидкости и пара внедряются в обратные фазы в разных зонах без встречной диффузии молекул пара и жидкости, и поэтому потери энергии в процессе затрат-возврата тела при испарении и конденсации минимальные. По этой причине в тепловой трубе ". .. тепло расходуется не на нагрев жидкости, а на компенсацию охлаждения" (6, с. 9). Следовательно, чем меньше роль туннеля в качестве теплообменника, тем меньше требуется энергии на поддержание процесса циркуляции. Отсюда, зона нагрева в тепловой трубе соответствует зоне компенсации потерь тепла в туннеле.

Теория тепловых труб иначе объясняет причину замедления падения жидкости: "При больших скоростях потока пара существенным оказывается его взаимодействие со встречным потоком стекающего конденсата. В результате, в любом поперечном сечении тепловой трубы имеет место сложная эпюра скоростей молекул жидкости и пара. Течение пленки тормозится" (6, с. 21). Замедление же "стекания" жидкости в туннеле - это следствие квантования, т.е. пакетного туннелирования.

Для выделения энергии силы сжатия пространства-времени (силы тяжести g) необходимы определенные условия. С этой целью зону конденсации пара можно выполнить в виде расширительной емкости, в которой путем магнитогидродинамического (МГД) преобразования энергии потока пара выделяется электрический ток (фиг. 1). Перепад давления в ней способствует запуску туннеля и поддержанию специфичной циркуляции, связанной с выделением энергии. Расширительный бачок не влияет на пакетное падение жидкости в туннеле. Нейтральная зона между зоной нагрева туннеля и бачком может отсутствовать.

В МГД генератор должен поступать токопроводящий пар. Электрический ток проводят пары щелочных металлов. Эти металлы используются и в качестве наполнителей тепловых труб.

В таблице 3 приведены основные параметры туннелей натриевого наполнения с высотой H рабочей зоны туннелей 100, 200 и 300 см при температурах нагрева 800-1300oC. Высвобождаемая энергия Ef растет по мере увеличения температуры и высоты туннелей, а коэффициент полезного действия работы обхода двухфазного натрия незначительно снижается с увеличением температуры нагрева туннелей. Однако при конкретных температурах КПД растет с увеличением высоты туннелей. При разных высотах и нагреве туннелей КПД соответствует соотношению Ef/Mb - высвобождаемой за 1 с энергии Ef к выкипаемой за 1 с массе пара Mb. Например, при H - 100 см выделяемая энергия Ef растет с 0,006 Дж/с (800oC) до 0,963 Дж/с (1300oC) при снижении КПД с 0,989 до 0,927. При этом скорость потока пара W на выходе из туннеля незначительно снижается с 4,42 м/с до 4,26 м/с, скорость падения жидкости v растет с 2,0 см/с до 11,6 см/с, а предопределяет величину Ef масса клина Mc, которая увеличивается с 0,035 кг до 0,908 кг. В приведенном примере коэффициент полезного действия отражает только работу обхода двухфазного натрия в гравитационной тепловой трубе-туннеле. При этом не учтена суммарная энтропия пара и жидкости при фазовых переходах. Не рассмотрены ограничения циркуляции, обусловленные теплофизическими свойствами натрия, и безвозвратное рассеяние тепла во внешнюю среду. Не учтены и потери при МГД преобразовании кинетической энергии потока пара натрия.

Поскольку безвозвратные потери энергии обусловлены в основном энтропией фазовых переходов рабочего тела натрия, то выделяемая в МГД генераторе электроэнергия будет превышать затраты энергии на поддержание двухфазной циркуляции натрия в тепловой трубе-туннеле.

Таким образом, изобретение повышает эффективность в пользовании.

Промышленная применимость.

Изобретение может быть использовано в промышленности при получении электроэнергии.

СПИСОК ЛИТЕРАТУРЫ

1. Большая Советская Энциклопедия, 3-е издание, 1969-1978.

2. Дан П. и др. Тепловые трубы, М. "Энергия", 1979.

3. Деверолл Д. Ртуть как теплоноситель тепловых труб. Сб.: Тепловые трубы, М. "Мир", 1972.

4. Дюмонд Д. Точные измерения универсальных физических постоянных. Сб.: Наука и человечество, М. "Знание", 1964.

5. Einstein A. J. Franklin Institute, volume 221, 1936.

6. Елисеев В. и др. Что такое тепловая труба? М. 1964.

7. Фейнман Р. и др. Фейнмановские лекции по физике, М. "Мир", 1967.

ФОРМУЛА ИЗОБРЕТЕНИЯ

1. Способ получения электроэнергии, заключающийся в образовании замкнутого герметичного сосуда, размещении внутри него преобразователя, включающего электроды, токосъемники, заполнении полости сосуда щелочным металлом и последующем нагреве сосуда для обеспечения возможности осуществления циркуляции щелочного металла и для дальнейшего образования на электродах электрического тока с одновременной его подачей к нагрузке потребителя, отличающийся тем, что в качестве щелочного металла используется натрий, в качестве герметичного сосуда используют жестко соединенные между собой и соосно расположенные трубы разных диаметра и длины, в трубе большего диаметра и меньшей длины располагают преобразователь, в качестве которого используют МГД генератор, установленный с зазором относительно стенок полости трубы, электроды которого располагают в продольном направлении и с обеспечением возможности образования сопла, меньшее сечение которого направляют в сторону трубы меньшего диаметра и большей длины, перед заполнением полости щелочным металлом осуществляют очистку внутренних стенок для обеспечения возможности их смачиваемости натрием, устанавливают герметичный сосуд в вертикальное положение с размещением сверху трубы меньшего диаметра и осуществляют предварительное нагревание сосуда до температуры 150^oС, заполнение полости сосуда осуществляют через выполненный на торце трубы меньше диаметра сквозной канал предварительно расплавленным при температуре 150^oС натрием в количестве 110 - 115 г, затем осуществляют вакуумирование сосуда до давления 10^-8- 10^-10 мм рт. ст. и герметизацию сквозного канала, а перед последующим нагреванием сосуда последний поворачивают на угол 180^o в другое вертикальное положение для расположения сверху трубы большего диаметра, причем последующий нагрев осуществляют одновременно с подачей на электромагнит МГД генератора электрического тока, одновременно осуществляют нагрев натрия до температуры 800 - 1300^oС для обеспечения возможности циркуляции жидкого и образованного пара натрия и испарения натрия по всей длине трубы меньшего диаметра с кольцевого слоя жидкого натрия, а образование на электродах МГД генератора электрического тока получают путем взаимодействия натрия с полем тяготения за счет одновременной циркуляции жидкого натрия и пара натрия в трубах разных диаметра и длины и пропускания потока пара через сопло электродов, при этом после образования на электродах электрического тока осуществляют конденсацию отработанного пара натрия и стекание конденсата из трубы большего диаметра в трубу меньшего диаметра для образования замкнутого цикла преобразования.

2. Устройство для получения электроэнергии, содержащее размещенный в полости замкнутого герметичного сосуда, заполненного щелочным металлом, преобразователь, выполненный с обеспечением возможности связи с нагрузкой потребителя и включающий электроды, токосъемники, и средство для нагрева сосуда для обеспечения возможности циркуляции щелочного металла, отличающееся тем, что в качестве щелочного металла использован натрий, замкнутый герметичный сосуд выполнен отвакуумированным и в виде жестко соединенных между собой и соосно расположенных труб разного диаметра и длины, в трубе большего диаметра и меньшей длины расположен преобразователь, в качестве которого использован МГД генератор, установленный с зазором относительно стенок полости трубы, электроды которого расположены в продольном направлении и с обеспечением возможности образования сопла, меньшее сечение которого направлено в сторону трубы меньшего диаметра и большей длины, при этом средство для нагрева сосуда выполнено в виде спирали, намотанной по всей длине поверхности трубы меньшего диаметра, источник питания которой одновременно подсоединен к электромагниту МГД генератора.

3. Устройство по п.2, отличающееся тем, что оно имеет установленную на торце трубы меньшего диаметра технологическую трубку для заполнения через нее полости трубы натрием, а трубы и технологическая трубка выполнены из стали, при этом в трубе меньшего диаметра внутренний диаметр составляет 24,0 - 35,0 мм, длина 1000 - 3000 мм, толщина стенки 1,5 - 2,0 мм, в трубе большего диаметра диаметр составляет 150 - 200 мм, длина 250 - 300 мм, толщина стенки 1,5 - 2,0 мм, а внутренний диаметр технологической трубки составляет 5,0 - 7,0 мм, длина 50 - 100 мм, толщина стенки 0,7 - 1,0 мм.

4. Устройство по пп.2 и 3, отличающееся тем, что оно имеет кронштейны для крепления защитного кожуха МГД генератора и расположенные в них токосъемники и изоляторы тока.

Версия для печати
Дата публикации 09.01.2007гг

НОВЫЕ СТАТЬИ И ПУБЛИКАЦИИ
	Технология изготовления универсальных муфт для бесварочного, безрезьбового, бесфлянцевого соединения отрезков труб в трубопроводах высокого давления (имеется видео)
	Технология очистки нефти и нефтепродуктов
	О возможности перемещения замкнутой механической системы за счёт внутренних сил
	Свечение жидкости в тонких диэлектрических каналох
	Взаимосвязь между квантовой и классической механикой
	Миллиметровые волны в медицине. Новый взгляд. ММВ терапия
	Магнитный двигатель
	Источник тепла на базе нососных агрегатов
