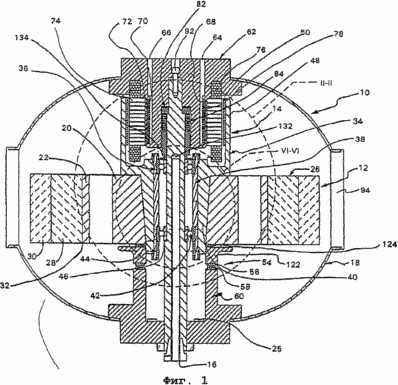

Фиг.1 - вид сечения первого варианта выполнения маховиковой системы накопления энергии, соответствующей аспектам настоящего изобретения.

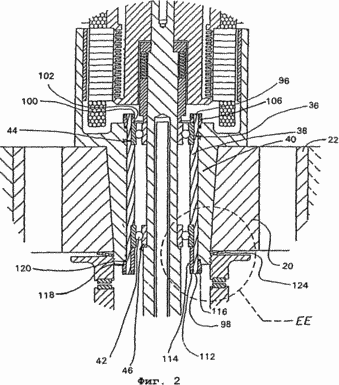

Фиг.2 - увеличенный вид конструкции, показанной на фиг.1 и ограниченной окружностью II на фиг.1.

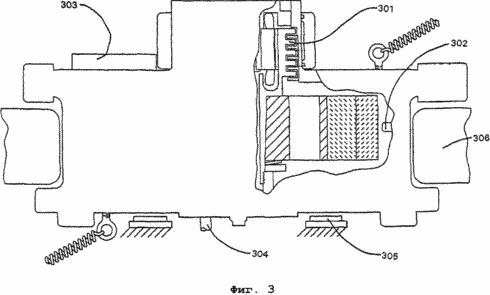

Фиг.3 - вид с частичным вырезом второго варианта выполнения маховиковой системы накопления энергии, соответствующей аспектам настоящего изобретения.

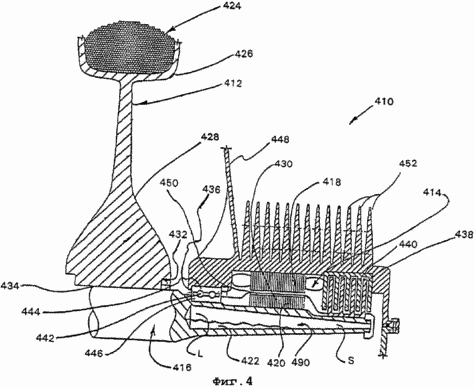

Фиг.4 - вид с частичным сечением третьего варианта выполнения маховиковой системы накопления энергии, соответствующей аспектам настоящего изобретения.

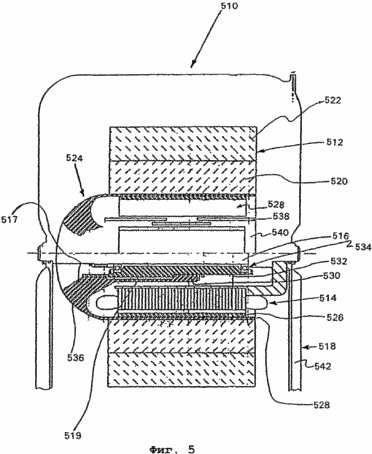

Фиг.5 - вид с частичным сечением четвертого варианта выполнения маховиковой системы накопления энергии, соответствующей аспектам настоящего изобретения.

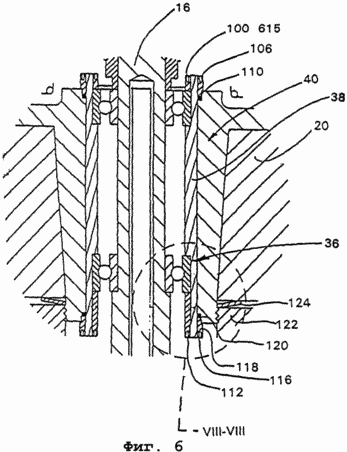

Фиг.6 - вид сечения устройства, показанного на фиг.1, ограниченный окружностью VI-VI на фиг.1.

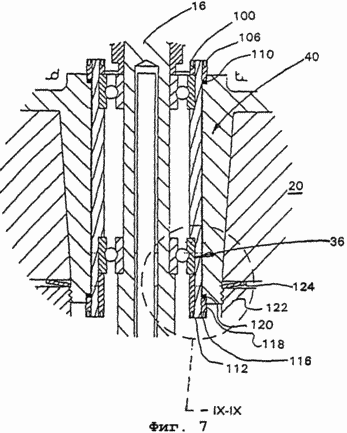

Фиг.7 - вид сечения конструкции, показанной на фиг.6, когда маховик вращается, и устройство отделения и предотвращения вибрации приведено в действие для снижения критической скорости маховикового узла.

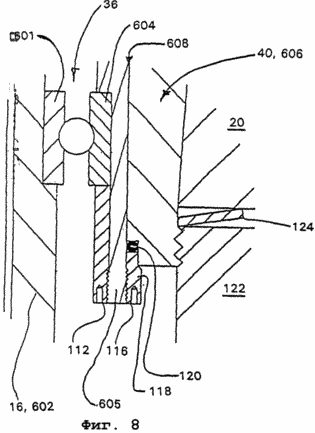

Фиг.8 - увеличенный вид конструкции, показанной на фиг.6, ограниченный окружностью VIII-VIII.

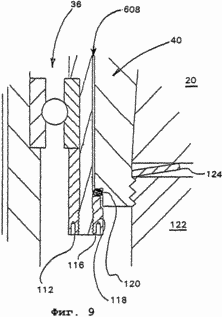

Фиг.9 - вид конструкции, показанной на фиг.8, изображающий конструкцию, когда устройство отделения и предотвращения вибрации, соответствующее настоящему изобретению, приведено в действие в результате вращения маховика.

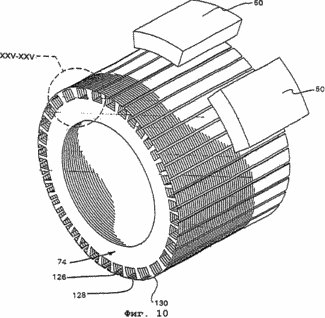

Фиг.10 - изометрический вид дисков статора и постоянных магнитов, формирующих часть узла электродвигателя-генератора, соответствующего аспектам настоящего изобретения.

Фиг.11 - увеличенный вид части конструкции, показанной в нижнем правом углу на фиг.9.

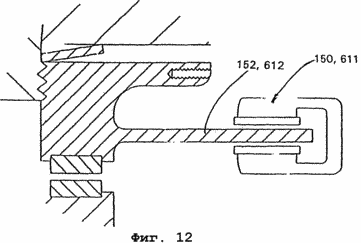

Фиг.12 - увеличенный вид модификации конструкции, показанной на фиг.11.

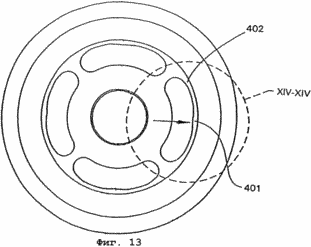

Фиг.13 - вид сверху ступицы маховика, показанного на фиг.1, с прикрепленными кольцами маховика.

Фиг.14 - вид, показанный на фиг.13, ограниченный окружностью XIV-XIV на фиг.13.

Фиг.15 - увеличенный вид конструкции, показанной на фиг.14, ограниченный окружностью XV-XV на фиг.14.

Фиг.16 - вид с торца варианта выполнения маховиковой системы накопления энергии, показанной на фиг.5, при взгляде с левой стороны на фиг.5 и с удаленной вакуумной камерой.

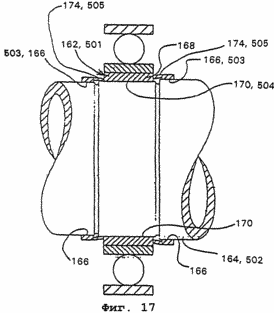

Фиг.17 - вид сечения, показывающий вал, подшипник и подшипниковый узел, включающий внутреннее и внешнее кольца и шарики подшипника, установленные вокруг вала, иллюстрирующий другой вариант выполнения устройства отделения и предотвращения вибрации, соответствующего настоящему изобретению.

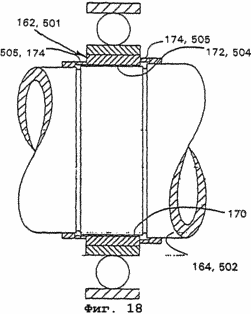

Фиг.18 - вид конструкции, показанной на фиг.17, иллюстрирующий отделение для предотвращения вибрации.

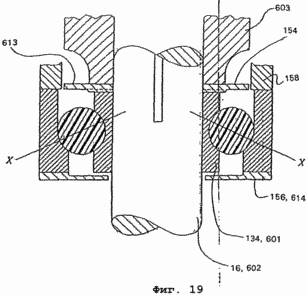

Фиг.19 - увеличенный вид верхнего подшипникового узла, показанного на фиг.1 и 2, иллюстрирующий смазочные экраны вокруг подшипника и нижнюю часть пружинной кассеты для предварительного натяга подшипника, причем кассета и верхний экран закреплены шпонкой на неподвижном валу.

Фиг.20 - вид в плане нижней стороны верхнего экрана, показанного на фиг.19, иллюстрирующий конструкцию упорного подшипника со скользящей подушкой, предотвращающего разрушительный износ контактных поверхностей под осевой нагрузкой от предварительного натяга.

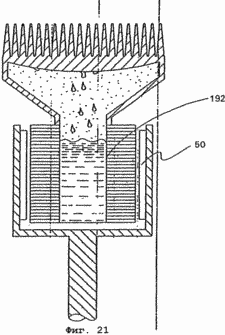

Фиг.21 - схематический вертикальный вид сбоку с частичным сечением системы охлаждения с теплоотводящей трубкой для статора маховикового электродвигателя и подшипников маховиковых систем накопления энергии, которая не требует насоса для циркуляции жидкости, пригодной для использования с маховиковой системой накопления энергии, показанной на фиг.1 и 3.

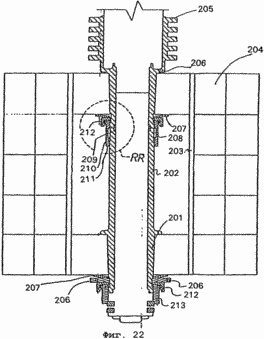

Фиг.22 - вид сечения, схематически показывающий маховиковую систему накопления энергии, подобную показанной на фиг.1, но с использованием пакета колец, установленных на общей трубе, удерживаемой на обоих концах внутри втулки, подобной показанной на фиг.1, для получения большей аккумулирующей способности.

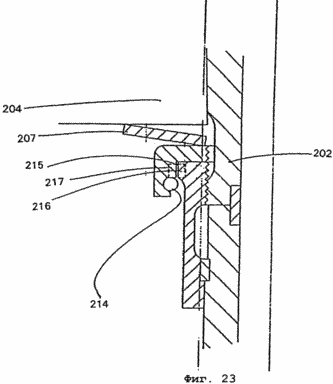

Фиг.23 - увеличенный вид конструкции, показанной в нижней левой части фиг.22.

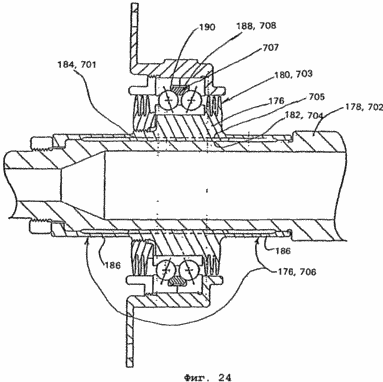

Фиг.24 - вид поперечного сечения высокоскоростного подшипникового узла, показывающий еще один другой аспект настоящего изобретения с использованием установочной втулки для вращающегося вала, показанного на фиг.17 и 18, и иллюстрирующий другой аспект изобретения, относящийся к отделению с предотвращением вибрации.

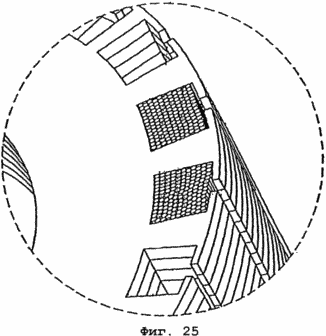

Фиг.25 - увеличенный изометрический вид части конструкции, показанной на фиг.10, ограниченный окружностью XXV-XXV на фиг.10.

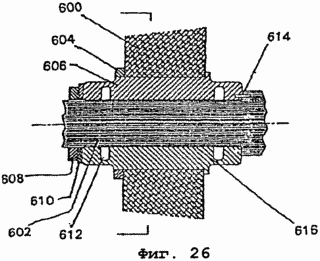

Фиг.26 - схематический частичный вид сечения другого варианта выполнения устройства, облегчающего преодоление вращающимся с ускорением телом критической частоты вращения, соответствующего аспектам настоящего изобретения.

Фиг.27 - вид сечения конструкции, показанной на фиг.26, иллюстрирующий работу конструкции после отделения.

Фиг.28 - частичный вид с торца вращающегося элемента, показывающий высокомоментное шлицевое крепление вращающихся тел с использованием аспекта изобретения, относящегося к отделению для предотвращения вибрации.

Фиг.29 - частичный вид с торца вращающегося элемента, показывающий высокомоментное некруглое кулачковое крепление с использованием аспекта изобретения, относящегося к отделению для предотвращения вибрации.

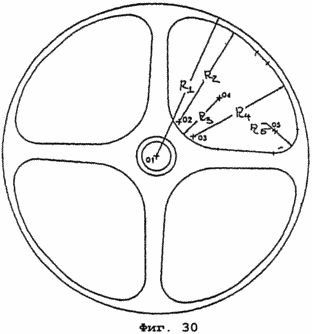

Фиг.30 - вид спереди альтернативного варианта выполнения ступицы с гибким ободом для использования с маховиками в маховиковых системах накопления энергии, соответствующих настоящему изобретению.

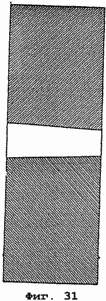

Фиг.31 - вид сечения, выполненного в ступице с гибким ободом, показанной на фиг.30.

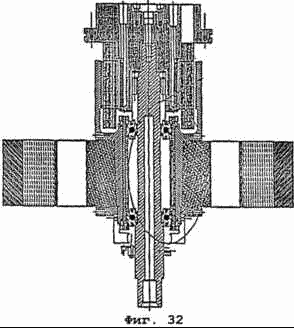

Фиг.32 - вид сечения маховикового устройства накопления энергии со ступицей маховика с гибким ободом, в значительной мере соответствующего маховиковому устройству накопления энергии, показанному на фиг.1.

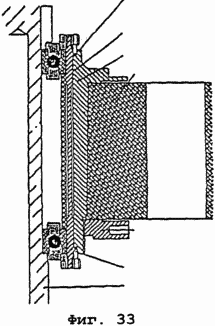

Фиг.33 - увеличенный вид конструкции, показанной на фиг.32, показывающий модифицированную конструкцию с использованием аспекта настоящего изобретения, относящегося к отделению для предотвращения вибрации.
