ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2282929
ДВИГАТЕЛЬ-ТРАНСФОРМАТОР
Имя изобретателя: Мартынов Валентин Григорьевич (RU); Фельдт Ольга Валентиновна (RU); Карпенко Юлия Валентиновна (RU)
Имя патентообладателя: Мартынов Валентин Григорьевич (RU); Фельдт Ольга Валентиновна (RU); Карпенко Юлия Валентиновна (RU)
Адрес для переписки: 143400, Московская обл., г. Красногорск, ул. Димитрова, 10, кв.42, В.Г. Мартынову
Дата начала действия патента: 2003.11.21
Двигатель-трансформатор состоит из трансформатора переменного тока, у которого магнитопровод выполнен в виде кольца с выступами по всему периметру сечения кольца и по всей длине его окружности, а внутри магнитопровода - кольца вращается немагнитный ротор, в цилиндрическую поверхность которого утоплены магниты на таком же расстоянии друг от друга, как и выступы на магнитопроводе-кольце. На концах немагнитного ротора, выступающих за поверхности магнитопровода-кольца, закреплены немагнитные диски и внешнее немагнитное кольцо. Во все их внутренние поверхности утоплены магниты с таким же шагом, как и выступы на магнитопроводе-кольце. Шаг между выступами равен перемещению точки на поверхности ротора при его вращении за один полный период переменного тока. На магнитопроводе-кольце в промежутках между выступами намотаны первичная и вторичная электрические обмотки. Технический результат заключается в увеличении крутящего момента.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Предполагаемое изобретение относится к электроэнергетике.
В настоящее время трансформатор применяется для преобразования переменного тока с одного напряжения на другое.
Предлагается магнитопровод трансформатора выполнить в виде кольца с выступами по всему периметру сечения кольца и по всей длине его окружности. Внутри магнитопровода-кольца вращается немагнитный ротор, в цилиндрическую поверхность которого утоплены магниты на таком же расстоянии друг от друга, как и выступы на магнитопроводе-кольце.

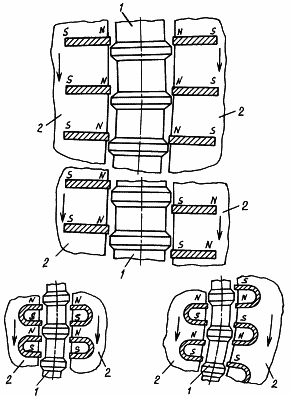

На концах немагнитного ротора, выступающих за поверхности магнитопровода-кольца, закреплены немагнитные диски и внешнее немагнитное кольцо. Во все их внутренние поверхности утоплены магниты с таким же шагом, как и выступы на магнитопроводе-кольце. Шаг между выступами равен перемещению точки на поверхности ротора при его вращении за один полный период переменного тока. где Т - шаг между выступами, Д - диаметр выступающих магнитов ротора и внутренний диаметр выступов магнитопровода-кольца, N - число периодов переменного тока в секунду. На магнитопроводе - кольце в промежутках между выступами намотаны первичная и вторичная электрические обмотки. На чертеже показаны четыре исполнения закрепления магнитов: прямого и подковообразного. 1 - магнитопровод-кольцо, 2 - ротор вращающийся. |
Необходимо раскрутить немагнитный ротор со встроенными в него магнитами до скорости, при которой за один полный период переменного тока один полюс магнита переместится от одного выступа магнитопровода-кольца до другого выступа.
Тогда при одном полупериоде переменного тока выступы магнитопровода-кольца притягивают концы магнитов ротора, а при другом полупериоде переменного тока они отталкивают эти же концы магнитов. После этого необходимо подать переменный ток на первичную обмотку. В результате во вторичной обмотке получим переменный ток нужного напряжения, а вращающийся ротор с магнитами будет давать крутящий момент, который можно использовать для разнообразных нужд.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Двигатель-трансформатор, содержащий магнитопровод в виде кольца с расположенными по всему периметру сечения кольца выступами, в промежутках между которыми намотаны две обмотки, первичная, обтекаемая переменным током, и вторичная - взаимодействующая с полюсами магнитов чередующейся полярности, установленных на роторе, расстояние между полюсами которых равно расстоянию между выступами магнитопровода, отличающийся тем, что ротор выполнен с немагнитным корпусом и расположен внутри кольцевого магнитопровода и на его цилиндрической поверхности встроены магниты, а через боковые немагнитные диски к ротору прикреплено внешнее немагнитное кольцо со встроенными во все их внутренние поверхности магнитами, взаимодействующими при вращении с выступами магнитопровода, несущего обмотки.
Версия для печати
Дата публикации 05.12.2006гг
