ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2055235
ГРАВИТАЦИОННЫЙ ИСТОЧНИК ЭНЕРГИИ
Имя изобретателя: Юрик Алексей Дмитриевич; Юрик Дмитрий Алексеевич
Имя патентообладателя: Юрик Алексей Дмитриевич; Юрик Дмитрий Алексеевич
Адрес для переписки:
Дата начала действия патента: 1993.03.29
Использование: в энергетике, а и в других отраслях народного хозяйства: авиастроении, транспорте, судостроении. Сущность изобретения: гравитационный источник энергии содержит раму с вертикальными колонками, с установленной на них платформой с ротором, выполненным в виде двух шаров-индукторов со свободно перемещающейся в вертикальной плоскости осью вращения и связанными между собой каналами МГД-генератора, а и гидроусилители горизонтального и вертикального перемещения и электромагнитную систему управления, подключенную к внешнему источнику энергии. Каждый шар-индуктор размещен с зазором в камере высокого давления, внутри которой по кругу размещены с возможностью возвратно-поступательного перемещения радиальные лопатки с шаровыми колесами-движения, образующие рабочие секции, заполняемые наполовину камеры высокого давления жидкостью или газовой средой высокого давления, и содержит внутри размещенные с зазором: шаровое кольцо-дебаланса, раму планетарного устройства, внутри которой размещены дополнительная шаровая рабочая камера, не менее двух подвижных радиальных лопаток, с пружинами-противодавления, взаимодействующих своими концами с внутренней поверхностью шарового кольца-дебаланса и наружной поверхностью шара-эксцентрика,размещенного с зазором внутри дополнительной шаровой рабочей камеры, при этом смежные подвижные радиальные лопатки образуют вспомогательные рабочие камеры, разделенные на внешние и внутренние рабочие полости, связанные между собой каналами связи и заполненные электропроводящей жидкостью, а внешние рабочие полости спаренных шаров-индукторов соединены каналами МГД-генератора. Для ограничения перемещения шара-эксцентрика и шарового кольца-дебаланса относительно рамы планетарного устройства внутри шара-индуктора неподвижно установлены не менее двух радиальных лопаток и штанги-ориентации с пружинами-противодавления, которые сопряжены с наружной поверхностью шара-эксцентрика.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к энергетике, а именно к источникам энергии, и может быть использовано в различных областях народного хозяйства: в авиастроении, транспорте, судостроении.
Известно водяное колесо (авт. св. СССР N 1326770, кл. F 03 G 3/00 от 30.07.86 г), которое содержит кожух с подводящим и отводящим соосными водоводами соответственно высокого и низкого давления и установленный в кожух ротор с радиально расположенными лопатками, причем последние в плоскости, перпендикулярной оси водоводов, установлены с минимальным зазором относительно кожуха и снабжены боковыми стенками, образующими с лопатками камеры, в каждой из которых размещена эластичная перегородка, герметично разделяющая камеру на наружную и внутреннюю полости, симметрично расположенные относительно оси ротора, внутренние герметичные полости попарно соединены между собой полыми спицами, выполненными в виде каналов МГД-генератора.
Однако известное устройство принципиально отличается от предлагаемого и имеет ряд недостатков. При эксплуатации его необходим большой расход воды высокого давления для компенсации центробежных сил внутри ротора при его вращательном движении, низкий КПД, обусловленный тем, что вода высокого давления из подводящего водовода наружными полостями ротора перемещается в отводящий водовод низкого давления и в дальнейшем не используется получение энергии осуществляется только за счет перемещения воды высокого давления. Кроме того, более эффективные устройства управления объектом отсутствуют, так как ось вращения ротора жестко закреплена и перемещение внутри ротора осуществляется только электропроводящей жидкости.
Наиболее близким к изобретению является двигатель, использующий механическую энергию грузов, включающий вращающийся механический двигатель, который содержит диск, по кругу которого установлены радиальные спицы соединенные одним концом с неподвижной горизонтальной осью вращения, а на другом конце каждой спицы размещена секция для приема шаров. На второй неподвижной горизонтальной оси вращения установлен элеватор, внутри которого по секциям размещены свободно перемещающиеся шары, при этом в элеваторе в каждой секции, установлены наклонные площадки (вертушки с пружинами) передачи шаров в секции элеватора, причем элеватор с шарами приводится во вращательное движение от внешнего устройства. Оси вращения вращающегося механического двигателя и элеватора жестко закреплены на раме устройства.
Недостатками этого двигателя являются низкое КПД и надежность.
Известное техническое решение включает следующие признаки, сходные с прототипом: внешний источник энергии, камеру высокого давления, в которой перепад давления воды поддерживается в диаметрально противоположных областях посредством внешнего источника энергии, ротор с осью вращения, размещенный в камере высокого давления, внутри содержит каналы МГД-генератора.
Задача изобретения создание спаренного источника энергии, работающего в противофазе друг с другом, а и обеспечение управления объектом как снаружи, так и изнутри.
Задача решается тем, что гравитационный источник энергии (ГИЭ), содержащий ротор, по окружности внутренней поверхности которого размещены рабочие камеры в каждой из которой установлена перегородка, герметично разделяющая рабочую камеру на наружную и внутренние полости, последние попарно соединены между собой полыми спицами, выполненными в виде каналов МГД-генератора, при этом спицы и сообщенные с ними полости заполнены электропроводящей жидкостью, снабжен электромагнитной системой управления, рамой, на которой установлена с возможностью перемещения в вертикальной плоскости платформа с размещенным на ней ротором, выполненным в виде не менее двух шаров-индукторов, связанных между собой одной осью вращения и установленных с возможностью перемещения в вертикальной плоскости и вращения вокруг оси относительно друг к другу в пределах одного оборота, при этом каждый шар-индуктор установлен внутри шаровой камеры высокого давления эксцентрично последней с зазором, в которой размещены с возможностью возвратно-поступательного перемещения радиальные лопатки с шаровыми колесами-движения, образующие между наружной поверхностью шарового кольца-дебаланса шара-индуктора и внутренней поверхностью шаровой камеры высокого давления рабочие секции, размещенные с одной стороны относительно вертикальной плоскости, проходящей по оси симметрии шаровой камеры высокого давления, и заполненные жидкостью или газовой средой под высоким давлением, а с другой стороны заполненные жидкостью или газовой средой низкого давления. Внутри шарового кольца-дебаланса шара-индуктора с зазором установлена рама планетарного устройства с горизонтальной осью вращения, закрепленной на платформе, в центральной части рамы планетарного устройства размещена дополнительная шаровая рабочая камера, внутри которой с зазором установлен шар-эксцентрик, заполненный газом или тяжелой жидкой средой, при этом на внутренних поверхностях шарового кольца-дебаланса и дополнительной шаровой рабочей камеры размещены не менее двух неподвижно закрепленных радиальных лопаток, причем по окружности в радиальной плоскости рамы планетарного устройства установлены не менее двух подвижных радиальных лопаток, в каждой из которых один конец установлен с возможностью взаимодействия с поверхностью шара-эксцентрика, а другой с внутренней поверхностью шарового кольца-дебаланса. По окружности наружной поверхности шара-эксцентрика размещены не менее двух подвижных штанг-ориентации, установленных с возможностью взаимодействия с внутренней поверхностью до- полнительной шаровой рабочей камеры рамы планетарного устройства, при этом на окружности в радиальной плоскости рамы планетарного устройства выполнено не менее двух вспомогательных рабочих камер, каждая из которых образована двумя смежными подвижными радиальными лопатками, установленными с возможностью перемещения в радиальной плоскости между внутренней поверхностью шарового кольца-дебаланса и наружной поверхностью шара-эксцентрика, причем каждая вспомогательная рабочая камера выполнена в виде внешней рабочей полости, образованной двумя смежными подвижными радиальными лопатками и внутренней поверхностью шарового кольца-дебаланса, и внутренней рабочей полости, образованной двумя смежными подвижными радиальными лопатками и наружной поверхностью шара-эксцентрика, которое соединены между собой каналами связи, при этом внешние рабочие полости, симметрично расположенные относительно оси вращения двух шаров-индукторов, попарно соединены между собой каналами МГД-генератора и заполнены электропроводящей жидкостью (жидкостью или газом). На каждом шаре-индукторе установлены пружины-противодавления для уравновешивания центробежных сил, элементы электромагнитной системы, электрически связанной с внешним источником электроэнергии, размещенные на шаровом кольце-дебалансе, на раме планетарного устройства, на подвижных радиальных лопатках и на шаре-эксцентрике для перемещения шара-эксцентрика и шарового кольца-дебаланса под действием вращающегося магнитного поля относительно рамы планетарного устройства.
В вертикальной плоскости могут быть установлены колонки и платформы с не менее двумя шарами-индукторами, установленными с возможностью вертикального перемещения по колонкам посредством гидроусилителя вертикального перемещения, кинематически связанного с платформой. Шаровая камера высокого давления каждого шара-индуктора кинематически связанная с платформой и гидроусилителем горизонтального перемещения, может быть установлена с возможностью перемещения, причем оба гидроусилителя соединены через систему управления с источником подачи жидкости под высоким давлением.
На верхней и нижней сторонах относительно каждой шаровой камеры высокого давления могут быть установлены с возможностью взаимодействия с последней роликовые платформы.
На внутренней поверхности по окружности в радиальной плоскости шаровой камеры высокого давления могут быть установлены с возможностью перемещения не менее двух радиальных лопаток с шаровыми колесами-движения, образующие рабочие секции, кинематически связанные через шаровые колеса-движения с наружной поверхностью шарового кольца-дебаланса, при этом на каждой радиальной лопатке, установленной с возможностью возвратно-поступательного перемещения, размещены пружины-противодавления, сопряженные с внутренней поверхностью шаровой камеры высокого давления.
На концах каждой подвижной радиальной лопатки могут быть установлены шаровые колеса-движения и пружины-проти- водавления, сопряженные с рамой планетарного устройства.
В ГИЭ электромагнитная система, электрически связанная с внешним источником электроэнергии, может включать установленные по окружности в радиальной плоскости, установленные на шаре-эксцент- рике электромагниты с обмотками управления с направленными одноименными магнитными полюсами к наружной поверхности шара-эксцентрика, а и установленные по окружности на внутренней поверхности рамы планетарного устройства электромагниты вращающегося магнитного поля с многофазными обмотками управления. По внутренней поверхности соосно с электромагнитами для создания вращающегося магнитного поля в радиальной плоскости шарового кольца-дебаланса могут быть установлены электромагниты с обмотками управления с направленными одноименными магнитными полюсами по окружности к внутренней поверхности шарового кольца-дебаланса, а и на каждой подвижной радиальной лопатке установлены электромагниты линейного перемещения с обмотками управления, при этом якорь электромагнита линейного перемещения установлен соосно подвижной радиальной лопатке, а статор с обмотками управления размещен на раме планетарного устройства.
В ГИЭ наружная поверхность шара-эксцентрика и рабочие камеры с каналами МГД-генератора внутри могут быть покрыты электроизоляционными прокладками.
В ГИЭ на одном конце каждой подвижной штанги-ориентации установлена пружина-противодавления, сопряженная с поверхностью шара-эксцентрика, а на другом конце шаровые колеса-движения, выполненные с возможностью взаимодейст- вия с внутренней поверхностью дополнительной шаровой рабочей камеры планетарного устройства.
В ГИЭ рабочие секции шаровой камеры высокого давления, размещенные с одной стороны относительно вертикальной плоскости, проходящей по оси симметрии камеры, заполнены газом подаваемого по каналам связи от внешнего источника подачи газа под высоким давлением.
В ГИЭ внешние рабочие полости, расположенные в верхней половине первого шара-индуктора, попарно соединены каналами МГД-генератора с внешними рабочими полостями, размещенными в нижней половине второго шара-индуктора, а внешние рабочие полости, расположенные в нижней половине первого шара-индуктора, попарно соединены каналами МГД-генератора с внешними рабочими полостями, расположенными в верхней половине второго шара-индуктора.
В ГИЭ замкнутый объем камеры высокого давления с рабочими секциями и каналами связи, а и гладкая внешняя поверхность шарового кольца-дебаланса обеспечивают минимальное использование жидкости (газа) высокого давления, при этом осуществляется обратная связь источника энергии по каналам связи рабочих секций с жидкостью (газом) низкого давления. Шар-индуктор содержит шаровое кольцо-дебаланса, шар-эксцентрик, размещенный в раме планетарного устройства, обеспечивает управление движущимся центром масс шара-индуктора как снаружи, так и изнутри. Шар-индуктор с осью вращения, размещенной параллельно горизонтальной плоскости и с возможностью перемещения в вертикальной плоскости, под давлением шара-индуктора, под действием гравитационного поля Земли давит на подвижные его внутренние части и обеспечивает дополнительное получение энергии. Система пружин-противодавления является накопителем энергии центробежных сил, возникающих при вращательном движении шара-индуктора. Магнитная система обеспечивает управление движущимся центром масс изнутри шара-индуктора, т. е. перемещением шара-экцентрика и шарового кольца-дебаланса относительно рамы планетарного устройства, при этом управление изнутри обеспечивает получение энергии: не компенсации центробежных сил, а использование центробежных сил, при этом магнитная система позволяет осуществлять положительную обратную связь по току между потребителем и обмотками управления магнитной системы, т.е. токи потребителя протекают от ГИЭ через обмотки магнитной системы на потребитель электроэнергии. Источник жидкости высокого давления через каналы связи и рабочие секции шаровой камеры высокого давления и гидроусилители перемещения в горизонтальной и вертикальной плоскостях шара-индуктора с шаровой камерой высокого давления обеспечивают управление шаром-индуктором ГИЭ снаружи, а жидкость в рабочих секциях шаровой камеры высокого давления снижает падение давления между внешней поверхностью шарового кольца-дебаланса и шаровыми колесами-движения радиальных лопаток шаровой камеры высокого давления.
Управление центробежными силами внутри шара-индуктора обеспечивает возможность строить спаренные варианты ГИЭ, в которых компенсация центробежных сил осуществляется при их одновременной работе направленных их сил в противофазе, с гибкой обратной связью друг с другом.
Энштейн теоретически рассчитал и экспериментально доказал, что энергия гравитационного поля Зели эквивалентна энергии центробежных сил, возникающих при вращении тел, и изменяется по одному закону, что обеспечивает с помощью электропроводящих жидкостей, протекающих в магнитном поле под давлением центробежных сил, получать электроэнергию большой мощности.

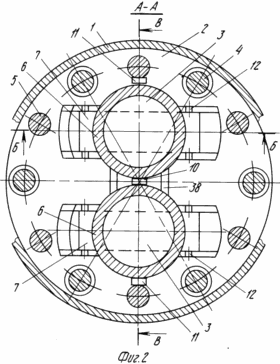

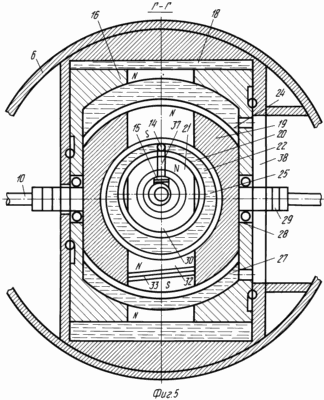

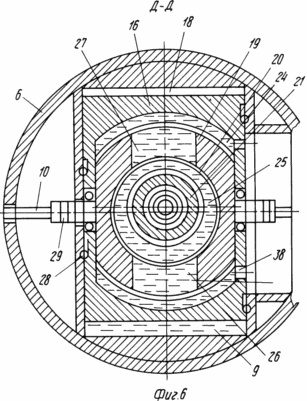

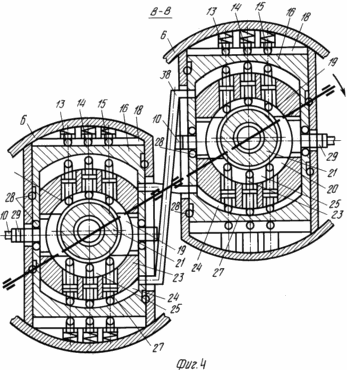

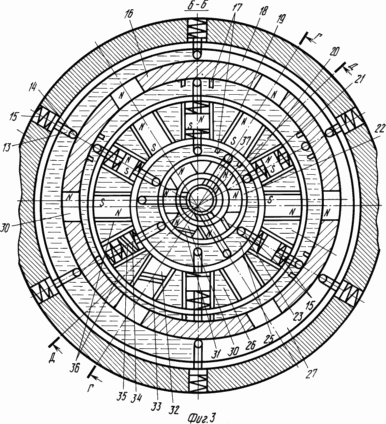

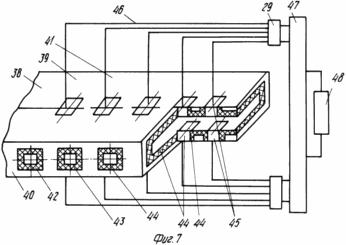

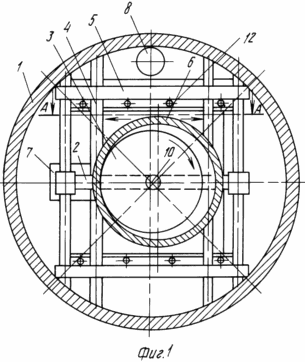

На фиг. 1 показан гравитационный источник энергии, вид сбоку; на фиг. 2 сечение А-А на фиг. 1; на фиг. 3 сечение Б-Б на фиг. 2; на фиг. 4 сечение В-В на фиг. 2; на фиг. 5 сечение Г-Г на фиг. 3; на фиг. 6 сечение Д-Д на фиг. 3; на фиг. 7 полая спица, выполненная в виде канала МГД-генератора.
 |  |
 |  |
 |  |
 | Гравитационный источник энергии (фиг. 1-8) содержит раму 1, на которой установлены платформа 2 с размещенным на ней ротором, выполненным в виде не менее двух шаров-индукторов 3, с возможностью перемещения в вертикальной плоскости по вертикально установленным на раме 1 колонкам 4 посредством гидроусилителей 5 вертикального перемещения, кинематически связанных с платформой 2, при этом каждый шар-индуктор 3 установлен внутри шаровой камеры 6 высокого давления эксцентрично последней с зазором, с возможностью перемещения в горизонтальной плоскости посредством гидроусилителей 7 горизонтального перемещения, кинематически связанных с ними. Гидроусилители 5 и 7 гидравлически связаны с источником 8 энергии жидкости 9 высокого давления и имеют систему управления нагнетания жидкости. |
Шары-индукторы (не менее двух) связаны между собой одной осью 10 вращения, размещенной в подшипнике 11, и установлены с возможностью перемещения в вертикальной плоскости и вращения вокруг оси 10 вращения относительно друг друга в пределах одного оборота. Для снижения усилия гидроусилителей 7 горизонтального перемещения при перемещении каждой шаровой камеры 6 высокого давления в горизонтальной плоскости на верхней и нижней сторонах относительно каждой шаровой камеры высокого давления установлены с возможностью взаимодействия с последней роликовые платформы 12. Внутри каждой шаровой камеры 6 высокого давления размещены с возможностью возвратно-поступательного перемещения радиального лопатки 13 с шаровыми колесами-движения 14, при этом на радиальных лопатках 13 размещены пружины-противодавления 15, сопряженные с внутренней поверхностью шаровой камеры 6 высокого давления. Пружины-противодавления 15 рассчитываются на усилие сжатия пружин для работы устройства в колебательном режиме, т.е. компенсации центробежной силы, возникающей при вращательном движении шара-индуктора 3. Радиальные лопатки 13, контактируемые через шаровые колеса-движения 14 с наружной поверхностью шарового кольца-дебаланса 16, на внутренней поверхности которого размещены не менее двух неподвижно закрепленных радиальных лопаток 17, образуют между наружной поверхностью шарового кольца-дебаланса 16 шара-индуктора 3 и внутренней поверхностью шаровой камеры 6 высокого давления рабочие секции 18, размещенные с одной стороны относительно вертикальной плоскости, проходящей по оси симметрии шаровой камеры 6 высокого давления, и заполненные жидкостью 9 или газовой средой под высоким давлением, а с другой стороны заполненные жидкостью 9 или газовой средой низкого давления. Внутри шарового кольца-дебаланса 16 шара-индуктора 3 с зазором установлена рама планетарного устройства 19 с горизонтальной осью вращения 10, закрепленной на платформе 2. В центральной части рамы планетарного устройства 19 размещена дополнительная шаровая рабочая камера 20, внутри которой с зазором установлен шар-эксцентрик 21, заполненный газом или тяжелой жидкой средой. На внутренней поверхности дополнительной шаровой рабочей камеры 20 размещены не менее двух неподвижно закрепленных радиальных лопаток 17. На окружности в радиальной плоскости рамы планетарного устройства 19 выполнено не менее двух вспомогательных рабочих камер 22, каждая из которых образована двумя смежными подвижными радиальными лопатками 23, установленными с возможностью перемещения в радиальной плоскости между внутренней поверхностью шарового кольца-дебаланса 16 и наружной поверхностью шара-эксцентрика 21, причем каждая вспомогательная рабочая камера 22 выполнена в виде внешней рабочей полости 24, образованной двумя смежными подвижными радиальными лопатками 23 и внутренней поверхностью шарового кольца-дебаланса 16, и внутренней рабочей полости 25, образованной двумя смежными подвижными радиальными лопатками 23 и наружной поверхностью шара-эксцентрика 21, которые соединены между собой каналами 26 связи. Подвижные радиальные лопатки 23, установленные в одной радиальной плоскости и расположенные симметрично относительно оси 10 вращения, попарно кинематически связаны между собой через наружную поверхность шара-эксцентрика 21.
Вспомогательные рабочие камеры 22 с внешними и внутренними рабочими полостями 24 и 25 и внутренняя полость дополнительной шаровой рабочей камеры 20 с каналами 26 связи заполнены электропроводящий жидкостью 27 (или жидкостью 9, или газовой средой). На каждой подвижной радиальной лопатке 23 с двух сторон установлены пружины-противодавления 15, сопряженные с рамой планетарного устройства 19. На оси 10 вращения шара-индуктора 3 между внутренней поверхностью шарового кольца-дебаланса 16 и внешней поверхностью рамы планетарного устройства 19 размещены упорные подшипники 28 и коллекторы 29 для подвода электроэнергии к потребителям шара-индуктора 3. Шар-индуктор, содержащий электромагнитную систему, электрически связанную с внешним источником 8 электроэнергии, включает установленные по окружности в радиальной плоскости на шаре-эксцентрике электромагниты 30 с обмотками 31 управления с направленными одноименными магнитными полюсами к наружной поверхности шара-эксцентрика 21, установленные по окружности на внутренней поверхности рамы планетарного устройства 19 электромагниты 32 вращающегося магнитного поля с многофазными обмотками 33 управления и по внутренней поверхности соосно с электромагнитами для создания вращающегося магнитного поля в радиальной плоскости шарового кольца-дебаланса 16 установлены электромагниты 30 с обмотками 31 управления с направленными одноименными магнитными полюсами по окружности к внутренней поверхности шарового кольца-дебаланса 16. На каждой подвижной радиальной лопатке 23 установлены электромагниты 34 линейного перемещения с обмотками 35 управления, при этом якорь электромагнита линейного перемещения установлен соосно подвижной радиальной лопатке 23, а статор с обмотками управления размещен на раме планетарного устройства 19. Дополнительная шаровая рабочая камера 20, вспомогательная рабочая камера 22 внутри и шар-эксцентрик 21, подвижные радиальные лопатки 23 снаружи покрыты электроизоляционными прокладками 36. По окружности наружной поверхности шара-эксцентрика 21 размещены не менее трех подвижных штанг-ориентации 37, установленных с возможностью взаимодействия с внутренней поверхностью дополнительной шаровой рабочей камеры 20 рамы планетарного устройства 19, при этом на подвижных штангах-ориентации 37 установлены пружины-противодавления 15, сопряженные с наружной поверхностью шара-эксцентрика 21. На концах штан-гориентации 37 установлены шаровые колеса-движения 14, расположенные между неподвижно закрепленных радиальных лопаток 17 на внутренней поверхности дополнительной шаровой рабочей камеры 20. Штанги-ориентации 37 исключают разворот по кругу шара-эксцентрика 21 относительно внутренней поверхности дополнительной шаровой рабочей камеры 20. Внешние рабочие полости 24 вспомогательных рабочих камер 22, симметрично расположенные относительно оси 10 вращения двух шаров-индукторов 3, попарно соединены между собой каналами МГД-генератора 38, заполненными электропроводящей жидкостью 27 (жидкостью или газовой средой), при этом внешние рабочие полости 24, расположенные в верхней половине первого шара-индуктора 3, попарно соединены каналами МГД-генератора 38 с внешними рабочими полостями 24, размещенными в нижней половине второго шара-индуктора 3, а внешние рабочие полости 24, расположенные в нижней половине первого шара-индуктора 3, попарно соединены каналами МГД-генератора 38 с внешними рабочими полостями 24, расположенными в верхней половине второго шара-индуктора 3. Верхние и нижние рабочие полости 24 могут смещаться относительно друг друга на угол 180о при развороте шаров-индукторов 3 вокруг оси 10 вращения. Внутри каналов МГД-генератора 38 размещены полые спицы 39 (фиг. 7), попарно соединяющие внешние рабочие полости 24 двух шаров-индукторов 3. В стенках 40 и 41 полой спицы 39 выполнены перфорированные окна 42, электромагниты 43, магнитное поле которых перпендикулярно спице 39, по прямой соединяющей соседние электроды, установлены на противоположных стенках 40 в перфорированных окнах 42, снабженных изоляционными прокладками 44, а электроды 45 установлены в окнах 42, снабженных изоляционными прокладками 44, на противоположных стенках 41 полой спицы 39, заполненной электропроводящей жидкостью 27. Электроды 45 посредством проводов 46 через коллекторы 29 соединены с выпрямителем 47, к которому подключены потребители 48 электроэнергии. Шары-индукторы 3 устанавливаются на оси 10 вращения, с возможностью перемещения по кругу относительно друг друга в пределах 180о(одного оборота).
Перемещение двух шаров-индукторов 3 относительно друг друга по кругу вокруг оси 10 вращения предусмотрено для установки их работы в противофазе, т. е. для максимальной компенсации центробежных сил друг друга, возникающих при их вращательном движении.
Смещение шаров-индукторов 3 на угол в пределах 180о осуществляется в процессе настойки гравитационного источника энергии. После настройки ГИЭ шары-индукторы 3 жестко стопорятся относительно друг друга. Для приведения во вращательное движение спаренных шаров-индукторов 3 возможно вместо жидкости 9 высокого давления использовать газ высокого давления. Источник 8 энергии с системой управления показан на фиг. 8, (в виде блок-схемы) который включает источник 49 электроэнергии, системы автоматического управления 50 накопителями 51 жидкости 9 высокого давления.
В источнике 8 энергии размещены гидронасосы (пневмонасосы) для создания высокого давления жидкости и система автоматического управления запитки электромагнитной системы управления шара-индуктора 3, и гидроусилителей 5 и 7, которые запитываются от источника электроэнергии.
В основу работы гравитационного источника энергии заложено использование энергии центробежных сил вращающихся спаренных (двух) шаров-индукторов 3 и энергии гравитационного поля Земли, связанных друг с другом каналами МГД-генератора с электропроводящей жидкостью 27 и работающих в противофазе (со сдвигом по кругу относительно друг друга) друг с другом, а для управления используется энергия магнитных полей, давление жидкостей, газов и вес шара-индуктора. Возможная работа ГИЭ не только с электропроводящей жидкостью 27, но и гидрожидкостью, газом, с водой.
Предлагаемый гравитационный источник энергии (ГИЭ) может использоваться в энергетике, в других отраслях народного хозяйства: в космонавтике, авиастроении, в транспортных средствах, т.е. во всех движущихся объектах, обеспечивая экологически чистый источник энергии с высоким КПД. Использование гравитационного поля Земли и других планет раскрывает перспективы получения вечного источника энергии, не требующего сжигания топлива. ГИЭ может использоваться для приведения во вращательное движение имеющихся генераторов на тепловых, атомных и гидроэлектростанциях.
В основу разработки ГИЭ взято такое давление природы, как движение и вращение планеты Земля в солнечной системе, имеющей смещенный постоянно движущийся центр масс. На этом явлении природы созданы вращающиеся объекты, и имеющие искусственно созданный движущийся центр масс, за счет энергии падения тел, под действием гравитационного поля Земли, использования энергии высоких давлений жидкостей и газов, под действием центробежных сил, использования энергии магнитного поля, так как при протекании тока в потребителе создается магнитное поле. Имеющаяся положительная обратная связь по току ГИЭ, т. е. обмотки управления электромагнитов запитываются от источника энергии с потребителем, дает возможность компенсировать центробежные силы внутри шара-индуктора. Установленные пружины-противодавления являются накопителями энергии центробежных сил, возникающих при вращательном движении ГИЭ, которые рассчитываются на работу в колебательном режиме и обеспечивают движение шара-индуктора по внутренней круговой поверхности, исключая заклинивание, т.е. пружины-противодавления обеспечивают изменение силы по линейной характеристике. С помощью жидкостей высокого давления под действием центробежных сил преобразуется энергия ускоренного движения внутренних частей объекта от его центра, а и снимается трение. Центробежные силы, возникающие при вращательном движении объекта, во много раз превышают силы тяготения Земли, т. е. они обладают огромной энергией. Решение вопроса компенсации центробежных сил дает возможность управления внутренними частями объекта с минимальными затратами энергии на управление. Предложенные конструкции дают огромные перспективы в развитии науки и техники. Простейшие их конструкции дают возможность в кратчайшие сроки решить проблемы энергетики страны с минимальными затратами и миллиардными прибылями, вывести Россию в передовую страну мира, освободить человечество от тяжелого труда, решить проблемы экологии. Используя движущийся центр масс в объекте можно летать в космос, т. е. на базе законов небесной механики, открытых три века назад И.Ньютоном, открываются неограниченные возможности человечеству в развитии науки и техники.
Гравитационный источник энергии (ГИЭ) (фиг. 1-8) работает следующим образом.
На раме 1 (фиг. 1) посредством гидроусилителей 5 вертикального перемещения, кинематически связанных с платформой 2, работающих от внешнего источника 8 энергии, и под действием собственного веса платформа 2 с установленными на ней спаренными шарами-индукторами 3, приведенными в постоянное вращательное движение с помощью магнитной системы управления и подачи жидкости 9 (газа) высокого давления в секции 18 шаровой камеры 6 высокого давления, запитываемых в источнике 8 энергии, через систему 50 автоматического управления от источника 49 электроэнергии, по вертикально установленным на раме 1 колонкам 4 перемещается вниз. Шаровые камеры 6 высокого давления посредством гидроусилителей 7 горизонтального перемещения, работающих от внешнего источника 8 энергии и кинематически связанных с ними, перемещаются в горизонтальной плоскости на роликовой платформе 12.
При перемещении в вертикальной плоскости платформа 2 с приведенными во вращательное движение вокруг собственной оси 10 вращения от внешнего источника 8 энергии спаренными шарами-индукторами 3 своим весом и под действием гидроусилителей 5 вертикального перемещения, давят в каждом шаре-индукторе 3 через шаровое кольцо-дебаланса 16 и кинематически связанные с ним на шаровые колеса-движения 14 радиальных лопаток 13, перемещая их. Радиальные лопатки 13 давят на пружины-противодавления 15, сопряженные с внутренней поверхностью шаровой камеры 6 высокого давления, сжимая их. Жидкость 9 высокого давления закачивается по каналам связи от внешнего источника 8 энергии в часть рабочих секций 18 шаровой камеры 6 высокого давления, расположенных по одну сторону вертикальной плоскости, под высоким давлением жидкости 9 и силы пружин-противодавления 15, поднимает шаровое кольцо-дебаланса 16 вверх. Шаровое кольцо-дебаланса 16 своей внутренней поверхностью взаимодействующее с шаровыми колесами-движения 14, которые установлены на подвижные радиальные лопатки 23, давит на шаровые колеса-движения 14 нижних подвижных радиальных лопаток 23, размещенных ниже оси 10 вращения шара-индуктора 3, перемещая их вверх. Пружины-противодавления 15, установленные в верхней части подвижной радиальной лопатки 23, сжимаются, а расположенные пружины-противодавления 15 в нижней части подвижной радиальной лопатки 23, разжимают. Подвижные радиальные лопатки 23, перемещаясь вверх внутри дополнительной шаровой рабочей камеры 20, давят через шаровые колеса-движения 14, взаимодействующие с наружной поверхностью шара-эксцентрика 21, перемещают его вверх. Шар-эксцентрик 21, перемещаясь вверх на большую половину относительно оси 10 вращения шара-индуктора 3, под действием центробежной силы давит через шаровые колеса-движения 14, взаимодействующие с наружной поверхностью шара-эксцентрика 21, на верхние подвижные радиальные лопатки 23, размещенные выше оси 10 вращения шара-индуктора 3, перемещая их вверх. Пружины-противодавления 15, установленные в верхней части подвижной радиальной лопатки 23, под действием центробежной силы шара-эксцентрика 21, сжимаются, а пружины-противодавления 15, расположенные в нижней части подвижной радиальной лопатки 23, разжимаются.
Верхние подвижные радиальные лопатки 23, перемещаясь вверх, давят шаровыми колесами-движения 14 на внутреннюю поверхность шарового кольца-дебаланса 16, перемещая его вверх. Так как в части верхних рабочих секций 18 высокое давление жидкости 9 отсутствует, то усилие подъема шарового кольца-дебаланса 16 уменьшается. Одновременно от внешнего источника 8 электроэнергии, через коллекторы 29 запитываются электромагниты 30 с обмотками управления 31, электромагниты 32 вращающегося магнитного поля с многофазными обмотками 33 управления, электромагниты 30 с обмотками 31 управления или электромагниты 32 вращающегося магнитного поля с многофазными обмотками 33 управления, установленные на внутренней поверхности шарового кольца-дебаланса 16, электромагниты 34 линейного перемещения с обмотками 35 управления. Под действием силы магнитного поля электромагнитов 30, 32 и 34 шар-эксцентрик 21 и шаровое кольцо-дебаланса 16 относительно оси 10 вращения шара-индуктора 3 перемещаются вверх. При перемещении вверх шара-эксцентрика 21 под действием центробежной силы, при вращательном движении первого шара-индуктора 3, внутри дополнительной шаровой рабочей камеры 20 электропроводящая жидкость 27 из внутренних рабочих полостей 25, вспомогательных рабочих камер 22 верхней половины дополнительной шаровой рабочей камеры 20 под высоким давлением перемещается вверх по каналу 26 связи во внешние рабочие полости 24 вспомогательных рабочих камер 22. Из внешних рабочих полостей 24 верхней половины первого шара-индуктора 3, через каналы МГД-генератора 38 электропроводящая жидкость 27 под высоким давлением перемещается через внешние рабочие полости 24, каналы 26 связи во внутренние рабочие полости 25 нижней половины второго шара-индуктора 3. Во внутренней рабочей полости 25 второго шара-индуктора 3 электропроводящая жидкость 27 давит в дополнительной шаровой рабочей камере 20 на шар-эксцентрик 21, поднимая его вверх. Одновременно, при перемещении вверх шара-эксцентрика 21 под действием центробежной силы, при вращательном движении второго шара-индуктора 3, электропроводящая жидкость 27 из внутренних рабочих полостей 25 вспомогательных рабочих камер 22 верхней половины дополнительной шаровой рабочей камеры 20 под высоким давлением перемещается вверх по каналам 26 связи во внешние рабочие полости 24 вспомогательных рабочих камер 22. Из внешних рабочих полостей 24 верхней половины второго шара-индуктора 3, через каналы МГД-генератора 38 электропроводящая жидкость 27 под высоким давлением перемещается через внешние рабочие полости 24 и каналы 26 связи во внутренние рабочие полости 25 нижней половины первого шара-индуктора 3, давит на шар-эксцентрик 21, компенсируя его центробежную силу, и так цикл повторяется.
Электропроводящая жидкость 27 под давлением из одной внешней рабочей полости 24 первого шара-индуктора 3 по пустотелым спицам 39 каналов МГД-генератора 38 перемещается в спаренную внешнюю рабочую полость 24 второго шара-индуктора 3 и одновременно во внешней рабочей полости 24 давит на внутреннюю поверхность шарового кольца-дебаланса 16, смещая его вверх относительно оси 10 вращения. Перемещаясь относительно оси 10 вращения, шаровое кольцо-дебаланса 16, кинематически связанное через неподвижные радиальные лопатки 17 с шаровыми колесами-движение 14 подвижных радиальных лопаток 23, попарно связанные между собой подвижные радиальные лопатки 23 с якорями электромагнитов 34 линейного перемещения, шар-эксцентрик 21, который кинематически связан через подвижные штанги-ориентации 37, исключающие разворот его по кругу относительно дополнительной шаровой рабочей камеры 20, электропроводящая жидкость 27 во внутренних рабочих полостях 25 и в дополнительной шаровой рабочей камере 20, а и во внешних рабочих полостях 24 вызывает возникновение момента весового дебаланса. Под действием момента весового дебаланса шары-индукторы 3 приводятся во вращательное движение. При вращении спаренных шаров-индукторов 3 вокруг собственной оси 10 вращения, шаровые колеса-движения 14 с подвижными радиальными лопатками 23, кинематически связанными с шаровыми кольцом-дебаланса 16, двигаясь на шаровых колесах-движения 14 и радиальных лопатках 13 внутри шаровой камеры 6 высокого давления, переходят из зоны высокого давления жидкости 9 высокого давления, в зону низкого давления, находящуюся в верхней части спаренных шаров-индукторов 3, перемещаясь относительно оси 10 вращения, создают постоянно движущийся центр масс, под действием которого шары-индукторы 3 постоянно вращаются. Электропроводящая жидкость 27 под высоким давлением из внешней рабочей камеры 24 верхней половины первого шара-индуктора 3 через полые спицы 39 каналов МГД-генератора 38 выталкивается в аналогичные внешние рабочие полости 24, расположенные симметрично относительно оси 10 вращения в нижней половине второго шара-индуктора 3, а электропроводящая жидкость 27 под высоким давлением из внешних рабочих полостей 24 верхней половины шара-индуктора 3 через полые спицы 39 каналов МГД-генератора 38 выталкивается в аналогичные внешние рабочие полости 24, расположенные симметрично относительно оси 10 вращения в нижней половине первого шара-индуктора 3. При развороте спаренных шаров-индукторов 3 вокруг собственной оси 10 вращения на 180оспаренные внешние рабочие полости 24 вспомогательных рабочих камер 22 меняются местами, происходит перераспределение электропроводящей жидкости 27 во внешних рабочих полостях 24.
После того как симметрично расположенные вспомогательные рабочие камеры 22 поменяются местами, электропроводящая жидкость 27 в полых спицах 39, соединяющих внешние рабочие полости 24 вспомогательных рабочих камер 22 спаренных шаров-индукторов 3, движется в противоположном направлении относительно стенок 40 и 41 полых спиц 39, через сосредоточенное магнитное поле постоянных электромагнитов 43, закрепленных в окнах 42, причем окна 42 и спицы 39 внутри изолированы электроизоляционными прокладками 44, вызывают возникновение переменного электрического напряжения на электродах 45, которое передается по проводам 46 через коллекторы 29 на выпрямитель 47, а последний передает выпрямленный ток потребителю 48 электроэнергии.
Кинематически связанный с осью 10 вращения каждого шара-индуктора 3 генератор электрического тока под действием вращающегося момента шара-индуктора 3 и вырабатывает электрическое напряжение, которое по проводам передается на потребители электроэнергии.
ФОРМУЛА ИЗОБРЕТЕНИЯ
1. ГРАВИТАЦИОННЫЙ ИСТОЧНИК ЭНЕРГИИ, содержащий ротор, по окружности внутренней поверхности которого размещены рабочие камеры, в каждой из которой установлена перегородка, герметично разделяющая рабочую камеру на наружную и внутренние полости, последние попарно соединены между собой полыми спицами, выполненными в виде каналов МГД-генератора, при этом спицы и сообщенные с ними полости заполнены электропроводящей жидкостью, отличающийся тем, что он снабжен электромагнитной системой управления, рамой, на которой установлена с возможностью перемещения в вертикальной плоскости платформа с размещенным на ней ротором, выполненным в виде не менее двух шаров-индукторов, связанных между собой одной осью вращения и установленных с возможностью перемещения в вертикальной плоскости и вращения вокруг оси относительно друг к другу в пределах одного оборота, при этом каждый шар-индуктор установлен в шаровой камере высокого давления эксцентрично последней с зазором, в котором размещены с возможностью возвратно-поступательного перемещения радиальные лопатки с шаровыми колесами движения, образующие между наружной поверхностью шарового кольца дебаланса шара-индуктора и внутренней поверхностью шаровой камеры высокого давления рабочие секции, размещенные по одну сторону вертикальной плоскости, проходящей по оси симметрии шаровой камеры высокого давления, и заполненные жидкостью или газовой средой под высоким давлением, а с другой стороны заполненные жидкостью или газовой средой низкого давления, внутри шарового кольца-дебаланса шара-индуктора с зазором установлена рама планетарного устройства с горизонтальной осью вращения, закрепленной на платформе, в центральной части рамы планетарного устройства размещена дополнительная шаровая рабочая камера, в которой с зазором установлен шар-эксцентрик, заполненный газом или тяжелой жидкой средой, при этом на внутренних поверхностях шарового кольца-дебаланса и дополнительной шаровой рабочей камеры размещено не менее двух неподвижно закрепленных радиальных лопаток, причем по окружности в радиальной плоскости рамы планетарного устройства установлено не менее двух подвижных радиальных лопаток, в каждой из которых один конец установлен с возможностью взаимодействия с поверхностью шара-эксцентрика, а другой - с внутренней поверхностью шарового кольца-дебаланса, по окружности наружной поверхности шара-эксцентрика размещено не менее трех подвижных штанг ориентации, установленных с возможностью взаимодействия с внутренней поверхностью дополнительной шаровой рабочей камеры рамы планетарного устройства, при этом на окружности в радиальной плоскости рамы планетарного устройства выполнено не менее двух вспомогательных рабочих камер, каждая из которых образована двумя смежными подвижными радиальными лопатками, установленными с возможностью перемещения в радиальной плоскости между внутренней поверхностью шарового кольца-дебаланса и наружной поверхностью шара-эксцентрика, причем каждая вспомогательная рабочая камера выполнена в виде внешней рабочей полости, образованной двумя смежными подвижными радиальными лопатками и внутренней поверхностью шарового кольца-дебаланса, и внутренней рабочей полости, образованной двумя смежными подвижными радиальными лопатками и наружной поверхностью шара-эксцентрика, которые соединены между собой каналами связи, при этом внешние рабочие полости, симметрично расположенные относительно оси вращения двух шаров-индукторов, попарно соединены между собой каналами МГД-генератора и заполнены электропроводящей жидкостью или газом, на каждом шаре-индукторе установлены пружины противодавления для уравновешивания центробежных сил, элементы электромагнитной системы, электрически связанной с внешним источником электроэнергии, размещенные на шаровом кольце-дебалансе, на раме планетарного устройства, на подвижных радиальных лопатках и на шаре-эксцентрике для перемещения шара-эксцентрика и шарового кольца-дебаланса под действием вращающегося магнитного поля относительно рамы планетарного устройства.
2. Источник энергии по п.1, отличающийся тем, что он снабжен гидроусилителями вертикального и горизонтального перемещения, соединенными через электромагнитную систему с внешним источником подачи жидкости под высоким давлением, на раме в вертикальной плоскости установлены колонки и платформа с не менее чем двумя шарами-индукторами, установленными с возможностью вертикального перемещения по колонкам посредством гидросистемы вертикального перемещения, кинематически связанной с платформой, а шаровая камера высокого давления каждого шара-индуктора установлена с возможностью перемещения, кинематически связанная с платформой и гидроусилителем горизонтального перемещения.
3. Источник энергии по п.1, отличающийся тем, что он снабжен роликовыми платформами, установленными с возможностью взаимодействия с верхней и нижней сторонами каждой шаровой камеры высокого давления.
4. Источник энергии по п.1, отличающийся тем, что на внутренней поверхности по окружности в радиальной плоскости шаровой камеры высокого давления установлены с возможностью перемещения не менее двух радиальных лопаток с шаровыми колесами движения, образующих рабочие секции, кинематически связанные через шаровые колеса движения с наружной поверхностью шарового кольца-дебаланса, при этом на каждой радиальной лопатке, установленной с возможностью перемещения, размещены пружины противодавления, сопряженные с внутренней поверхностью шаровой камеры высокого давления.
5. Источник энергии по п.1, отличающийся тем, что на концах каждой подвижной радиальной лопатки установлены шаровые колеса движения и пружины противодавления, сопряженные с рамой планетарного устройства.
6. Источник энергии по п.1, отличающийся тем, что электромагнитная система, электрически связанная с внешним источником электроэнергии, включает размещенные по окружности в радиальной плоскости, установленные на шаре-эксцентрике электромагниты с обмотками управления с направленными одноименными магнитными полюсами к наружной поверхности шара-эксцентрика, а и установленные по окружности на внутренней поверхности рамы планетарного устройства электромагниты вращающегося магнитного поля с многофазными обмотками управления и по внутренней поверхности соосно с электромагнитами для создания вращающегося магнитного поля в радиальной плоскости шарового кольца-дебаланса установлены электромагниты с обмотками управления с направленными одноименными магнитными полюсами по окружности к внутренней поверхности шарового кольца-дебаланса, а и на каждой подвижной радиальной лопатке установлены электромагниты линейного перемещения с обмотками управления, при этом якорь электромагнита линейного перемещения установлен соосно с подвижной радиальной лопаткой, а статор с обмотками управления размещен на раме планетарного устройства.
7. Источник энергии по п.1, отличающийся тем, что наружная поверхность шара-эксцентрика и рабочие камеры с каналами МГД-генератора внутри покрыты электроизоляционными прокладками.
8. Источник энергии по п.1, отличающийся тем, что на одном конце каждой подвижной штанги ориентации установлена пружина противодавления, сопряженная с поверхностью шара-эксцентрика, а на другом конце - шаровые колеса движения, выполненные с возможностью взаимодействия с внутренней поверхностью дополнительной шаровой рабочей камеры планетарного устройства.
9. Источник энергии по п.1, отличающийся тем, что рабочие секции шаровой камеры высокого давления, размещенные по одну сторону вертикальной плоскости, проходящей по оси симметрии камеры, заполнены газом, подаваемым по каналам связи от внешнего источника подачи газа под высоким давлением.
10. Источник энергии по п.1, отличающийся тем, что внешние рабочие полости, расположенные в верхней половине первого шара-индуктора, попарно соединены каналами МГД-генератора с внешними рабочими полостями, размещенными в нижней половине второго шара-индуктора, а внешние рабочие полости, расположенные в нижней половине первого шара-индуктора, попарно соединены каналами МГД-генератора с внешними рабочими полостями, расположенными в верхней половине второго шара-индуктора.
