ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2293876

УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ЭЛЕКТРОЭНЕРГИИ

Имя изобретателя: Ушаков Виктор Дмитриевич (RU); Глоба Василий Петрович (RU); Соловьёв Борис Александрович
Имя патентообладателя: Ушаков Виктор Дмитриевич (RU); Глоба Василий Петрович (RU); Соловьёв Борис Александрович
Адрес для переписки: 184256, Мурманская обл., г. Кировск, ул. Кирова, 36, кв.19, В.Д. Ушакову
Дата начала действия патента: 2004.04.01

Устройство предназначено для преобразования энергии воздушного потока по подземным выработкам и наземным трубопроводам в электрическую энергию. Устройство для получения электроэнергии содержит подземную выработку с расположенным в ней калорифером и турбогенератором первой ступени, расположенным на пути движения воздушного потока. Устройство имеет четыре турбогенератора первой ступени, причем воздушные потоки после их прохождения объединены в общий поток, подключенный к входу турбогенератора второй ступени. При этом для регулирования воздушного потока на входе в турбогенераторы установлены диафрагмы. Конструкция устройства позволяет с помощью заявленной двухступенчатой системы добиться выработки электроэнергии без потребления сырьевых ресурсов и экологически безопасно.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Устройство относится к области энергетики и предназначено для преобразования энергии воздушного потока по подземным выработкам и наземным трубопроводам в электрическую энергию.

Известно устройство для получения электроэнергии посредством использования воздушного потока, описанное в патенте США № 3936652, Кл. F 03 D 9/00, опубл. 03.02.1976. Генерирующая электрическую энергию энергоустановка смонтирована в горизонтальном участке на одном уровне с «подошвой» вертикального ствола и выполнена одноступенчатой, что приводит к неполному использованию энергии воздушного потока.

Задачей изобретения является повышение эффективности использования энергии воздушного потока и надежности работы. Указанный технический результат достигается за счет того, что устройство для получения электроэнергии содержит подземную выработку с расположенным в ней калорифером и турбогенератором первой ступени, расположенным по пути движения воздушного потока. Устройство имеет четыре турбогенератора первой ступени, причем воздушные потоки после их прохождения объединены в общий поток, подключенный к входу турбогенератора второй ступени. При этом для регулирования воздушного потока на входе в турбогенераторы установлены диафрагмы.

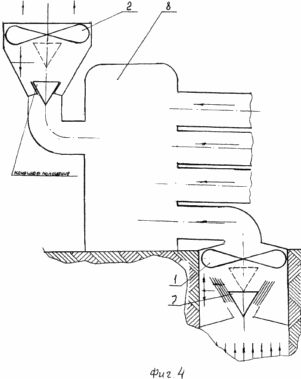

	Изобретение поясняется графическим материалом, где на фиг.1 схематично представлен общий вид устройства, на фиг.2 - вид А фиг.1, на фиг.3 - элемент I фиг.1, а на фиг.4 - общий вид устройства с ресивером и диафрагмами. Устройство содержит четыре турбогенератора 1 первой ступени и один турбогенератор 2 второй ступени, надземную выработку с расположенным в ней калорифером 3, при этом выработка выполнена из бетона 5 и снабжена теплоизоляцией 4 и футеровкой 6. На входе в турбогенераторы 1 и 2 установлены диафрагмы 7, а перед турбогенератором 2 установлен ресивер 8, сообщенный с выходами турбогенераторов 1.

УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ЭЛЕКТРОЭНЕРГИИ РАБОТАЕТ СЛЕДУЮЩИМ ОБРАЗОМ

Воздушные потоки в подземной выработке подогреваются калорифером 3 и, поднимаясь вверх, поступают в четыре турбогенератора 1 первой ступени, после которых по наземным трубопроводам подаются в ресивер 8, подключенный к турбогенератору 2 второй ступени. Скорость воздушного потока в каждом канале изменяется с помощью калорифера 3 и регулируется диафрагмами 7, совершающими строго вертикальные перемещения посредством винтовых механизмов (на фиг. не показаны). Наличие теплоизоляции 4 и футеровки 6 на бетоне 5, обеспечивающем гидроизоляцию, обеспечивает воздушный поток без влаги, тепловых потерь и ламинарность.

Диафрагмы 7 при необходимости могут перекрыть воздушные потоки. Энергетический потенциал воздушного потока путем объединения потоков, прошедших турбогенераторы 1 первой ступени, в общий поток турбогенератора 2 второй ступени приобретает параметры энергоемкости, аналогичные с потоком, поступающим в турбогенератор 1 первой ступени.

Двухступенчатость получения электроэнергии позволяет обеспечить непрерывность процесса во времени с повышенной эффективностью и экологическую безопасность.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Устройство для получения электроэнергии, содержащее подземную выработку с расположенным в ней калорифером и турбогенератором первой ступени, расположенным на пути движения воздушного потока, отличающееся тем, что устройство имеет дополнительно три турбогенератора, причем воздушные потоки после их прохождения объединены в общий поток, подключенный к входу турбогенератора второй ступени, при этом для регулирования воздушного потока на входе в турбогенераторы установлены диафрагмы.
