ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2111381
ВОЗДУШНО-ВАКУУМНАЯ ЭЛЕКТРОСТАНЦИЯ ДЛЯ ПРОИЗВОДСТВА ЭЛЕКТРОЭНЕРГИИ
Имя изобретателя: Даниленко Леонид Васильевич
Имя патентообладателя: Даниленко Леонид Васильевич
Дата начала действия патента: 1998.05.20
Воздушно-вакуумная электростанция предназначена для производства электроэнергии и может быть использована при отсутствии ветра. В вертикальной трубе, размещенной на опоре, установлены воздушная турбина, генератор электрического тока, трансформатор, теплонагревательные элементы для подогрева воздушного потока в трубе. Труба имеет высоту до 500 м. Опора трубы выполнена в виде помещения с двумя этажами. Помещение и труба изготовлены монолитными из железобетона.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Настоящая воздушно-вакуумная электростанция относится к области энергетики и может быть применена для производства электроэнергии промышленного тока при отсутствии ветра.
Известна мощная ветроэлектростанция для производства электрической энергии, содержащая вертикальную рабочую трубу и размещенную внутри трубы турбину с лопастями, установленную с генератором на вертикальном валу.
Однако такая ветроэлектростанция имеет недостаток в том, что для ее работы необходим постоянный по скорости напор ветра.
Технической задачей изобретения является получение электрической энергии при отсутствии ветра, сохранение экологии с одновременной экономией материальных денежных средств, трудовых ресурсов и земельных площадей под территорию станции.
Указанная задача достигается тем, что воздушно-вакуумная электростанциясодержит вертикальную трубу, установленную на опоре, размещенную в трубе воздушную турбину, генератора электрического тока, трансформатор, теплоэлектронагревательные элементы для подогрева воздушного потока в трубе, при этом труба имеет высоту до 500 м, опора трубы выполнена в виде помещения с двумя этажами, причем помещение и труба изготовлены монолитными из железобетона.
 |  |

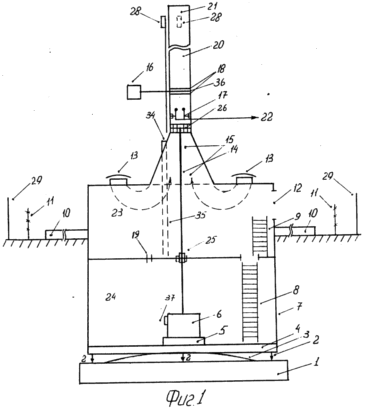

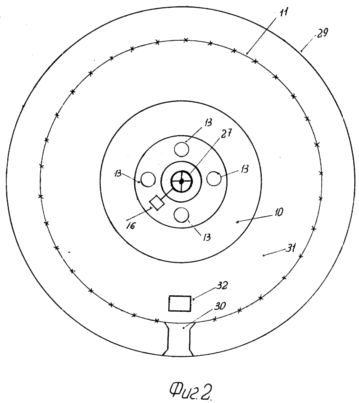

На фиг. 1 изображен общий вид электростанции; на фиг.2 - вид сверху на электростанцию.
Воздушно-вакуумная электростанция состоит из главного фундамента 1, амортизаторов 2 и 3, фундамента монолитного здания 4, железобетонной станины 5, генератора электрического тока 6, стен из железобетона по кругу 7, лестниц со ступенями для входа на второй и первый этажи станции 8 и 9, забетонированного по кругу здания участка земли 10, входной двери в здание станции 12, воздухозаборников 13, общего жесткого металлического рабочего вала воздушной турбины и генератора тока 14, "воронки" 15, автоматического механизма для управления движения затвором 16, электронагревателей (ТЭН) 17, направляющих затвора 18, трубы 20, внутренней полости трубы 21, токоподводящих проводов к ТЭН 22, второго этажа внутреннего помещения станции 23, первого этажа станции 24, узла вращения вала 25, воздушной турбины 26, лифтов 28, заградительной сетки 11, ворот и дверей для въезда и входа на территорию 30, территории станции 31, здания пульта управления работой станции 32, железобетонного забора 29, входа в шахту лифта 34, шахты для лифта 35, затвора 36, клемм 37, вентиляционного отверстия 19.
Работа воздушно-вакуумной электростанции заключается в том, что при полном выводе затвора 36 из полости трубы 20, и включения ТЭН 17 для подогрева воздуха и создания тяги у ее основания в пространстве "воронки" 15 создаются условия постоянного разряжения, куда через воздухозаборники 13 устремляется приемный атмосферный воздух. В полости трубы 20 происходит постоянное скоростное движение воздушного потока от ее основания до верхней части, из которой он уходит в окружающее пространство на высоте нескольких сотен метров от земли. Образовавшийся в полости трубы 20 воздушный поток вращает турбину 26 и общий рабочий вал 14, который в свою очередь вращает ротор генератора тока 6. На клеммах 37 генератора тока 6 появляется электрическое напряжение.
На пульте управления 32 соответствующие электроизмерительные приборы - датчики и индикаторы должны показывать номинальные значения скорости воздушного потока в верхней части воронки 15, скорости вращения воздушной турбины 26, оборотов ротора генератора тока 6 и напряжения на клеммах генератора тока 6. От клемм 37 электрическое напряжение от генератора тока 6 по проводам поступает к потребителю электроэнергии через местный трансформатор.
ТЭН 17 подогревает воздушный поток в трубе 20 до необходимой температуры, при которой воздушный поток в трубе 20 переходит в свое новое качество - вращение вокруг своей оси. При вращении воздушного потока вокруг своей оси по часовой стрелке он приобретает дополнительный мощный потенциал своей энергии за счет увеличения скорости воздушного потока, давление которого заставляет вращаться лопасти воздушной турбины 26 все с большей скоростью и силой.
После того как показания всех измерительных и индикаторных приборов на пульте управления будут соответствовать номинальным показаниям, к генератору тока 6 подключается нагрузка.
Применение на практике данного технического решения производства электроэнергии дает выгодный положительный эффект, и прежде всего в том, что есть возможность отказаться от потребления водных ресурсов, совсем уйти от практики затопления и получать электрическую энергию при отсутствии полезных площадей земли, ветра.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Воздушно-вакуумная электростанция для производства электроэнергии, содержащая вертикальную трубу, установленную на опоре, размещенную в трубе воздушную турбину, генератор электрического тока, трансформатор, теплоэлектронагревательные элементы для подогрева воздушного потока в трубе, при этом труба имеет высоту до 500 м, опора трубы выполнена в виде помещения с двумя этажами, причем помещение и труба изготовлены монолитными из железобетона.
Версия для печати
Дата публикации 31.10.2006гг
Created/Updated: 25.05.2018
