ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU1840408
ЭЛЕКТРОД НАКОПИТЕЛЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
Имя изобретателя: Иванов Александр Михайлович (RU); Богницкий Исаак Яковлевич (RU); Ефимов Сергей Евгеньевич (RU); Козлов Борис Михайлович (RU); Ларичева Валентина Алексеевна (RU); Чижевский Сергей Владимирович (RU); Фомин Андрей Владимирович
(RU)
Имя патентообладателя: ФГУП "Научно-производственное предприятие "Квант"
Адрес для переписки: 121626, Москва, 3-я Мытищенская ул.16,ФГУП НПО "Квант"
Дата начала действия патента: 1987.10.28
Электрод накопителя электрической энергии содержит токоотвод, активный уголь и сажу. Электрод накопителя электрической энергии выполнен в виде отдельных слоев активного угля и сажи. Слой сажи расположен между токоотводом и слоем активного угля при соотношениях толщин слоев: сажа - активный уголь 1:4-1:100.
Технический результат- снижение контактного сопротивления на границе раздела активная масса электрода - токоотвод.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к области электротехники и может быть использовано для изготовления электрохимических устройств.
Известен электрод электрохимического устройства, содержащий слой активного угля, токоотвод.
Однако электрохимическое устройство, содержащее такой электрод, имеет высокое электрическое сопротивление, что связано с высоким контактным сопротивлением на границе раздела токоотвод-электрод из-за плохого контакта частиц активного угля с поверхностью токоотвода, вследствии их низкой дисперсности.
Известен электрод конденсатора, содержащий слой смеси активного угля с сажей, токоотвод. (Япония, в.з. №5757120. кл. Н 01 G 9/00, 26.5.82 г. - прототип).
Электрохимическое устройство, содержащее электрод прототипа, имеет высокое электрическое сопротивление, что связано с высоким контактным сопротивлением на границе раздела слоя смеси активный уголь с сажей - токоотвод из-за плохого контакта между ними. Плохой контакт слоя частиц активного угля в смеси с частицами сажи, имеющих разнородную дисперсность, обусловлен образованием слоя неоднородной поверхности из этих частиц, наличием пористых участков.
Цель изобретения - снижение контактного сопротивления на границе раздела активная масса электрода - токоотвод.
Поставленная цель достигается тем, что электрод накопителя электрической энергии, содержащий токоотвод, активный уголь, сажу, выполнен в виде отдельных слоев активного угля и сажи, причем слой сажи расположен между слоем активного угля и токоотводом при соотношениях толщин слоев: сажа - активный уголь 1:4-1:100.
Применение предлагаемого электрода накопителя электрической энергии имеет следующее преимущества перед прототипом:
1. значительно снижается электрическое сопротивление накопителя;
2. значительно снижается контактное сопротивление на границе раздела активная масса электрода - токоотвод.
Изготовление электрода накопителя электрической энергии в виде отдельных слоев активного угля и сажи и расположение слоя сажи между слоем активного угля и токоотводом, при соотношении толщин слоев 1:4-1:100, способствует значительному снижению электрического сопротивления накопителя за счет значительного снижения контактного сопротивления на границе раздела активная масса электрода - токоотвод, вследствие значительного улучшения контакта между ними. Улучшение контакта электрода с поверхностью токоотвода происходит вследствие нахождения в зоне контакта слоя частиц сажи, обладающих более высокой дисперсностью, однородностью, чем частицы одного активного угля или в смеси с сажей, что значительно увеличивает площадь соприкосновения, между токоотводом и электродом, уменьшает количество пористых участков.
Контактное сопротивление на границе раздела активная масса электрода - токоотвод повышается при соотношении толщин слоев: сажа - активный уголь больше 1:100 за счет малого количества слоя сажи в контактном с токоотводом слое, что ухудшает контакт и уменьшает площадь этого контакта.
Контактное сопротивление не изменяется при соотношении слоев толщин сажа - активный уголь, равном 1:4, из-за хорошего контакта между слоем сажи и токоотводом.
Отличительных признаков изобретения в литературе не найдено.
 | На приведенном чертеже изображен предлагаемый электрод, состоящий из слоя активного угля 1, слоя сажи 2, токоотвода 3, при соотношении слоев: сажа - активный уголь 1:4-1:100. Для получения сравнительных данных изготавливались электроды, содержащие токоотвод, активный уголь, сажу, выполненные в виде отдельных слоев, с расположением слоя сажи между слоем активного угля и токоотводом, при соотношении слоев: сажа - активный уголь 1:3; 1:50; 1:120, и электрод, содержащий токоотвод и слой смеси активного угля с сажей (прототип). |

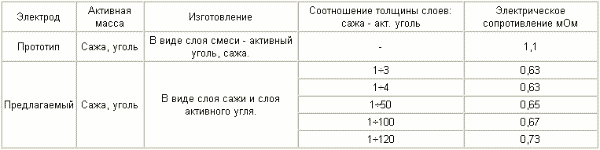

С использованием предлагаемого электрода и электрода-прототипа собирались накопители электрической энергии и определялось их электрическое сопротивление, оценивающее контактное сопротивление на границе раздела активная масса электрода - токоотвод. Полученные данные представлены в таблице.
Таким образом, как видно из таблицы, накопитель электрической энергии, электрод которого содержит токоотвод в виде активной массы: уголь, сажу, выполненные в виде отдельных слоев и с расположением слоя сажи между слоем активного угля и токоотводом при соотношении толщин слоев: сажа - активный уголь 1:4-1:100, имеет значительно более низкое электрическое сопротивление за счет значительного снижения контактного сопротивления на границе раздела активная масса электрода - токоотвод.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Электрод накопителя электрической энергии, содержащий токоотвод с последовательно размещенными на нем контактным и активным слоями, отличающийся тем, что, с целью снижения контактного сопротивления, отношение толщины контактного слоя к толщине активного слоя выбрано в пределах 1÷4-1÷100.
