ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2280925

РАЗДЕЛЕНИЕ ГАЗОВ С ВЫСОКИМ ЭНЕРГЕТИЧЕСКИМ КПД ДЛЯ ТОПЛИВНЫХ ЭЛЕМЕНТОВ

Имя изобретателя: КИИФЕР Боуи Г. (CA); КОННОР Дэнис Дж. (CA); ХАНТЕР Карл Ф. (CA)
Имя патентообладателя: КВЕСТЭЙР ТЕКНОЛОДЖИЗ ИНК. (CA)
Адрес для переписки: 129010, Москва, ул. Б. Спасская, 25, стр.3, ООО "Юридическая фирма Городисский и Партнеры", пат.пов. С.А.Дорофееву, рег.№ 146
Дата начала действия патента: 2001.10.26

Изобретение относится к области электротехники, в частности к системе, вырабатывающей электрический ток, которая содержит топливный элемент, работающий при температуре около 250°С, выбранный из расплавленного карбоната или из твердого оксида. Система, вырабатывающая электроэнергию на основе топливных элементов, особенно высокотемпературных топливных элементов, содержит модуль адсорбции с использованием разности давлений для увеличения энергетического кпд топливных элементов. Техническим результатом изобретения является повышение эффективности преобразования тепловой энергии в электроэнергию за счет разработки способа для поддержания высокой концентрации водорода на аноде и высокой концентрации кислорода на катоде при эффективном переносе горячего углекислого газа с анода на катод.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Настоящее описание относится к системе выработки электроэнергии на основе топливных элементов, в которой применяется адсорбция с использованием разности давлений для увеличения энергетического кпд топливных элементов, особенно высокотемпературных топливных элементов, как, например, тепловыделяющих элементов из расплавленного карбоната и твердого оксида.

Данная заявка имеет притязания на эффект изобретения канадской патентной заявки №2325072, поданной 30 октября 2000 года, и предварительной заявки США №60/323169, поданной 17 сентября 2001 года, описания которых включены сюда в качестве ссылочного материала.

Топливные элементы обеспечивают безопасный с точки зрения экологии источник электрического тока. Одним типом высокотемпературного элемента для выработки электроэнергии, в частности, предусмотренным для стационарных электростанций, является тепловыделяющий топливный элемент из расплавленного карбоната (ТЭРК). ТЭРК включает анодный канал для приема водородосодержащего газа (или горючего топливного газа, который вступает в реакцию в анодном канале для выработки водорода реакциями конверсии с водяным паром и конверсии водяного газа), катодный канал для приема потока кислородосодержащего газа, пористую матрицу, содержащую электролит из расплавленного карбоната, который отделяет анодный канал от катодного канала. Кислород и углекислый газ в катодном канале вступают в реакцию, образуя ионы карбоната, которые пересекают электролит для вступления в реакцию с водородом в анодном канале, образуя поток электронов. По мере потребления водорода происходит конверсия моноксида углерода под воздействием пара, приводящая к образованию дополнительного водорода. Углекислый газ и водяной пар получаются в анодном канале окислением тепловыделяющих компонентов и восстановлением ионов карбоната из электролита. Типичная рабочая температура топливных элементов из расплавленного карбоната составляет приблизительно от 600 до приблизительно 650°С.

Другим типом высокотемпературного топливного элемента является тепловыделяющий элемент из твердого оксида (ТЭТО). ТЭТО включает анодный канал для приема потока водородосодержащего газа (или горючего газа, который вступает в реакцию в анодном канале для выработки водорода реакциями конверсии с водяным паром и конверсии водяного газа), катодный канал для приема потока кислородосодержащего газа и твердый электролит, которым является керамическая мембрана, которая пропускает ионы кислорода и отделяет анодный канал от катодного канала. Кислород в катодном канале диссоциируется в ионы кислорода, которые пересекают электролит для реакции с водородом в анодном канале, образуя поток электронов. По мере потребления водорода моноксид углерода может окисляться сразу или может произойти его конверсия под воздействием пара, что приводит к образованию дополнительного водорода. Углекислый газ и водяной пар получаются в анодном канале окислением тепловыделяющих компонентов. Типичная рабочая температура топливных элементов из твердого оксида составляет приблизительно от 500°С до приблизительно 1000°С.

За исключением редких случаев, когда водород (т.е. полученный в процессе очистки или химической обработки отходящих газов, или вырабатываемый из возобновляемой энергии посредством электролиза воды) может непосредственно служить в качестве топлива, водород должен вырабатываться из ископаемых видов топлива с помощью надлежащей системы обработки топлива. Для стационарных установок выработки электроэнергии (электростанций) предпочтительно вырабатывать водород из природного газа конверсией с водяным паром или частичным окислением для получения "сингаза" (синтетического газа), содержащего смесь водорода, моноксида углерода, углекислого газа, водяного пара и некоторого количества не вступившего в реакцию метана. По мере потребления водорода в анодном канале топливного элемента большая часть моноксида углерода вступает в реакцию с водяным паром посредством конверсии водяного пара, в результате чего образуется больше водорода и углекислого газа. Другие углеродосодержащие исходные материалы (т.е. более тяжелые углеводороды, уголь или биомасса) и могут вводиться в реакцию с кислородом и водяным паром для выработки сингаза частичным окислением, газификацией или автотермической конверсией. Топливные элементы могут и работать на водороде или "сингазе", получаемом за пределами реакций.

Огромным преимуществом систем ТЭРК и ТЭТО является то, что их высокая рабочая температура способствует близкой термической интеграции топливного элемента и системы обработки топлива. Высокие температуры и позволяют устранить использование катализаторов из благородных металлов, необходимых для топливных элементов с более низкими температурами.

Системы ТЭРК предшествующего уровня техники имели серьезные ограничения, связанные с их рабочими высокими температурами (температурами реакции) и присущей им необходимостью подавать углекислый газ на катод, удаляя его из анода.

В системах ТЭТО предшествующего уровня техники встречаются даже более критические температурные режимы, и они имеют недостаток, заключающийся в деградации напряжений элемента при высоких температурах в обычных рабочих условиях.

Более низкая теплота сгорания топлива обычно определяет энергию (изменение энтальпии реакции), которая может вырабатываться от окисления этого топлива. Электрохимическая энергия, которая может вырабатываться идеальным топливным элементом, является, однако, превращением в реакции одного вида свободной энергии в другой, однако оно не такое значительное, как изменение энтальпии. Разница между изменением энтальпии и превращением свободной энергии является произведением изменения энтропии реакции, помноженным на абсолютную температуру. Эта разница увеличивается при более высоких температурах, так что высокотемпературные топливные элементы, естественно, преобразуют нижнюю фракцию топливной энергии в электрическую энергию с высоким кпд, в то время как большая фракция топливной энергии может быть получена только в качестве тепла, которое должно преобразовываться в электрическую энергию циклом дополнительной термодинамической выработки электроэнергии с использованием сбрасываемого тепла (т.е. на паротурбинных или газотурбинных электростанциях), с меньшим кпд.

Скопление продуктов реакции (углекислого газа и водяного пара) на аноде топливного элемента оказывает противодействие электрохимической реакции, поэтому количество свободной энергии уменьшается. Повышенное парциальное давление кислорода и углекислого газа над катодом и повышенное парциальное давление водорода над анодом способствуют развитию реакции, так что увеличивается свободная энергия. К сожалению, реакция истощает кислород и углекислый газ в катодном канале и истощает водород в анодном канале, резко увеличивая противодавление углекислого газа в анодном канале. Поэтому превращение свободной энергии уменьшается, непосредственно снижая напряжение батарей топливных элементов. Это снижает электрический кпд системы, приводя к увеличению тепла, которое должно быть преобразовано, с уже меньшей эффективностью, циклом дополнительной термической выработки электроэнергии с использованием сбрасываемого тепла.

Превращение свободной энергии является просто произведением электродвижущей силы ("Е") элемента и заряда, передаваемого на моль реакцией "2F", где показатель, равный двум, отражает валентность иона карбоната. Последующее уравнение Нернста для ТЭРК выражает изложенную выше зависимость электродвижущей силы от парциальных давлений электрохимических реагентов в анодном и катодном каналах, где стандартная электродвижущая сила ("Е_о") касается всех компонентов в стандартных условиях, с водой в качестве пара.

Системы ТЭРК предшествующего уровня техники не обеспечивают какого-либо удовлетворительного решения этой проблемы, которая серьезно мешает достижению общего кпд. Решением проблемы является разработка способа для поддержания высокой концентрации водорода на аноде и высокой концентрации кислорода на катоде при эффективном переносе горячего углекислого газа с анода на катод. Несмотря на неоднократные попытки разработать эффективную технологию переноса углекислого газа, совместимую с рабочими условиями ТЭРК, ни одна из этих попыток не оказалась успешной.

Принятый способ подачи углекислого газа на катод ТЭРК заключался в сжигании фракции отработавшего газа анода (включая не вступивший в реакцию водород и другие топливные компоненты) для обеспечения углекислого газа, смешанного с водяным паром, и азота, смешиваемого с дополнительным воздухом, обеспечивающим кислород на катоде. Этот принцип имеет серьезные ограничения. Для относительно эффективной выработки электрохимической энергии невозможно обеспечить даже количество, превышающее исходное количество топлива, поскольку требуется дополнительное сгорание, теплота которого может полезно поглощаться только циклом дополнительной выработки электроэнергии с использованием сбрасываемого тепла. К тому же, соотношение кислорода/азота катодного газа даже больше разжижено, чем окружающий воздух, что и снижает напряжение элемента и таким образом передает дополнительную нагрузку вырабатываемой энергии менее эффективно на тепловую станцию выработки электроэнергии с использованием сбрасываемого тепла.

Последующее уравнение Нернста для ТЭТО выражает зависимость электродвижущей силы от парциальных давлений электрохимических реагентов в анодном и катодном каналах с упрощающим допущением, что СО преобразуется в реакции конверсии водяного пара. Наибольшая зависимость, естественно, проявляется при самых высоких рабочих температурах (температурах реакции) ТЭТО.

Системы адсорбции с использованием разности давлений (АРД) являются одной возможностью обеспечения газов топливному элементу. Системы адсорбции с использованием разности давлений и вакуумные системы адсорбции с использованием разности давлений (ВАРД) отделяют фракции газа от газовой смеси координированием циклов давлений и изменений направления потока над адсорбером или слоем адсорбента, который преимущественно адсорбирует наиболее легко адсорбируемый газовый компонент относительно газового компонента, адсорбируемого с меньшей легкостью. Общее давление газовой смеси в адсорбере повышается, когда газовая смесь протекает через адсорбер из одного его конца в другой его конец, и уменьшается, когда газовая смесь протекает через адсорбент от второго конца назад в первый конец. Когда цикл адсорбции с использованием разности давлений повторяется, компонент, адсорбируемый с меньшей легкостью, концентрируется вблизи второго конца адсорбера, а наиболее легко адсорбируемый компонент концентрируется вблизи первого конца адсорбера. В результате "легкий" продукт (газовая фракция, обедненная в наиболее легко адсорбируемом компоненте и обогащенная в компоненте, адсорбируемом с меньшей легкостью) поступает из второго конца адсорбера, а "тяжелый" продукт (газовая фракция, обогащенная в наиболее интенсивно адсорбируемом компоненте) выходит из первого конца адсорбера.

Однако в обычной системе, где применяется адсорбция с использованием разности давлений или вакуумная адсорбция с использованием разности давлений, работают параллельно два или более неподвижных адсорбера с множеством двухпутевых направляющих клапанов (распределителей) на каждом конце каждого адсорбера для соединения адсорберов в чередующейся последовательности с источниками давления и отводами. Эта система часто является громоздкой и дорогостоящей для внедрения вследствие большого размера адсорберов и сложности необходимого оборудования распределителей. Клапаны могут не работать при рабочих температурах ТЭРК (топливного элемента из расплавленного карбоната). Кроме того, обычная система адсорбции с использованием разности давлений делает неэффективным использование прилагаемой энергии из-за необратимого расширения газа, когда в процессе адсорбции с использованием разности давлений на адсорберах циклично повышается давление или происходит сброс давления. Обычные системы АРД объемные и тяжелые из-за низкой частоты циклов и, следовательно, большой структуры адсорбента. Кроме того, технологии АРД предшествующего уровня техники могут оказаться не способными к работе при такой высокой температуре. К тому же, адсорбенты, которые могут отделять углекислый газ в присутствии водяного пара, должны быть обеспечены для любого процесса разделения анодного газа адсорбцией с использованием разности давлений, происходящей при повышенной температуре.

Были предложены описания парогазовых электростанций с циклом газовой турбины, совмещенным с системой топливного элемента. Кроме того, опубликованная международная патентная заявка (на общих правах) РСТ № WO 00/16425 обеспечивает примеры того, как установки для адсорбции с использованием разности давлений могут быть интегрированы с газотурбинными электростанциями или с электростанциями на топливных элементах, имеющими вспомогательный газотурбинный агрегат.

Следующей проблемой, к которой относятся описанные системы и процессы, является преодоление глобального потепления, вызываемого общими выбросами углекислого газа из вырабатывающих электроэнергию установок, работающих на ископаемом топливе.

Описанные системы и процессы и касаются следующих проблем, связанных с защитой окружающей среды:

А. отправления концентрированного CO₂ для его устранения и уничтожения.

Б. по существу полного устранения токсичных выбросов NO_x посредством устранения сжигания в присутствии азота.

В. высокой общей эффективности (кпд) для достижения наиболее приемлемого использования энергетических ресурсов.

Описываемые системы выработки электроэнергии, основанные на ТЭРК или ТЭТО, касаются устранения недостатков предшествующего уровня техники, в основном с целью регулирования концентрации реагентов для повышения рабочих характеристик и экономичности, а в системах ТЭРК для переноса углекислого газа с анода на катод, увеличивающего выход энергии.

Согласно первому объекту настоящего изобретения создана система, вырабатывающая электрический ток, содержащая: по меньшей мере, один топливный элемент, работающий при температуре, по меньшей мере, около 250°С; по меньшей мере, одну газовую систему, выбранную из системы отделения водородосодержащего газа или системы подачи кислородосодержащего газа, соединенную с топливным элементом, при этом система отделения водородосодержащего газа или система подачи кислородосодержащего газа включает в себя, по меньшей мере, одно устройство, выбранное из компрессора или насоса, причем система отделения водородосодержащего газа или система подачи кислородосодержащего газа содержит модуль адсорбции с использованием разности давлений; и приводную систему для компрессора или насоса, которая включает в себя средство для регенерации энергии, по меньшей мере, из одного из системы отделения водородосодержащего газа, системы подачи кислородосодержащего газа или тепла топливного элемента.

Предпочтительно топливным элементом является топливный элемент из расплавленного карбоната или топливный элемент из твердого оксида.

Предпочтительно топливный элемент работает при температуре, по меньшей мере, приблизительно 600°С.

Предпочтительно средство для регенерации энергии содержит, по меньшей мере, одну систему, выбранную из газовой турбины, теплообменника или двигателя Стирлинга.

Предпочтительно насос является вакуумным насосом.

Согласно второму объекту настоящего изобретения создана система, вырабатывающая электрический ток, содержащая: по меньшей мере, один топливный элемент, работающий при температуре, по меньшей мере, 250°С; по меньшей мере, одну газовую систему, выбранную из системы отделения водородосодержащего газа или системы подачи кислородосодержащего газа, соединенную с топливным элементом, причем система отделения водородосодержащего газа или система подачи кислородосодержащего газа содержит модуль адсорбции с использованием разности давлений; и систему газовой турбины, соединенную с системой отделения водородосодержащего газа или с системой подачи кислородосодержащего газа, в которой система газовой турбины работает от энергии, регенерируемой, по меньшей мере, из одного из системы отделения водородосодержащего газа, системы подачи кислородосодержащего газа или тепла топливного элемента.

Предпочтительно модуль адсорбции с использованием разности давлений выполнен с возможностью подачи водородосодержащего газа на топливный элемент, при этом модуль адсорбции с использованием разности давлений включает в себя первый адсорбент и, по меньшей мере, один второй материал, выбранный из второго адсорбента, катализатора конверсии с водяным паром или катализатора реакции конверсии водяного газа.

Предпочтительно первый адсорбент преимущественно адсорбирует углекислый газ по сравнению с водяным паром.

Предпочтительно первый адсорбент содержит активированный щелочью материал, а катализатор содержит Cu-ZnO, карбонильный комплекс переходного металла или катализатор, содержащий металл из группы переходных металлов, введенный в клетку цеолита.

Предпочтительно система газовой турбины дополнительно соединена, по меньшей мере, с одним устройством, выбранным из компрессора, насоса или вспомогательного устройства.

Согласно третьему объекту настоящего изобретения создана система, вырабатывающая электрический ток, содержащая: по меньшей мере, один топливный элемент, выбранный из топливного элемента из расплавленного карбоната или топливного элемента из твердого оксида; по меньшей мере, одну газовую систему, выбранную из системы отделения водородосодержащего газа или системы подачи кислородосодержащего газа, соединенную с топливным элементом, причем система отделения водородосодержащего газа или система подачи кислородосодержащего газа содержит модуль адсорбции с использованием разности давлений; и систему газовой турбины, соединенную с системой отделения водородосодержащего газа или с системой подачи кислородосодержащего газа, в которой система газовой турбины работает от энергии, регенерируемой, по меньшей мере, из одного из системы отделения водородосодержащего газа, системы подачи кислородосодержащего газа или тепла топливного элемента.

Согласно четвертому объекту настоящего изобретения создана система, вырабатывающая электрический ток, содержащая: по меньшей мере, один топливный элемент, работающий при температуре, по меньшей мере, приблизительно 250°С; по меньшей мере, одну газовую систему, выбранную из системы отделения водородосодержащего газа или системы отделения кислородосодержащего газа, соединенную с топливным элементом, в которой система отделения водородосодержащего газа выполнена с возможностью выработки первого потока отходящего газа, при этом система отделения кислородосодержащего газа выполнена с возможностью выработки второго потока отходящего газа; и систему газовой турбины, соединенную, по меньшей мере, с одной из системы отделения водородосодержащего газа или системы отделения кислородосодержащего газа, при этом система газовой турбины получает, по меньшей мере, один из первого потока отходящего газа или второго потока отходящего газа.

Предпочтительно топливный элемент работает при температуре, по меньшей мере, приблизительно 600°С.

Предпочтительно система отделения водородосодержащего газа содержит первый адсорбционный модуль, а первый поток отходящего газа обогащен углекислым газом.

Предпочтительно система дополнительно содержит камеру сгорания, которая образует первый вход для приема первого потока отходящего газа и выход для удаления потока газа продукта сгорания.

Предпочтительно система дополнительно содержит первую трубу, через которую сообщаются по текучей среде выход камеры сгорания и входное отверстие катода, образованное топливным элементом, вторую трубу, через которую сообщаются по текучей среде выходное отверстие катода, образованное топливным элементом, и система газовой турбины, и, по меньшей мере, один теплообменник, вмещающий в себя, по меньшей мере, часть первой трубы и, по меньшей мере, часть второй трубы.

Предпочтительно система дополнительно содержит, по меньшей мере, одну трубу, через которую сообщаются по текучей среде выход камеры сгорания и система газовой турбины.

Предпочтительно система газовой турбины включает в себя, по меньшей мере, одно устройство, выбранное из компрессора и вакуумного насоса.

Предпочтительно первый модуль адсорбции содержит вращающийся модуль адсорбции с использованием разности давлений.

Предпочтительно система газовой турбины включает в себя, по меньшей мере, одно устройство, соединенное с вращающимся модулем адсорбции с использованием разности давлений, при этом устройство выбрано из компрессора и вакуумного насоса.

Согласно пятому объекту настоящего изобретения создана система, вырабатывающая электрический ток, содержащая: по меньшей мере, один топливный элемент, выбранный из топливного элемента из расплавленного карбоната и топливного элемента из твердого оксида; по меньшей мере, один модуль адсорбции с использованием разности давлений, который выполнен с возможностью выработки потока газа, обогащенного кислородом, для подачи на топливный элемент и потока отходящего газа тяжелого продукта; и по меньшей мере, один вакуумный насос, соединенный с модулем адсорбции с использованием разности давлений, для извлечения потока газа тяжелого продукта.

Согласно шестому объекту настоящего изобретения создана система, вырабатывающая электрический ток, содержащая: источник кислородосодержащего газа; по меньшей мере, один модуль отделения водородосодержащего газа, который выполнен с возможностью выработки потока газа, обогащенного водородом, и потока газа, обогащенного углекислым газом, причем модуль отделения водородосодержащего газа содержит модуль адсорбции с использованием разности давлений; устройство сгорания для получения потока газа продукта сгорания из кислородосодержащего газа и потока газа, обогащенного углекислым газом; и, по меньшей мере, один топливный элемент из расплавленного карбоната, имеющий входное отверстие катода для приема потока газа продукта сгорания и входное отверстие анода для приема потока газа, обогащенного водородом.

Предпочтительно модуль адсорбции с использованием разности давлений соединен с источником кислородосодержащего газа и выполнен с возможностью вырабатывания потока газа, обогащенного кислородом, для подачи на устройство сгорания.

Предпочтительно топливный элемент из расплавленного карбоната имеет выходное отверстие для удаления, по меньшей мере, одного потока отходящего газа топливного элемента, при этом система дополнительно содержит первый теплообменник, который принимает поток отходящего газа топливного элемента и поток газа продукта сгорания.

Предпочтительно система дополнительно содержит реактор, вырабатывающий водородосодержащий газ, и трубу для подачи смеси углеводородного топлива/воды на реактор, вырабатывающий водородосодержащий газ, при этом, по меньшей мере, часть трубы для смеси углеводородного топлива/воды расположена внутри первого теплообменника.

Предпочтительно система дополнительно содержит модуль адсорбции с использованием разности давлений, соединенный с источником кислородосодержащего газа, который может вырабатывать поток газа, обогащенного кислородом, для подачи на реактор, вырабатывающий водородосодержащий газ.

Согласно седьмому объекту настоящего изобретения создана система, вырабатывающая электрический ток, содержащая: по меньшей мере, один топливный элемент, имеющий выходное отверстие анода для удаления анодного отходящего газа и входное отверстие катода, при этом топливный элемент работает при температуре, по меньшей мере, приблизительно 250°С; модуль адсорбции с использованием разности давлений, который выполнен с возможностью выработки потока газа, обогащенного кислородом; и устройство сгорания для получения потока газа продукта сгорания из потока газа, обогащенного кислородом, и анодного отходящего газа; и трубу, через которую сообщаются по текучей среде устройство сгорания и входное отверстие катода для топлива, для подачи потока газа продукта сгорания на катод топливного элемента.

Согласно восьмому объекту настоящего изобретения создан способ получения, по меньшей мере, одного подаваемого потока, по меньшей мере, на один топливный элемент, работающий при температуре, по меньшей мере, приблизительно 250°С, включающий: обеспечение, по меньшей мере, одной из системы отделения водородосодержащего газа или системы подачи кислородосодержащего газа, соединенной с топливным элементом, при этом система отделения водородосодержащего газа или система подачи кислородосодержащего газа включает в себя, по меньшей мере, одно устройство, выбранное из компрессора или вакуумного насоса, причем система отделения водородосодержащего газа или система подачи кислородосодержащего газа содержит модуль адсорбции с использованием разности давлений; регенерацию энергии, по меньшей мере, из одного из системы отделения водородосодержащего газа, системы подачи кислородосодержащего газа или тепла топливного элемента; и осуществление работы компрессора или вакуумного насоса, по меньшей мере, частично на регенерируемой энергии для обеспечения, по меньшей мере, одного потока, подаваемого на топливный элемент.

Предпочтительно регенерация энергии и работа включают введение, по меньшей мере, одного отходящего потока из топливного элемента, системы отделения водородосодержащего газа или системы подачи кислородосодержащего газа, по меньшей мере, в один агрегат, выбранный из теплообменника и газовой турбины.

Предпочтительно топливный элемент работает при температуре, по меньшей мере, приблизительно 600°С.

Согласно девятому объекту настоящего изобретения создан способ получения, по меньшей мере, одного потока топлива, по меньшей мере, на один топливный элемент, работающий при температуре, по меньшей мере, приблизительно 250°С, включающий: создание первой разности давлений в первом потоке газа, содержащем топливо, в условиях, достаточных для разделения первого потока газа, содержащего топливо, на первый поток обогащенного топливом газа и первый поток обедненного топливом газа; введение, по меньшей мере, одного из первого потока обогащенного топливом газа или первого потока обедненного топливом газа в первый агрегат для создания первой разности давлений и введение первого потока обогащенного топливом газа в топливный элемент.

Предпочтительно создание первой разности давлений включает адсорбцию с использованием разности давлений, при этом первый поток газа, содержащего топливо, содержит поток водородосодержащего газа, поток обогащенного топливом газа содержит поток обогащенного водородом газа, поток обедненного топливом газа содержит поток газа, обогащенного углекислым газом, и введение агрегата включает введение потока газа, обогащенного углекислым газом, в газовую турбину в качестве рабочей среды для осуществления адсорбции с использованием разности давлений.

Согласно десятому объекту настоящего изобретения создан способ получения кислородосодержащего потока газа и потока газа, содержащего углекислый газ, на катод топливного элемента из расплавленного карбоната и водородосодержащего потока газа на анод топливного элемента, включающий: разделение водородосодержащего потока газа на поток газа, обогащенного водородом, и поток газа, обогащенного углекислым газом, причем разделение происходит посредством адсорбции с использованием разности давлений; сжигание смеси потока газа, обогащенного углекислым газом, и кислородосодержащего потока газа для получения потока газа продукта сгорания; введение потока газа, обогащенного водородом, в анод топливного элемента и введение потока газа продукта сгорания в катод топливного элемента.

Предпочтительно дополнительно осуществляют кислородное обогащение потока подаваемого воздуха для получения кислородосодержащего потока газа.

Предпочтительно кислородное обогащение включает введение потока подаваемого воздуха в модуль адсорбции с использованием разности давлений для получения потока газа, обогащенного кислородом.

Предпочтительно топливный элемент выделяет, по меньшей мере, один поток отходящего газа топливного элемента, при этом способ дополнительно включает передачу тепла от потока газа продукта сгорания к потоку отходящего газа топливного элемента.

Предпочтительно дополнительно вводят нагретый поток отходящего газа топливного элемента в газовую турбину.

Согласно одиннадцатому объекту настоящего изобретения создана система, вырабатывающая электрический ток, содержащая: по меньшей мере, один топливный элемент, работающий при температуре, по меньшей мере, приблизительно 250°С; систему регенерации тепла топливного элемента, соединенную с топливным элементом; по меньшей мере, одну систему подачи топливного газа, соединенную с топливным элементом, причем система подачи топливного газа содержит модуль адсорбции с использованием разности давлений; и систему газовой турбины, соединенную с системой регенерации тепла топливного элемента и системой подачи топливного газа.

Предпочтительно топливный элемент работает при температурах, по меньшей мере, приблизительно 600°С.

Предпочтительно система регенерации тепла топливного элемента содержит трубу для рециркуляции, через которую проходит рабочая среда регенерации тепла для передачи тепловой энергии из топливного элемента на энергию расширения газа для системы газовой турбины.

Предпочтительно рабочая среда регенерации тепла имеет тепловое сообщение с потоком отходящего газа топливного элемента.

Предпочтительно система газовой турбины содержит, по меньшей мере, один насос или компрессор, соединенный с модулем адсорбции с использованием разности давлений, и детандер, соединенный с насосом или компрессором.

Предпочтительно модуль адсорбции с использованием разности давлений выполнен с возможностью выработки потока газа, обогащенного кислородом, для подачи на топливный элемент.

Предпочтительно система дополнительно содержит первый модуль адсорбции с использованием разности давлений, который выполнен с возможностью выработки потока газа, обогащенного кислородом, для подачи на топливный элемент, и второй модуль адсорбции с использованием разности давлений, который выполнен с возможностью выработки потока газа, обогащенного водородом, для подачи на топливный элемент.

Согласно двенадцатому объекту настоящего изобретения создана система, вырабатывающая электрический ток, содержащая: по меньшей мере, один топливный элемент, выбранный из топливного элемента из расплавленного карбоната или топливного элемента из твердого оксида; систему регенерации тепла топливного элемента, соединенную с топливным элементом; по меньшей мере, одну систему подачи топливного газа, соединенную с топливным элементом, причем система подачи топливного газа содержит модуль адсорбции с использованием разности давлений; и систему газовой турбины, соединенную с системой регенерации тепла топливного элемента и системой подачи топливного газа.

Согласно тринадцатому объекту настоящего изобретения создана система, вырабатывающая электрический ток, содержащая: по меньшей мере, один топливный элемент, образующий, по меньшей мере, один вход для приема потока топливного газа и, по меньшей мере, один выход для выведения потока отходящего газа топливного элемента, причем топливный элемент работает при температуре, по меньшей мере, около 250°С; по меньшей мере, одну систему подачи топливного газа для подачи потока топливного газа на вход топливного элемента, причем система подачи топливного газа содержит модуль адсорбции с использованием разности давлений; систему газовой турбины, соединенную с системой подачи топливного газа; первую трубу, сообщающуюся по текучей среде с выходом топливного элемента, для прохождения через нее потока отходящего газа топливного элемента; вторую трубу для прохождения через нее рабочей среды восстановления тепла, сообщающуюся с системой турбины; и первый теплообменник, вмещающий первую часть первой трубы и вторую часть второй трубы.

Предпочтительно топливный элемент работает при температуре, по меньшей мере, приблизительно 600°С.

Предпочтительно модуль адсорбции с использованием разности давлений выполнен с возможностью выработки потока газа, обогащенного кислородом, для подачи на входное отверстие катода топливного элемента; и система газовой турбины содержит, по меньшей мере, один насос или компрессор, соединенный с модулем адсорбции с использованием разности давлений, и детандер, соединенный с насосом или компрессором, при этом детандер образует вход для приема рабочей жидкости регенерации тепла.

Предпочтительно система, вырабатывающая электрический ток, дополнительно содержит источник воздуха для подачи воздуха на модуль адсорбции с использованием разности давлений и на вторую трубу в качестве рабочей среды для регенерации тепла.

Предпочтительно первая труба и вторая труба расположены рядом внутри теплообменника, так что тепло передается из отходящего газа катода в первой трубе рабочей среде регенерации тепла во второй трубе.

Предпочтительно система подачи топливного газа содержит модуль адсорбции с использованием разности давлений, который выполнен с возможностью вырабатывания потока газа, обогащенного водородом, для подачи на входное отверстие анода топливного элемента; а система газовой турбины содержит, по меньшей мере, один насос или компрессор, соединенный с модулем адсорбции с использованием разности давлений, и детандер, соединенный с насосом или компрессором, при этом детандер образует вход для приема рабочей жидкости регенерации тепла.

Предпочтительно система дополнительно содержит систему выработки водородосодержащего газа, соединенную с модулем адсорбции с использованием разности давлений, при этом система выработки водородосодержащего газа образует выход для подачи потока водородосодержащего газа на модуль адсорбции с использованием разности давлений и вход для приема углеводородного топлива.

Предпочтительно система дополнительно содержит третью трубу, сообщающуюся по текучей среде со входом системы выработки водородосодержащего газа, по которой может проходить углеводородное топливо, четвертую трубу, устанавливающую сообщение по текучей среде между выходом системы выработки водородосодержащего газа и входом, образованным в модуле адсорбции с использованием разности давлений, для приема подаваемого потока водородосодержащего газа, и второй теплообменник, вмещающий часть третьей трубы и четвертой трубы, в котором третья труба и четвертая труба расположены рядом, так что тепло передается из подаваемого потока водородосодержащего газа в четвертой трубе углеводородному топливу в третьей трубе.

Предпочтительно насос является вакуумным насосом для извлечения потока газа, обедненного кислородом, из модуля адсорбции с использованием разности давлений, а топливный элемент работает при температуре, по меньшей мере, приблизительно 600°С.

Предпочтительно топливный элемент образует первый выход для выведения потока отходящего катодного газа и второй выход для выведения потока отходящего анодного газа, и поток отходящего катодного газа проходит по первой трубе, при этом система, вырабатывающая электрический ток, дополнительно содержит третью трубу, по которой проходит поток отходящего анодного газа, причем часть третьей трубы размещена внутри первого теплообменника.

Предпочтительно система дополнительно содержит, по меньшей мере, один второй теплообменник, вмещающий вторую часть первой трубы и второй трубы, при этом система газовой турбины включает в себя, по меньшей мере, две турбины с детандером, и вторая труба устанавливает сообщение между первым теплообменником, вторым теплообменником и двумя турбинами с детандерами.

Предпочтительно топливный элемент содержит топливный элемент из твердого оксида или топливный элемент из расплавленного карбоната; система подачи топливного газа содержит первый вращающийся модуль адсорбции с использованием разности давлений для подачи потока газа, обогащенного кислородом, на входное отверстие катода топливного элемента и второй вращающийся модуль адсорбции с использованием разности давлений для подачи потока газа, обогащенного водородом, на входное отверстие анода топливного элемента; и система газовой турбины соединена с первым вращающимся модулем адсорбции с использованием разности давлений и вторым вращающимся модулем адсорбции с использованием разности давлений.

Предпочтительно система подачи топливного газа содержит модуль разделения газа, который выполнен с возможностью выработки потока обогащенного топливом газа для подачи на вход топливного элемента.

Согласно четырнадцатому объекту настоящего изобретения создан способ получения, по меньшей мере, одного потока обогащенного топливом газа, по меньшей мере, на один топливный элемент, работающий при температуре, по меньшей мере, приблизительно 250°С, включающий: создание разности давлений в потоке газа, содержащего топливо, в условиях, достаточных для отделения потока обогащенного топливом газа от потока газа, содержащего топливо, причем создание разности давлений включает адсорбцию с использованием разности давлений; введение потока обогащенного топливом газа в топливный элемент; передачу тепла из топливного элемента рабочей среде регенерации тепла и введение рабочей среды регенерации тепла, по меньшей мере, в один агрегат для создания разности давлений.

Предпочтительно поток газа, содержащий топливо, содержит воздух, поток обогащенного топливом газа содержит поток газа, обогащенного кислородом, и агрегат содержит газовую турбину.

Предпочтительно передача тепла включает передачу тепла от потока отходящего газа, по меньшей мере, одного топливного элемента рабочей среде регенерации тепла.

Предпочтительно рабочую среду регенерации тепла расширяют при введении в газовую турбину для приведения в действие компрессора или насоса, вырабатывающего разность давлений.

Согласно пятнадцатому объекту настоящего изобретения создан способ получения, по меньшей мере, одного потока обогащенного топливом газа, по меньшей мере, на один из топливных элементов, топливный элемент из расплавленного карбоната или топливный элемент из твердого оксида, включающий: создание разности давлений в потоке газа, содержащего топливо, в условиях, достаточных для отделения потока обогащенного топливом газа от потока газа, содержащего топливо; введение потока обогащенного топливом газа в топливный элемент; передачу тепла из топливного элемента рабочей среде регенерации тепла и введение рабочей среды регенерации тепла, по меньшей мере, в один агрегат для создания разности давлений.

Согласно шестнадцатому объекту настоящего изобретения создан способ получения потока газа, обогащенного кислородом, по меньшей мере, на один из топливных элементов, к топливному элементу из расплавленного карбоната или топливному элементу из твердого оксида, включающий: обеспечение первого модуля адсорбции с использованием разности давлений, который выполнен с возможностью вырабатывания потока газа, обогащенного кислородом, для подачи на топливный элемент; обеспечение системы газовой турбины, соединенной с первым модулем адсорбции с использованием разности давлений; и циркуляцию потока рабочей жидкости регенерации тепла через систему газовой турбины, в которой часть потока рабочей среды регенерации тепла расположена рядом с потоком отходящего газа, по меньшей мере, одного топливного элемента.

Предпочтительно система газовой турбины содержит, по меньшей мере, один детандер, соединенный с компрессором или насосом, а рабочая среда регенерации тепла вводится в детандер.

Предпочтительно дополнительно осуществляют нагрев потока газа, обогащенного кислородом, перед подачей на топливный элемент путем расположения части потока газа, обогащенного кислородом, рядом, по меньшей мере, с одним из потока рабочей среды регенерации тепла или потока отходящего газа топливного элемента.

Предпочтительно дополнительно осуществляют обеспечение второго модуля адсорбции с использованием разности давлений, который выполнен с возможностью вырабатывания потока газа, обогащенного водородом, для подачи на топливный элемент, при этом систему газовой турбины дополнительно соединяют со вторым модулем адсорбции с использованием разности давлений.

Согласно семнадцатому объекту настоящего изобретения создана система, вырабатывающая электрический ток, содержащая: по меньшей мере, один топливный элемент, топливный элемент из расплавленного карбоната или топливный элемент из твердого оксида и модуль адсорбции с использованием разности давлений, соединенный с топливным элементом, который может вырабатывать водородосодержащий газ для подачи на топливный элемент, причем модуль адсорбции с использованием разности давлений содержит первый адсорбент и, по меньшей мере, один второй материал, выбранный из второго адсорбента и катализатора конверсии с водяным паром или катализатора реакции конверсии водяного газа.

Предпочтительно первый адсорбент преимущественно адсорбирует углекислый газ по сравнению с водяным паром.

Предпочтительно модуль адсорбции с использованием разности давлений включает в себя, по меньшей мере, одну первую зону и, по меньшей мере, одну вторую зону, при этом первая зона включает первый адсорбент.

Предпочтительно первый адсорбент содержит активированный щелочью материал, а катализатор содержит Cu-ZnO, карбонильный комплекс переходного металла или катализатор, содержащий металл из группы переходных металлов, введенный в клетку цеолита.

Предпочтительно система дополнительно содержит третью зону, которая включает в себя, по меньшей мере, один осушитель.

Предпочтительно катализатор включен, по меньшей мере, в одну из первой зоны или второй зоны.

Предпочтительно активированный щелочью материал выбран из оксида алюминия, пропитанного карбонатом калия, гидротальцита, активированного карбонатом калия, и их смесей.

Система газовой турбины, связанная с адсорбцией, использующей разность давлений, может приводить в действие все компрессоры и вакуумные насосы для адсорбции O₂ с использованием разности давлений, вместе с вакуумным насосом и/или сжатием тяжелой флегмы для адсорбции Н₂ с использованием разности давлений. Этот дополнительный цикл газовой турбины позволяет вакуумному насосу для тяжелой флегмы и компрессору приводиться от детандера, который расширяет продукты сгорания остаточного водородосодержащего газа адсорбции с использованием разности давлений. Отличительным признаком определенных описанных примеров реализации является объединение вакуумного насоса (насосов) и/или компрессоров с газовой турбиной, приводимой в действие непосредственно или косвенным образом, сжиганием остаточного газа или, косвенным образом, теплообменом, направленным в отходящее тепло батареи топливных элементов. Таким образом, не требуется ни электрического генератора, соединенного с циклом дополнительной выработки электроэнергии с использованием сбрасываемого тепла, ни вспомогательного источника энергии для приведения в действие всех компрессоров и вакуумных насосов для систем разделения газов. Система газовой турбины может и быть соединена со вспомогательным устройством, например генератором электрического тока, который может обеспечивать мощность для системы воздушного кондиционирования транспортного средства. Могут приниматься во внимание конструкции однокамерных или многокамерных газовых турбин. Центробежные или осевые устройства могут использоваться в качестве компрессоров и насосов. Принципы, основывающиеся на интеграции газовых турбин и топливных элементов, особенно предпочтительны для повышенных уровней энергии. В некоторых экономически предпочтительных примерах реализации используются автономные газогенераторы (турбозарядные агрегаты).

Таким образом, созданы более прогрессивные системы ТЭРК и ТЭТО, включающие адсорбцию с использованием разности давлений и интегрированную систему газовой турбины для обогащения водорода по аноду, при быстром отделении углекислого газа (на катод для систем ТЭРК). В некоторых системах система адсорбции водорода с использованием разности давлений будет работать при высоких температурах, даже приближающихся к температурам системы ТЭРК.

В одном варианте первого и второго примеров реализации, описанных выше, система, вырабатывающая электрический ток, содержит топливный элемент ТЭРК или ТЭТО, систему подачи кислородосодержащего газа и/или систему подачи водородосодержащего газа. Топливный элемент может включать анодный канал, имеющий входное отверстие для анодного газа, для приема подаваемого водородосодержащего газа (или топливного газа, который вступает в реакцию, образуя водород в анодном канале), катодный канал, имеющий входное отверстие для катодного газа и выходное отверстие для катодного газа, и электролит, сообщающийся с анодным и катодным каналом, чтобы способствовать переносу ионов между анодным и катодным каналом. Система подачи водородосодержащего газа может включать систему адсорбции с использованием разности давлений, включающую вращающийся модуль, имеющий статор и ротор, вращающийся относительно статора, для обогащения водорода в анодном канале и извлечения из него углекислого газа. В некоторых примерах реализации изобретения система, вырабатывающая электрический ток, включает систему адсорбции с использованием разности давлений (АРД) или вакуумную систему адсорбции с использованием разности давлений (ВАРД) для обогащения кислорода из воздуха, подаваемого в катодный канал и/или в систему обработки топлива. Установка АРД для обогащения водорода и отделения углекислого газа будет называться первой установкой АРД, а вторая установка АРД или ВАРД может быть обеспечена для обогащения кислорода.

Ротор установки АРД, используемый в описываемых системах и процессах, включает несколько путей прохождения принимаемого материала адсорбента для избирательного адсорбирования первого газового компонента после увеличения давления в путях его прохождения относительно второго газового компонента. Система адсорбции с использованием разности давлений может и включать компрессионное оборудование, связанное с вращающимся модулем, чтобы способствовать проходу газа через пути его прохождения для отделения первого газового компонента от второго газового компонента. Статор включает первую контактную поверхность клапана статора, вторую контактную поверхность клапана статора и несколько рабочих камер, выходящих на контактные поверхности клапана статора. Рабочие камеры включают камеру для подаваемого газа, камеру для выхода легкой флегмы и камеру для возврата легкой флегмы.

Система адсорбции водорода с использованием разности давлений может действовать при высокой рабочей температуре. Например, рабочая температура адсорберов в первой установке адсорбции водорода (АРД) может находиться в пределах приблизительно от температуры окружающего воздуха до повышенной температуры, приблизительно до 450°С, поскольку этому может способствовать рекуперативный или регенеративный теплообмен между первой установкой АРД и анодным каналом топливного элемента. Согласно другому варианту, рабочая температура адсорберов может находиться в пределах приблизительно от рабочей температуры батареи ТЭРК (т.е. приблизительно от 600 до 650°С) или батареи ТЭТО (т.е. приблизительно от 500 до 1000°С), спускаясь до приблизительно 450°С, чему может способствовать рекуперативный или регенеративный теплообмен. В конкретных примерах реализации рабочая температура адсорберов АРД водорода может находиться в пределах от температуры окружающего воздуха приблизительно до 800°С, в частности приблизительно от 150°С до 800°С для установок АРД, которые содержат катализаторы, и от температуры окружающего воздуха до 200°С для установок АРД, не содержащих катализаторов. Эта установка АРД может быть сконструирована таким образом, чтобы поддерживать градиент температуры по длине каналов, по которым проходит поток, так что температура на втором конце адсорберов превышает температуру на первом конце адсорберов. Используемое здесь выражение "рабочая температура адсорберов" означает температуру газа, протекающего через адсорберы, и/или температуру слоев адсорбера.

Согласно третьему примеру реализации изобретения, описана система, вырабатывающая электрический ток, которая включает ТЭРК или ТЭТО и установку АРД (адсорбции с использованием разности давлений) для Н ₂, соединенную с ТЭРК или ТЭТО, где АРД для Н₂ включает первый адсорбент и, по меньшей мере, один второй материал, выбранный из второго адсорбента и катализатора конверсии с водяным паром и катализатора конверсии водяного газа. Первый адсорбент имеет химическое отличие от второго адсорбента. Например, адсорбент в адсорберах первой установки АРД (для водорода) может включать первую зону адсорбента, которая является избирательной при повышенной рабочей температуре (т.е. приблизительно от 250°С до 800°С) для углекислого газа, предпочтительной относительно водяного пара. Такие подходящие адсорбенты известного уровня техники включают материалы, активированные щелочью. Примеры активированных щелочью материалов включают материалы, содержащие катионы щелочных металлов, как, например, Li, Na, К, Cs, Rb, и/или щелочноземельных металлов, например Са, Sr и Ва. Материалы обычно могут быть в виде гидроксида, карбоната, бикарбоната, ацетата, фосфата, нитрата или соединения соли органической кислоты, щелочи или щелочноземельных металлов. Такие соединения могут осаждаться на любой подходящий субстрат, например оксид алюминия. Примеры конкретных материалов включают оксид алюминия, пропитанный карбонатом калия, и гидротальцит, активированный карбонатом калия. Для примеров реализации первой установки АРД, работающей при температурах, близких к температуре окружающего воздуха, подходящие адсорбенты включают гель глинозема, активированные углероды, гидрофильные цеолиты (например, цеолит типа 13Х и многие другие известные цеолиты) и гидрофобные цеолиты (например, цеолит типа У или силикат).

В высокотемпературных примерах реализации первой установки АРД (для водорода) адсорбент в той же или в другой зоне адсорберов может включать компонент, каталитически активный при рабочей температуре этой зоны для реакции конверсии с водяным паром (например, метановое топливо или метаноловое топливо) и/или для реакции конверсии водяного газа (пара). Каталитически активный компонент может быть металлом из группы восстановленных переходных металлов или смесью металлов, или металлом из группы переходных металлов, диспергированным в клетках цеолита и обратимо образующим карбонильный комплекс металла при рабочей температуре второй зоны. Поскольку углекислый газ избирательно адсорбируется относительно водяного пара, когда обогащенный водород непрерывно удаляется на анодный канал, концентрации углекислого газа и водорода над каталитически активным компонентом сохраняются на сниженном уровне посредством процесса АРД, чтобы достигнуть эффекта равновесия реакции, благотворно воздействующего на протекание реакций конверсии с водяным паром и/или водяного газа (пара) в адсорберах первой установки АРД. Конверсия моноксида углерода и топливных компонентов завершается образованием углекислого газа и дополнительного водорода. Это пример реактора АРД, или "реактора повышенной сорбции", который ускоряет эффект простого разделения газов, в результате чего и вырабатывается обогащенный водород, вместе с удалением углекислого газа и приближением реакции конверсии водяного газа (пара) по существу к завершению, причем при этом достигается качественная очистка водорода.

Промышленная адсорбция H₂ с использованием разности давлений обычно проводится при значительно повышенных давлениях (>10 бар) для достижения одновременно высокой очистки и высокого восстановления (˜80%-85%). Системы топливных элементов, работающие с реформинг-установками, использующими метанол под давлением, или совместно с газотурбинными циклами, работают при относительно высоких давлениях. Топливные элементы из расплавленного карбоната работают при давлениях от атмосферного до приблизительно 10 бар предельного давления, при этом наиболее предпочтительными в настоящее время являются более низкие давления, что необходимо для продления срока службы батареи топливных элементов. Топливные элементы из твердого оксида могут предназначаться для работы при любом давлении, причем в настоящем изобретении предпочтительны рабочие давления приблизительно от 5 до 20 бар.

Давление легкого полученного газа, выходящего из установок АРД для водорода и кислорода, может сильно отличаться в описанных системах и процессах. Для дополнительного увеличения давления получаемого легкого газа, при необходимости, используются компрессоры и другие механизмы увеличения давления, перед введением в топливный элемент. При очень низких давлениях подачи (от 2 до 3 бар) в первой установке АРД может использоваться дополнительное сжатие для повышения восстановления водорода и одновременного увеличения концентрации углекислого газа. Альтернативные принципы включают вакуумные насосы для увеличения коэффициента рабочего давления, или, в качестве альтернативы, получение "тяжелой флегмы" (промежуточного продукта) повторного сжатия и рециркуляции, подаваемой на АРД в виде фракции отходящего потока при полном давлении. Вакуум и тяжелая флегма могут использоваться в сочетании при помощи вакуумного насоса, превышающего стандартные размеры.

Описанные системы и процессы могут улучшить общий кпд систем топливных элементов, при этом снижая пропорциональное количество образующегося углекислого газа и в то же время обеспечивая его доставку в должное место и время в высококонцентрированном виде для наиболее удобного удаления из атмосферы, например под землей в истощенных пластах природного газа, или для использования в восстановлении масла из нефтяных резервуаров. Кроме того, вывозимая энергия может поставляться только из батареи топливных элементов, поэтому невозможно экспортировать энергию из цикла дополнительной выработки электроэнергии с использованием сбрасываемого тепла или из генераторов на турбинах, работающих на выработке электроэнергии с использованием сбрасываемого тепла, которые таким образом становятся простыми турбозарядными агрегатами. В отличие от этого, согласно определенным примерам реализации, система использует высокотемпературную отходящую теплоту из батареи топливных элементов для приведения в действие автономных роторных турбозарядных агрегатов, необходимых для воздушных компрессоров, вакуумной откачки отходящего воздуха с большим содержанием азота и сжатия тяжелой флегмы обогащенного углекислым газом остаточного анодного газа, при этом тепло, отходящее из батареи топливных элементов, соответствует этим дополнительным нагрузкам, способствуя работе с высокой плотностью тока.

Батарея топливных элементов может работать с относительно высокой плотностью тока (например, приблизительно от 200 до 400 мА/см ²) для выработки требующегося количества отходящего тепла, используемого для вспомогательных нагрузок сжатия, поскольку описанные системы АРД резко повысили напряжения холостого хода (т.е. приблизительно от 0,75 до 0,95 вольт). Необходимый размер батареи топливных элементов на кВ может быть значительно уменьшен при высокой плотности тока. Подобно этому, батарея топливных элементов того же размера может достигать полного выхода энергии, который до этого достигался батареей плюс генератором дополнительной выработки электроэнергии с использованием сбрасываемого тепла, который в некоторых примерах реализации полностью устраняется.

Следующие далее признаки и преимущества изобретения станут понятны из последующего подробного описания нескольких примеров реализации изобретения со ссылкой на сопутствующие чертежи.

Ниже приводится описание некоторых примеров реализации изобретения со ссылкой на прилагаемые чертежи, на которых:

Фиг.1 - осевой разрез вращающегося модуля АРД.

Фиг.2-5В - поперечные сечения модуля с фиг.1.

	Фиг.6-9 - упрощенные схематические изображения альтернативных примеров реализации установок ТЭРК и Фиг.10-14 - упрощенные схематические изображения альтернативных установок ТЭТО. Вращающийся модуль АРД для обогащения кислородом описан ниже со ссылкой на фиг.1-5В, но такая же или подобная конфигурация вращающегося модуля АРД может быть использована для обогащения водородом (т.е отделения) в описываемых системах, вырабатывающих электрический ток. Используемый здесь термин "вращающийся АРД" включает (но не ограничивается этим) либо АРД, где группа адсорберов вращается относительно неподвижной контактной поверхности клапана или статора, или АРД, где контактная поверхность клапана или статор вращается относительно группы адсорберов.

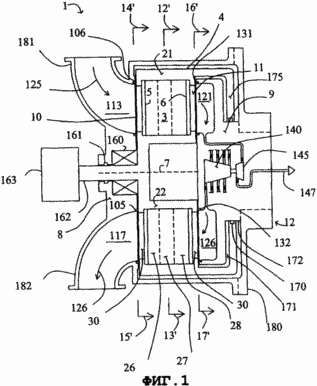

Фиг.1 показывает вращающийся модуль 1 АРД, который включает количество "N" адсорберов 3 в корпусе оболочки 4 для адсорберов. Каждый адсорбер имеет первый конец 5 и второй конец 6 с путем для прохождения потока между ними, находящимся в контакте с азотно-избирательным адсорбентом (для кислородного обогащения). Адсорберы развернуты в виде расположенной в осевой симметрии группы вокруг оси 7 корпуса оболочки для адсорберов. Корпус оболочки 4 совершает вращательное движение вокруг оси 7 относительно первого и второго рабочих корпусов 8 и 9, входя в контакт через первую контактную поверхность 10 клапана с первым рабочим корпусом 8, к которому подается газовая смесь и из которого удаляется тяжелый продукт, и через вторую контактную поверхность 11 клапана со вторым рабочим корпусом 9, откуда удаляется легкий продукт.

В примерах реализации, в частности показанных в Фиг.1-5, корпус оболочки 4 адсорберов вращается и поэтому далее будет называться ротором 4 адсорберов, в то время как первый и второй рабочие корпуса неподвижны и вместе образуют узел 12 статора модуля. Первый рабочий корпус будет далее называться первым статором 8 клапана, а второй рабочий корпус будет далее называться вторым статором 9 клапана. В других примерах реализации оболочка 4 адсорберов может быть неподвижной, а первый и второй рабочие корпуса являются роторами вращающегося клапана распределителя.

В примере реализации, показанном в Фиг.1-5, пути для прохождения потока через адсорберы параллельны оси 7, так что поток имеет осевое направление, а первая и вторая контактные поверхности клапана показаны как плоские кольцевые диски, перпендикулярные оси 7. Однако, в более широком смысле, направление потока в адсорберах может быть осевым или радиальным, а первая и вторая контактные поверхности клапана могут быть любыми телами вращения с центром на оси 7. Ступени процесса и образующиеся рабочие камеры будут находиться под теми же углами, вне зависимости от радиального или осевого направления потока в адсорберах.

Фиг.2-5 показывают поперечные сечения модуля 1 в плоскостях, обозначенных стрелками 12'-13', 14'-15' и 16'-17'. Стрелка 20 в каждом сечении показывает направление вращения ротора 4.

Фиг.2 показывает сечение 12'-13' по Фиг.1, которое пересекает ротор адсорбера. Здесь количество "N" равно 72. Адсорберы 3 установлены между наружной стенкой 21 и внутренней стенкой 22 колеса (диска) 208 адсорбера. Каждый адсорбер содержит прямоугольную плоскую пачку 3 листов 23 адсорбента с распорками 24 между листами для создания каналов для прохождения потока в осевом направлении. Прокладки 25 обеспечены между адсорберами для заполнения пустого пространства и предотвращения утечки между адсорберами.

Как показано в Фиг.1, адсорберы 3 могут включать несколько отчетливых зон между первым концом 5 и вторым концом 6 каналов для потока, которые здесь показаны как три зоны, соответственно первая зона 26 вблизи первого конца 5, вторая зона 27 в середине адсорберов и третья зона 28 вблизи второго конца 6. В качестве альтернативы зонам адсорбентов, могут быть обеспечены различные адсорбенты в слоях или смесях, включающих различные градиенты концентраций адсорбента вдоль пути прохождения газового потока. Переход от одного адсорбента к другому и может быть разбавленной смесью двух адсорбентов, а не четким переходом. Еще одним возможным вариантом является обеспечение смеси различных адсорбентов, которые могут быть или не быть однородными.

При адсорбции Н ₂ с использованием разности давлений, протекающей при температуре, доходящей до 250°С, первая зона может содержать адсорбент или осушитель, выбранный для удаления очень интенсивно адсорбированных компонентов подаваемой газовой смеси, например водяного или метанолового пара, и некоторого количества углекислого газа. Вторая зона может содержать адсорбент, обычно выбранный для объемного отделения примесей относительно высокой концентрации, а третья зона может содержать адсорбент, обычно выбираемый для чистового удаления примесей относительно низкой концентрации.

При адсорбции H₂ с использованием разности давлений, протекающей приблизительно от 250°С до 800°С, первая зона может содержать адсорбент, который избирательно поглощает СО₂ по отношению к водяному пару, как описано выше. Вторая зона может содержать адсорбент (например, цеолит, Cu(I)-содержащий материал или Ag(I)-содержащий материал), который избирательно поглощает СО по отношению к водяному пару. Третья зона может содержать осушитель для удаления водяного пара, например гель глинозема. Согласно одному варианту, адсорбент избирательного поглощения СО₂ и адсорбент избирательного поглощения СО может быть включен или примешан к другому в одной зоне, а не в двух различных зонах.

Катализатор (катализаторы) конверсии с водяным паром и/или конверсии водяного газа, описанные выше, могут включаться в любой части слоя адсорбера, но обычно включаются в реакцию перед удалением водяного пара, так как водяной пар является реагентом реакций конверсии с водяным паром и конверсии водяного газа. При температурах приблизительно от 600°С до 1000°С эффективным катализатором конверсии метана с водяным паром и конверсии водяного газа является никель с оксидом алюминия в качестве носителя. Железо/хром являются эффективными катализаторами для реакции конверсии водяного газа при температуре приблизительно от 350°С до 600°С. При температурах приблизительно от 200 до 300°С для реакции конверсии водяного газа эффективны оксиды меди/цинка.

В примерах реализации, в которых адсорбция Н₂ с использованием разности давлений выполняет экзотермическую реакцию конверсии водяного газа, любое избыточное тепло может быть удалено из реакции АРД обеспечением, например, средства теплообмена в стенке установки АРД или в слоях адсорбера. В тех примерах реализации, в которых адсорбция H₂ с использованием разности давлений выполняет эндотермическую реакцию конверсии с паром, любое дополнительное необходимое тепло может снабжаться на АРД обеспечением средства теплообмена в стенке установки АРД или в слоях адсорбера или объединением горелки с АРД.

Листы адсорбента содержат армирующий материал (например, стекловолокна, металлическую фольгу или проволочную сетку), к которому крепится подходящим связующим веществом материал адсорбента. Для отделения воздуха с целью получения обогащенного кислорода в первой зоне может быть использован гель глинозема для удаления водяного пара, а типичными азото-эффективными адсорбентами во второй и третьей зонах являются цеолиты типа X, А или типа шабазита с обычным катионным обменом с литием, кальцием, стронцием, магнием и/или другими катионами и с оптимизированными соотношениями кремния/алюминия, что хорошо известно специалистам в данной области. Кристаллы цеолита склеиваются кремнеземом, глиной, или другими связующими веществами, или сами между собой в матрице листа адсорбента. Цеолитовые адсорбенты избирательной адсорбции азота эффективны в пределах от температуры окружающей среды до 100°С.

Удовлетворительные листы адсорбента были получены нанесением покрытия из шлама кристаллов цеолита со связующими компонентами на армирующий материал, при этом удачные примеры включали нетканые сетки стекловолокон, плетеные металлические материалы и объемную алюминиевую фольгу. Распорки обеспечены выдавливанием или штамповкой рельефа с подъемом, или размещением изготовленных в производстве распорок между прилегающими парами листов адсорбента. Альтернативные удовлетворительные распорки обеспечены в виде тканых металлических сеток, нетканых сеток стекловолокон и металлической фольги с каналами для прохождения потока, полученными травлением по фотолитографическому шаблону. Адсорберы из расположенного слоями листового материала могут быть образованы укладкой в стопку плоских или изогнутых листов или образованием спирального рулона с проходящими от первого конца адсорбера к его второму концу каналами для прохождения потока, для заполнения объема корпуса адсорбера требующейся формы. Примеры способов и структур с заполненными, расположенными по спирали адсорберами описаны в одновременно рассматриваемой предварительной заявке США №60/285527, поданной 20 апреля 2001 года, и включенной сюда для ссылки.

Типичная экспериментальная толщина листа была 150 микрон при высоте распорок от 100 до 150 микрон а длина канала адсорбера для прохождения потока составляла 20 см. Используя цеолиты типа X, достигали прекрасного действия при отделении кислорода от воздуха в процессе АРД с частотой циклов от 1 до по меньшей мере 150 циклов в минуту, в частности по меньшей мере 25 циклов в минуту.

Фиг.3 показывает расположение каналов ротора 4 в первой и второй контактных поверхностях клапана (распределителя), соответственно в плоскостях, образованных стрелками 14'-15' и 16'-17'. Проход 30 адсорбера обеспечивает сообщение жидкотекучей среды непосредственно из первого или второго конца каждого адсорбера соответственно к первой или второй контактной поверхности клапана.

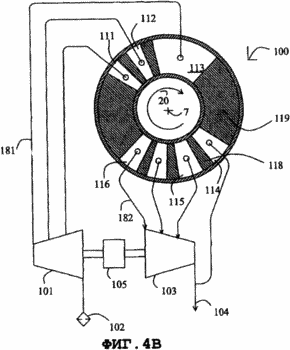

Фиг.4 показывает первую контактную поверхность 100 клапана первого статора 8 в первой контактной поверхности 10 клапана в плоскости, обозначенной стрелками 14'-15'. Показаны соединения для жидкотекучей среды, ведущие к подающему компрессору 101, всасывающему подаваемый воздух из входного фильтра 102, к вытяжному вентилятору 103, подающему обогащенный азотом второй продукт к трубе подачи 104 второго продукта. Компрессор 101 и вытяжной вентилятор 103 показаны подсоединенными к приводному двигателю 105.

Стрелка 20 указывает направление вращения ротора адсорбера. В кольцевой контактной поверхности клапана между расположенными по окружности уплотнениями 106 и 107 открытое пространство первой контактной поверхности 100 клапана статора, сообщающееся с камерами подачи и вывода, обозначено четкими угловыми сегментами 111-116, соответствующими первым рабочим отверстиям, сообщающимся непосредственно с рабочими камерами, обозначенными теми же цифровыми позициями 111-116. По существу закрытое пространство контактной поверхности 100 клапана между рабочими камерами обозначено заштрихованными секторами 118 и 119, которые скользят с нулевым зазором или предпочтительно узким зазором для уменьшения трения и износа и без излишней утечки. Типичный закрытый сектор 118 обеспечивает переход для адсорбера между положением, открытым в камеру 114 и открытым в камеру 115. Осуществляется постепенное открывание, которое обеспечивается конусным проходом между скользящим сектором и уплотняющей поверхностью, для достижения мягкого выравнивания давления, когда адсорбер открывается в новую камеру. По существу, чтобы закрыть поток, проходящий в один конец или из одного конца адсорберов, когда выполняется повышение давления или сброс из другого конца, обеспечиваются значительно более широкие закрытые сектора (т.е. 119).

Питающий компрессор подает газ для камер 111 и 112 избыточного давления и для рабочей камеры 113 выработки подаваемого газа. Камеры 111 и 112 имеют последовательно увеличивающиеся рабочие давления, а рабочая камера 113 находится под высоким рабочим давлением цикла АРД. Таким образом, компрессор может иметь многоступенчатую или разъемную систему потока, поставляющую надлежащий объем подаваемого потока в каждую камеру, для создания избыточного давления в адсорберах с использованием промежуточных уровней давлений камер 111 и 112, и затем окончательное повышение давления для работы в камере 113. Система разъемного потока в компрессоре может быть обеспечена рядами, наподобие многоступенчатого компрессора с проходами для подачи между ступенями или в виде нескольких параллельно расположенных компрессоров, подающих газ на рабочее давление камерам 111-113. В качестве альтернативы, компрессор 101 может поставлять весь подаваемый газ на более высокое давление дросселированием некоторого количества этого газа для подачи к камерам 111 и 112 с их соответствующими промежуточными повышенными давлениями.

Подобным образом, вытяжной вентилятор 103 удаляет тяжелый полученный газ из камер 114 и 115 противоточного сброса с постепенно снижающимися давлениями этих камер и, наконец, из выходной камеры 116, где давление самое низкое в цикле. Так же как компрессор 101, вытяжной вентилятор 103 может быть обеспечен в виде многоступенчатой или разъемной системы для потока, причем ступени могут быть расположены рядами или параллельно для приема каждого потока при надлежащих промежуточных давлениях, снижающихся к более низкому давлению.

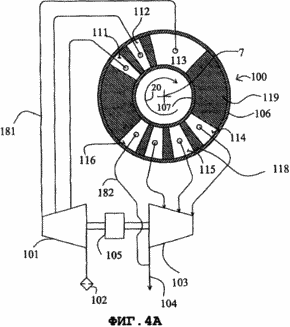

В примере реализации Фиг.4А нижнее давление является давлением окружающей среды, так что выходящие газы из камеры 116 направляются непосредственно в трубу 104 для подачи тяжелого продукта. Вытяжной вентилятор 103, таким образом, обеспечивает снижение давления с регенерацией энергии в помощь двигателю 105 из камер 114 и 115 противоточного сброса (продувки). Для простоты вытяжной вентилятор 103 может быть заменен дроссельными отверстиями в качестве средств понижения давления противоточного сброса из камер 114 и 115.

В некоторых примерах реализации изобретения нижнее давление цикла АРД ниже атмосферного. Тогда вытяжной вентилятор обеспечивается вакуумным насосом, как показано в Фиг.4В. Снова, вакуумный насос может быть многоступенчатой или разъемной системой для потока, при этом отдельные ступени могут быть расположены рядами или параллельно, для приема потоков противоточного сброса, выходящих из их камер при рабочих давлениях, превышающих нижнее давление, которое является самым низким давлением вакуума. В Фиг.4В свежий поток противоточного сброса из камеры 114 выходит при давлении окружающего воздуха прямо в трубу 104 подачи тяжелого продукта. Если для упрощения процесса используется одноступенчатый вакуумный насос, поток противоточного сброса из камеры 115 будет дросселироваться со снижением давления через отверстие, чтобы соединиться с потоком из камеры 116 на входе вакуумного насоса. Вакуумный насос дает возможность установке АРД работать при более низких давлениях, что может быть целесообразным, когда АРД соединена с топливным элементом, работающим при более низких давлениях, как, например, ТЭРК, работающий при давлении окружающего воздуха. Воздействие вакуума на АРД способствует высокому выходу кислорода, или фракционному восстановлению, и поэтому высокому энергетическому кпд при разделении воздуха.

Фиг.5А и 5В показывают контактную поверхность клапана второго статора в сечении 16'-17' Фиг.1. Открытые проходы контактной поверхности являются рабочими проходами второго клапана, сообщающимися непосредственно с камерой 121 подачи легкого продукта, несколькими камерами 122, 123, 124 и 125 для выхода легкой флегмы и тем же количеством камер 126, 127, 128 и 129 внутри второго статора для возврата легкой флегмы. Рабочие проходы второго клапана находятся в кольце, образованном расположенными по окружности уплотнениями 131 и 132. Каждая пара камер для выхода и возврата легкой флегмы обеспечивает ступень снижения давления легкой флегмы, соответственно, для функций процесса АРД, как, например, обратное заполнение, выравнивание полного или парциального давления и продувка для очистки.

Для иллюстрации возможного снижения давления легкой флегмы с регенерацией энергии показан расширитель (детандер) 140 прерывистого потока легкой флегмы в Фиг.1 и 5А, для обеспечения снижения давления четырех ступеней легкой флегмы с регенерацией энергии. Расширитель легкой флегмы обеспечивает снижение давления для каждой из четырех ступеней легкой флегмы, между камерами 122 и 129, 123 и 128, 124 и 127 и 125 и 126, соответственно для выхода и возврата легкой флегмы, как показано. Расширитель 140 для флегмы может приводить в действие добавочный компрессор 145 для легкого продукта с помощью приводного вала 146, который подает обогащенный кислородом легкий продукт в трубу 147 подачи кислорода, сжатый до давления, превышающего высокое давление цикла АРД. Для иллюстрации возможного снижения давления легкой флегмы с регенерацией энергии расширитель 140 для прерывистого потока легкой флегмы обеспечивается, чтобы снизить давление четырех ступеней легкой флегмы с регенерацией энергии. Расширитель легкой флегмы служит средством для снижения давления для каждой из четырех ступеней легкой флегмы, между камерами 122 и 129, 123 и 128, 124 и 127 и 125 и 126, соответственно для выхода и возврата легкой флегмы, как показано.

Поскольку легкая флегма и легкий продукт имеют приблизительно одинаковую чистоту, расширитель 140 и добавочный компрессор 145 легкого продукта могут быть герметично заключены в один корпус, который может быть объединен со вторым статором, как показано в Фиг 1. Эта конструкция "турбокомпрессора" дополнительно повышенной эффективности без отдельного приводного двигателя целесообразна, поскольку можно достигать полезного подъема давления без использования наружного двигателя и соответствующих уплотнений вала, и, кроме того, эта конструкция может быть очень компактной при работе с большими скоростями вала.

Фиг.5В показывает более простое альтернативное использование дроссельного отверстия 150 как средства снижения давления для каждой из ступеней легкой флегмы.

Обращаясь к Фиг.1, подаваемый сжатый газ поступает в камеру 113, как показано стрелкой 125, в то время как тяжелый продукт выходит из камеры 117, как показано стрелкой 126. Ротор опирается на подшипник 160 с уплотнением 161 вала на приводном валу 162 ротора в первом статоре 8, который в сборке объединен с первым и вторым статорами клапана. Ротор адсорбера приводится в действие от двигателя 163 в качестве приводного средства ротора.

Буферное уплотнение 170 установлено для обеспечения более принудительного уплотнения буферной камеры 171 между уплотнениями 131 и 171. Для дальнейшего уменьшения утечки и трения вращающего момента буферное уплотнение 171 осуществляет уплотнение на поверхности 172 уплотнения гораздо меньшего диаметра, чем диаметр расположенного по окружности уплотнения 131. Буферное уплотнение 170 осуществляет уплотнение между удлинением 175 ротора 4 адсорбера и уплотняющей поверхностью 172 на втором статоре 9 клапана, при этом удлинение 175 ротора охватывает заднюю часть второго статора 9 клапана, образуя буферную камеру 171. Элемент 180, вмещающий корпус статора, обеспечен в качестве конструктивного соединения между первым статором 8 клапана и вторым статором 9 клапана. Обеспечение прямых проходов адсорберов к поверхности статора является альтернативой обеспечения таких уплотнений и описано в совместной, одновременно рассматриваемой предварительной заявке США №60/301723, поданной 28 июня 2001 года, которая включена здесь в качестве ссылки.

В последующих чертежах данного описания упрощенные схемы представляют устройство или модуль АРД. В этих сильно упрощенных схемах будут показаны только одна труба 181, ведущая к первой контактной поверхности 10 клапана; и одна труба 182 для тяжелого продукта, отходящая от контактной поверхности 10 клапана; и труба 147 подачи легкого продукта и одна ступень 184 легкой флегмы со средством снижения давления, сообщающимся со второй контактной поверхностью 11 клапана.

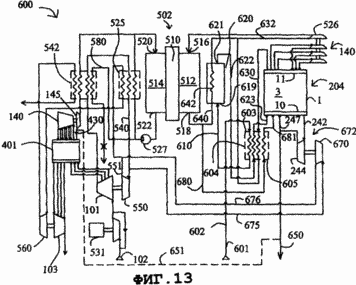

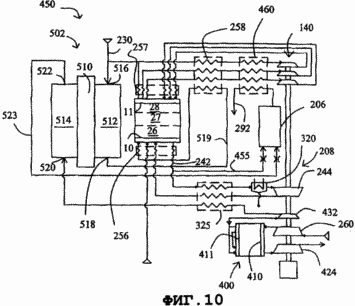

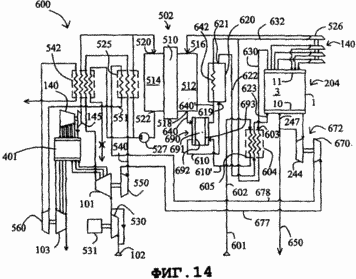

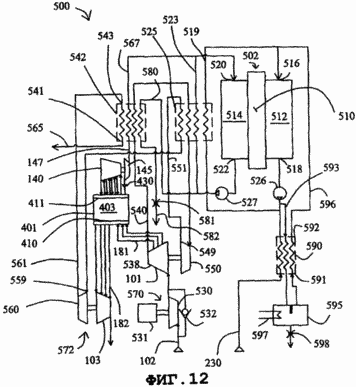

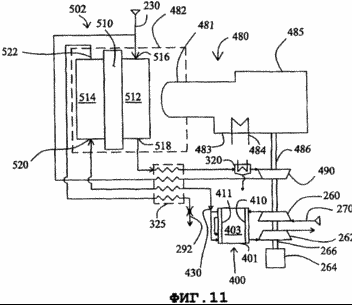

Фиг.6-14 показывают различные системы регенерации энергии, использующие различные рабочие жидкотекучие среды для регенерации энергии. В одном варианте кислородный компрессор АРД объединен с газотурбинным циклом косвенного нагрева дополнительной выработки электроэнергии с использованием сбрасываемого тепла, где в качестве рабочей среды используется воздух. По меньшей мере, часть воздуха обеспечивается для кислородного обогащения АРД при подходящих для процесса давлениях; остальной воздух сжимается до более высокого давления в качестве рабочей среды газотурбинного цикла, подвергаемой косвенному нагреву батарей топливных элементов через теплообменники, связанные с контурами катодного и/или анодного потоков.

В других примерах реализации рабочей средой дополнительного цикла выработки электроэнергии с использованием сбрасываемого тепла является газ анодного контура в газотурбинном цикле. Если водородное обогащение АРД проводится близко к температуре окружающей среды, используется рекуперативный теплообменник для достижения высокого термодинамического кпд. В качестве альтернативы, если водородное обогащение АРД проводится так, что второй конец установки имеет повышенную температуру, приближающуюся к температуре батареи топливного элемента, а его первый конец сохраняется при температуре, близкой к температуре окружающего воздуха, его можно использовать в качестве теплового вращающегося регенератора газотурбинного цикла, использующего анодный газ в качестве рабочей среды.

Водород можно использовать в качестве топлива для электростанций, работающих на ТЭТО. Когда анодный газ используется как рабочая среда дополнительной выработки энергии с использованием тепла, водород, содержащий значительную фракцию водяного пара (например, приблизительно от 25% до 50%), может служить рабочей средой для расширения, в то время как рабочей средой для сжатия является водород, из которого полученная из топливного элемента вода в значительной степени удалена конденсацией. Расширитель радиального потока может использоваться в смеси водород/водяной пар, выходящей с анода топливного элемента. Вследствие того, что относительно сухой водород, подверженный сжатию после конденсации, имеет низкий молекулярный вес, альтернативные подходящие компрессоры включают высокоскоростные центробежные, многоступенчатые центробежные и объемные компрессоры.

Для небольших электростанций цикл дополнительной выработки электроэнергии с использованием сбрасываемого тепла может использовать отдельную рабочую среду из газов анода и катода, как, например, водяной пар (цикл Рэнкина) и водород (цикл Стирлинга). Для небольших топливных элементов ТЭТО, работающих на водороде, использование двигателя Стирлинга для дополнительной выработки электроэнергии с использованием сбрасываемого тепла особенно целесообразно, поскольку рабочая среда двигателя может восполняться из запаса водородного топлива. Необходимость полной герметичности уплотнений рабочей среды двигателя Стирлинга таким образом уменьшается в настоящем изобретении.

Так как описываемые здесь системы и способы используют кислородное обогащение и водородное обогащение в процессе АРД для повышения напряжения и/или плотности тока, получаемых от батареи топливного элемента, фракционное количество теплотворной способности топлива, получаемого в виде высокотемпературного отходящего тепла, на цикл дополнительной выработки электроэнергии с использованием сбрасываемого тепла значительно снижается по сравнению с предшествующим уровнем техники. Соответственно, скорость потока рабочей жидкости и нагрузки теплообмена снижаются. Номинальная мощность цикла снижается пропорционально увеличению электроэнергии, непосредственно вырабатываемой батареей топливных элементов. Полезная механическая энергия, полученная циклом дополнительной выработки электроэнергии с использованием сбрасываемого тепла, применяется главным образом или исключительно для компрессионных нагрузок, связанных с вспомогательным оборудованием процесса АРД.

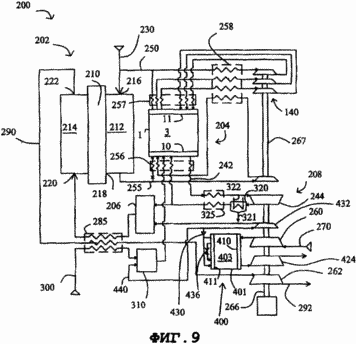

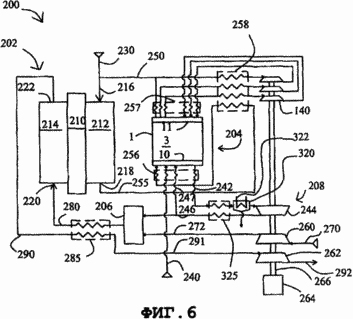

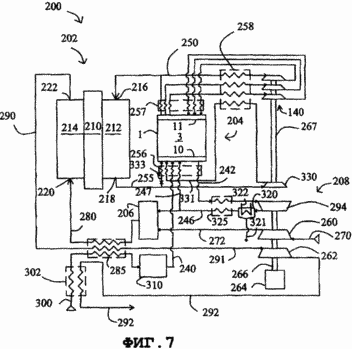

Каждая из Фиг.6-9 является упрощенным схематическим изображением примера электростанции 200, работающей на тепловом элементе из расплавленного карбоната, включающей тепловой элемент 202, установку 204 высокотемпературной адсорбции с использованием разности давлений (АРД), взаимодействующую с камерой сгорания 206 для переноса углекислого газа с анодной стороны на катодную сторону топливного элемента, и объединенную с ними газовую турбину 208 для сжатия газа и расширения. Установка 204 АРД увеличивает концентрацию водорода и снижает концентрацию углекислого газа над катодом, таким образом увеличивая напряжение элемента. Это непосредственно увеличивает кпд батареи топливного элемента и выход электроэнергии, в то же время уменьшая тепло, вырабатываемое топливным элементом так, что фракция выходящей электроэнергии установки, регенерируемой менее эффективно циклом дополнительной выработки электроэнергии с использованием сбрасываемого тепла, уменьшается. Системы, показанные в Фиг.6-9, являются только примерами, и могут быть использованы другие системы с отличающимся расположением устройств и труб или с дополнительными устройствами и трубами, или с их меньшим количеством.

Батарея 202 топливных элементов расплавленного карбоната включает электролит 210 расплавленного карбоната, расположенный на пористой керамической матрице, находящейся между анодным каналом 212 и катодным каналом 214. Анодный канал имеет входное отверстие 216 и выходное отверстие 218, а катодный канал 214 имеет входное отверстие 220 и выходное отверстие 222.

Пример реализации по Фиг.6 показывает два альтернативных принципа подачи сочетания газа. Более конкретно, любой из этих подаваемых газов может использоваться отдельно в любой установке ТЭРК. Эти альтернативы зависят от того, годится ли подаваемый газ для прямого доступа к аноду или для доступа только после обработки в первой установке АРД. Если топливом является природный газ, эти альтернативы зависят от обработки топлива или от сочетаний (1) "внутренней конверсии" внутри батареи топливного элемента, (2) "конверсии повышенной сорбции" внутри первой установки АРД или (3) "наружной конверсии", снаружи расположенной в непосредственной близости системы ТЭРК, как описано здесь.

Эндотермическими реакциями конверсии являются

СН₄+Н₂ O СО+3Н₂ и

СН₄+2Н₂ О CO₂+4Н₂

с экзотермической конверсией водяного пара

СО+Н₂O CO₂+Н₂

дополняемой частичным сгоранием в случае автотермической конверсии СН₄+1/2O ₂СО+2Н₂.

Входное отверстие 230 для первого подаваемого газа сообщается со входом анода 214, вводя первый подаваемый газ, уже сжатый и подогретый, в рабочие условия ТЭРК. Первым подаваеммым газом может быть водород, промышленный газ, вырабатываемый наружным средством обработки топлива (например, газификатором угля или реформинг-установкой для конверсии метана с водяным паром), или природный газ для внутренней конверсии внутри анодного канала 212, который затем модифицируется, как известно специалистам в данной области, чтобы содержать подходящие катализаторы конверсии с водяным паром, как, например, никель с оксидом алюминия в качестве носителя.

Входное отверстие 240 для второго подаваемого газа сообщается с камерой выработки подаваемого газа в первой контактной поверхности вращающегося клапана первой установки 204 АРД, снова вводя уже сжатый и подогретый газ в первую установку АРД с более высоким давлением и рабочей температурой. Обогащенный углекислым газом и водяным паром поток тяжелого продукта выпускается из камеры сброса и выхода в первой контактной поверхности 10 вращающегося клапана в трубу 242 с более низким давлением цикла первой установки АРД. Высокое давление первой установки АРД слегка превышает рабочее давление ТЭРК, а нижнее давление может быть атмосферным или ниже атмосферного давления. Если рабочее давление ТЭРК выбирается в пределах атмосферного, первая установка АРД будет вакуумной, при этом нижнее давление цикла будет в пределах приблизительно от 0,1 до 0,5 бар абсолютного давления.

Поток тяжелого продукта из трубы 242 подвергается сжатию снова до более высокого давления первой установки АРД компрессором 244 для углекислого газа, который подает сжатый поток тяжелого продукта к трубе 246, которая имеет отвод в трубу 247 для тяжелой флегмы, сообщающуюся с камерой выработки подаваемого газа в первой контактной поверхности 10 вращающегося клапана первой установки 204 АРД, и отвод в камеру сгорания 206 газовой турбины. В качестве альтернативы, если поток тяжелого продукта в трубе 242 находится под давлением ниже атмосферного, тогда устройством 244 может быть вакуумный насос для извлечения потока тяжелого продукта.

Легкий газ обогащенного водорода из первой установки АРД 204 подается трубой 250 со второй контактной поверхности 11 вращающего клапана первой установки АРД на вход 216 анода. Показаны ступени легкой флегмы, где отдельные потоки легкого газа с постепенно снижающимися давлениями удаляются со второй контактной поверхности вращающегося клапана для снижения давления в соответствующих ступенях расширителя 140 легкой флегмы и затем возвращаются на вторую контактную поверхность клапана для очистки и восстановления давления адсорберов. После прохождения через анодный канал 212 анодный газ, обедненный водородом и обогащенный углекислым газом, удаляется из выхода 218 анода через трубу 255 для обработки в первой установке 204 АРД для восстановления водорода, углекислого газа и компонентов метанового топлива, при этом удаляя углекислый газ и по меньшей мере часть водяного пара.

Анодный канал 212, труба 255, установка 204 АРД и труба 250 образуют замкнутый контур анода, где водород подвергается рециркуляции и восполняется по существу для полной утилизации водорода и других топливных компонентов, в то время как углекислый газ непрерывно удаляется установкой 204 АРД. Вспомогательное средство повышения давления может быть полезным для преодоления падения давления потока по контуру анода. В Фиг.6 средством повышения давления является установка 204 АРД, при этом не требуется никакого механического средства повышения давления. Выходящий с анода газ в трубе 255 находится при умеренно более низком давлении, чем подаваемый газ в трубе 240 для подачи и газ продукта тяжелой флегмы в трубе 247. Таким образом, анодный отходящий газ поступает в камеру восстановления давления подаваемого газа в первой контактной поверхности 10 вращающегося клапана. После того, как отходящий с анода газ входит в адсорберы 3, он там сжимается обратно до более высокого давления подаваемым газом и газом тяжелой флегмы, входящими в адсорбер из труб 240 и 247.

По выбору, ступень тяжелой флегмы и труба 247 могут быть устранены, что увеличит фракцию компонентов топливного газа (водорода, моноксида углерода и метана), подаваемых в камеру сгорания 206. При относительно высоком соотношении давлений между высокими и низкими давлениями в первой установке АРД будет достигаться относительно высокое восстановление компонентов топливного газа в газе легкого продукта (для рециркуляции на анод топливного элемента). При достаточно большом потоке продукта тяжелой флегмы и соответствующем потреблении энергии при сжатии тяжелой флегмы компоненты топливного газа могут быть в значительной степени удалены из тяжелого продукта углекислого газа и/или водяных паров, поэтому камера сгорания 206 может быть устранена и заменена небольшой каталитической камерой сгорания.

Первый теплообменник 256 может быть предусмотрен для труб, подающих газ, тяжелую флегму, и выходных труб, сообщающихся с первой контактной поверхностью 10 клапана, чтобы установить первую температуру на первом конце адсорберов. Второй теплообменник 257 может быть предусмотрен для труб, через которые проходит легкий продукт, трубы выхода легкой флегмы и трубы возврата легкой флегмы, сообщающимися со второй поверхностью 11 клапана, чтобы установить вторую температуру на втором конце адсорберов. Третий теплообменник 258 может быть предусмотрен для передачи тепла с выходной трубы 255 анода в трубы выхода легкой флегмы, сообщающиеся со входами ступеней расширителя 140 легкой флегмы, так что высокосортное тепло из батареи топливного элемента восстанавливается по меньшей мере частично в расширителе 140.

Узел 208 газовой турбины включает компрессор 260 и турбину 262, связанные с двигателем/генератором 264 валом 266 и компрессором 244 для тяжелого продукта и расширителем (детандером) 140 легкой флегмы валом 267. Воздух окружающей среды вводится в компрессор 260 трубой 270, осуществляющей подачу внутрь, и сжимается до рабочего давления для направления по трубе 272 к камере сгорания 206. Камера сгорания 206 сжигает остаточные количества топлива (включая некоторые количество водорода и невосстановленного моноксида углерода и топлива) в потоке тяжелого продукта, богатого углекислым газом. Катализатор может быть обеспечен в камере сгорания 206 для обеспечения стабильного горения с высокими инертными концентрациями, или же туда может быть добавлено вспомогательное топливо. Согласно примеру реализации, показанному в фигуре 6, горячий газ (т.е. продукт сгорания), выходящий из камеры сгорания 206 по трубе 280, охлаждается в рекуперативном теплообменнике 285 приблизительно до рабочей температуры ТЭРК для поступления в качестве катодного газа на входное отверстие 220 катода. Катодный газ содержит углекислый газ и остаточный кислород, разжиженный водяным паром и азотом. После циркуляции через катодный канал 214, в котором некоторое количество кислорода и углекислого газа расходуется, истощенный катодный газ переносится из выходного отверстия 222 катода по трубе 290 назад в рекуператор 285 для повторного нагрева до повышенной температуры на входе турбины для поступления по трубе 291 на турбину 262. После расширения через турбину 262 выходящий катодный газ удаляется через трубу 292, где предпочтительно будет происходить следующий теплообмен для достижения наиболее эффективной регенерации тепла, например, для подогрева подаваемого на входы 230 и 240 газа. Таким образом турбина 262 приводит в действие узел 208 турбины.

Согласно другому примеру реализации (не показан), часть горячего газа (т.е. продукт сгорания), выходящий из камеры сгорания 206, может направляться сразу на турбину 262, не проходя через катодный канал 214. В следующем варианте обеспечивается второй поток газа тяжелого продукта из установки 204 АРД во вторую камеру сгорания и затем введение горячего продукта сгорания непосредственно в турбину 262.

и на Фиг.6 показано удаление воды из тяжелого продукта в трубе 242 либо до сжатия компрессором 244 для углекислого газа, как показано в Фиг.6, либо после сжатия, если используется вакуумный насос в качестве компрессора 244, как показано в Фиг.7. Конденсатор 320 может быть обеспечен в трубе 242 для удаления воды и для охлаждения газа тяжелого продукта, чтобы уменьшить компрессионную мощность, необходимую для компрессора 244. Жидкая вода удаляется через слив 321. Температура конденсации может быть установлена охладителем 322. Для рекуперативного теплообмена между трубами 242 и 246 может быть обеспечен четвертый теплообменник 325.

На Фиг.7 показано несколько альтернативных признаков и усовершенствований. На этой фигуре показана термически объединенная реформинг-установка. Уже сжатое топливо и вода (или водяной пар) поступают из трубы 300 для подачи, проходя через рекуператор 302 для регенерации тепла из расширенного катодного отходящего газа в трубе 292 и затем через рекуператор 285, чтобы достигнуть повышенной температуры конверсии (приблизительно от 800°С до 1200°С), для поступления на реактор 310 каталитической конверсии. Реакция эндотермической конверсии снижает температуру подаваемого синтетического газа приблизительно до температуры ТЭРК, и этот синтетический газ подается по трубе 240 в камеру выработки подаваемого газа в первой контактной поверхности 10 вращающегося клапана установки 204 АРД.

Следующим признаком на Фиг.7 является обеспечение вспомогательного механического средства повышения давления для анодного контура, как, например, вспомогательный компрессор 330, который непосредственно приводится в действие расширителем 140 легкой флегмы через вал 267. Давление повторно сжатого анодного газа из трубы 255 повышается опять до более высокого давления вспомогательным компрессором 330 и подается по трубе 331 в камеру выработки подаваемого газа в первой контактной поверхности 10 вращающегося клапана. Часть выходящего анодного газа в трубе 255 может и прямо подаваться по трубе 333 в камеру повышения давления подаваемого газа. В этом примере единственным источником энергии для вспомогательного компрессора 330 является расширитель 140, который в этом примере расположен отдельно от узла 208 газовой турбины.

На Фиг.8 и 9 показаны дополнительные примеры реализации, включающие вакуумную адсорбцию с использованием разности давлений (ВАРД) для дополнительного увеличения парциальных давлений кислорода и углекислого газа в катодном канале с целью увеличения электродвижущей силы элемента и, следовательно, снижения нагрузки дополнительной выработки электроэнергии с использованием сбрасываемого тепла, что в целом увеличивает кпд установки. На Фиг.8 и 9, как на Фиг.6 и 7, различные детали рекуперативной регенерации тепла и конденсация воды из тяжелого продукта показаны в упрощенной схематической форме.

Установка 400 для АРД или ВАРД кислорода включает вращающийся модуль 401 с селективным адсорбентом азота в адсорберах 403, первую контактную поверхность 410 вращающегося клапана и вторую контактную поверхность 411 вращающегося клапана. Первая контактная поверхность 410 вращающегося клапана получает подаваемый сжатый воздух в камеру выработки подаваемого газа из воздушного компрессора 260 через трубу 420 и выпускает отработанный обогащенный азотом воздух из камеры выхода через трубу 422 на вакуумный насос 424 (по выбору включенный для ВАРД или исключенный для простой АРД) для выброса в атмосферу и любого другого использования для умеренно обогащенного азота. Вторая контактная поверхность 411 вращающегося клапана отправляет обогащенный кислород легкого продукта, например 90% чистоты, обратным клапаном 430 в трубе 431 на кислородный компрессор 432, который подает кислород под давлением, по меньшей мере, равным рабочему давлению ТЭРК, в трубу 434 и затем в камеру сгорания 206. Во второй контактной поверхности 411 вращающегося клапана и обеспечены дроссели 436 снижения давления легкой флегмы для ступеней легкой флегмы.

Согласно варианту примеров реализации, показанных на Фиг.8 и 9, анодный отработанный газ, выходящий через выходное отверстие 218 анода, непосредственно вводиться в камеру сгорания 206 без прохождения сначала через установку АРД водорода. Отходящий анодный газ затем может сжигаться с обогащенным кислородным потоком, вырабатываемым установкой 400 АРД кислорода.

Кислородное обогащение воздуха, обеспечиваемое камерой сгорания 206, может существенно снизить инертное насыщение азота и аргона в катодном канале, таким образом увеличивая электромеханическое преобразование энергии, как было описано выше. Рабочей средой для газотурбинного расширителя 262, таким образом, является сильно концентрированный углекислый газ только с очень небольшими количествами атмосферных газов. Кроме того, кислородное обогащение может обеспечивать более полное сгорание без катализатора или с меньшими количествами катализаторов, и оно может по существу устранить токсичные выделения.

Фиг.9 показывает дополнительный признак, заключающийся в том, что часть обогащенного кислорода из установки 400 АРД используется для обработки топлива либо внутри установки, как здесь показано, или снаружи, как в примере, где газификация угля используется для выработки синтетического газа подачи. Здесь часть сжатого кислорода в трубе 434 передается по трубе 440 на реформинг-установку 310, которой здесь является установка для автотермической конверсии природного газа с водяным паром.

Фиг.10 показывает упрощенное схематическое изображение примера реализации 450 системы ТЭТО, к которому подается газ через входное отверстие 230 для топлива (которым может быть природный газ, синтетический газ или водород). Пример реализации 450 включает кислородную ВАРД, компрессионное оборудование которой главным образом приводится в действие регенеративным газотурбинным циклом, использующим анодный газ в качестве рабочей среды для регенерации отходящего тепла батареи топливных элементов, как цикл выработки дополнительной электроэнергии с использованием сбрасываемого тепла для управления вспомогательными нагрузками компрессора. В качестве альтернативы, обогащенный кислород может поставляться процессом АРД с положительным (избыточным) давлением, как показано в Фиг.4А. Компоненты и цифровые позиции в основном соответствуют изложенному выше описанию для Фиг.6 и 9. Системы, показанные в Фиг.10-14, являются только примерами, и могут использоваться другие системы с различным расположением устройств и труб или с дополнительными устройствами и трубами, или с меньшим количеством устройств и труб.

Батарея 502 топливных элементов из твердого оксида включает мембрану 510 электролита твердого оксида, расположенную между анодным каналом 512 и катодным каналом 514. Анодный канал имеет вход 516 и выход 518, соединенные анодным контуром 519, а катодный канал 514 имеет вход 520 и выход 522. Если топливом является природный газ, он подвергается конверсии внутри анодного канала 512, в то время как в контуре анода 519 сохраняется подходящая концентрация пара для предотвращения отложения углерода.

Газ тяжелого продукта из первой установки АРД частично выходит по трубе 455, отходящей от трубы 242 и переносящей газ, который выходит из анодного контура в камеру сгорания 206. Катодный остаточный газ может быть использован в качестве окислителя в камере сгорания 206 и передается с выхода 522 катода трубой 457 в камеру сгорания. Летучий газ из камеры сгорания 206 выпускается выходной трубой 459 после регенерации тепла в теплообменнике 460, где газ легкой флегмы подвергается повышенному нагреву перед входом в ступени расширителя 140 легкой фракции. Рабочая среда в расширителе 140 является смесью водяного пара и водорода, если топливом является водород, и включая углекислый газ, если топливом является метан или синтетический газ, которые вводятся через входное отверстие 230 для подачи топлива.

Рабочая температура адсорбера первой АРД может быть близкой к температуре окружающего воздуха, и в этом случае теплообменники 256 и 257 будут рекуператорами с тяжелой нагрузкой. В качестве альтернативы, первая установка АРД может работать при повышенной температуре, при этом вторая температура вблизи второй контактной поверхности клапана предпочтительно повышена относительно первой температуры вблизи первой контактной поверхности клапана, так что ротор адсорбера работает как тепловой вращающийся регенератор.

В одном примере реализации первая зона 26 адсорберов работает в диапазоне температур по существу от температуры окружающего воздуха приблизительно до 300°С с использованием оксида алюминия, цеолита 13Х или по меньшей мере умеренно гидрофобного цеолита, как, например, цеолит У, в качестве адсорбента. Вторая зона 27 адсорберов может работать в диапазоне температур приблизительно от 300°С до 500°С с использованием, например, оксида алюминия или активированного гидротальцита в качестве адсорбента. Третья зона 28 адсорберов может работать при температуре приблизительно от 530 до 800°С с использованием, например, оксида алюминия или сверхстойкого гидротальцита цеолита У. В качестве альтернативы, третья зона 28 может содержать (вместо адсорбента) по существу неадсорбционный керамический или металлический материал, выбранный для использования в высокотемпературной зоне вращающегося регенератора.

Фиг.11 показывает упрощенное схематическое изображение другого примера реализации 475 системы топливного элемента ТЭТО, для которой топливом является водород. Этот пример реализации особенно целесообразен для установок меньшего масштаба, для которых требуется высокий кпд. В примере реализации 475 двигатель Стирлинга 480 используется в качестве тепловой системы выработки электроэнергии с использованием сбрасываемого тепла для регенерации отходящего тепла. Двигатель 480 имеет горячий конец 481, в котором выполняется расширение рабочей среды цикла Стирлинга, для забора тепла из снабженной теплоизоляцией рубашки 482, окружающей батарею топливного элемента. Двигатель 480 имеет холодный конец 483, в котором выполняется сжатие рабочей среды цикла Стирлинга, для отвода тепла по существу при температуре окружающего воздуха из охладителя 484. Сжатый водород может использоваться в качестве рабочей среды цикла Стирлинга.

Двигатель Стирлинга может иметь кривошипно-шатунный механизм 485 для приводного вала 486, связанного с вентилятором 490 для рециркуляции анодного газа, питающим вентилятором 260 для кислорода АРД, включенным по выбору вакуумным насосом 424 АРД и по выбору генератором 264. В качестве альтернативы может быть использован механизм свободно плавающего поршня двигателя Стирлинга для того, чтобы выполнять все или некоторые из описанных компрессионных нагрузок непосредственно, без соединения с помощью вала.

Фиг.12 показывает упрощенное схематическое изображение примера реализации 500 системы ТЭТО, к которому через входное отверстие 230 подается выработанный снаружи и очищенный водород. Пример реализации 500 показывает кислородную ВАРД, где компрессионное оборудование главным образом приводится в действие автономными газовыми турбинами (турбозарядными агрегатами), регенерирующими отходящее тепло батареи топливных элементов как цикл дополнительной выработки электроэнергии с использованием сбрасываемого тепла, используемой только для вспомогательных компрессионных нагрузок. Обогащенный кислород может альтернативно подаваться процессом АРД при положительном (избыточном) давлении как показано в Фиг.4А.

Батарея 502 топливного элемента твердого оксида включает мембрану 510 электролита твердого оксида, расположенную между анодным каналом 512 и катодным каналом 514. Анодный канал имеет вход 516 и выход 518, соединенные анодным контуром 519, а катодный канал 514 имеет вход 520 и выход 522, соединенные катодным контуром 523. Анодный и катодный контуры проходят через теплообменник 525 для отвода отходящего тепла батареи при по существу рабочей температуре топливного элемента. Рециркуляционные вентиляторы (или эжекторы) 526 и 527 могут быть обеспечены для выработки рециркулирующего потока в анодном и катодном контурах соответственно, если требуется рециркуляция.

Компрессионное оборудование ВАРД для кислорода работает как показано в Фиг.4В и 5А с изменениями, как описано ниже. Питающий вентилятор 530 подает воздух на вход компрессора 101 для питающего разъемного потока. Вентилятор 530 приводится в действие электродвигателем (или двигателем внутреннего сгорания) 531, что необходимо для запуска турбин, которые приводят в действие компрессор 101 и вакуумный насос 103. Перепускной обратный клапан 532 обеспечен, чтобы при необходимости останавливать вентилятор 530, когда система 500 полностью запущена и температура доходит до рабочей температуры.

Питающий компрессор 101 включает ступени низкого давления, поставляющие воздух на модуль 401 ВАРД для кислорода, например, по трубе 181, как показано в Фиг.4А или 4В, а и ступень 538 более высокого давления, которая поставляет дополнительный сжатый воздух в качестве рабочей среды для регенерации тепла по трубе 540 на первый конец 541 первого теплового рекуператора 542, который и имеет второй конец 543, при температуре, приближающейся к рабочей температуре батареи топливного элемента. Рабочая среда для регенерации тепла нагревается в рекуператоре 542 и затем теплообменником 525 перед поступлением на вход 549 первой турбины 550 расширителя. После расширения в первой турбине 550 рабочая среда для регенерации тепла передается трубой 551 на дополнительный подогрев в теплообменнике 525 перед подачей на вход 559 второй турбины 560 расширителя. После того, как рабочая среда для регенерации тепла расширяется по существу до атмосферного давления во второй турбине 560, она переносится по трубе 561 через рекуператор 542, где ее остающееся теплосодержание регенерируется для подогрева воздуха в трубе 540 и обогащенного кислорода в трубе 567, и затем использованная рабочая среда удаляется по трубе 565.

В примере на Фиг.12 первая турбина 550 используется для приведения в действие питающего компрессора 101 в турбозарядном агрегате 570, а вторая турбина 560 используется для приведения в действие вакуумного насоса 103 в турбозарядном агрегате 572. Понятно, что использование первой и второй турбины может иметь обратный порядок и что электрический генератор и может быть подсоединен к каждой из этих турбин или к третьей турбине. К тому же турбины могут получать рабочую среду для регенерации тепла параллельно, а не рядами. Работа рядами с подогревом более эффективна с точки зрения термодинамики. и можно обеспечить промежуточное охлаждение между ступенями компрессора 101.

Обогащенный кислород из установки 401 ВАРД поставляется на кислородный компрессор 145 через обратный клапан 430 для дополнительного повышения давления обогащенного кислорода по существу до рабочего давления контура катодного канала 514. В соответствии с выбранным рабочим давлением компрессор 145 может иметь несколько ступеней, и ступени могут работать от соответствующего двигателя или от другого приводного средства. Фиг.12 показывает турбину 140 расширителя легкой флегмы в качестве источника энергии для кислородного компрессора 145, как показано в Фиг.5А. Это устройство достигает самого высокого кпд регенерацией энергии из падения давления газа легкой флегмы и имеет преимущество, заключающееся в том, что кислородный компрессор 145 приводится в действие от расширителя 140 кислорода в автономном узле ротора, который может быть заключен в герметичную оболочку. Для высоких рабочих давлений (т.е. >5 бар) может быть необходимым обеспечение дополнительных ступеней сжатия кислорода с другим источником энергии или вспомогательным для расширения легкой флегмы.

Поскольку обогащенный кислород, поставляемый простыми системами ВАРД, обычно содержит около 5% аргона и небольшое количество примесей азота, может быть целесообразным удалить продувочный поток с контура 523 катода через продувочную трубу 580. Труба 580 проходит через рекуператор 542 для восстановления энергии теплосодержания (энтальпии) из продувочного потока и включает дроссельный клапан 581 или другое средство для снижения давления перед отверстием 582 для выхода продувочного потока. Если нужно, весь или часть продувочного потока может быть удалена в атмосферу или же весь или часть продувочного потока может рециркулироваться из отверстия 582 в камеру создания избыточного давления для подаваемого газа установок 401 ВАРД, чтобы удержать обогащенный кислород, а и для регенерации энергии компрессоров в процессе ВАРД. Фракционное количество продувочного потока, которое рециркулируется в установке ВАРД, будет зависеть от анализа, определяющего допустимое скопление возвращаемой в процесс примеси аргона в анодном контуре. При рециркуляции продувочного газа умеренная концентрация аргона может быть восстановлена в качестве полезного коммерческого побочного продукта электростанции 500.

Может быть предусмотрен второй тепловой рекуператор 590 для подогрева водородного топлива, подаваемого на сторону анода через входное отверстие 230 для топлива под давлением, соответствующим рабочему давлению анодного канала. Первый конец 591 рекуператора 590 может иметь температуру окружающего воздуха (или температуру хранения водорода). Второй конец 592 рекуператора 590 имеет рабочую температуру батареи. Чтобы предотвратить нежелательное скопление водяного пара в качестве продукта реакции топливного элемента в анодном канале, фракция возвращенного в реакцию анодного газа отводится через конденсационный контур, включающий трубу 593 охлаждения, через рекуператор 590 к конденсатору 595 и трубу 596 повторного подогрева через рекуператор 590 назад на вход 516 анода. Охлаждающий змеевик 597 и дроссельный клапан 598 для выхода жидкости включены в конденсатор 595.

После рассмотрения Фиг.12 станет понятно, что установка ВАРД для кислорода и связанное с ней компрессионное оборудование, обеспеченные в ней в виде роторных "турбозарядных" агрегатов для регенерации отходящего тепла батареи топливных элементов, могут и применяться в системах ТЭРК для работы с потоком концентрированного CO ₂, и подаваемого на контур катода, так что можно получить две моли СО₂ на каждую моль O₂, потребляемую в катодной реакции ТЭРК.

Фиг.13 и 14 показывают примеры реализации 600 ТЭТО, где происходит конверсия топливного природного газа с паром. Десульфуризованный природный газ вводится по существу при рабочем давлении топливного элемента во входное отверстие 601 и оттуда по трубе 602 поступает в первый конец 603 рекуператора 604 реформинг-установки, который подогревает поступающий природный газ, когда он течет во второй конец 605 рекуператора реформинг-установки. Второй конец 605 находится при повышенной температуре, приближающейся к рабочей температуре батареи топливного элемента. Подогретый природный газ протекает по трубе 610 из второго конца 605 рекуператора ко входу 619 реактора 620 реформинг-установки. Природный газ вступает в реакцию с водяным паром в реакторе 620, вырабатывая водород, содержащий синтетический газ, моноксид углерода и углекислый газ; некоторое количество моноксида углерода может и вступать в реакцию с водяным паром, вырабатывая больше водорода.

Синтетический газ, вырабатываемый в реакторе 620, поступает с его выхода 621 по трубе 622 назад через рекуператор реформинг-установки (или его часть) для охлаждения синтетического газа до рабочей температуры первой установки АРД (для извлечения углекислого газа из водородного анодного топлива) и затем поступает по трубе 623 в камеру подачи первой установки 204 АРД для Н₂ .

Как было описано выше, рабочая температура первой установки 204 АРД может быть близка к температуре батареи топливных элементов реактора реформинг-установки. Например, рабочая температура установки АРД для H₂ может быть в пределах от 100 до приблизительно 200°С батареи топливных элементов реактора реформинг-установки. Если рабочая температура первой установки АРД достаточно высока для реакции конверсии водяного пара с метаном (по меньшей мере 600°С) и в адсорберы включен подходящий катализатор, реакция конверсии с водяным паром может проводится в виде реакции повышенной сорбции в установке АРД в зоне адсорбера с температурой, приближающейся приблизительно к 600°С или превышающей ее. При более низких температурах первой установки АРД (например, по меньшей мере, приблизительно от 200°С до 300°С) конверсия водяного пара может выполняться реакцией повышенной сорбции над подходящим катализатором внутри адсорберов. При еще более низких температурах, доходящих до температуры окружающей среды, первая установка АРД может работать с обычными адсорбентами для адсорбции CO₂ из водорода.

Обогащенный водородный продукт из первой установки АРД подается в виде легкого продукта по трубе 630 на трубу 632 анодного контура и затем, после дополнительного повышения давления вентилятором 526 рециркуляции анода, на вход 516 анода батареи топливных элементов. Анодный газ удаляется с выхода анода 518 в трубу 640, которая проходит через обогреватель 642 реактора реформинг-установки, и оттуда в трубу 632 анодного контура.

Обогащенный углекислый газ из первой установки АРД удаляется в качестве тяжелого продукта при более низком давлении по трубе 242 на вход компрессора углекислого газа (или вакуумного насоса) 244, который служит в качестве компрессора тяжелой флегмы, и сжимает поток обогащенного углекислого газа обратно до верхнего давления цикла первой установки АРД. Часть СО₂ возвращается назад в реакцию в установку АРД по трубе 247 в камеру для подачи тяжелой флегмы первой установки АРД. Остаток сжатого CO₂удаляется по трубе 650, поступая, в данном случае, на установку ТЭТО.

В противоположном случае при поступлении на установку ТЭРК (которая и может быть представлена в Фиг.13) этот пар CO₂ будет переноситься по трубе 651 (показанной пунктирной линией в Фиг.13) для смешения с потоком обогащенного кислорода между обратным клапаном 430 и компрессором 145 обогащенного кислорода, для обеспечения соответствующего потока катодного окислителя ТЭРК двумя молями СО₂ на каждую потребляемую моль О₂.

Компрессор углекислого газа или компрессор 244 тяжелой флегмы показан в Фиг.13 и 14, где он работает от третьей турбины 670 расширителя в автономном роторном "турбозарядном" узле 672. В Фиг.13 третья турбина 670 показана в параллельной работе с первой турбиной 550, так что входная труба 675 в турбину 670 соединена с трубой 540, которая является входом в турбину 550, а выходная труба 676 из турбины 670 соединена с трубой 551, которая является выходом из турбины 550.

В Фиг.14 все три турбины работают рядами для ступенчатого расширения воздуха рабочей среды для регенерации тепла. Труба 540 впускает нагретый воздух на вход турбины 550, затем труба 677 впускает частично расширенный воздух ко входу турбины 670, а труба 678 впускает дополнительный расширенный воздух на теплообменник 526 для повторного нагрева и затем по трубе 551 ко входу турбины 560 для окончательного расширения до атмосферного давления. Желательно, чтобы труба 677 и проходила по контуру теплообменника 525 для повторного нагрева, так чтобы вход к каждой ступени турбины нагревался до самой высокой температуры, которая может быть достигнута.

Перегрев или повторный нагрев в Фиг.13 и 14 и может быть обеспечен камерой сгорания анодного остаточного газа (или отходящего газа первой АРД), которая не показана в этих упрощенных схематических изображениях. Горелка для анодного остаточного газа не будет выделять никаких токсичных выборов, если окислителем является сильно обогащенный кислород, вырабатываемый установкой 401 АРД или ВАРД для кислорода. Поскольку анодным остаточным газом будет главным образом CO₂ с очень низкой теплотворной способностью компонентов топлива, обогащенный кислород желательно использовать в качестве окислителя, чтобы избежать или уменьшить потребность в катализаторе, который будет необходим для сжигания газа, обладающего чрезвычайно низким содержанием ВТИ (Брит. тепловых единиц) в воздухе.

В Фиг.13 топливный газ в анодном канале включает водород, а и возможно будет включать моноксид углерода в качестве компонента топлива, так что водяной пар и углекислый газ непрерывно образуются как продукты реакции. Проскальзывающая струя анодного газа непрерывно удаляется с пространства вблизи выхода 518 анода по трубе 680 и охлаждается через рекуператор 604 реформинг-установки до надлежащей температуры для поступления в камеру подачи на первую установку АРД по трубе 681. В этом примере реализации первая установка АРД таким образом получает три подаваемых потока для подъема концентрации CO₂ : (1) проскальзывающую струю анодного газа в трубе 680, (2) синтетический газ реактора конверсии с водяным паром в трубе 622 и (3) концентрированный СО₂ тяжелой флегмы из трубы 247. Внутри процесса АРД каждый адсорбер должен получать эти три подаваемых потока в том же порядке (из трубы 681, затем трубы 623, затем трубы 247), чтобы сохранить правильную последовательность подъема концентрации CO₂. Следует следить за координацией водяного пара в примере реализации Фиг.13, чтобы поддерживать адекватное соотношение пара/углерода в реформинг-установке и в анодном канале для предотвращения любого отложения углерода и последующей каталитической дезактивации. Водяной пар должен подаваться с подаваемым газом, содержащим природный газ, или в него. Может быть необходимо использовать до некоторой степени гидрофобный адсорбент в первой установке АРД или же впрыскивать дополнительный водяной пар в анодный канал топливного элемента. В этом примере реализации разделение менее четкое, поскольку, когда СО₂ извлекается и концентрируется, нет необходимости отделять СО.

В Фиг.14 топливный газ в анодном канале предусматривается в качестве очищенного водорода, который был отделен первой установкой АРД, сконструированной и работающей таким образом, чтобы удалять примеси СО и СН ₄, а и CO₂. (Снова, горелка для остаточного газа может использоваться для сжигания остаточных топливных компонентов в получаемом потоке тяжелой флегмы, обогащенном CO₂ , при этом полезное тепло применяется для подогрева или повторного нагрева регенерации отходящего тепла в турбинах расширителя). Первая установка АРД Фиг.14 получает два питающих потока, синтетический газ реактора реформинг-установки для конверсии метана с водяным паром, поступающим из трубы 623, после чего поступает сжатая тяжелая флегма из трубы 247, и не имеет возврата в реакцию с анодного контура, на которую он направил очищенный водород. В этом случае в анодном канале совсем не образуется СО₂ , единственным продуктом реакции здесь является водяной пар. Водяной пар может быть извлечен из анодного контура рекуперативным теплообменом в конденсатор, как показано в Фиг.12, но в Фиг.14 водяной пар извлекается ротационным осушительным влагообменником 690, подсоединенным между трубами 610 и 640. Влагообменник 690 включает кольцо осушителя 691, находящееся в контакте с контактными поверхностями клапана 692 и 693. Влагообменник передает водяной пар продукта анода из трубы 640 выхода анода на трубу подачи 610 реактора для конверсии с водяным паром, чтобы удалить водяной пар из контура анода, обеспечивая при этом весь водяной пар, необходимый для конверсии метана с водяным паром.

В Фиг.14 труба 640 переносит влажный анодный газ через контактную поверхность 692 клапана в одну сторону кольца осушителя, откуда высушенный анодный газ подается через контактную поверхность 693 клапана в трубу 640', соединенную с трубой 632 контура анода. Труба 610 подает увлажненный конверсией с водяным паром газ через контактную поверхность 692 клапана с другой стороны кольца осушителя, к которому подавался сухой подогретый природный газ через контактную поверхность клапана 693 из трубы 610'. Движущая сила для переноса влаги может быть увеличена либо установлением более высокой температуры в трубе 610 относительно более низкой температуры в трубе 640, либо установлением более высокого давления в трубах 640 и 640' относительно более низкого давления в трубах 610 и 610'.

Понятно, что может быть много альтернативных решений и вариантов описанных систем и процессов.

Например, описанные системы и процессы могут быть использованы в связи с разными топливными элементами, питающими газами и установками АРД, например такими, как

А. Непосредственная работа на природном газе топливных элементов ТЭРК или ТЭТО с установками АРД как на аноде, так и на катоде.

Б. Работа ТЭРК или ТЭТО на синтетическом газе, вырабатываемом, например, газификацией угля кислородной продувкой, с установками АРД как на аноде, так и на катоде.

В. Косвенная работа ТЭТО на водороде, полученном конверсией из природного газа с установками АРД на реформинг-установке (отвод СО₂), аноде (отвод H₂O, который и может выполняться конденсацией) и катоде (отвод азота).

Г. Работа ТЭТО на водороде из любого источника, с установками АРД, на аноде (отвод H₂O, который и может быть выполнен конденсацией) и катоде (отвод азота).

Определение кпд на основе более низкой теплоты сгорания топлива находится в пределах приблизительно 60% для примеров реализации ТЭРК, 70% для ТЭТО, работающего на ископаемом топливе, и 80% для ТЭТО, работающего на водороде, с коммерчески приемлемыми плотностями тока.

Для систем ТЭРК описанные системы и процесс могут избежать скопления CO₂ на аноде, где вырабатывается CO₂, реакциями СН₄ и СО, а и переносом карбоната через электролит; в то же время устраняется скопление инертного азота на катоде.

Некоторые описанные примеры реализации ТЭТО имеют следующие потенциальные преимущества:

1. Проблема снижения напряжения элемента при чрезмерно высокой температуре может быть преодолена манипулированием парциальными давлениями.

2. Массовый расход CO₂, выходящего из анода, на единицу топлива может превышать приблизительно только на 20% массовый расход CO₂ в аноде ТЭРК, в который из электролита подается большее количество СО₂, поэтому компрессор тяжелой флегмы или вакуумный насос может быть гораздо меньше и требовать меньше электроэнергии.

3. Высокотемпературное (высокопотенциальное) отходящее тепло улучшает кпд турбозарядных агрегатов регенерации тепла.

Несмотря на то, что наше изобретение показано и описано со ссылкой на несколько примеров реализации, специалистам в данной области должно быть понятно, что изобретение может иметь модификации в устройстве и деталях, не выходящие за пределы этих принципов.

ФОРМУЛА ИЗОБРЕТЕНИЯ

1. Система, вырабатывающая электрический ток, содержащая, по меньшей мере, один топливный элемент, работающий при температуре, по меньшей мере, приблизительно 250°С, по меньшей мере, одну газовую систему, выбранную из системы отделения водородосодержащего газа или системы подачи кислородосодержащего газа, соединенную с топливным элементом, при этом система отделения водородосодержащего газа или система подачи кислородосодержащего газа включает в себя, по меньшей мере, одно устройство, выбранное из компрессора или насоса, причем система отделения водородосодержащего газа или система подачи кислородосодержащего газа содержит модуль адсорбции с использованием разности давлений, и приводную систему для компрессора или насоса, которая включает в себя средство для регенерации энергии, выбранное из системы отделения водородосодержащего газа, системы подачи кислородосодержащего газа, тепла топливного элемента или любой их комбинации.

2. Система по п.1, в которой топливным элементом является топливный элемент из расплавленного карбоната или топливный элемент из твердого оксида.

3. Система по п.1, в которой топливный элемент работает при температуре, по меньшей мере, приблизительно 600°С.

4. Система по п.1, в которой средство для регенерации энергии содержит, по меньшей мере, одну систему, выбранную из газовой турбины, теплообменника или двигателя Стирлинга.

5. Система по п.1, в которой насос является вакуумным насосом.

6. Система, вырабатывающая электрический ток, содержащая, по меньшей мере, один топливный элемент, работающий при температуре, по меньшей мере, 250°С, по меньшей мере, одну газовую систему, выбранную из системы отделения водородосодержащего газа или системы подачи кислородосодержащего газа, соединенную с топливным элементом, причем система отделения водородосодержащего газа или система подачи кислородосодержащего газа содержит модуль адсорбции с использованием разности давлений, и систему газовой турбины, соединенную с системой отделения водородосодержащего газа или с системой подачи кислородосодержащего газа, в которой система газовой турбины работает от энергии, регенерируемой средством, выбранным из системы отделения водородосодержащего газа, системы подачи кислородосодержащего газа, тепла топливного элемента или любой их комбинации.

7. Система по п.6, в которой модуль адсорбции с использованием разности давлений выполнен с возможностью подачи водородосодержащего газа на топливный элемент, при этом модуль адсорбции с использованием разности давлений включает в себя первый адсорбент и, по меньшей мере, один второй материал, выбранный из второго адсорбента, катализатора конверсии с водяным паром или катализатора реакции конверсии водяного газа.

8. Система по п.7, в которой первый адсорбент преимущественно адсорбирует углекислый газ по сравнению с водяным паром.

9. Система по п.8, в которой первый адсорбент содержит активированный щелочью материал, а катализатор содержит Cu-ZnO, карбонильный комплекс переходного металла или катализатор, содержащий металл из группы переходных металлов, введенный в клетку цеолита.

10. Система по п.6, в которой система газовой турбины дополнительно соединена, по меньшей мере, с одним устройством, выбранным из компрессора, насоса или вспомогательного устройства.

11. Система, вырабатывающая электрический ток, содержащая, по меньшей мере, один топливный элемент, выбранный из топливного элемента из расплавленного карбоната или топливного элемента из твердого оксида, по меньшей мере, одну газовую систему, выбранную из системы отделения водородосодержащего газа или системы подачи кислородосодержащего газа, соединенную с топливным элементом, причем система отделения водородосодержащего газа или система подачи кислородосодержащего газа содержит модуль адсорбции с использованием разности давлений, и систему газовой турбины, соединенную с системой отделения водородосодержащего газа или с системой подачи кислородосодержащего газа, в которой система газовой турбины работает от энергии, регенерируемой средством, выбранным из системы отделения водородосодержащего газа, системы подачи кислородосодержащего газа, тепла топливного элемента или любой их комбинации.

12. Система, вырабатывающая электрический ток, содержащая, по меньшей мере, один топливный элемент, работающий при температуре, по меньшей мере, приблизительно 250°С, по меньшей мере, одну газовую систему, выбранную из системы отделения водородосодержащего газа или системы отделения кислородосодержащего газа, соединенную с топливным элементом, в которой система отделения водородосодержащего газа выполнена с возможностью выработки первого потока отходящего газа, при этом система отделения кислородосодержащего газа выполнена с возможностью выработки второго потока отходящего газа, и систему газовой турбины, соединенную, по меньшей мере, с одной из систем, системой отделения водородосодержащего газа или системой отделения кислородосодержащего газа, при этом система газовой турбины получает, по меньшей мере, один из первого потока отходящего газа или второго потока отходящего газа.

13. Система по п.12, в которой топливный элемент работает при температуре, по меньшей мере, приблизительно 600°С.

14. Система по п.12, в которой система отделения водородосодержащего газа содержит первый адсорбционный модуль, а первый поток отходящего газа обогащен углекислым газом.

15. Система по п.14, дополнительно содержащая камеру сгорания, которая образует первый вход для приема первого потока отходящего газа и выход для удаления потока газа продукта сгорания.

16. Система по п.15, дополнительно содержащая первую трубу, через которую сообщаются по текучей среде выход камеры сгорания и входное отверстие катода, образованное топливным элементом, вторую трубу, через которую сообщаются по текучей среде выходное отверстие катода, образованное топливным элементом, и система газовой турбины, и, по меньшей мере, один теплообменник, вмещающий в себя, по меньшей мере, часть первой трубы и, по меньшей мере, часть второй трубы.

17. Система по п.15, дополнительно содержащая, по меньшей мере, одну трубу, через которую сообщаются по текучей среде выход камеры сгорания и система газовой турбины.

18. Система по п.12, в которой система газовой турбины включает в себя, по меньшей мере, одно устройство, выбранное из компрессора и вакуумного насоса.

19. Система по п.14, в которой первый модуль адсорбции содержит вращающийся модуль адсорбции с использованием разности давлений.

20. Система по п.19, в которой система газовой турбины включает в себя, по меньшей мере, одно устройство, соединенное с вращающимся модулем адсорбции с использованием разности давлений, при этом устройство выбрано из компрессора и вакуумного насоса.

21. Система, вырабатывающая электрический ток, содержащая, по меньшей мере, один топливный элемент, выбранный из топливного элемента из расплавленного карбоната и топливного элемента из твердого оксида, по меньшей мере, один модуль адсорбции с использованием разности давлений, который выполнен с возможностью выработки потока газа, обогащенного кислородом, для подачи на топливный элемент, и поток отходящего газа тяжелого продукта, и по меньшей мере, один вакуумный насос, соединенный с модулем адсорбции с использованием разности давлений, для извлечения потока газа тяжелого продукта.

22. Система, вырабатывающая электрический ток, содержащая источник кислородосодержащего газа, по меньшей мере, один модуль отделения водородосодержащего газа, который выполнен с возможностью выработки потока газа, обогащенного водородом, и потока газа, обогащенного углекислым газом, причем модуль отделения водородосодержащего газа содержит модуль адсорбции с использованием разности давлений, устройство сгорания для получения потока газа продукта сгорания из кислородосодержащего газа и потока газа, обогащенного углекислым газом, и, по меньшей мере, один топливный элемент из расплавленного карбоната, имеющий входное отверстие катода для приема потока газа продукта сгорания и входное отверстие анода для приема потока газа, обогащенного водородом.

23. Система по п.22, в которой модуль адсорбции с использованием разности давлений соединен с источником кислородосодержащего газа и выполнен с возможностью вырабатывания потока газа, обогащенного кислородом, для подачи на устройство сгорания.

24. Система по п.22, в которой топливный элемент из расплавленного карбоната имеет выходное отверстие для удаления, по меньшей мере, одного потока отходящего газа топливного элемента, при этом система дополнительно содержит первый теплообменник, который принимает поток отходящего газа топливного элемента и поток газа продукта сгорания.

25. Система по п.24, дополнительно содержащая реактор, вырабатывающий водородосодержащий газ, и трубу для подачи смеси углеводородного топлива - воды на реактор, вырабатывающий водородосодержащий газ, при этом, по меньшей мере, часть трубы для смеси углеводородного топлива - воды расположена внутри первого теплообменника.

26. Система по п.25, дополнительно содержащая модуль адсорбции с использованием разности давлений, соединенный с источником кислородосодержащего газа, который может вырабатывать поток газа, обогащенного кислородом, для подачи на реактор, вырабатывающий водородосодержащий газ.

27. Система, вырабатывающая электрический ток, содержащая, по меньшей мере, один топливный элемент, имеющий выходное отверстие анода для удаления анодного отходящего газа и входное отверстие катода, при этом топливный элемент работает при температуре, по меньшей мере, приблизительно 250°С, модуль адсорбции с использованием разности давлений, который выполнен с возможностью выработки потока газа, обогащенного кислородом, и устройство сгорания для получения потока газа продукта сгорания из потока газа, обогащенного кислородом, и анодного отходящего газа, и трубу, через которую сообщаются по текучей среде устройство сгорания и входное отверстие катода для топлива, для подачи потока газа продукта сгорания на катод топливного элемента.

28. Способ получения, по меньшей мере, одного подаваемого потока, по меньшей мере, на один топливный элемент, работающий при температуре, по меньшей мере, приблизительно 250°С, включающий обеспечение, по меньшей мере, одной из системы отделения водородосодержащего газа или системы подачи кислородосодержащего газа, соединенной с топливным элементом, при этом система отделения водородосодержащего газа или система подачи кислородосодержащего газа включает в себя, по меньшей мере, одно устройство, выбранное из компрессора или вакуумного насоса, причем система отделения водородосодержащего газа или система подачи кислородосодержащего газа содержит модуль адсорбции с использованием разности давлений, регенерацию энергии средством, выбранным из системы отделения водородосодержащего газа, системы подачи кислородосодержащего газа, тепла топливного элемента или любой их комбинации, и осуществление работы компрессора или вакуумного насоса, по меньшей мере, частично на регенерируемой энергии, для обеспечения, по меньшей мере, одного потока, подаваемого на топливный элемент.

29. Способ по п.28, при котором регенерация энергии и работа включает введение, по меньшей мере, одного отходящего потока из топливного элемента, системы отделения водородосодержащего газа или системы подачи кислородосодержащего газа, по меньшей мере, в один агрегат, выбранный из теплообменника и газовой турбины.

30. Способ по п.28, при котором топливный элемент работает при температуре, по меньшей мере, приблизительно 600°С.

31. Способ получения, по меньшей мере, одного потока топлива, по меньшей мере, на один топливный элемент, работающий при температуре, по меньшей мере, приблизительно 250°С, включающий создание первой разности давлений в первом потоке газа, содержащем топливо, в условиях, достаточных для разделения первого потока газа, содержащего топливо, на первый поток обогащенного топливом газа и первый поток обедненного топливом газа, введение, по меньшей мере, одного из первого потока обогащенного топливом газа или первого потока обедненного топливом газа в первый модуль адсорбции с использованием разности давлений для создания первой разности давлений и введение первого потока обогащенного топливом газа в топливный элемент.

32. Способ по п.31, при котором создание первой разности давлений включает адсорбцию с использованием разности давлений, при этом первый поток газа, содержащего топливо, содержит поток водородосодержащего газа, поток обогащенного топливом газа содержит поток обогащенного водородом газа, поток обедненного топливом газа содержит поток газа, обогащенного углекислым газом, и введение модуля адсорбции с использованием разности давлений включает введение потока газа, обогащенного углекислым газом, в газовую турбину в качестве рабочей среды для осуществления адсорбции с использованием разности давлений.

33. Способ получения кислородосодержащего потока газа и потока газа, содержащего углекислый газ, на катод топливного элемента из расплавленного карбоната, и водородосодержащего потока газа на анод топливного элемента, включающий разделение водородосодержащего потока газа на поток газа, обогащенного водородом, и поток газа, обогащенного углекислым газом, причем разделение происходит посредством адсорбции с использованием разности давлений, сжигание смеси потока газа, обогащенного углекислым газом и кислородосодержащего потока газа для получения потока газа продукта сгорания, введение потока газа, обогащенного водородом, в анод топливного элемента и введение потока газа продукта сгорания в катод топливного элемента.

34. Способ по п.33, при котором дополнительно осуществляют кислородное обогащение потока подаваемого воздуха для получения кислородосодержащего потока газа.

35. Способ по п.34, при котором кислородное обогащение включает введение потока подаваемого воздуха в модуль адсорбции с использованием разности давлений для получения потока газа, обогащенного кислородом.

36. Способ по п.33, при котором топливный элемент выделяет, по меньшей мере, один поток отходящего газа топливного элемента, при этом способ дополнительно включает передачу тепла от потока газа продукта сгорания к потоку отходящего газа топливного элемента.

37. Способ по п.36, при котором дополнительно вводят нагретый поток отходящего газа топливного элемента в газовую турбину.

38. Система, вырабатывающая электрический ток, содержащая, по меньшей мере, один топливный элемент, работающий при температуре, по меньшей мере, приблизительно 250°С, систему регенерации тепла топливного элемента, соединенную с топливным элементом, по меньшей мере, одну систему подачи топливного газа, соединенную с топливным элементом, причем система подачи топливного газа содержит модуль адсорбции с использованием разности давлений, и систему газовой турбины, соединенную с системой регенерации тепла топливного элемента и системой подачи топливного газа.

39. Система по п.38, в которой топливный элемент работает при температурах, по меньшей мере, приблизительно 600°С.

40. Система по п.38, в которой система регенерации тепла топливного элемента содержит трубу для рециркуляции, через которую проходит рабочая среда регенерации тепла для передачи тепловой энергии из топливного элемента на энергию расширения газа для системы газовой турбины.

41. Система по п.40, в которой рабочая среда регенерации тепла имеет тепловое сообщение с потоком отходящего газа топливного элемента.

42. Система по п.38, в которой система газовой турбины содержит, по меньшей мере, один насос или компрессор, соединенный с модулем адсорбции с использованием разности давлений, и детандер, соединенный с насосом или компрессором.

43. Система по п.42, в которой модуль адсорбции с использованием разности давлений выполнен с возможностью выработки потока газа, обогащенного кислородом, для подачи на топливный элемент.

44. Система по п.42, дополнительно содержащая первый модуль адсорбции с использованием разности давлений, который выполнен с возможностью выработки потока газа, обогащенного кислородом, для подачи на топливный элемент, и второй модуль адсорбции с использованием разности давлений, который выполнен с возможностью выработки потока газа, обогащенного водородом, для подачи на топливный элемент.

45. Система, вырабатывающая электрический ток, содержащая, по меньшей мере, один топливный элемент, выбранный из топливного элемента из расплавленного карбоната или топливного элемента из твердого оксида, систему регенерации тепла топливного элемента, соединенную с топливным элементом, по меньшей мере, одну систему подачи топливного газа, соединенную с топливным элементом, причем система подачи топливного газа содержит модуль адсорбции с использованием разности давлений, и систему газовой турбины, соединенную с системой регенерации тепла топливного элемента и системой подачи топливного газа.

46. Система, вырабатывающая электрический ток, содержащая, по меньшей мере, один топливный элемент, образующий, по меньшей мере, один вход для приема потока топливного газа и, по меньшей мере, один выход для выведения потока отходящего газа топливного элемента, причем топливный элемент работает при температуре, по меньшей мере, приблизительно 250°С, по меньшей мере, одну систему подачи топливного газа для подачи потока топливного газа на вход топливного элемента, причем система подачи топливного газа содержит модуль адсорбции с использованием разности давлений, систему газовой турбины, соединенную с системой подачи топливного газа, первую трубу, сообщающуюся по текучей среде с выходом топливного элемента, для прохождения через нее потока отходящего газа топливного элемента, вторую трубу для прохождения через нее рабочей среды восстановления тепла и сообщающуюся с системой турбины и первый теплообменник, вмещающий первую часть первой трубы и вторую часть второй трубы.

47. Система по п.46, в которой топливный элемент работает при температуре, по меньшей мере, приблизительно 600°С.

48. Система по п.46, в которой модуль адсорбции с использованием разности давлений выполнен с возможностью выработки потока газа, обогащенного кислородом, для подачи на входное отверстие катода топливного элемента, и система газовой турбины содержит, по меньшей мере, один насос или компрессор, соединенный с модулем адсорбции с использованием разности давлений, и детандер, соединенный с насосом или компрессором, при этом детандер образует вход для приема рабочей жидкости регенерации тепла.

49. Система по п.48, в которой система, вырабатывающая электрический ток, дополнительно содержит источник воздуха для подачи воздуха на модуль адсорбции с использованием разности давлений и на вторую трубу в качестве рабочей среды для регенерации тепла.

50. Система по п.46, в которой первая труба и вторая труба расположены рядом внутри теплообменника так, что тепло передается из отходящего газа катода в первой трубе рабочей среде регенерации тепла во второй трубе.

51. Система по п.46, в которой система подачи топливного газа содержит модуль адсорбции с использованием разности давлений, который выполнен с возможностью вырабатывания потока газа, обогащенного водородом, для подачи на входное отверстие анода топливного элемента, а система газовой турбины содержит, по меньшей мере, один насос или компрессор, соединенный с модулем адсорбции с использованием разности давлений, и детандер, соединенный с насосом или компрессором, при этом детандер образует вход для приема рабочей жидкости регенерации тепла.

52. Система по п.51, дополнительно содержащая систему выработки водородосодержащего газа, соединенную с модулем адсорбции с использованием разности давлений, при этом система выработки водородосодержащего газа образует выход для подачи потока водородосодержащего газа на модуль адсорбции с использованием разности давлений, и вход для приема углеводородного топлива.

53. Система по п.50, дополнительно содержащая третью трубу, сообщающуюся по текучей среде со входом системы выработки водородосодержащего газа, по которой может проходить углеводородное топливо, четвертую трубу, устанавливающую сообщение по текучей среде между выходом системы выработки водородосодержащего газа и входом, образованным в модуле адсорбции с использованием разности давлений, для приема подаваемого потока водородосодержащего газа, и второй теплообменник, вмещающий часть третьей трубы и четвертой трубы, в которой третья труба и четвертая труба расположены рядом так, что тепло передается из подаваемого потока водородосодержащего газа в четвертой трубе углеводородному топливу в третьей трубе.

54. Система по п.48, в которой насос является вакуумным насосом для извлечения потока газа, обедненного кислородом, из модуля адсорбции с использованием разности давлений, а топливный элемент работает при температуре, по меньшей мере, приблизительно 600°С.

55. Система по п.46, в которой топливный элемент образует первый выход для выведения потока отходящего катодного газа, и второй выход для выведения потока отходящего анодного газа, и поток отходящего катодного газа проходит по первой трубе, при этом система, вырабатывающая электрический ток, дополнительно содержит третью трубу, по которой проходит поток отходящего анодного газа, причем часть третьей трубы размещена внутри первого теплообменника.

56. Система по п.46, дополнительно содержащая, по меньшей мере, один второй теплообменник, вмещающий вторую часть первой трубы и второй трубы, при этом система газовой турбины включает в себя, по меньшей мере, две турбины с детандером, и вторая труба устанавливает сообщение между первым теплообменником, вторым теплообменником и двумя турбинами с детандерами.

57. Система по п.46, в которой топливный элемент содержит топливный элемент из твердого оксида или топливный элемент из расплавленного карбоната, система подачи топливного газа содержит первый вращающийся модуль адсорбции с использованием разности давлений для подачи потока газа, обогащенного кислородом, на входное отверстие катода топливного элемента, и второй вращающийся модуль адсорбции с использованием разности давлений для подачи потока газа, обогащенного водородом, на входное отверстие анода топливного элемента, и система газовой турбины соединена с первым вращающимся модулем адсорбции с использованием разности давлений и вторым вращающимся модулем адсорбции с использованием разности давлений.

58. Система по п.46, в которой система подачи топливного газа содержит модуль разделения газа, который выполнен с возможностью выработки потока обогащенного топливом газа для подачи на вход топливного элемента.

59. Способ получения, по меньшей мере, одного потока обогащенного топливом газа, по меньшей мере, на один топливный элемент, работающий при температуре, по меньшей мере, приблизительно 250°С, включающий создание разности давлений в потоке газа, содержащего топливо, в условиях, достаточных для отделения потока обогащенного топливом газа от потока газа, содержащего топливо, причем создание разности давлений включает адсорбцию с использованием разности давлений, введение потока обогащенного топливом газа в топливный элемент, передачу тепла из топливного элемента рабочей среде регенерации тепла, и введение рабочей среды регенерации тепла, по меньшей мере, в один модуль адсорбции с использованием разности давлений для создания разности давлений.

60. Способ по п.59, при котором поток газа, содержащий топливо, содержит воздух, поток обогащенного топливом газа содержит поток газа, обогащенного кислородом, и модуль адсорбции с использованием разности давлений содержит газовую турбину.

61. Способ по п.59, при котором передача тепла включает передачу тепла от потока отходящего газа, по меньшей мере, одного топливного элемента рабочей среде регенерации тепла.

62. Способ по п.60, в котором рабочую среду регенерации тепла расширяют при введении в газовую турбину для приведения в действие компрессора или насоса, вырабатывающего разность давлений.

63. Способ получения, по меньшей мере, одного потока обогащенного топливом газа, по меньшей мере, на один из топливных элементов, топливный элемент из расплавленного карбоната или топливный элемент из твердого оксида, включающий создание разности давлений в потоке газа, содержащего топливо, в условиях, достаточных для отделения потока обогащенного топливом газа от потока газа, содержащего топливо, введение потока, обогащенного топливом газа в топливный элемент, передачу тепла из топливного элемента рабочей среде регенерации тепла и введение рабочей среды регенерации тепла, по меньшей мере, в один модуль адсорбции с использованием разности давлений для создания разности давлений.

64. Способ получения потока газа, обогащенного кислородом, по меньшей мере, на один из топливных элементов, к топливному элементу из расплавленного карбоната или топливному элементу из твердого оксида, включающий обеспечение первого модуля адсорбции с использованием разности давлений, который выполнен с возможностью вырабатывания потока газа, обогащенный кислородом, для подачи на топливный элемент, обеспечение системы газовой турбины, соединенной с первым модулем адсорбции с использованием разности давлений, и циркуляцию потока рабочей жидкости регенерации тепла через систему газовой турбины, в которой часть потока рабочей среды регенерации тепла расположена рядом с потоком отходящего газа, по меньшей мере, одного топливного элемента.

65. Способ по п.64, при котором система газовой турбины содержит, по меньшей мере, один детандер, соединенный с компрессором или насосом, а рабочая среда регенерации тепла вводится в детандер.

66. Способ по п.64, дополнительно включающий нагрев потока газа, обогащенного кислородом, перед подачей на топливный элемент путем расположения части потока газа, обогащенного кислородом рядом, по меньшей мере, с одним из потока рабочей среды регенерации тепла или потока отходящего газа топливного элемента.

67. Способ по п.64, дополнительно включающий обеспечение второго модуля адсорбции с использованием разности давлений, который выполнен с возможностью вырабатывания потока газа, обогащенного водородом, для подачи на топливный элемент, при этом систему газовой турбины дополнительно соединяют со вторым модулем адсорбции с использованием разности давлений.

68. Система, вырабатывающая электрический ток, содержащая, по меньшей мере, один топливный элемент, топливный элемент из расплавленного карбоната или топливный элемент из твердого оксида, и модуль адсорбции с использованием разности давлений, соединенный с топливным элементом, который может вырабатывать водородосодержащий газ для подачи на топливный элемент, причем модуль адсорбции с использованием разности давлений содержит первый адсорбент и, по меньшей мере, один второй материал, выбранный из второго адсорбента и катализатора конверсии с водяным паром или катализатора реакции конверсии водяного газа.

69. Система по п.68, в которой первый адсорбент преимущественно адсорбирует углекислый газ по сравнению с водяным паром.

70. Система по п.69, в котором модуль адсорбции с использованием разности давлений включает в себя, по меньшей мере, одну первую зону и, по меньшей мере, одну вторую зону, при этом первая зона включает первый адсорбент.

71. Система по п.70, в которой первый адсорбент содержит активированный щелочью материал, а катализатор содержит Си -ZnO, карбонильный комплекс переходного металла, или катализатор, содержащий металл из группы переходных металлов, введенный в клетку цеолита.

72. Система по п.70, дополнительно содержит третью зону, которая включает в себя, по меньшей мере, один осушитель.

73. Система по п.69, в которой катализатор включен, по меньшей мере, в одну из первой зоны или второй зоны.

74. Система по п.71, в которой активированный щелочью материал выбран из оксида алюминия, пропитанного карбонатом калия, гидротальцита, активированного карбонатом калия, и их смесей.

Версия для печати
Дата публикации 09.02.2007гг

НОВЫЕ СТАТЬИ И ПУБЛИКАЦИИ
	Технология изготовления универсальных муфт для бесварочного, безрезьбового, бесфлянцевого соединения отрезков труб в трубопроводах высокого давления (имеется видео)
	Технология очистки нефти и нефтепродуктов
	О возможности перемещения замкнутой механической системы за счёт внутренних сил
	Свечение жидкости в тонких диэлектрических каналох
	Взаимосвязь между квантовой и классической механикой
	Миллиметровые волны в медицине. Новый взгляд. ММВ терапия
	Магнитный двигатель
	Источник тепла на базе нососных агрегатов
