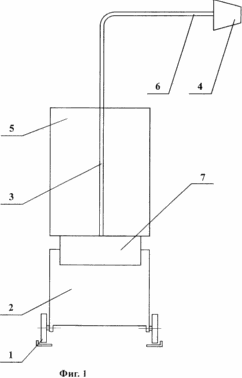

На фиг.1 изображен преобразователь энергии текучей среды (общий вид);

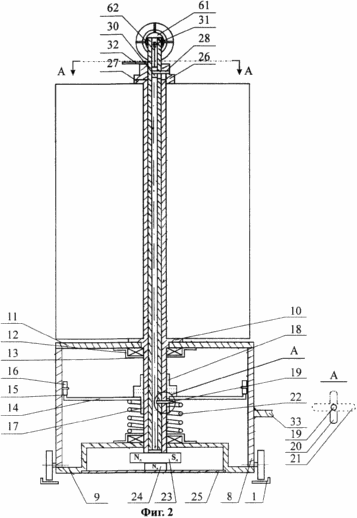

На фиг.2 изображен узел изменения ориентации и фиксации положения лопасти (первый вариант);

На фиг.3 - вид А-А на фиг.2;

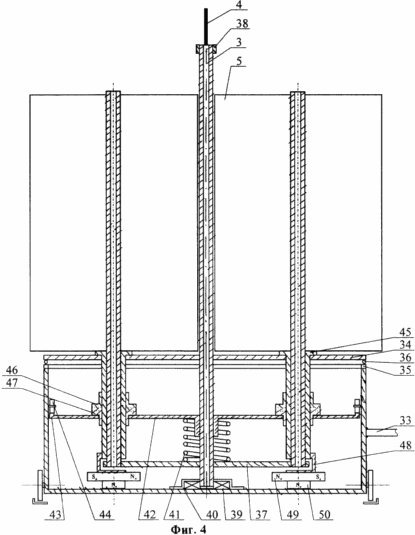

На фиг.4 - узел изменения ориентации и фиксации положения лопасти (второй вариант);

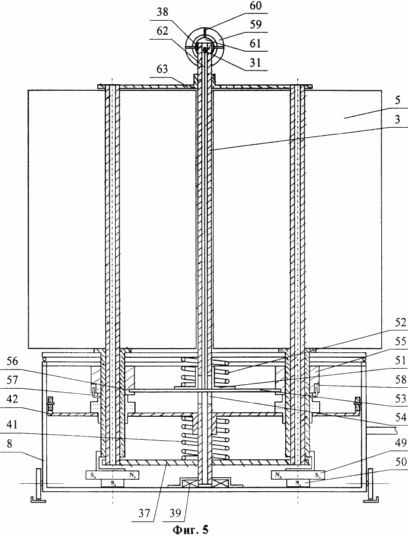

На фиг.5 - узел изменения ориентации и фиксации положения лопасти (третий вариант);

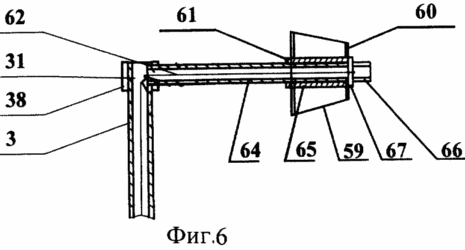

На фиг.6 изображен конический флюгер (вид сбоку);

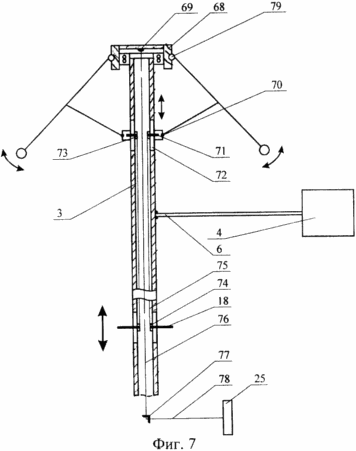

На фиг.7 изображен центробежный регулятор скорости вращения преобразователя энергии;

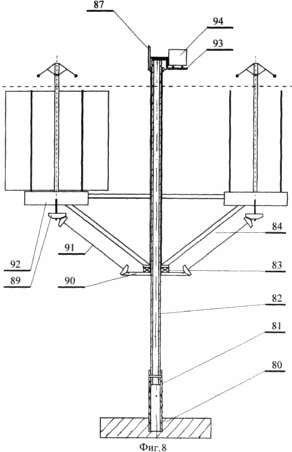

На фиг.8 изображен преобразователь энергии, установленный в потоке воды (реке);

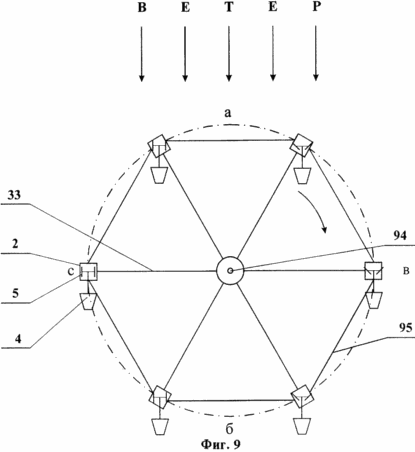

На фиг.9 изображено положение вагонеток на круговой дорожке;

На фиг.10 - вид А-А на подпорную планку узла изменения ориентации и фиксации положения лопасти;

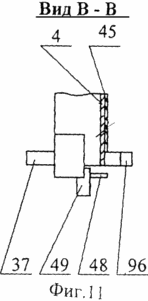

На фиг.11 - вид В-В по фиг.10;

На фиг.12 - вид на барабан по фиг.5;

На фиг.13 - вид А-А по фиг.12;

На фиг.14 - вид на наклонный паз в левом барабане;

На фиг.15 - вид на наклонный паз в правом барабане;

На фиг.16-17 представлено положение (ориентация) магнитов левых половин лопасти (Nл-Sл) и вагонетки (Nв-Sв) в точках изменения ориентации до и после переключения (штрих-пунктиром);

На фиг.18-19 представлено положение (ориентация) магнитов правых половин лопасти (Nл-Sл) и вагонетки (N в-Sв) в точках изменения ориентации до и после переключения (штрих-пунктиром);

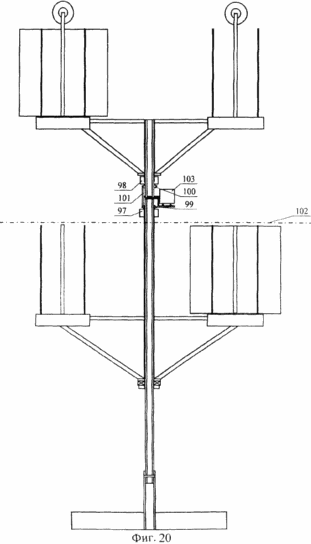

На фиг.20 изображен совмещенный (гибридный) ветрогидропреобразователь энергии;

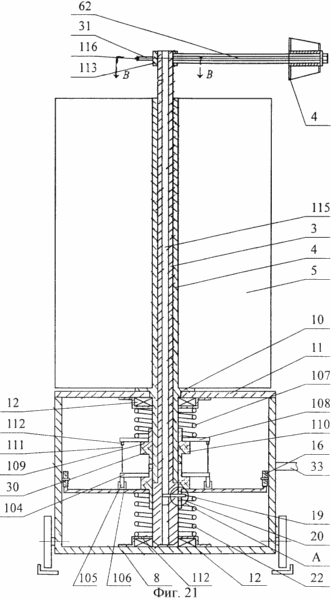

На фиг.21 изображен узел изменения ориентации и фиксации положения лопасти (четвертый вариант);

На фиг.22 - вид А по фиг.21;

На фиг.23 - вид В-В по фиг.21;

На фиг.24 изображена конструкция головки ограничительного рычага;

На фиг.25 изображен ограничительный упор;

На фиг.26 изображена конструкция механизма подъема и выдвижения ограничительного пальца;

На фиг.27 изображен срез диска сцепления;

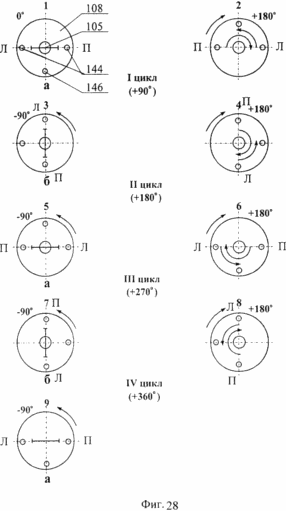

На фиг.28 изображены положения диска сцепления после каждого цикла;

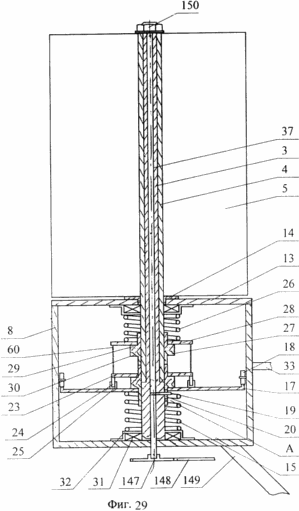

На фиг.29 изображен узел изменения ориентации и фиксации положения лопасти по фиг.22 (пятый вариант);

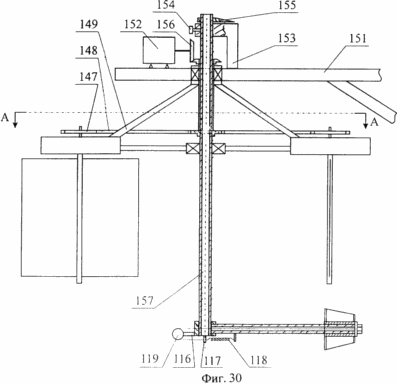

На фиг.30 изображен преобразователь энергии (подводный вариант);

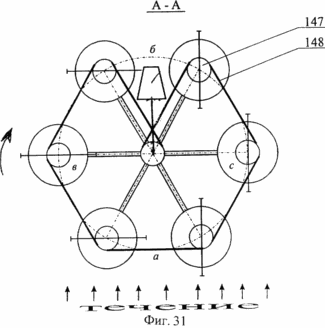

На фиг.31 - вид А-А по фиг.30 (кинематическая связь между звездочками платформ);

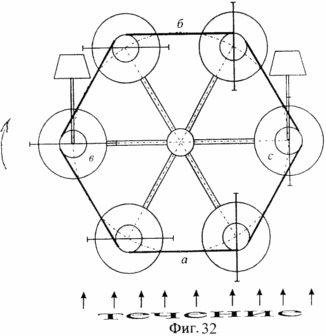

На фиг.32 изображена кинематическая связь между звездочками платформ в случае, когда флюгера конической формы установлены на двух диаметрально противоположных платформах;

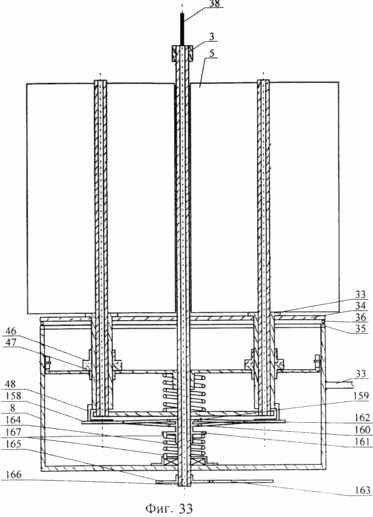

На фиг.33 - узел изменения ориентации и фиксации положения лопасти (шестой вариант);

На фиг.34 - кинематическая связь между внутренними звездочками и полузвездочками;

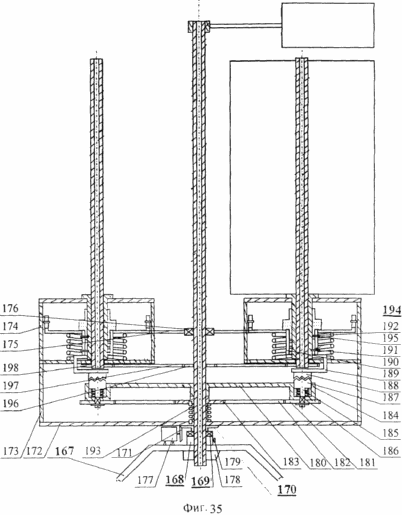

На фиг.35 - узел изменения ориентации и фиксации положения лопасти;

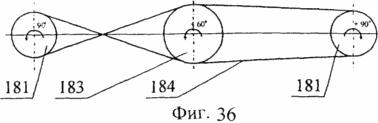

На фиг.36 изображена цепная связь между звездочками.

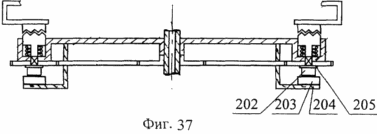

На фиг.37 изображено коромысло со сдвоенными наконечниками;

На фиг.38 изображена конструкция коромысла (второй вариант) с одинарными наконечниками;

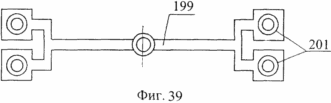

На фиг.39 - вид сверху по фиг.37;

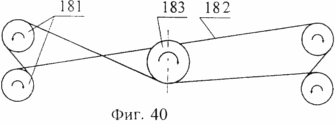

На фиг.40 изображена кинематическая связь между первой центральной звездочкой и четырьмя звездочками с помощью первой цепи по фиг.39;

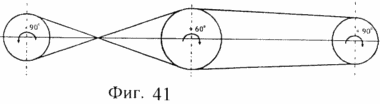

На фиг.41 - связь соединения центральной первой звездочки с двумя звездочками с помощью первой цепи с помощью коромысла по фиг.38;

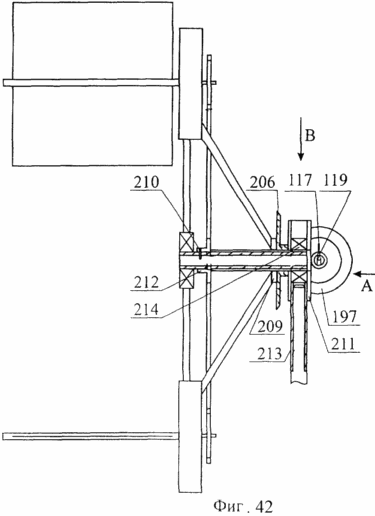

На фиг.42 - преобразователь энергии с платформами, вращающимися в вертикальной плоскости;

На фиг.43 - вид В по фиг.42;

На фиг.44 - вид А по фиг.42.

Преобразователь энергии текучей среды содержит:

  • круговую дорогу 1,

  • вращающуюся платформу (тележку) 2,

  • стойку флюгера 3,

  • указатель направления (флюгер) 4,

  • плоскую лопасть 5,

  • рычаг указателя направления (флюгера) 6,

  • узел 7 изменения ориентации и фиксации положения лопастей 5,

  • корпус платформы (вагонетки) 8,

  • фланец 9,

  • втулку установочную 10,

  • крышку платформы 11,

  • подшипник упорный 12,

  • крышку подшипника 13,

  • кулачковый диск 14,

  • кулачки 15,

  • ролики 16,

  • нижнюю полумуфту сцепную 17,

  • верхнюю полумуфту сцепную 18,

  • палец 19,

  • паз вертикальный 20,

  • паз горизонтальный ограничительный 21,

  • первую цилиндрическую пружину 22,

  • первый магнит 23, установленный на лопасти 5,

  • второй магнит 24, установленный на платформе (вагонетке) 2;

  • поддонник 25,

  • втулку с пазом и ограничительным упором 26,

  • палец ограничительный 27,

  • стержень 28,

  • пружину 29,

  • шток 30,

  • блочок 31,

  • рычаги 32,

  • стержень 33,

  • вращающийся диск 34,

  • крышку платформы 35,

  • ролики (шарики) 36,

  • планку подпорную 37,

  • оси 38 вращения двух половинок лопасти 5,

  • подшипник упорный 39,

  • втулку 40 для установки флюгера 4,

  • вторую пружину цилиндрическую 41,

  • кулачковый диск 42,

  • кулачки 43,

  • ролики 44,

  • втулки 45 для установки половинок лопасти 5,

  • верхнюю полумуфту сцепную 46,

  • нижнюю полумуфту сцепную 47,

  • кронштейны 48,

  • магнит 49, установленный на лопасти 5,

  • магнит 50, установленный на вагонетке 2,

  • втулку - подпятник 51,

  • третью пружину цилиндрическую 52,

  • штангу 53,

  • паз вертикальный 54,

  • барабан 55,

  • паз наклонный 56,

  • палец ограничительный 57,

  • паз ограничительный 58,

  • конический корпус 59 флюгера 4,

  • радиальные стойки 60,

  • упор 61,

  • трос 62,

  • перемычку 63,

  • трубчатый рычаг 64 флюгера 4,

  • втулку 65,

  • паз в рычаге 66,

  • стержень 67,

  • центробежный регулятор скорости вращения 68,

  • диск 69,

  • ползунок с пазом 70,

  • палец 71,

  • вертикальный паз 72,

  • втулки 73, 74,

  • тросы 75,

  • вертикальный и горизонтальный стержни 76,

  • коническую пару шестеренок 77,

  • колесо 78,

  • подшипник 79,

  • бетонный блок 80,

  • упорная стойка 81,

  • выдвижную стойку 82,

  • упорный подшипник 83,

  • подпорки 84,

  • центральный вал 85,

  • ведущую коническую шестерню 86,

  • ведомую коническую шестерню 87,

  • пары конических шестеренок 88, 89, 90,

  • стержень 91,

  • герметичный корпус 92,

  • подставку 93,

  • генератор (насос) 94,

  • сцепки 95,

  • авб - активный участок,

  • упоры 96,

  • первую обгонную муфту 97,

  • вторую обгонную муфту 98,

  • первую и вторую ведущие конические шестеренки 99, 100,

  • ведомую шестеренку 101,

  • уровень реки (моря) 102,

  • генератор (насос) 103,

  • рычаги ограничительные 104,

  • наконечник рычага 105,

  • упор ограничительный 106,

  • пружину вторую 107,

  • диск сцепления 108,

  • верхнюю вторую сцепную полумуфту 109,

  • нижнюю вторую сцепную полумуфту 110,

  • палец-толкатель 111,

  • подшипник 112,

  • втулку 113 для крепления флюгера 5,

  • паз ограничительный 114,

  • сердечник 115,

  • рычаг первый 116,

  • рычаг второй 117,

  • пружину флюгера 118,

  • блочок 119,

  • стакан первый 120,

  • шток 121,

  • выступ упорный 122,

  • выступ клиновидный 123,

  • ушки боковые 124,

  • болт крепежный 125,

  • гайку регулировочную 126,

  • торцевой выступ 127,

  • палец-толкатель 128,

  • отверстия 129,

  • палец выдвижной 130,

  • пружину третью 131,

  • шарики 132,

  • ролики выдвижные 133,

  • подшипник 134,

  • пружину четвертую 135,

  • стакан второй 136,

  • шток 137,

  • кнопки 138,

  • защелки 139,

  • пружины плоские 140,

  • пружину пятую 141,

  • подшипник 142,

  • палец-толкатель 143,

  • отверстие 144, (левое) и (правое),

  • срез клиновидный 145,

  • h - толщина диска сцепления,

  • отверстие 146 для крепления второй пружины 107,

  • звездочку 147,

  • цепь 148,

  • подпорку 149,

  • гайку 150,

  • балку 151,

  • генератор (насос) 152,

  • кронштейн 153,

  • фиксатор поворота 154,

  • указатель угла поворота флюгера 155,

  • конические шестеренки 156,

  • стержень 157,

  • внутренние звездочки 158,

  • верхнюю полузвездочку 159,

  • нижнюю полузвездочку 160,

  • диск сцепления 161,

  • внутреннюю цепь 162,

  • внешнюю цепь 163,

  • вторую пружину 164,

  • внешнюю звездочку 165,

  • ось вращения флюгера 166,

  • стойку неподвижную 167,

  • кольцо установочное 168,

  • упорный подшипник 169,

  • шестерню ведущую 170,

  • шестерню ведомую 171,

  • горизонтальные веерообразные опоры 172,

  • подпорки 173,

  • корпус платформы 174,

  • упоры горизонтальные 175,

  • подшипник 176,

  • генератор (или насос) 177,

  • указатель направления течения среды 178,

  • фиксатор углового положения 179,

  • коромысло 180,

  • первые (нижние) звездочки 181,

  • первую (нижнюю) цепь 182,

  • центральную первую звездочку 183,

  • стакан 184,

  • шток 185,

  • пружину первую 186,

  • вторую нижнюю сцепную полумуфту 187,

  • вторую верхнюю сцепную полумуфту 188,

  • кронштейн 189,

  • цилиндр с вертикальным и горизонтальным пазами 190,

  • направляющий палец первый 191,

  • направляющий палец второй 192,

  • пружину вторую центральную 193,

  • паз вертикальный 194,

  • паз горизонтальный 195,

  • вторую центральную звездочку 196,

  • вторую цепь 197,

  • вторые (верхние) звездочки 198,

  • коромысло со сдвоенными наконечниками 201,

  • верхние магниты (Nл-Sл) 202,

  • нижние магниты (Nв-Sв) 203,

  • нижнюю подставку 204,

  • диск из немагнитного материала 205,

  • коромысло 199 с одинарными наконечниками 200,

  • ведущую шестеренку 206,

  • ведомую шестеренку 207,

  • горизонтальный рычаг 208 конического флюгера,

  • кольцо для крепления подпорок 209,

  • платформу 210,

  • рычаг 211,

  • центральную звездочку 212,

  • вращающуюся втулку 213,

  • упорный подшипник 214,

  • электрогенератор 215,

  • подставку генератора 216.
