ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2291985
ПРИБОЙНАЯ ГИДРОЭЛЕКТРОСТАНЦИЯ
Имя изобретателя: Ведяшкин Анатолий Сергеевич
Имя патентообладателя: Федеральное государственное образовательное учреждение высшего профессионального образования "Калининградский государственный технический университет"
Адрес для переписки: 236000, г.Калининград, Советский пр., 1, Калининградский государственный технический университет, патентный отдел
Дата начала действия патента: 2005.11.30
Изобретение предназначено для использования энергии прибойного потока у берегов морей, океанов и крупных водоемов путем ее преобразования в электроэнергию. Электростанция содержит расположенную под водой волноприемную лопасть, установленную с возможностью качания вокруг оси, гидравлический насос и гидравлический двигатель с электрогенератором. Волноприемная лопасть выполнена со встроенным в ее средней части гидроаккумулятором и сливным баком, а гидравлический насос выполнен мембранным и двухсторонним. Упругие мембраны расположены с внешних сторон волноприемной лопасти. Конструкция устройства позволяет повысить надежность работы и обеспечить возможность промышленной выработки электроэнергии.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к гидроэнергетике, а именно к использованию энергии прибойного потока у берегов морей, океанов и крупных водоемов путем ее преобразования в электроэнергию.
Известна прибойная гидроэлектростанция, которая содержит качающуюся вокруг горизонтальной оси частично погруженную в воду лопасть и расположенные над уровнем воды поршневой насос, гидротурбину и электрогенератор. Лопасть кинематически связана с поршнем насоса с помощью вала, закрепленного на нем рычага и кривошипа. Насос посредством трубопроводов соединен с водоемом и гидротурбиной. Под действием прибойного потока лопасть отклоняется и через вал, рычаг и кривошип приводит в действие поршневой насос. Обратным прибойным потоком лопасть отклоняется в исходное положение.
Недостатком устройства является сложность его кинематической схемы и невысокая надежность в эксплуатации.
Известна и принятая за прототип прибойная гидроэлектростанция (№2009367, опубл. 10.10.2000, БИ №28, 2000 г.), содержащая волноприемную лопасть, установленную с возможностью качания относительно оси, поршневой насос и гидротурбину (гидродвигатель) с электрогенератором, причем лопасть и поршневой насос расположены под уровнем воды и установлены с возможностью качания вокруг вертикальных осей, а рабочая поверхность лопасти выполнена переменной с помощью силового гидроцилиндра.
Недостатком описанной гидроэлектростанции является сложность конструкции, необходимость установки уплотнений на поршневом насосе и прерывистая подача рабочей жидкости на гидромотор, связанная с характером работы поршневого насоса, что затрудняет промышленную выработку электроэнергии.
Изобретение решает задачу упрощения конструкции гидроэлектростанции, повышения надежности ее работы и обеспечение возможности промышленной выработки электроэнергии.
Необходимый технический результат достигается тем, что в известной гидроэлектростанции, содержащей расположенную под водой волноприемную лопасть, установленную с возможностью качания вокруг оси, гидравлический насос и гидравлический двигатель с электрогенератором, волноприемную лопасть предлагается выполнить со встроенным в ее средней части гидроаккумулятором и сливным баком, а гидравлический насос выполнить мембранным и двухсторонним. Упругие мембраны предлагается расположить с внешних сторон волноприемной лопасти.
 |  |
 | |

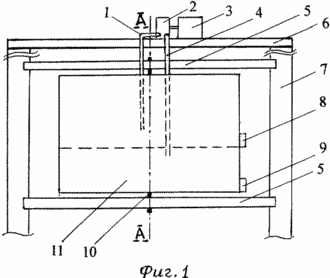

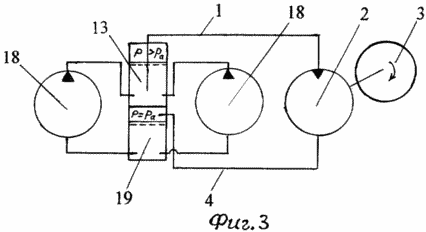

Пример выполнения гидроэлектростанции приведен на чертежах, где на фиг.1 представлен общий вид со стороны воздействия прибойного потока; на фиг.2 - разрез по А-А фиг.1; на фиг.3 - упрощенная гидравлическая схема устройства. На чертежах приняты следующие условные обозначения:
1 - нагнетательный гидропровод; 2 - гидродвигатель; 3 - электрогенератор; 4 - гидропровод возврата рабочей жидкости; 5 - поперечная балка; 6 - платформа для установки гидродвигателя и электрогенератора; 7 - вертикальная опора; 8 - корпус нагнетательных клапанов; 9 - корпус всасывающих клапанов; 10 - вертикальная ось; | 11 - волноприемная лопасть; 12 - обечайка гидроаккумулятора, сливного бака и мембранных насосов; 13 - внутренние стенки волноприемной лопасти (стенки гидроаккумулятора и сливного бака); 14 - полость гидроаккумулятора; 15 - упругая мембрана; 16 - пружина; 17 - нагнетательный клапан; 18 - полость мембранного насоса; 19 - сливной бак; 20 - всасывающий клапан. |
Гидроэлектростанция состоит из двух укрепленных в зоне прибоя на некотором расстоянии друг от друга (фиг.1) вертикальных опор 7, соединенных между собой двумя поперечными балками 5 и одной платформой 6 для установки гидродвигателя 2 с электрогенератором 3. На балках 5 закреплена волноприемная лопасть 11 с возможностью ее качания в некотором диапазоне вокруг вертикальной оси 10.
Волноприемная лопасть 11 содержит обечайку 12 (фиг.2) с закрепленными внутренними стенками 13, образующими вместе с обечайкой полость гидроаккумулятора 14 и сливного бака 19, разделенных между собой горизонтальной перегородкой (на чертеже показана, но не обозначена). Внешние стенки волноприемной лопасти 11 выполнены в виде упругих мембран 15 мембранного насоса. Упругие мембраны 15 могут быть выполнены как с пружинами 16, придающими им дополнительную упругость, так и без них. Внутренние стенки 13 волноприемной лопасти 11 и ее внешние упругие мембраны 15 образуют полость 18 мембранного насоса. Всасывающий 20 и нагнетательный 17 клапаны могут быть размещены как на внутренних стенках 13 (фиг.2), так и на обечайке 12 в специальных корпусах 8, 9 (фиг.1). Второй вариант предпочтительней, так как позволяет производить быструю замену клапанов.
Гидроэлектростанция работает следующим образом. При воздействии прибойного потока на левую мембрану 15 (фиг.2) она прогибается в сторону внутренней жесткой стенки 13, нагнетательный клапан 17 открывается и рабочая жидкость из полости 18 левого мембранного насоса поступает под давлением в гидроаккумулятор 14, откуда по нагнетательному гидропроводу 1 подается на гидродвигатель 2, вращение вала которого передается на электрогенератор 3. Рабочая жидкость по гидропроводу 4 сливается в бак 19. В это же время правая мембрана 15 изгибается под воздействием сил упругости в сторону, противоположную стенке 13, всасывающий клапан 20 открывается, нагнетательный клапан 17 закрывается и рабочая жидкость из бака 19 заполняет полость 18 правого мембранного насоса. При воздействии откатной волны прибойного потока правый мембранный насос работает на нагнетание, левый - на всасывание.
Повышенное давление в газовой полости гидроаккумулятора 14 (Р>Рат) выравнивает подачу рабочей жидкости к гидродвигателю 2, благодаря чему обеспечивается равномерная его работа, а и устойчивая работа электрогенератора 2.
Именно выполнение гидроэлектростанции в виде одного блока, включающего волноприемную лопасть, два мембранных насоса, гидроаккумулятор и сливной бак делает конструкцию наиболее простой и максимально приспособленной к восприятию энергии прибойного потока и трансформации ее в энергию давления рабочей жидкости, а затем и в электроэнергию.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Прибойная гидроэлектростанция, содержащая волноприемную лопасть, установленную с возможностью качания вокруг оси, гидравлический насос и гидравлический двигатель с электрогенератором, отличающаяся тем, что волноприемная лопасть выполнена со встроенными в ее средней части гидроаккумулятором и сливным баком, а гидравлический насос выполнен мембранным и двухсторонним, причем упругие мембраны расположены с внешних сторон волноприемной лопасти.
